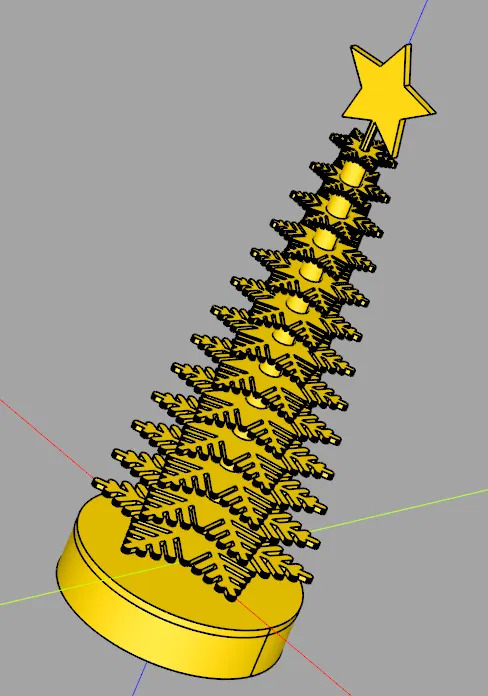

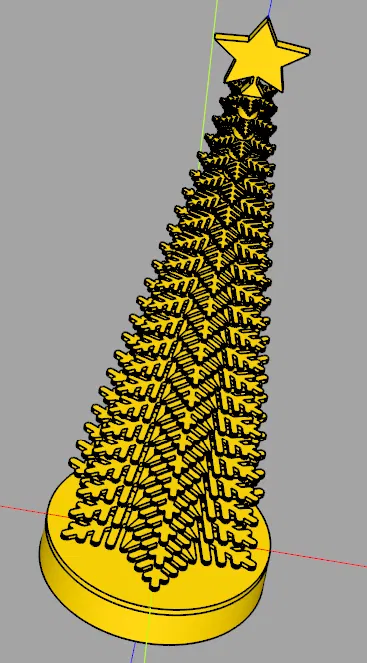

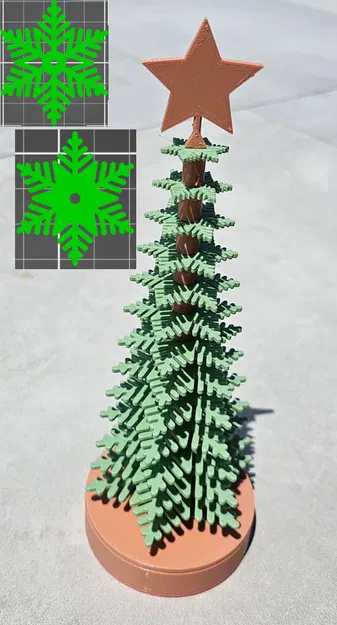

Cây thông Noel hình bông tuyết như một bộ các lớp được chia tỉ lệ, cách nhau ở các khoảng chiều cao cố định. Hoa văn lá có cảm giác 'tùng'

Có hai phiên bản in cho hai chiều cao khác nhau: 170 mm hoặc 250 mm chiều dài thân cây.

  • Chiều cao thân 250 mm là lớn nhất vừa trên mâm in MK3S. Cây có kích thước này cần ba tệp in để in tất cả các bộ phận.
  • Chiều cao thân 170 mm chỉ cần hai tệp để in số lượng bộ phận ít hơn.

Thiết kế được tối ưu hóa để in dễ dàng mà không cần hỗ trợ và không có các phần chìa ra quá dốc.

In thân cây, các miếng đệm, các lớp và đế rồi lắp ráp. Các lớp và miếng đệm được đánh số để dễ dàng lắp ráp. Bắt đầu từ lớp trên cùng và kết thúc bằng đế.

Thân cây hình bát giác in dễ dàng, với ngôi sao gắn vào đỉnh.

Đế có khoang rỗng với một tấm che. Đổ đầy vật liệu nặng để tăng trọng lượng cho ổn định.

Các thân cây dài hơn khá linh hoạt, do đó các miếng đệm mở rộng về phía dưới, tạo sự ổn định chống rung lắc. Độ khít chặt giữa thân cây hình bát giác và lỗ tròn trên các lớp và đế giới hạn chuyển động tự do và rung lắc. Nếu độ khít quá chặt, hãy chà nhám các góc thân cây. Độ ổn định tốt hơn nữa đạt được bằng cách xếp chặt và dán các lớp và miếng đệm vào thân cây.

Lớp có tỉ lệ nhỏ nhất có thể là một thử thách đối với một số máy in: một số chi tiết ở một hoặc hai lớp trên cùng rất nhỏ. Do đó, hãy đảm bảo độ bám dính tốt với mâm in và kiểm tra lớp in đầu tiên.

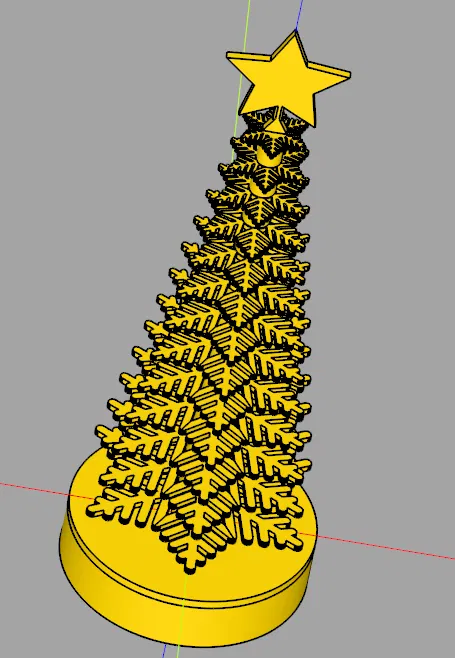

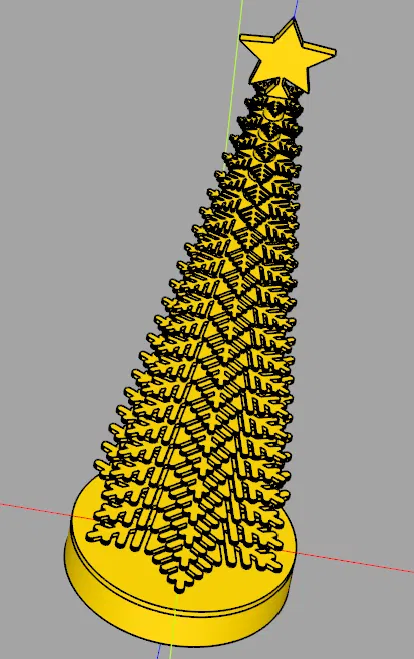

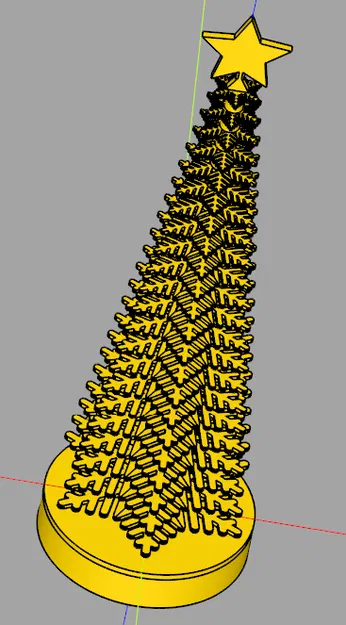

Có hai phiên bản hơi khác nhau của thiết kế tùng này: 'piny' và 'pine'.

Thiết kế này là một phần của loạt sản phẩm:

Thiết kế hoa lá

Thiết kế lá

Thiết kế ngôi sao

Thiết kế cành

Thiết kế tùng

Thiết kế sóng

Các hoa văn được tạo trong CAD, nhập dưới dạng DXF và xử lý thành các tệp in bằng cadquery.
