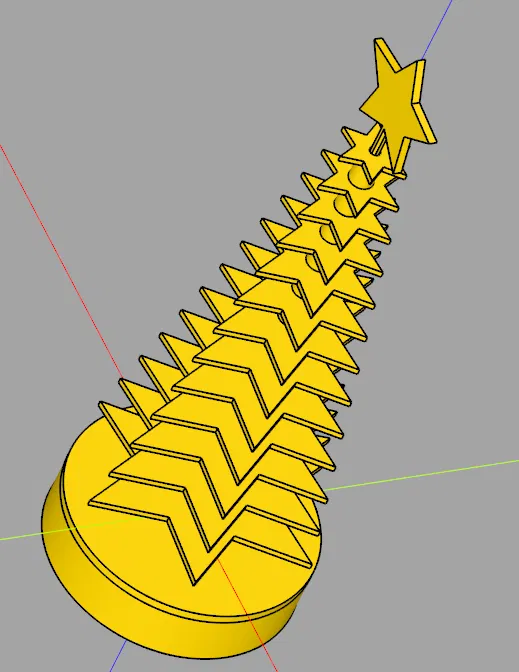

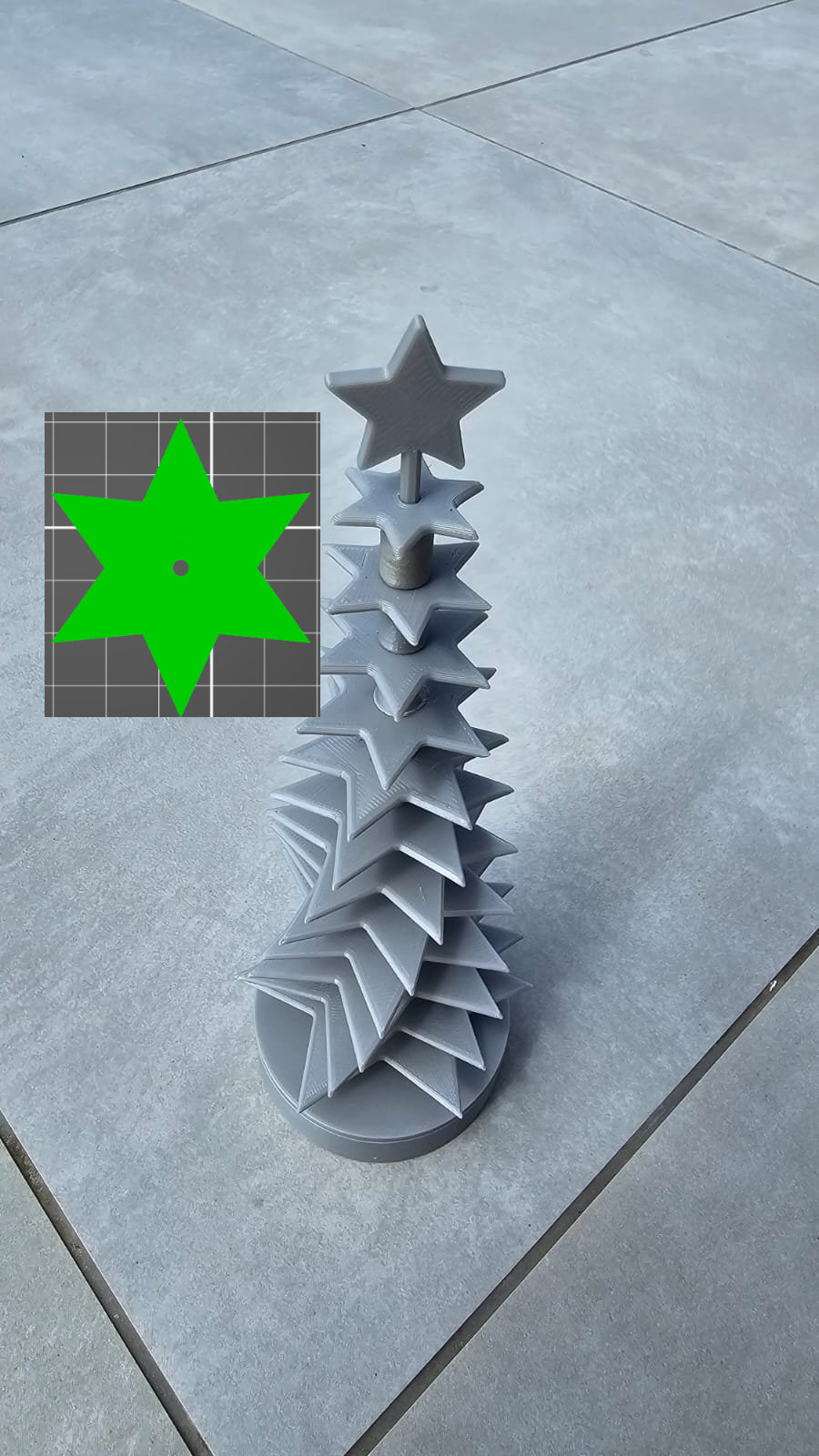

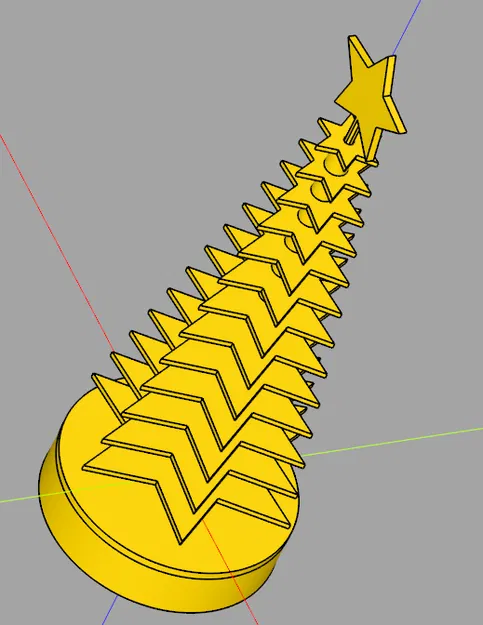

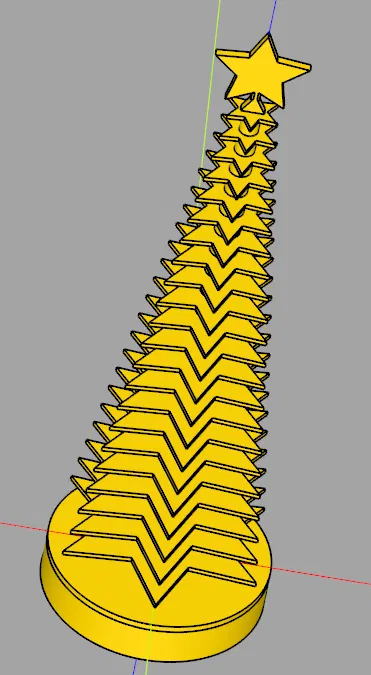

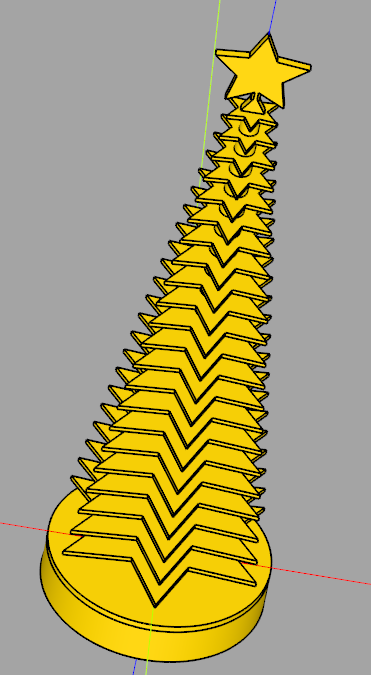

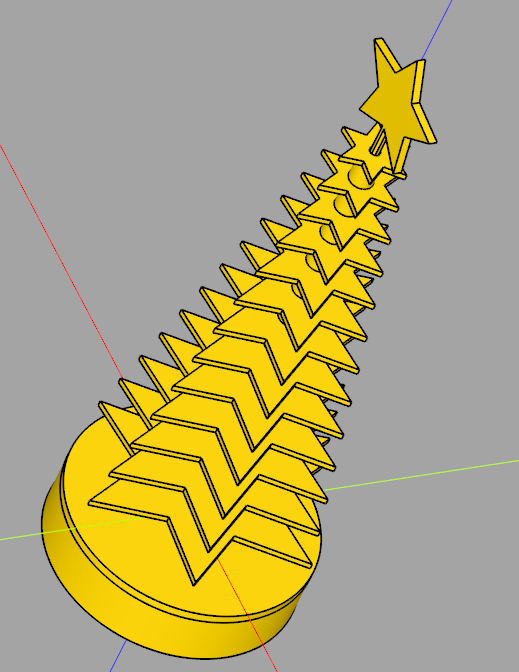

Cây thông Noel hình bông tuyết với các lớp có kích thước khác nhau, được tách rời ở các khoảng cách chiều cao cố định. Họa tiết lá có hình ngôi sao 6 cánh.

Có 2 tệp in cho hai chiều cao: thân cây dài 170 mm hoặc 250 mm.

  • Thân cây cao 250 mm là cây lớn nhất có thể in trên bàn in MK3S. Cây có kích thước này cần ba tệp in để in tất cả các bộ phận.
  • Thân cây cao 170 mm chỉ cần hai tệp để in số lượng bộ phận ít hơn.

Thiết kế được tối ưu hóa để in dễ dàng mà không cần giá đỡ và không có các phần nhô ra quá dốc.

In thân cây, các miếng đệm, các lớp và đế rồi lắp ráp. Các lớp và miếng đệm được đánh số để dễ dàng lắp ráp. Bắt đầu từ lớp trên cùng và kết thúc bằng đế.

Hình dạng thân cây bát giác in dễ dàng, với ngôi sao gắn ở trên cùng.

Đế có khoang rỗng với một tấm che. Đổ đầy vật liệu nặng vào đế để tăng trọng lượng cho ổn định.

Các thân cây dài hơn khá linh hoạt, do đó các miếng đệm rộng dần về phía dưới, tạo sự ổn định chống rung lắc. Độ khít chặt giữa thân cây bát giác và lỗ tròn trên các lớp và đế hạn chế sự di chuyển và rung lắc tự do. Nếu độ khít quá chặt, hãy chà nhám các góc của thân cây. Độ ổn định tốt hơn nữa thu được bằng cách xếp chặt và dán các lớp và miếng đệm vào thân cây.

Thiết kế hình ngôi sao này không dành cho việc 'sản xuất'. Đó là mô hình thử nghiệm của tôi trong quá trình phát triển: do hình dạng đơn giản, nên tính toán nhanh hơn nhiều.

Thiết kế này là một phần của loạt bài:

Thiết kế hoa lá

Thiết kế lá cây

Thiết kế hình sao

Thiết kế cành cây

Thiết kế cây thông

Thiết kế lượn sóng

Các họa tiết được tạo trong CAD, nhập dưới dạng DXF và xử lý thành các tệp in bằng cadquery.
