Mô tả

Tui xài mấy cái adapter SATA sang USB cho Raspberry Pi lâu rồi. Tui khoái vụ này hơn hẳn xài thẻ SD, cái đó chạy chậm mà mau hư lắm.

Cái dở là phải có cái adapter đó với cái SSD cắm ra ngoài, thành ra nó thành một cụm riêng với cái Raspberry Pi. Có mấy cái case tích hợp luôn hai cái này lại trong một cái case bán sẵn, nhưng mà tui thì có sẵn cái case Flirc xịn rồi với cái adapter rồi.

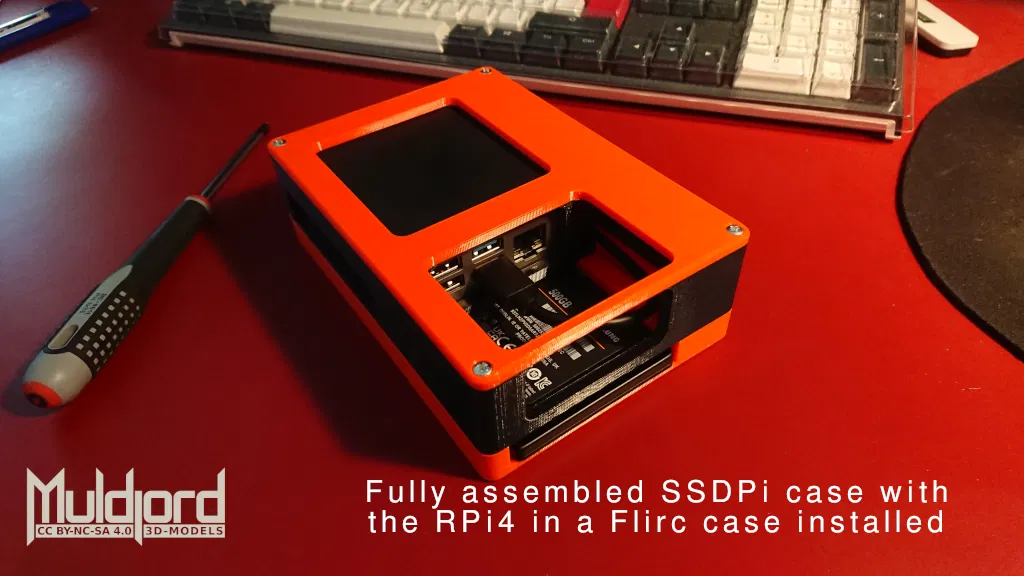

Nên tui quyết định thiết kế một cái case mà có thể ráp cả cái adapter với cái case Flirc lại chung trong một cái case. Và đây là kết quả, tui thấy nó cũng đẹp mà chạy cũng ngon lành.

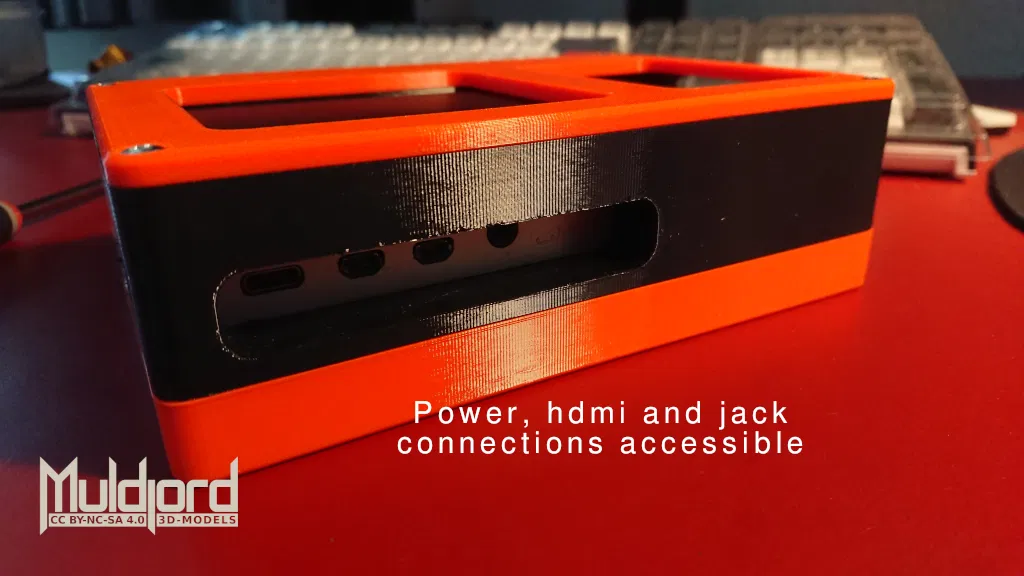

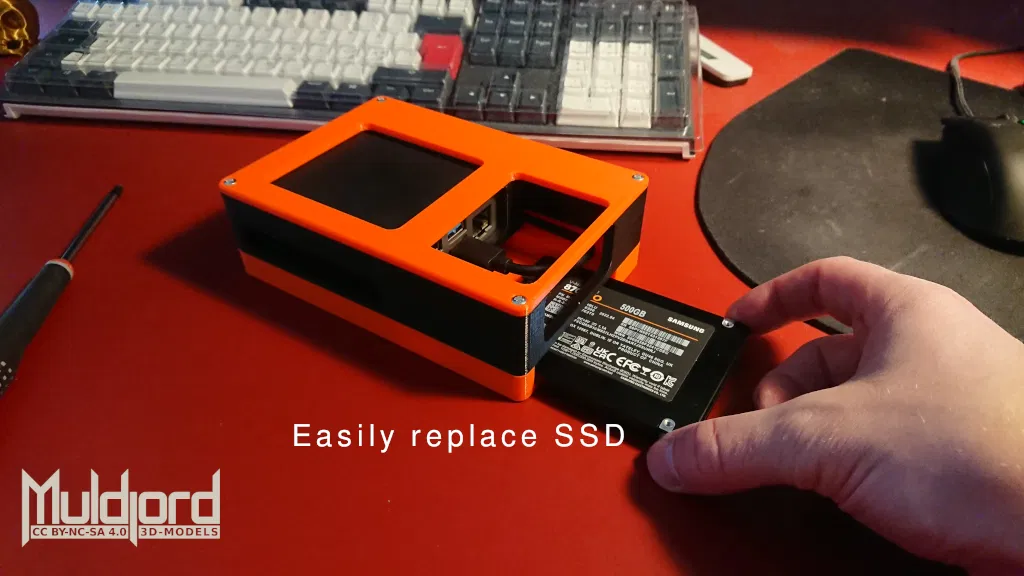

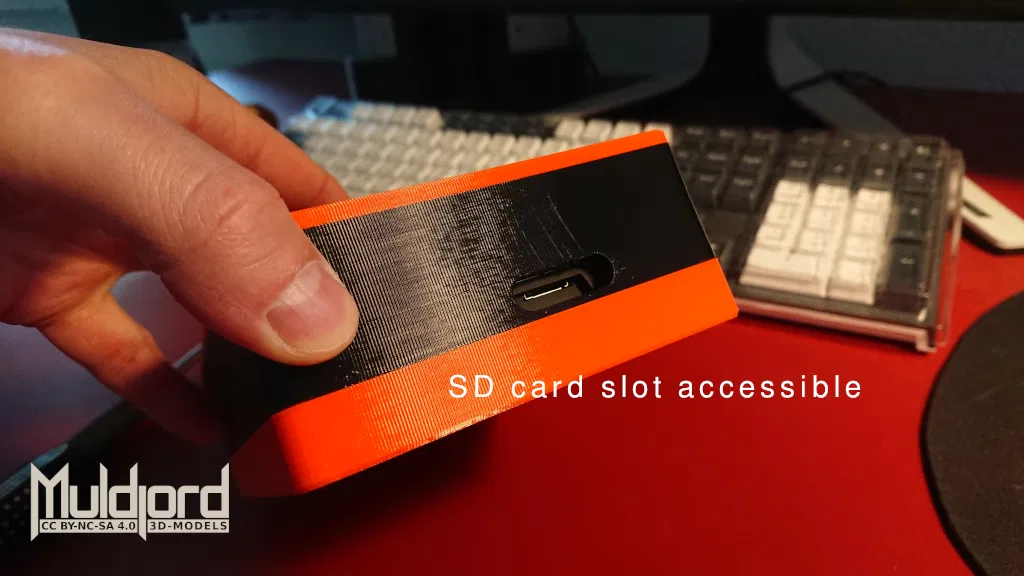

Mấy cái cổng kết nối với dây nhợ đều xài được hết nha. Với lại đổi SSD cũng dễ như ăn cháo vậy, lúc nào cũng được.

Đồ nghề cần có:

  • 8 con ốc máy m3 (đường kính 3mm) dài 20mm.
  • Một con Raspberry Pi 4.
  • Có thể xài với mấy con RPi đời trước nữa, nhưng chưa test nha. Mấy cái lỗ cắt cũng bự chảng à, chắc là xài được đó. Anh em test thử rồi cho tui xin cái “make” nha.
  • Cái case Flirc tương ứng với Raspberry Pi của bạn.

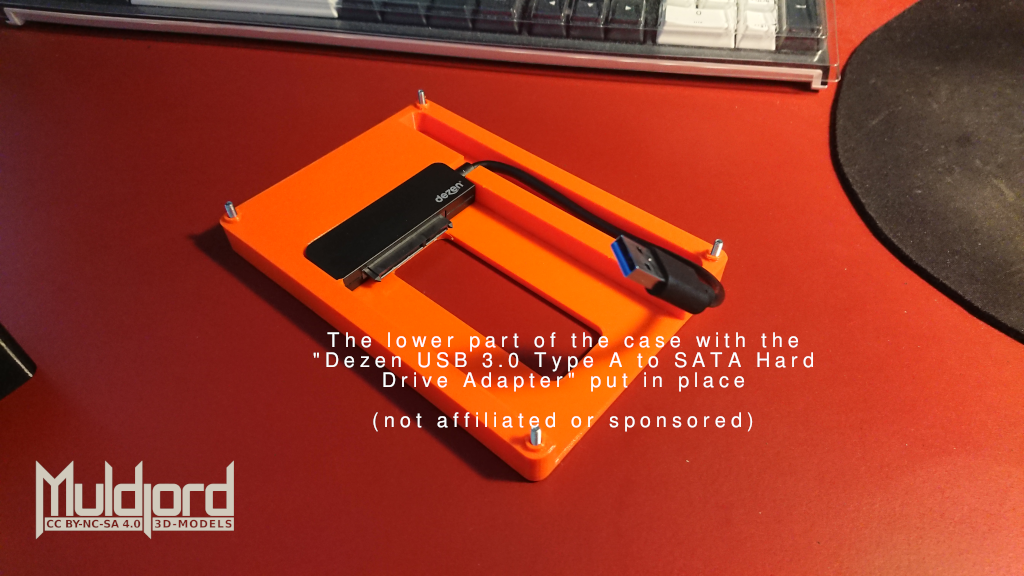

  • Cái “Dezen USB 3.0 Type A to SATA Hard Drive Adapter”. Tui nghĩ cái này là bán lại thương hiệu khác thôi, nên anh em có thể tìm mấy cái sản phẩm khác mà cơ bản là 100% tương thích.

Hướng dẫn in:

  • Nên để lớp dày 0.20mm.
  • Nên xài PETG.
  • Nên in từ file 3mf có sẵn nha, mấy file đó có sẵn support cây cần thiết để in ra tương đối sạch đó.

Tui có để kèm file Blender để anh em nào muốn tùy chỉnh lại cái case theo ý mình thì làm nha. Nhớ tag tui nếu mà làm lại nha. Nếu thấy cái case này có ích thì cho tui xin cái “make” nha.
