Bộ Bánh Răng Hành Tinh Hình Sin

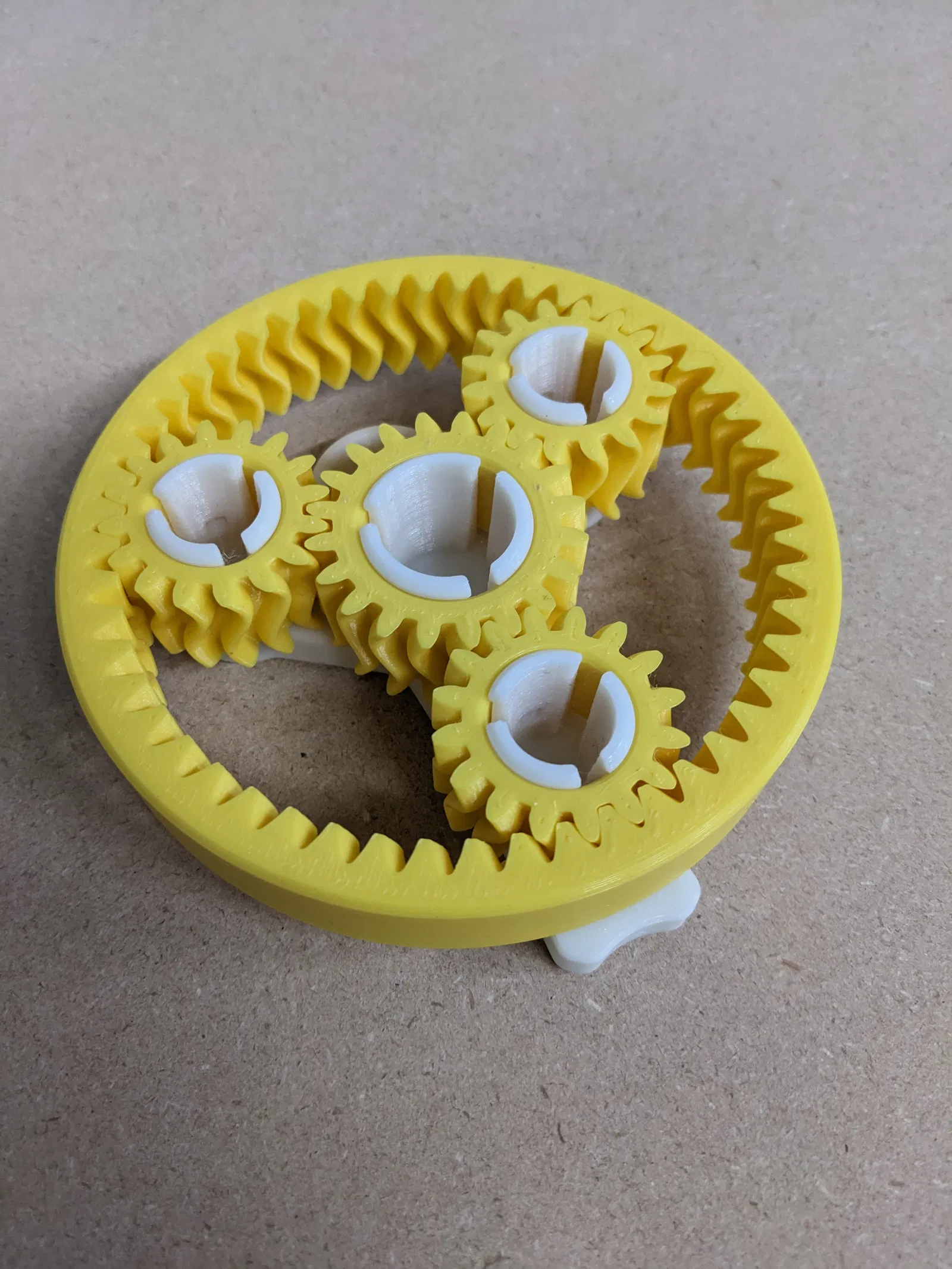

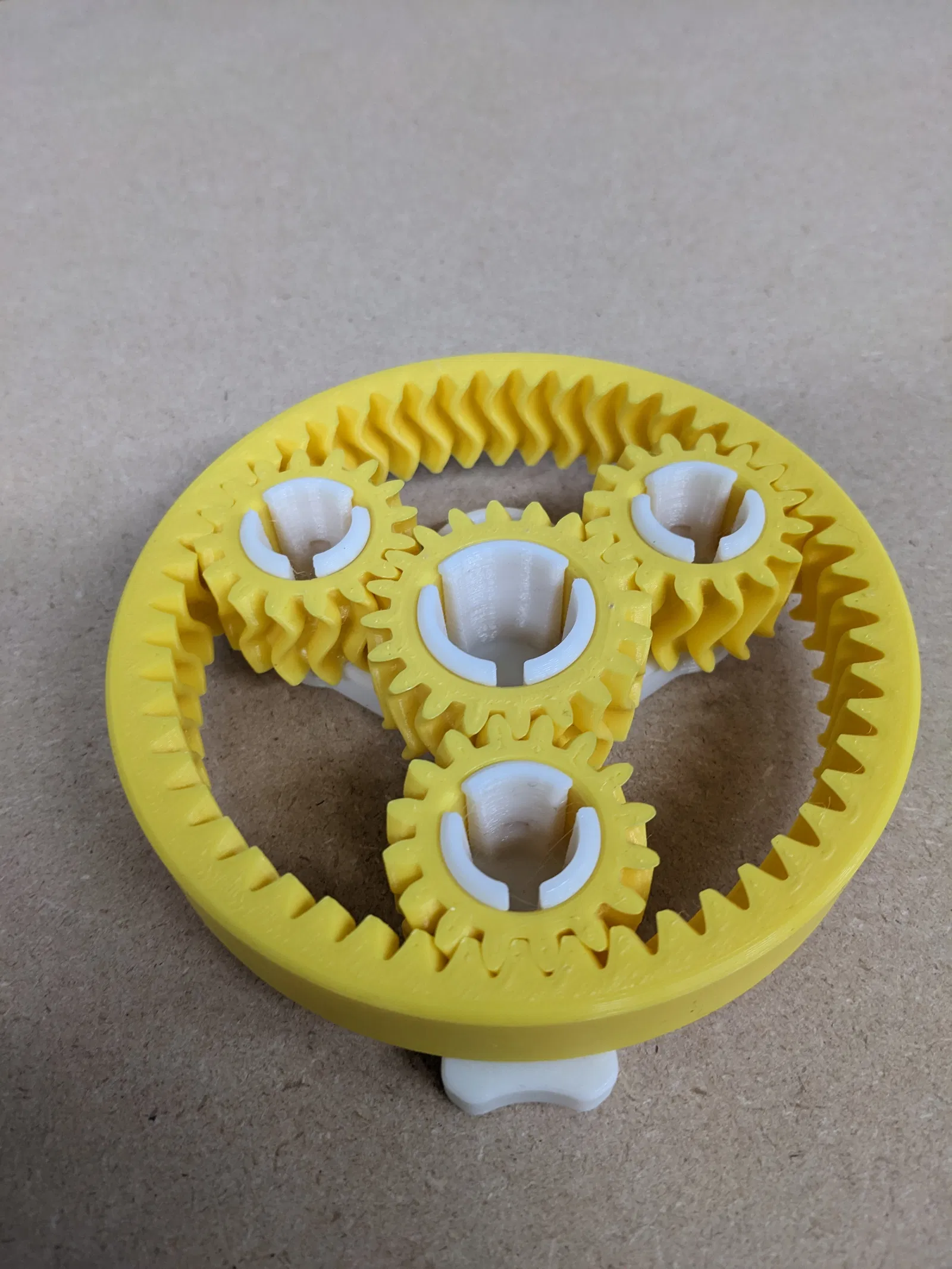

Bộ bánh răng hành tinh độc đáo với răng theo đường cong hình sin, được tạo ra như một bài tập CAD thú vị. Thông số Module 2, với 52 răng vành ngoài, 16 răng hành tinh, 20 răng mặt trời và khoảng hở 0.2mm. In bằng PLA, độ cao lớp 0.2mm.
Mô tả
Đây là một bộ bánh răng hành tinh khá lớn. Thực ra cũng không có mục đích gì đặc biệt cho bộ bánh răng này, tôi chỉ nghĩ đây sẽ là một bài tập CAD thú vị thôi. Tôi đã không dùng công cụ tạo bánh răng có sẵn trong Fusion mà tự mình tạo ra chúng theo cách thủ công vì phần mềm CAD tôi dùng không có chức năng đó. Tôi chưa từng thấy bánh răng nào có răng theo đường cong hình sin nên muốn thử xem sao.
Các bánh răng có Module 2, răng trên vành ngoài là 52, răng trên các bánh răng hành tinh là 16 và răng trên bánh răng mặt trời là 20. Ở kích thước thật, có khoảng hở 0.2mm được thiết kế sẵn. Nếu bạn thu nhỏ mô hình để in, hãy nhớ rằng khoảng hở này sẽ giảm đi, vì vậy hãy đảm bảo máy in của bạn có thể xử lý dung sai chặt chẽ hơn.
Tôi đã in chúng bằng PLA với độ cao lớp là 0.2mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
