Vỏ máy tính Z80-Retro cho bo mạch John Winans

Tác giả jrsphoto

Lượt tải
18
Lượt thích
8
Lượt coi
345

File 8 1,7 MB

  • Top-2063-z80-vdp_1765646251.3mf3MF · 551,2 KB
  • Bottom_2063-z80-vdp_1765646252.3mf3MF · 82,8 KB
  • reset-pin_1765646253.3mf3MF · 125,4 KB
  • reset-pin_1765646254.stepSTEP · 11,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

John Winans, một nhà thiết kế máy tính retro nổi tiếng, đã tạo ra một bảng máy tính Z80 nhỏ gọn với I/O, RAM/ROM, tất cả trên một PCB kích thước 100mm x 100mm. Tôi không thể cưỡng lại một thứ như vậy, vì vậy tôi đã đặt hàng một PCB. Trong khi chờ đợi bảng mạch đến, tôi đã thiết kế hai vỏ nhỏ cho nó:

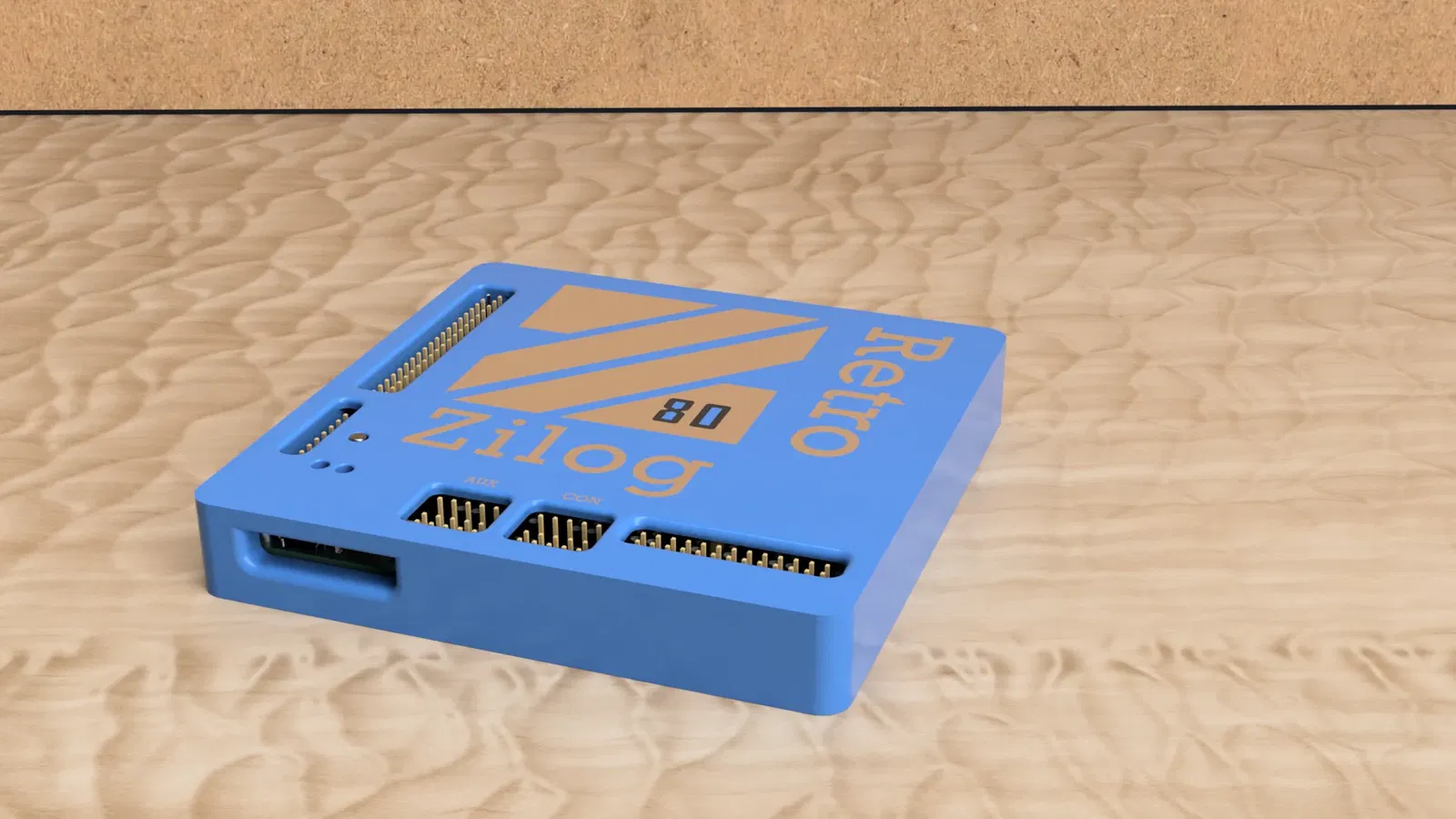

  • Vỏ hệ thống cơ bản 2063-Z80

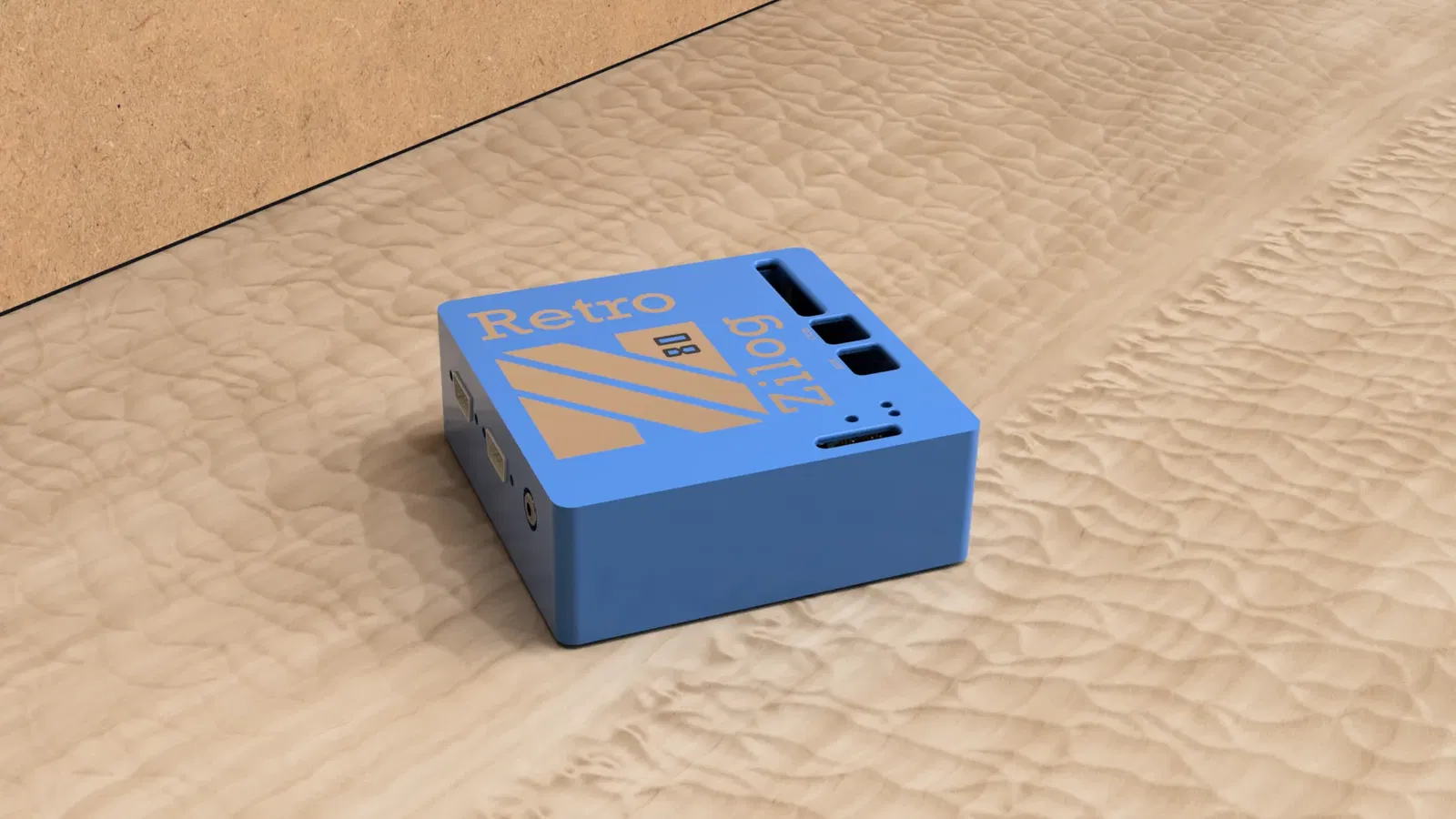

  • Vỏ 2063-Z80 với bảng video VDP Retro gắn kèm

Cả hai vỏ đều tối giản và cho phép truy cập vào tất cả các cổng I/O, và được thiết kế để sử dụng các chèn nhiệt nhỏ M3 x 4mm trong nắp.

Đối với vỏ VDP, bạn sẽ cần:

  • 4x vít SHCS M3 x 32mm đi từ dưới lên.
  • 2x khoảng cách M3 x 14mm
  • 2x khoảng cách M3 x 26mm

Đối với vỏ nhỏ hơn:

  • 4x vít SHCS M3 x 12mm
  • 4x khoảng cách M3 x 4mm

Cả hai nắp trên đều có thiết kế logo Zilog mà bạn có thể tùy chỉnh màu sắc filament nếu bạn có máy in đa filament như Bambo Labs, Carbon X1.
