Giá đỡ thẻ nhớ SD từ xa GDEMU

Phiên bản mới với một số sửa lỗi vị trí lỗ vít v1.4

Cũng có bản phát hành nút có đèn nền… gắn một đèn LED 5mm thông thường vào giá đỡ và đấu dây.

Giá đỡ thẻ SD từ xa của tôi bao gồm ba bộ phận.

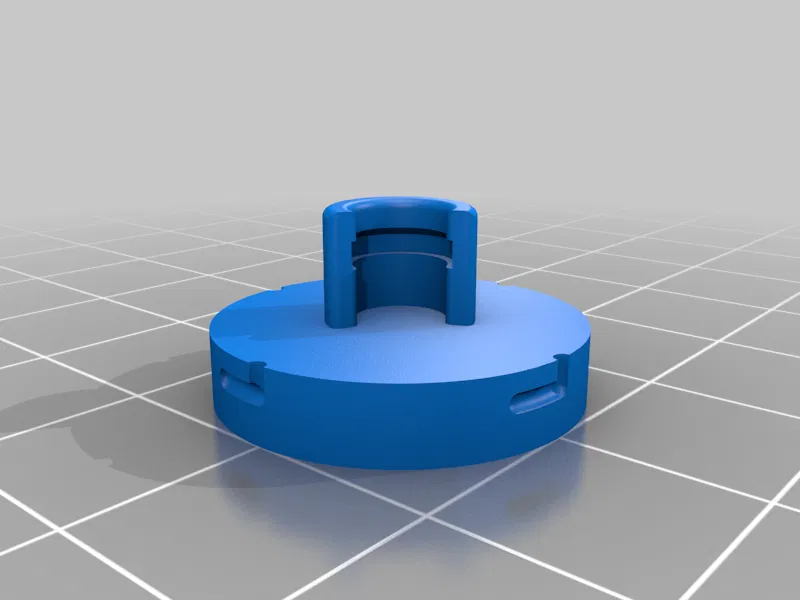

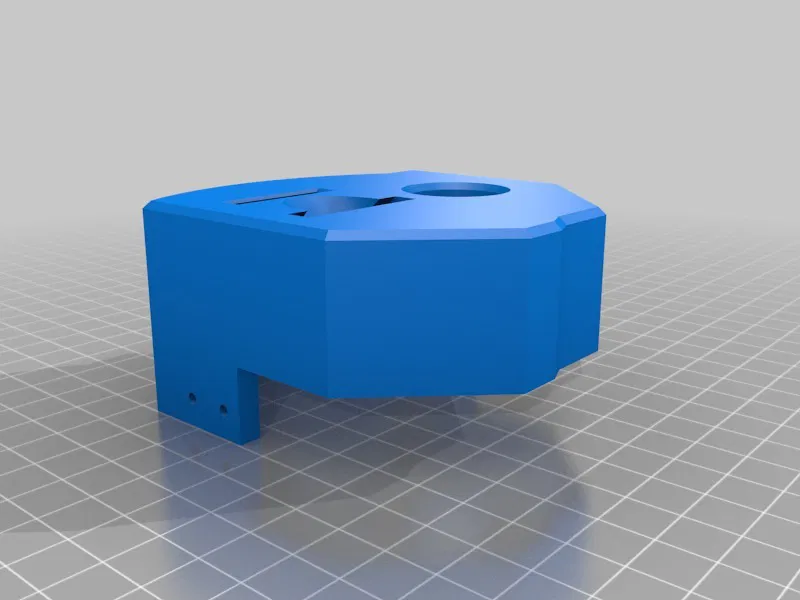

GDEMU SD Mount 1.2.stl

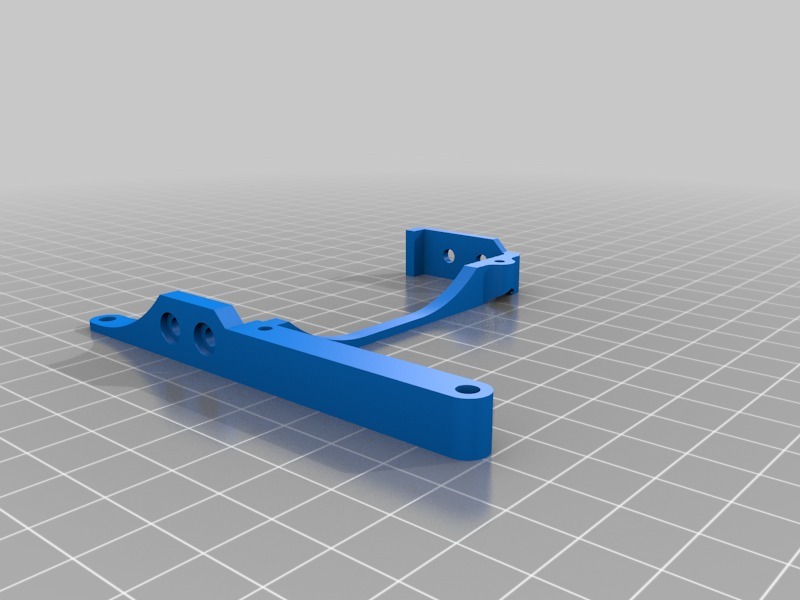

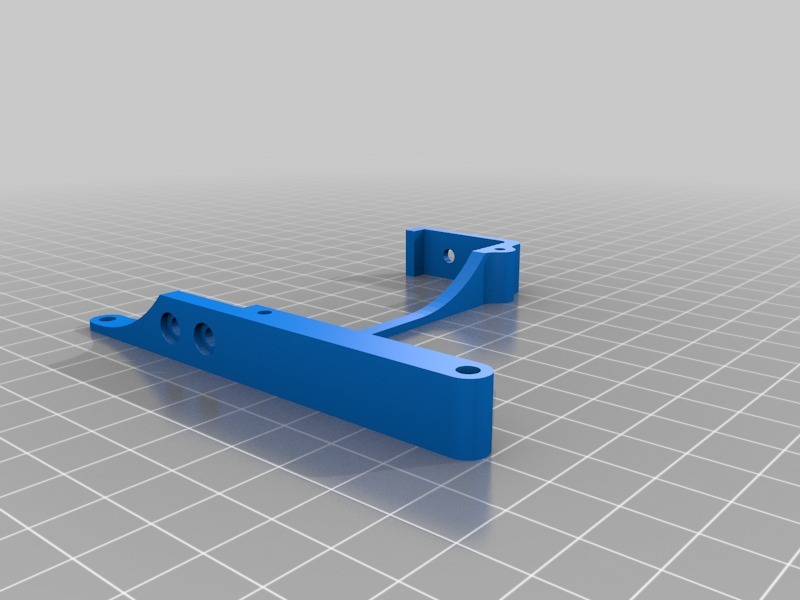

GDEMU SD Mount Bracket 1.2.stl

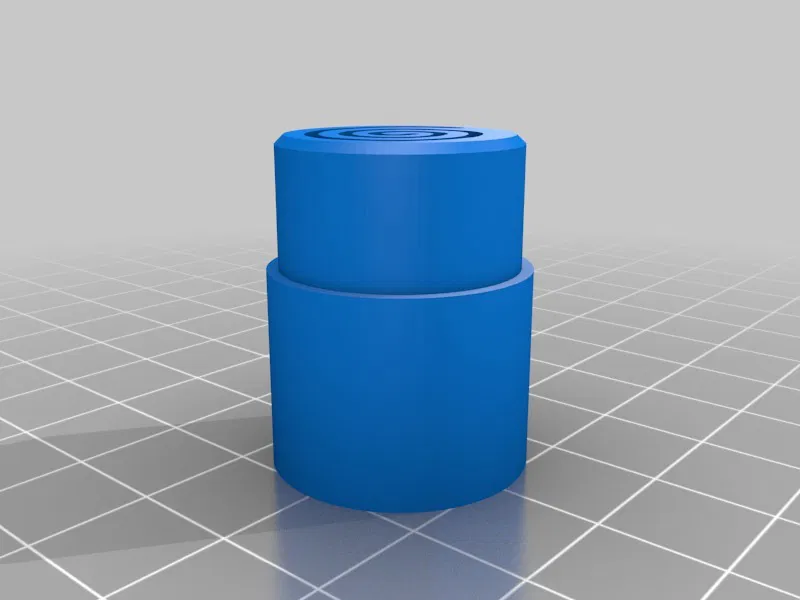

GDEMU SD Mount Button 1.2.stl

GDEMU SD Mount Bracket Clone Height giải quyết một số bản sao GDEMU mới có chiều cao thấp hơn thiết bị gốc.

Ngoài các bộ phận in, bạn sẽ cần thêm một số bộ phận.

https://www.ebay.com/itm/263799110208

Loại 15cm sẽ đủ dài.

https://www.ebay.com/itm/183392137874

M2x8mm (Bạn sẽ cần 2 chiếc để gắn bộ nối thẻ SD vào giá đỡ.)

M3x8mm (Bạn sẽ cần 6 chiếc để lắp ráp các bộ phận)

M3x16mm (bạn chỉ cần một chiếc cho lỗ vít phía trước nhất)

Mọi thứ nên in ra mà không cần hỗ trợ.

Lắp ráp rất đơn giản, sử dụng hai vít tạo ren M3x8mm để gắn bảng GDEMU vào giá đỡ SD.

Vặn bộ nối thẻ SD vào Giá đỡ SD.

Cắm bộ nối thẻ SD vào GDEMU.

Đặt Nút vào giá đỡ SD, và gắn giá đỡ vào giá đỡ SD. Sử dụng 4 vít M3x8mm để gắn các bộ phận lại với nhau.

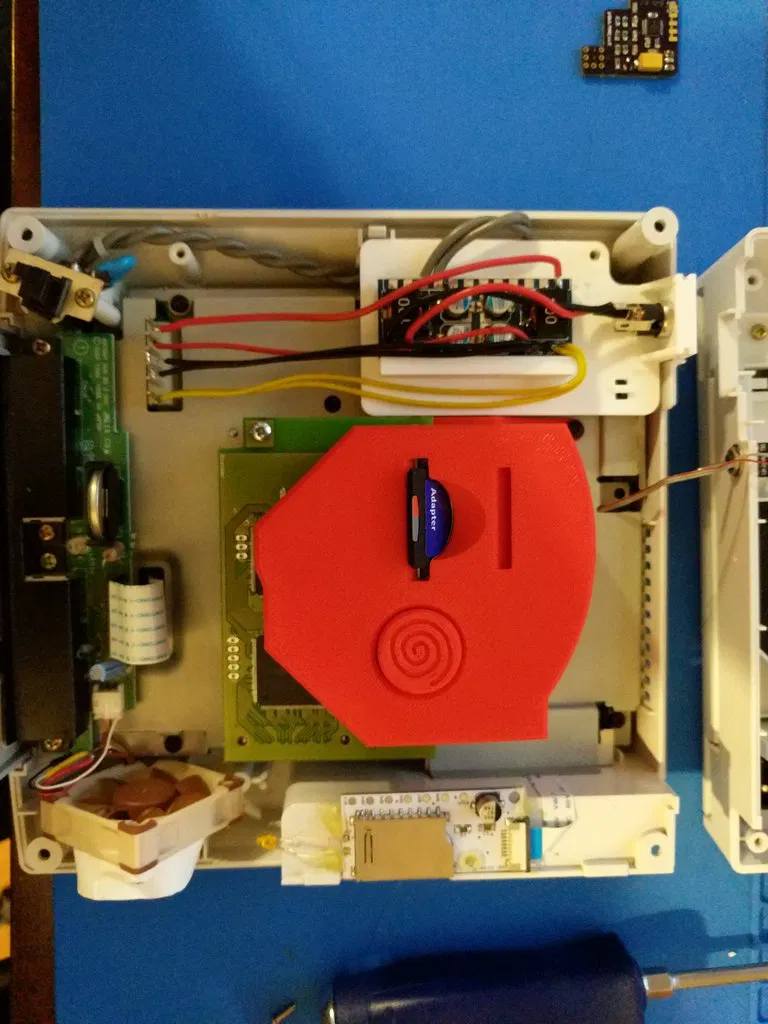

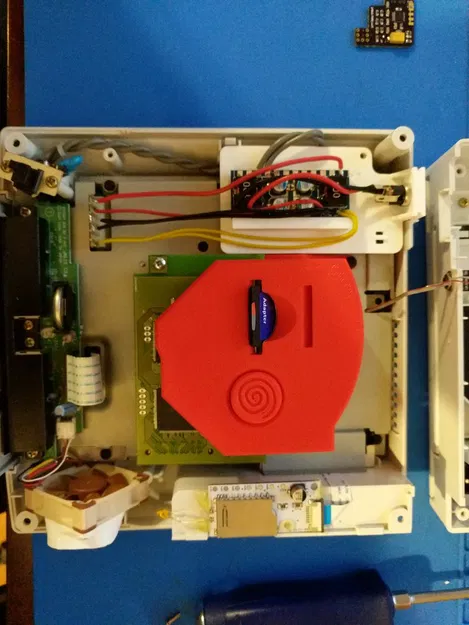

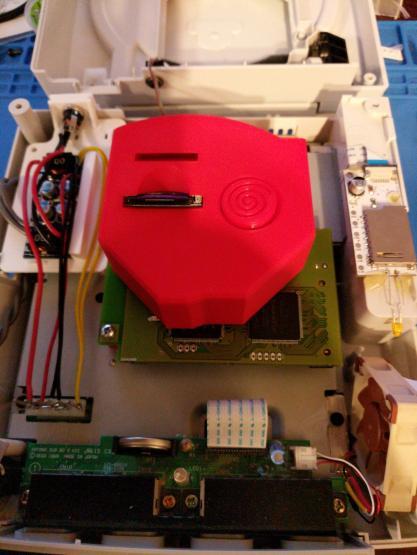

Lắp GDEMU giống như ổ đĩa gốc, sử dụng một vít ổ đĩa gốc để gắn lỗ gắn phía sau, và sử dụng một trong các vít M3x16mm để gắn vít phía trước qua bảng GDEMU vào Dreamcast.

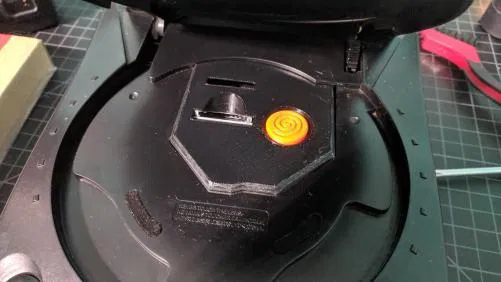

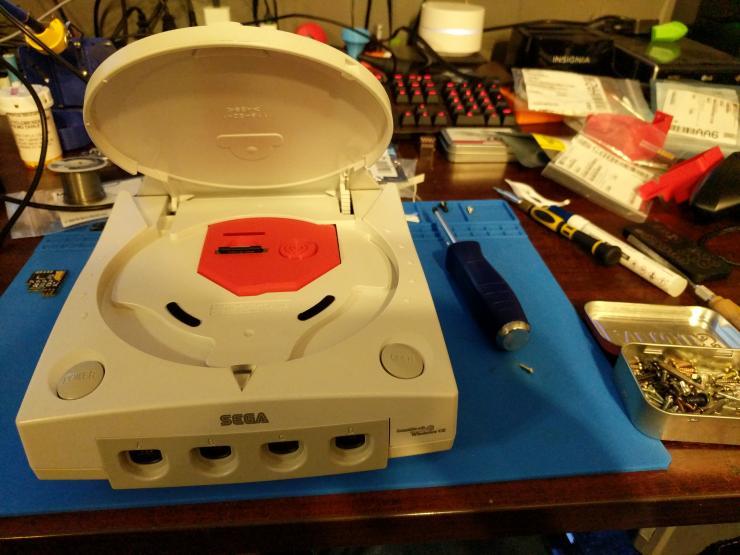

Cảm ơn Marcus9199 và bpv6ja đã thử nghiệm thiết kế và cung cấp hình ảnh về sản phẩm hoàn chỉnh của họ.

Tôi có bộ dụng cụ hoàn chỉnh của giá đỡ này trên trang web của tôi https://laserbear.net/shop?olsPage=products%2Fgdemu-remote-sd-card-mount-kit
