Thiết bị bù trừ XY (Cơ cấu đàn hồi)

Chào mọi người,

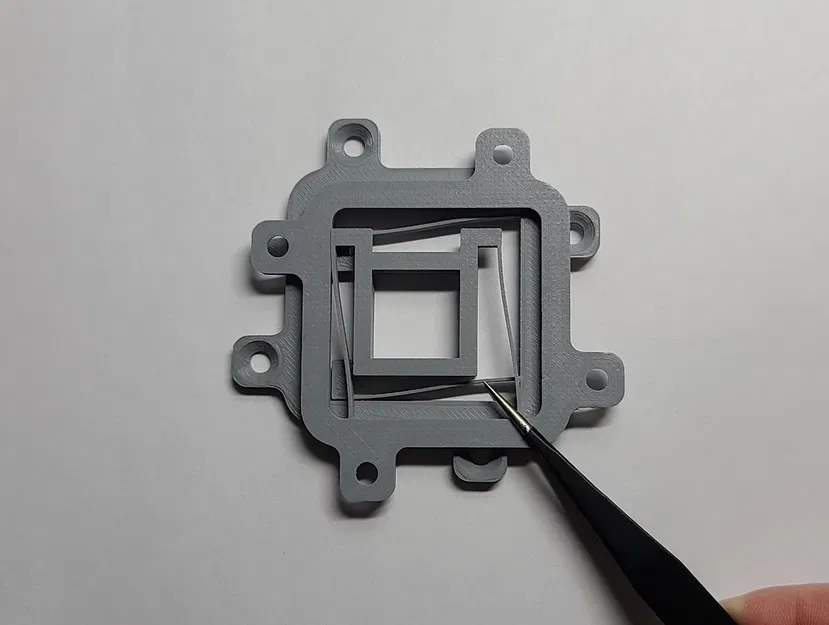

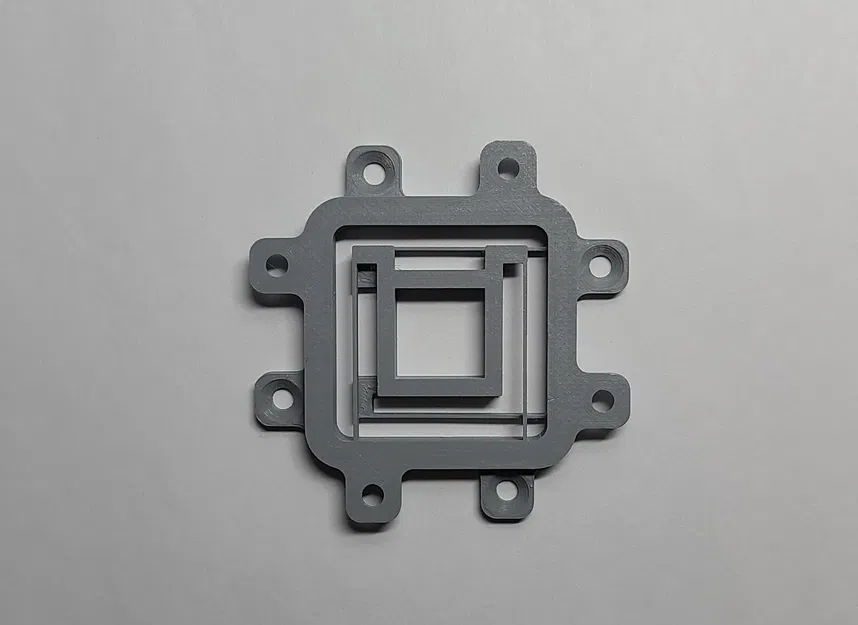

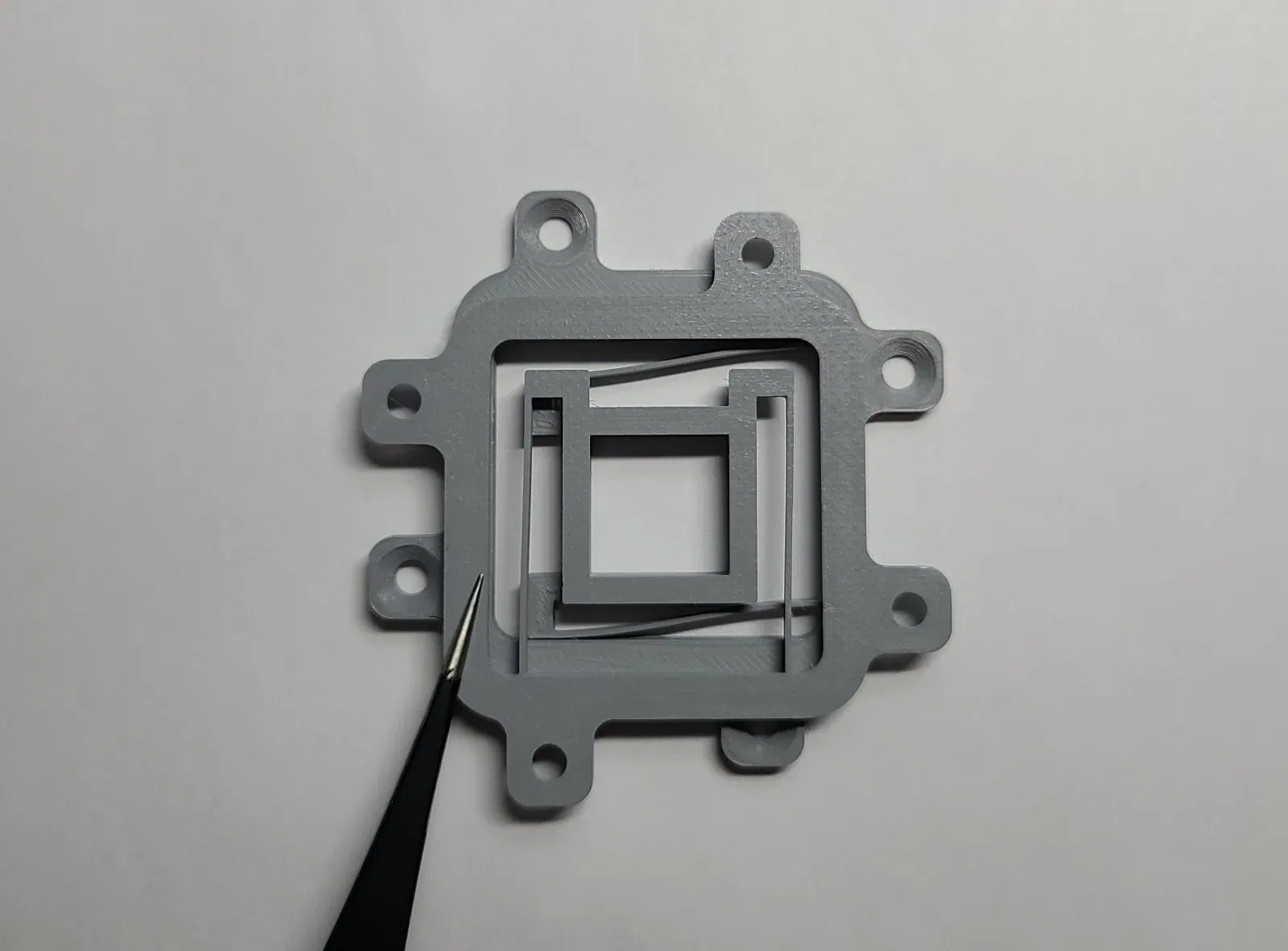

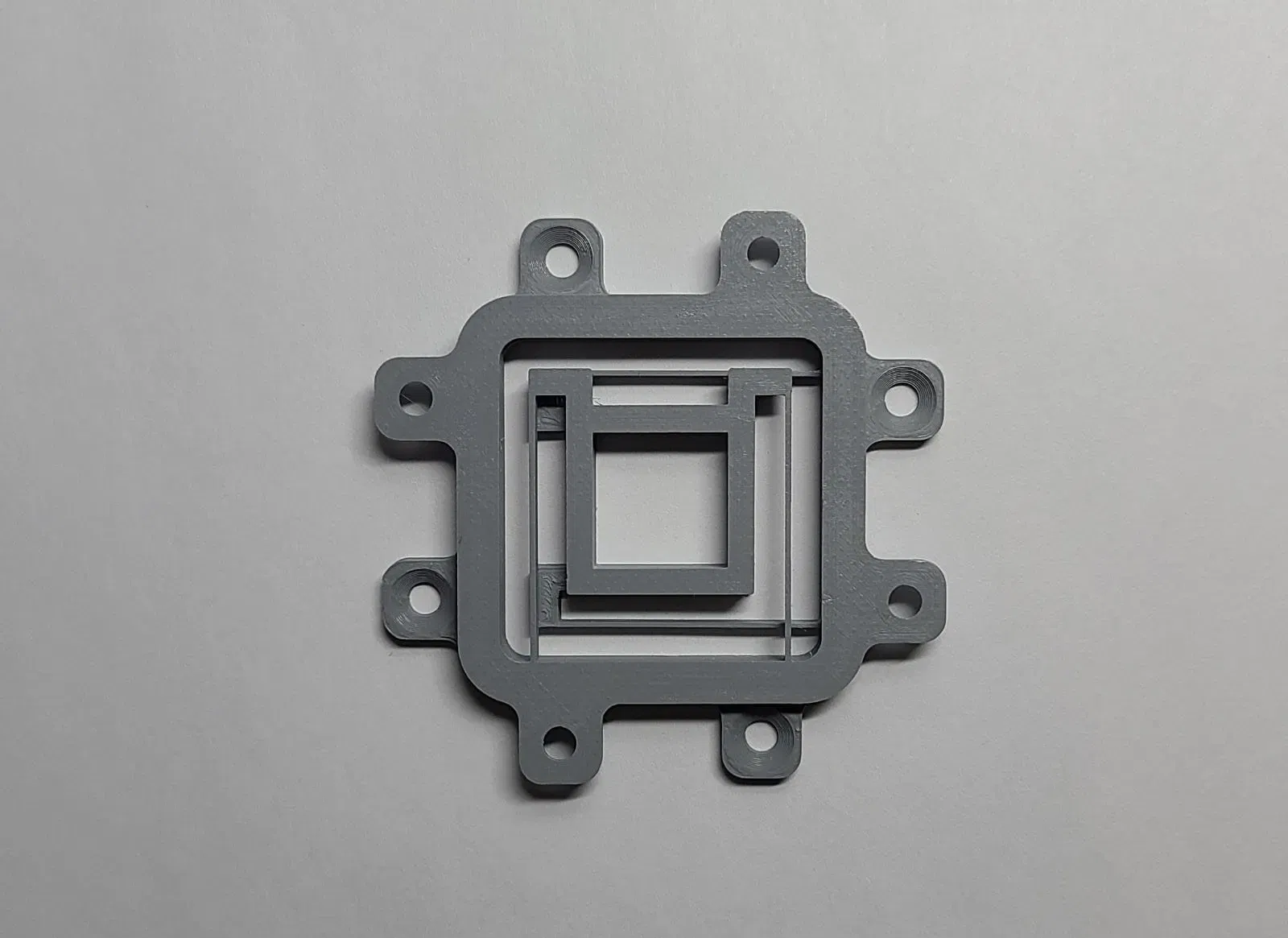

đây là thiết bị bù trừ XY kiểu cơ cấu đàn hồi của mình. Nó có hành trình bù trừ lý thuyết là 4 mm và là sự phát triển tiếp theo của . Cái này hữu ích nếu bạn, ví dụ như là sinh viên và muốn thử nghiệm với robot.

Nó không cần bất kỳ bôi trơn hay bảo trì nào khác, cũng không có sự mài mòn đáng kể nào trên các bộ phận. Bạn chỉ cần in ra và sử dụng cho các thí nghiệm của mình.

Thông số kỹ thuật:

Kích thước xấp xỉ: 70 x 70 x 6.1 mm

Hành trình bù trừ ở trục X: 4 mm

Hành trình bù trừ ở trục Y: 4 mm

Đường kính lỗ lắp: 4.4 mm

Khoảng cách lỗ lắp: khoảng 46 mm

Cách in?

Nó gồm hai phần và có thể in dễ dàng trong khoảng 2 giờ mà không cần support. Mình đề xuất dùng độ cao lớp là 0.12 mm, mật độ lưới 20% dạng gyroid và vật liệu PLA.

Cách lắp ráp?

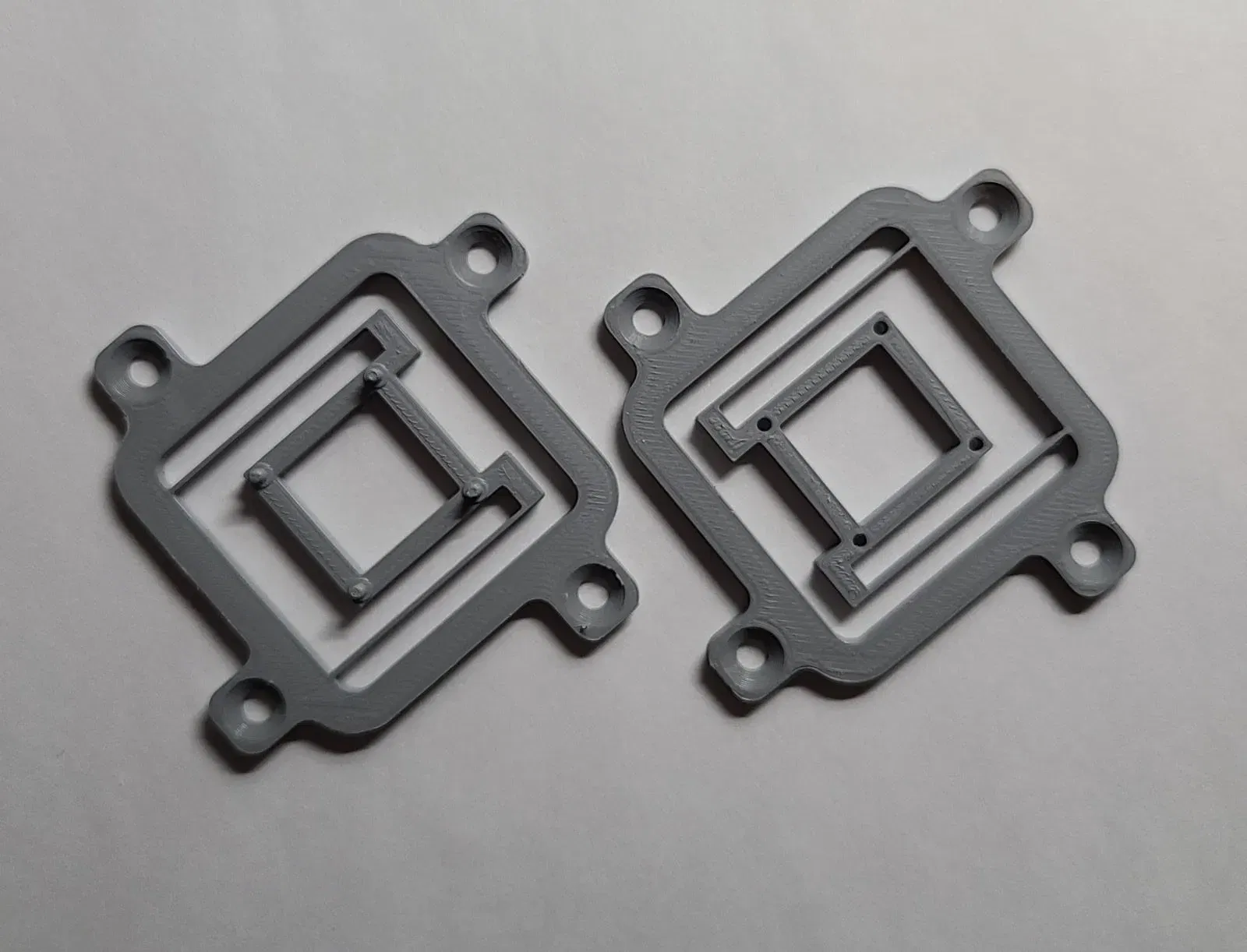

Chỉ cần lật một trong hai phần lại và xoay 90°. Sau đó gắn các chốt vào lỗ của phần kia. Cẩn thận căn chỉnh đúng, nếu không bạn sẽ có một bộ bù trừ X tới 8 mm đó :-)

Có thể treo bao nhiêu trọng lượng lên nó?

Không được nhiều lắm, vì hai phần chỉ được kết nối với nhau bằng độ khít hơi quá cỡ một chút. Mình chưa thử nghiệm vì không có cân lực căng. Nó không giòn hay dễ vỡ nhưng bạn nên cẩn thận khi sử dụng vì nó - mặc dù hoạt động đầy đủ - giống một proof of concept hơn. Theo mình biết thì 100 g là xài được đó.

Nhắn tin cho mình nếu bạn cần kích thước khác hoặc phiên bản chắc chắn hơn nhé :-)

Nếu nó không hoạt động với bạn, vui lòng để lại bình luận hoặc nhắn tin cho mình thay vì chỉ đánh giá 1 sao, mình chắc chắn không có vấn đề gì không giải quyết được.
