Giá đỡ gắn tường Cisco CBW145AC-E cho điểm truy cập
- Lượt tải
- 37
- Lượt thích
- 8
- Lượt coi
- 347
- Bản remix
- 0
- Bình luận
- 0
File 1 2,5 MB
- cisco-spacer_1766244287.stlSTL · 2,5 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #53549
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

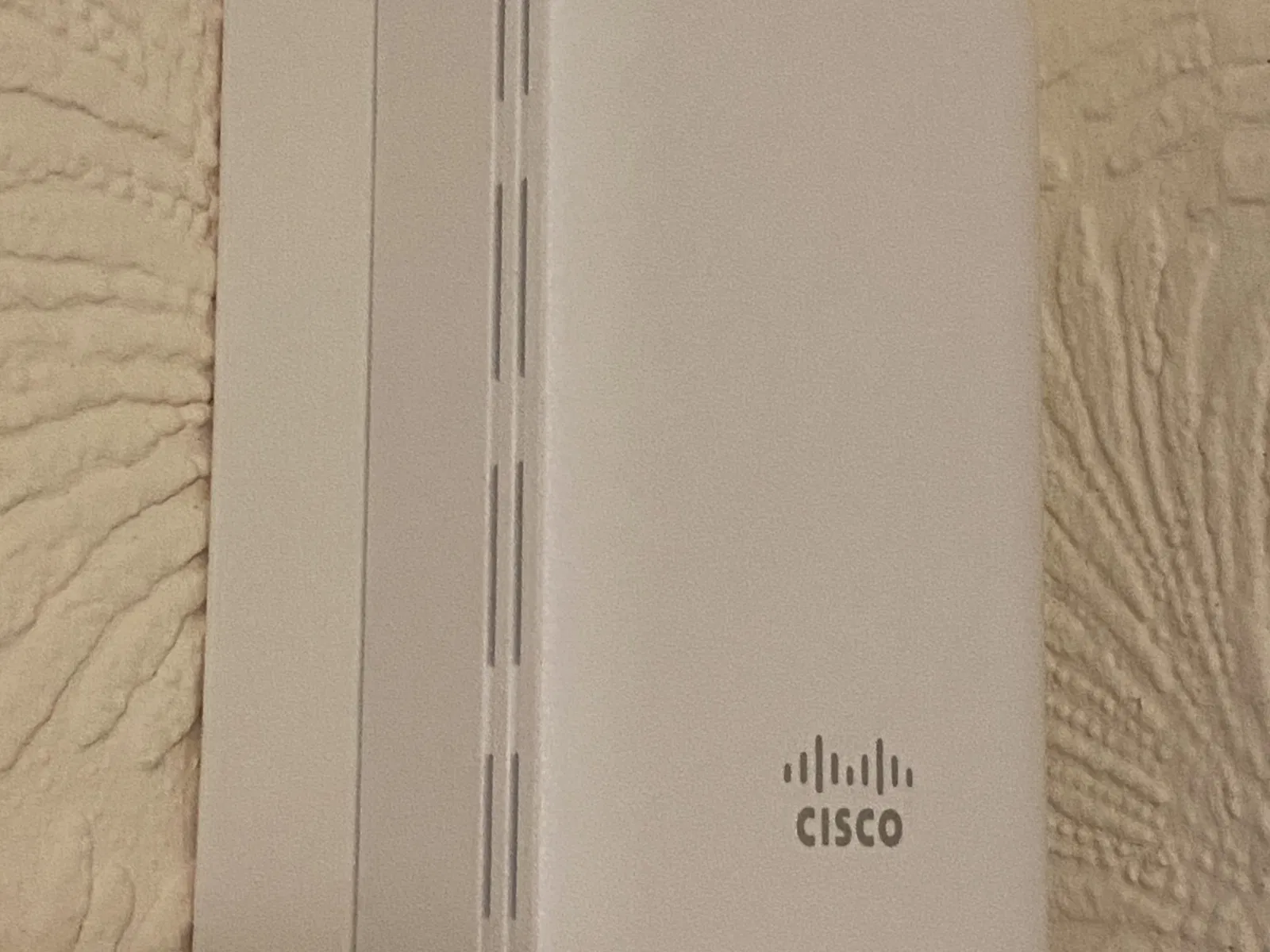

Điểm truy cập Cisco CBW145AC được cấp điện từ một cổng ethernet ở phía sau. Điều này khá dễ dàng nếu cáp ethernet đi ra từ tường. Khi điều này không khả thi, giá đỡ này cho phép AP được gắn lên tường và cho phép cáp đi lên từ phía dưới.
Cách tiếp cận này yêu cầu một cáp ethernet với đầu cắm 90 độ như cái này. Khoảng trống bên trong giá đỡ để cho cáp là 25mm.
Lỗ để cáp đi qua khá chật cho đầu cắm, nhưng dễ dàng để đưa đầu cắm qua với một chút xoay.

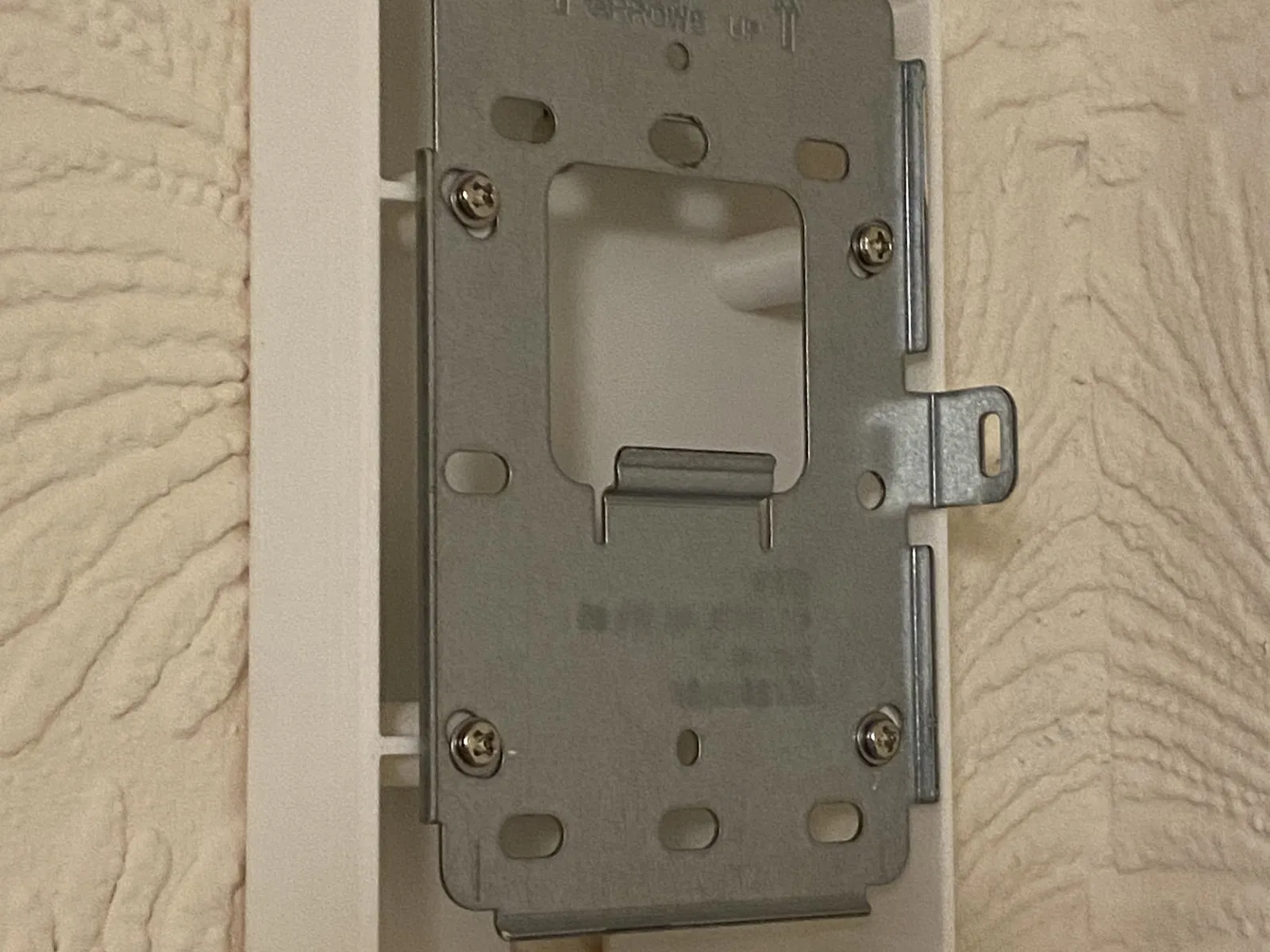

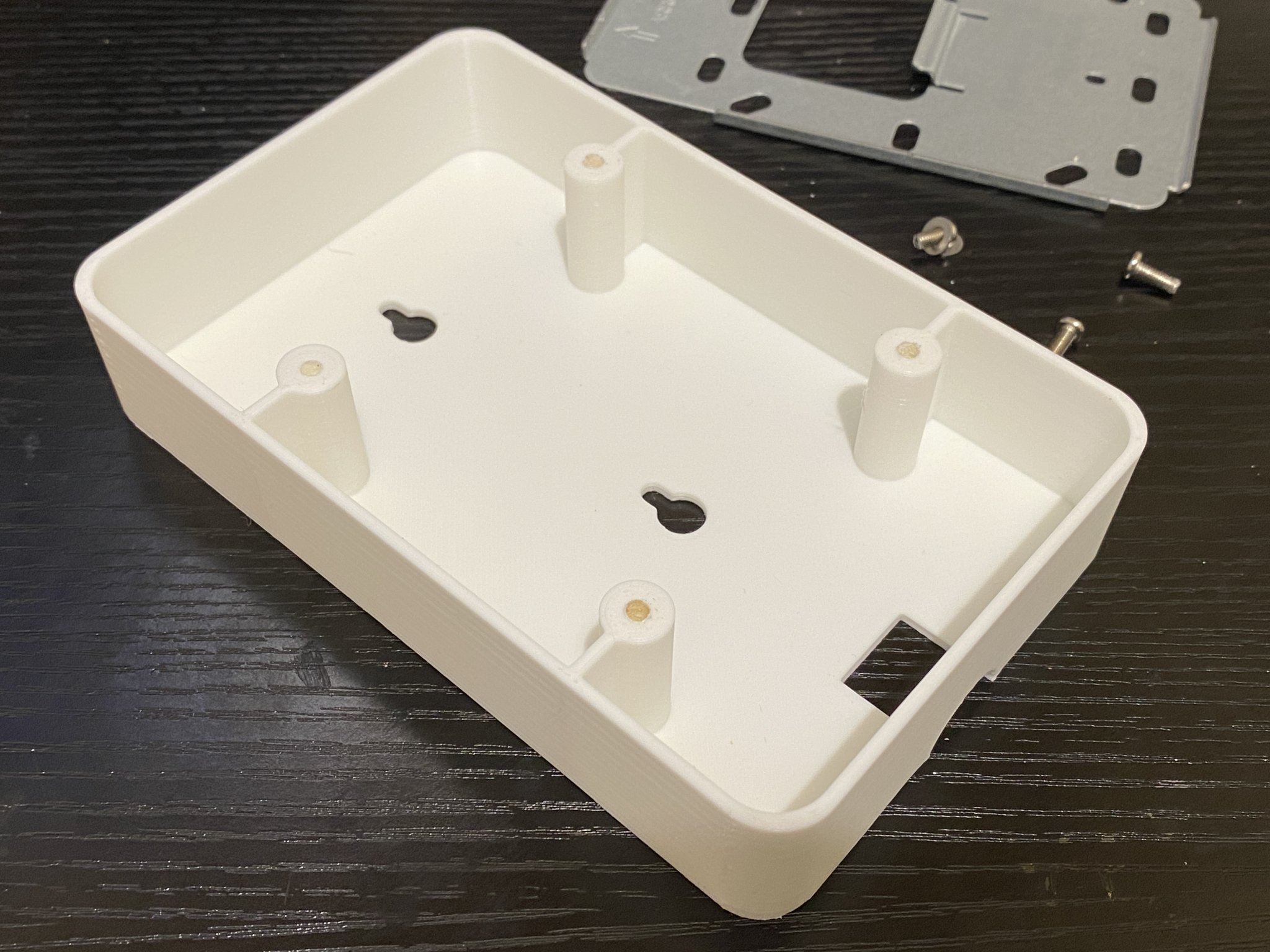

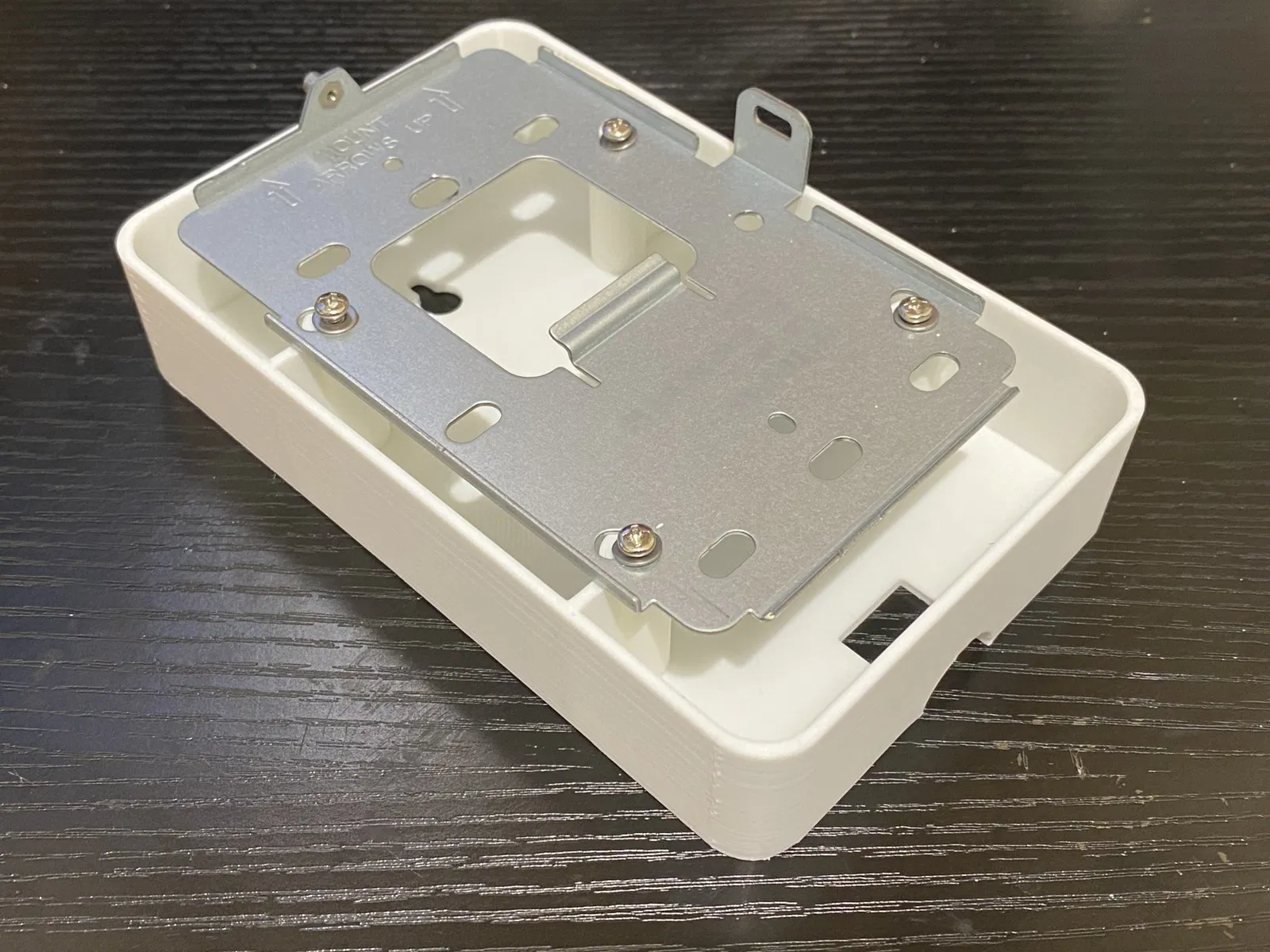

Bảng gắn đi kèm với AP được gắn vào giá đỡ in 3D bằng các bu lông 3mm x 6mm. Các ren trong phần in được thiết kế theo kích thước - tôi đã chạy một mũi khoan 3mm X 0.5mm qua các ren để làm sạch chúng trước khi lắp ráp.

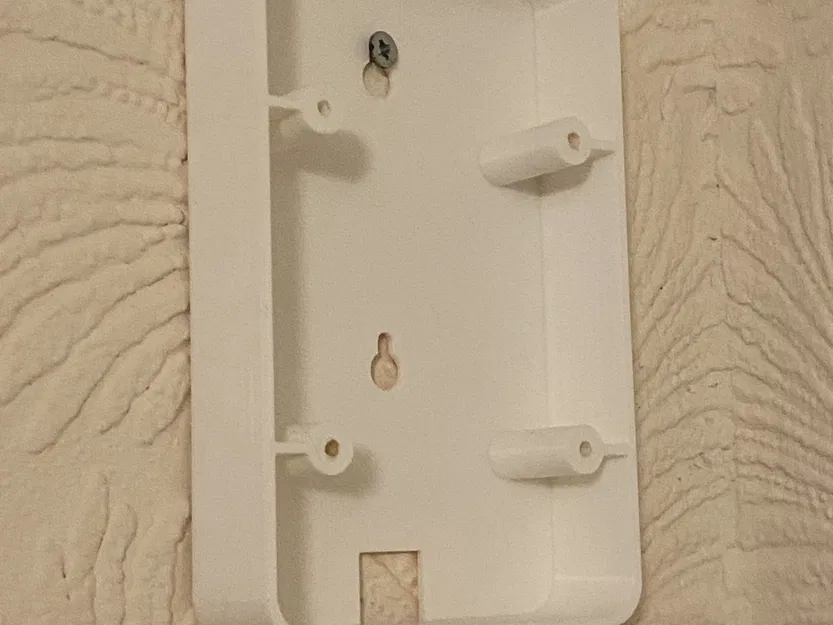

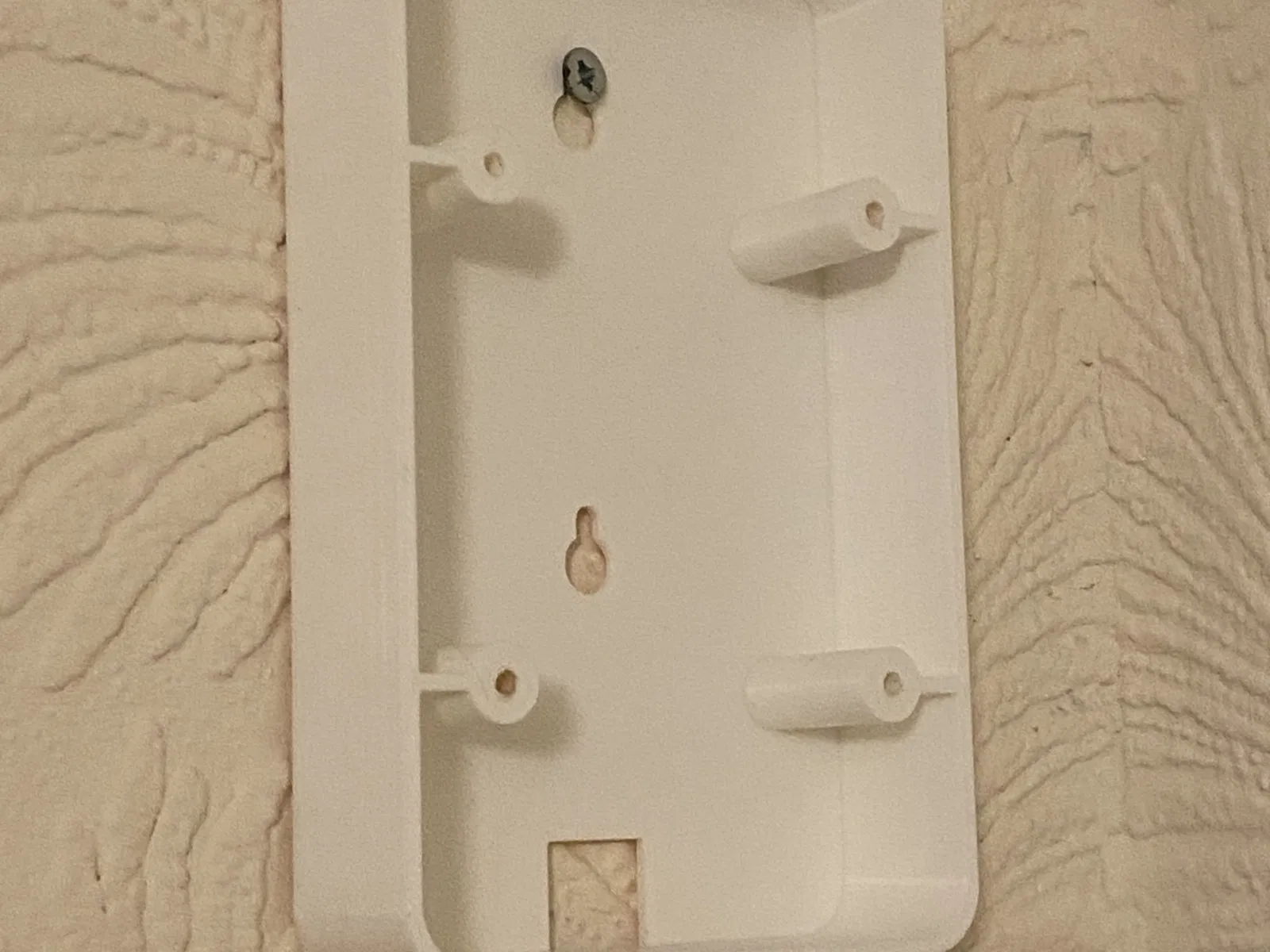

Có hai lỗ gắn để gắn giá đỡ vào tường, nhưng chỉ cần sử dụng một lỗ nếu bạn không lo lắng về việc AP di chuyển một chút. Với vít gắn không bị siết chặt quá, giá đỡ có thể được trượt lên và tháo ra dễ dàng mà không cần tháo vít.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 1
- Tổng dung lượng
- 2,5 MB
- File lớn nhất
- 2,5 MB
