Hộp Đựng Thẻ Mở Rộng Framework Mini

Tác giả wiktorp_1511728

Lượt tải: 2
Lượt thích: 0
Lượt coi: 53
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 938,9 KB· 938,9 KB

File 4 938,9 KB

fw_expansion_card_4holder_1786186732.3mf3MF · 126,8 KB
fw_expansion_card_4holder_cover_fingergrips_1786186733.3mf3MF · 151 KB
fw_expansion_card_4holder_1786186733.fcstdFCSTD · 166,6 KB
fw_expansion_card_4holder_cover_fingergrips_1786186734.fcstdFCSTD · 494,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #417593
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 08/08/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: framework

Mô tả

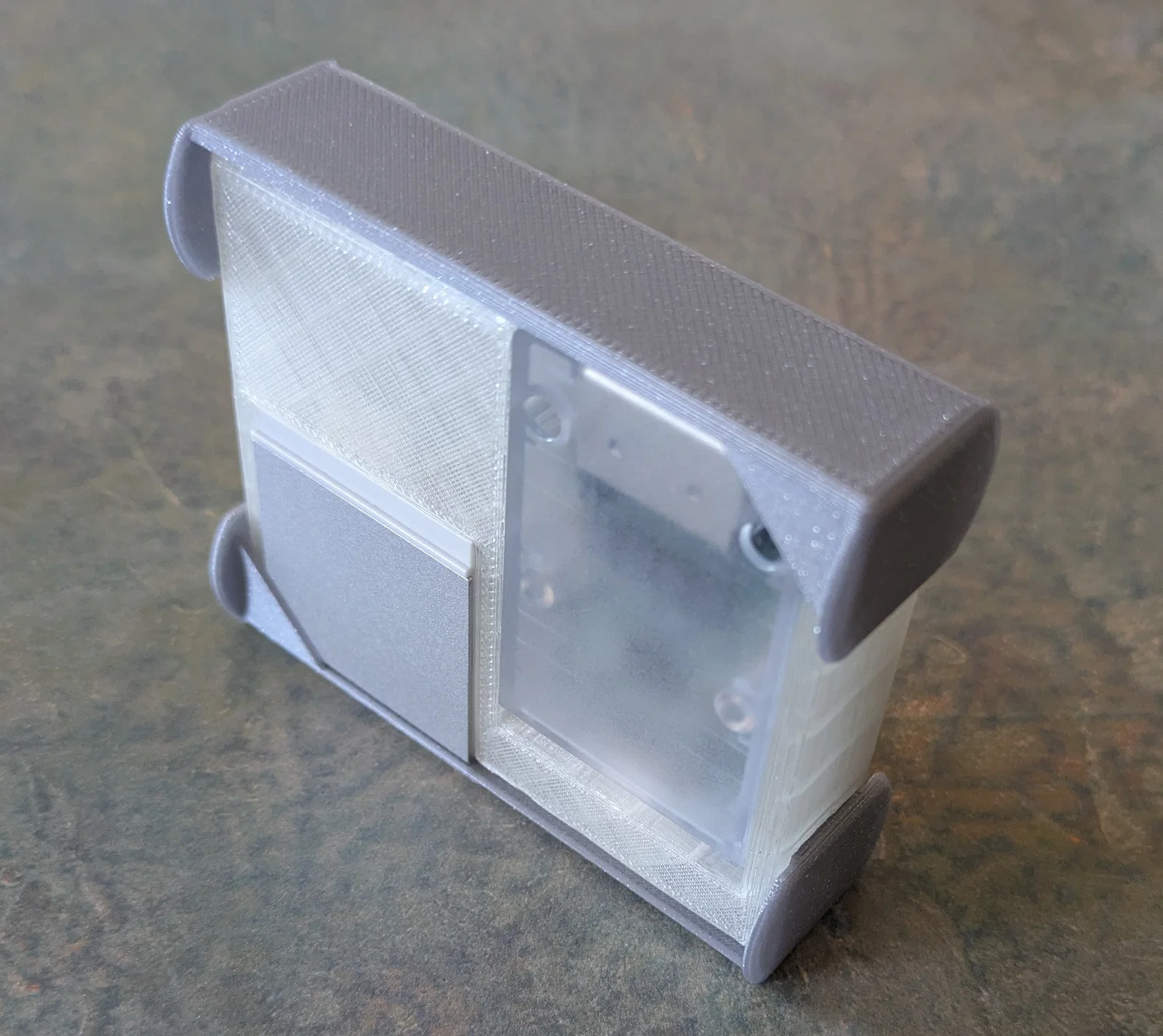

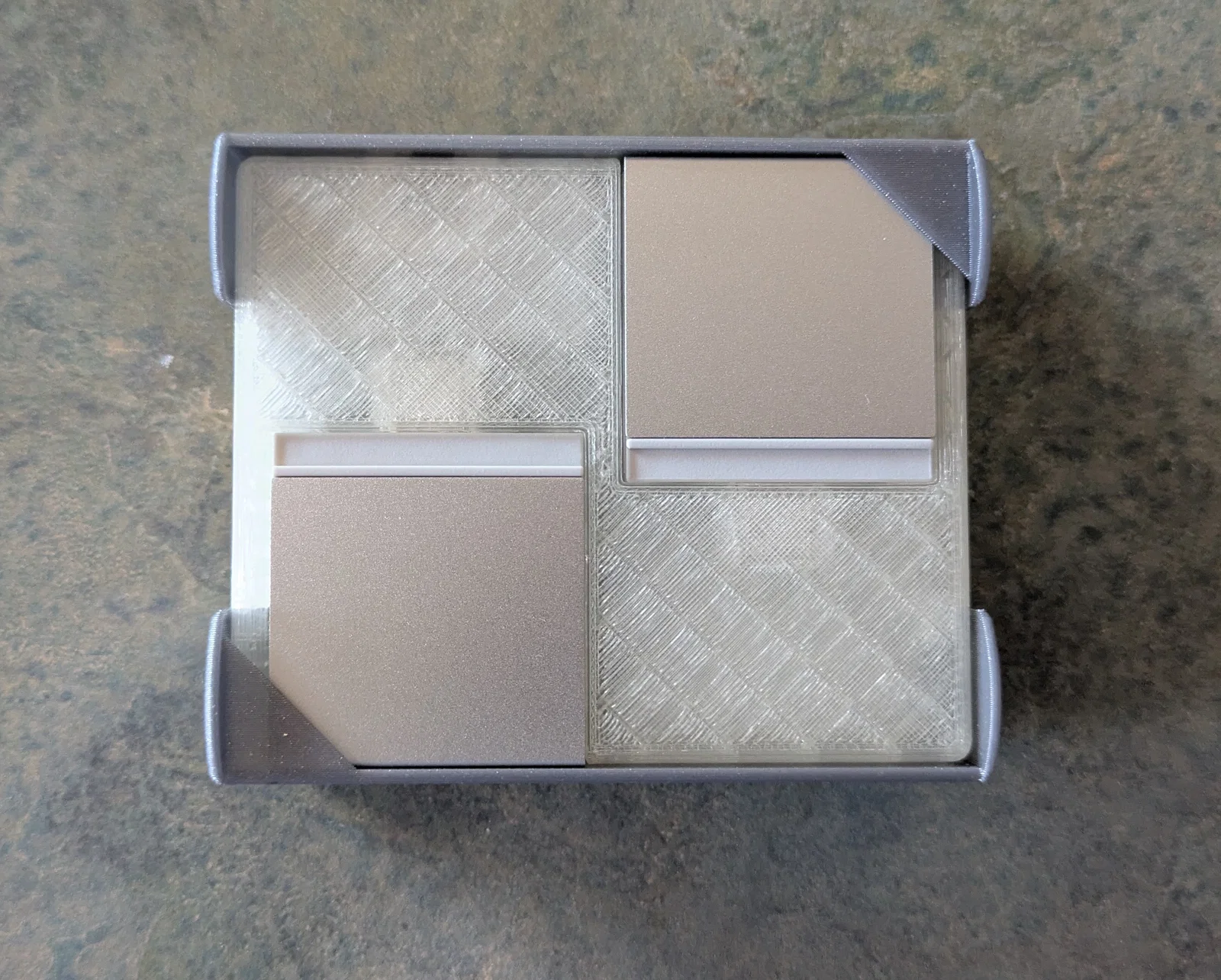

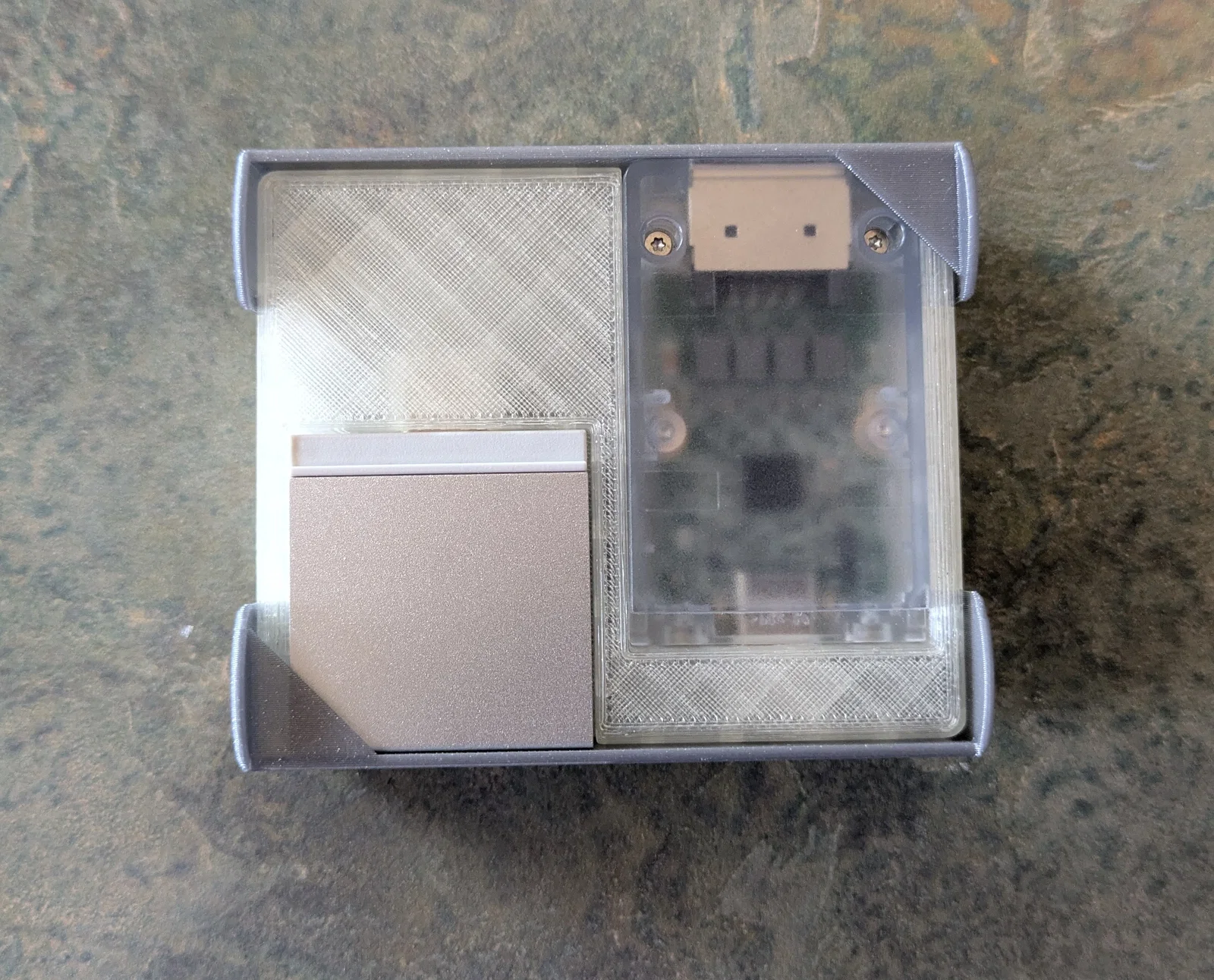

Mình thích mang theo các thẻ mở rộng Framework bên mình, nhưng tất cả các thiết kế hiện có đều quá cồng kềnh hoặc yêu cầu thêm linh kiện kim loại như nam châm. Cái hộp đựng mini này chỉ cần in bằng nhựa, chứa được 3 thẻ loại thường và 1 thẻ Ethernet, hơn nữa còn được xếp chồng lên nhau giúp tổng thể thiết kế rất nhỏ gọn. Các nắp đậy nhỏ có thể tháo ra dễ dàng bằng ngón tay và tự khớp vào vị trí khi đóng lại.

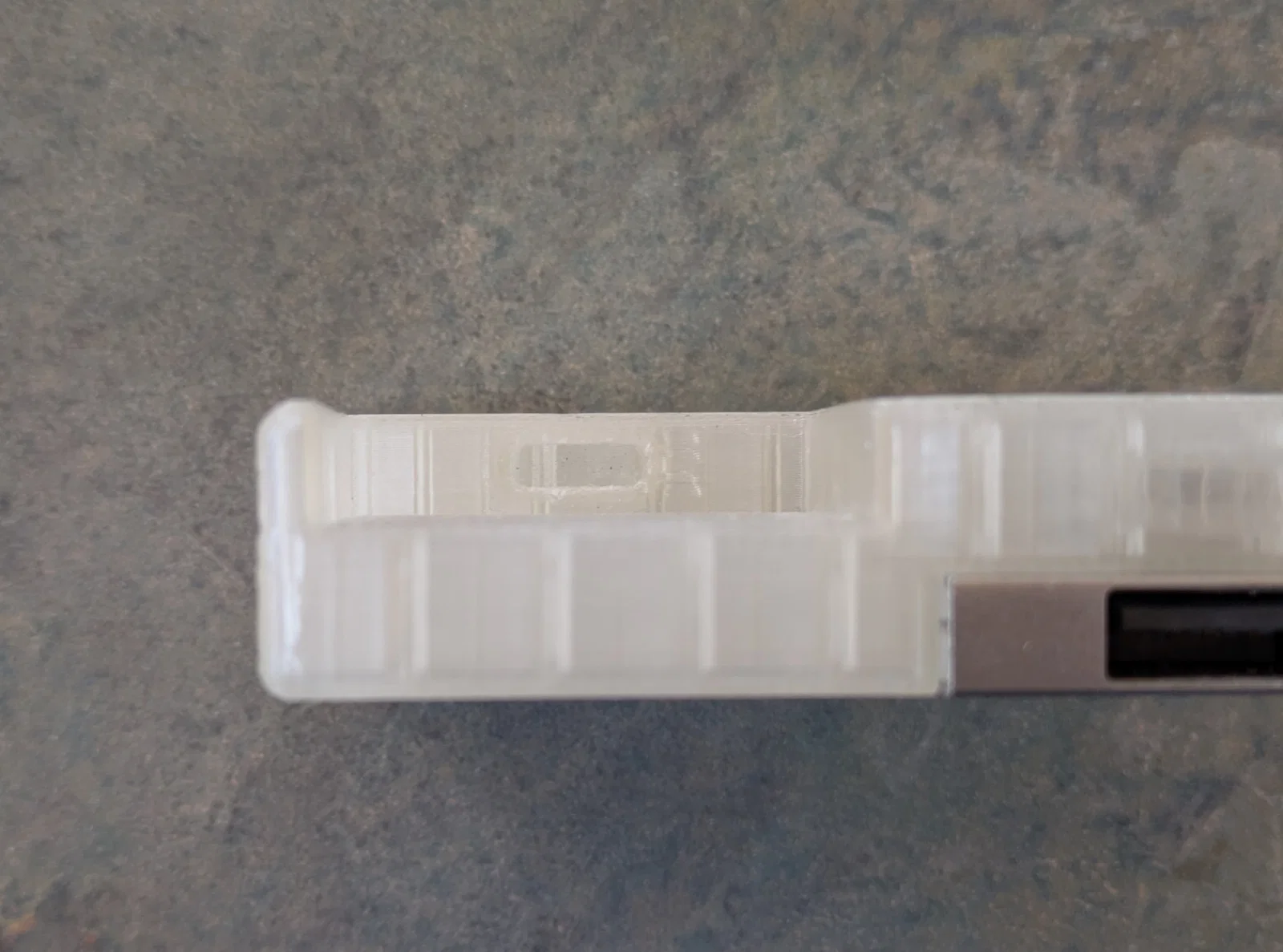

In tốt với nhựa PLA hoặc PETG ở độ cao lớp in 0.15mm. Lưu ý rằng tất cả các bộ phận cần được in ở cùng một độ cao lớp in để đảm bảo độ khít và chắc chắn! Bạn cần in một cái thân hộp và hai cái nắp. Mình khuyên nên đặt mặt đáy của thân hộp lên bàn in, còn các nắp thì đặt mặt phẳng dài xuống bàn in. Hãy bật tính năng supports ở mọi nơi để các khe cắm thẻ và ngàm nắp được in sắc nét. Bạn sẽ cần phải gỡ sạch supports khỏi các lỗ cắm USB-C (xem ảnh cuối) nếu không thẻ sẽ không nhét vừa đâu nhé.

File nguồn FreeCAD đã được đính kèm.

Cập nhật tháng 8/2026: Đã thêm các mấu tròn ở hai bên nắp để giúp việc tháo mở dễ dàng hơn nhiều.
