Beam Blocker - Giá đỡ gương có động cơ
Bộ chặn tia laser có động cơ sử dụng mô-tơ servo 9g tiêu chuẩn, hỗ trợ gắn trụ 12mm và gương 25mm. Sản phẩm lý tưởng cho các thí nghiệm quang học, dễ dàng lắp đặt và sử dụng cho laser công suất thấp hoặc phản xạ laser công suất cao vào bộ thu tia.
Mô tả

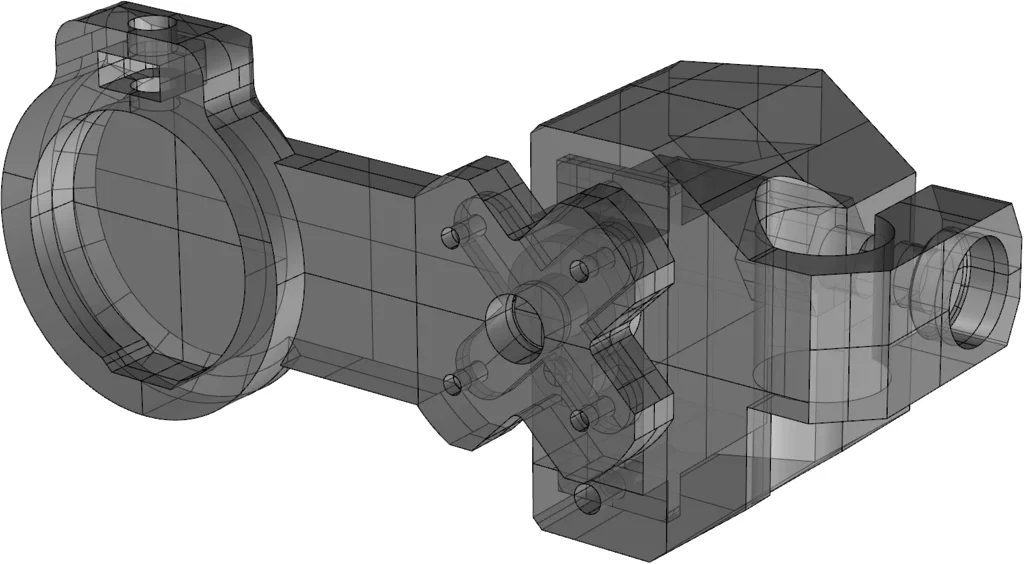

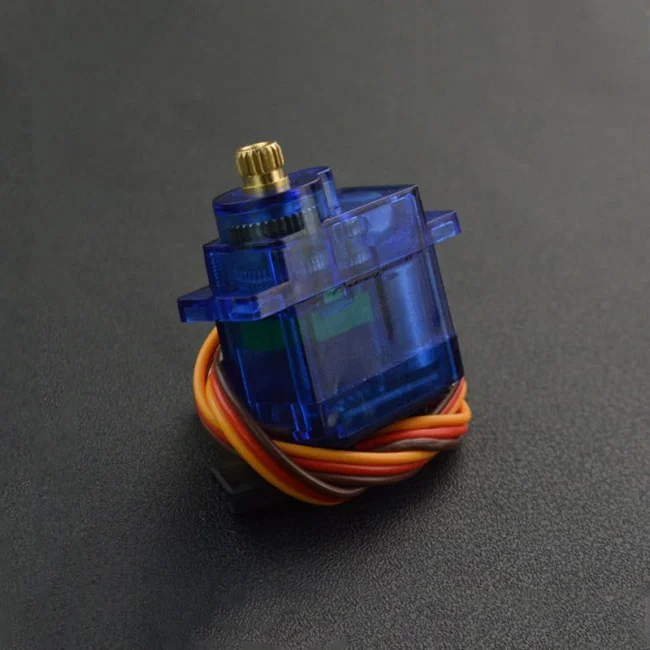

Mình thiết kế cái bộ chặn tia laser (beam blocker) có động cơ này để giúp chặn nhanh tia laser, đồng thời có thể dễ dàng gắn vào các trụ quang học 12 mm (1/2"). Thiết bị này sử dụng các loại mô-tơ servo RC cỡ nhỏ tiêu chuẩn (9g) và có thể giữ được gương 25 mm (1") để phản chiếu các tia laser công suất cao vào bộ thu tia (beam dump) bên ngoài. Tuy nhiên, đối với các loại laser công suất thấp (< 10mW) thì không cần dùng đến gương hay bộ thu tia bên ngoài. Bộ chặn tia có động cơ này không được thiết kế để duy trì độ ổn định hướng của tia laser, vì cánh tay đòn chỉ được treo vào trục của mô-tơ servo.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
