Khay Để Đồ Cho Chân Đế Kính Thiên Văn AZ-EQ5 Pier

Tác giả tbrymer_796273

Lượt coi
29

File 1 262 KB

  • az-eq5_pier_tripod_shelf_1784888229.iptIPT · 262 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#415766
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

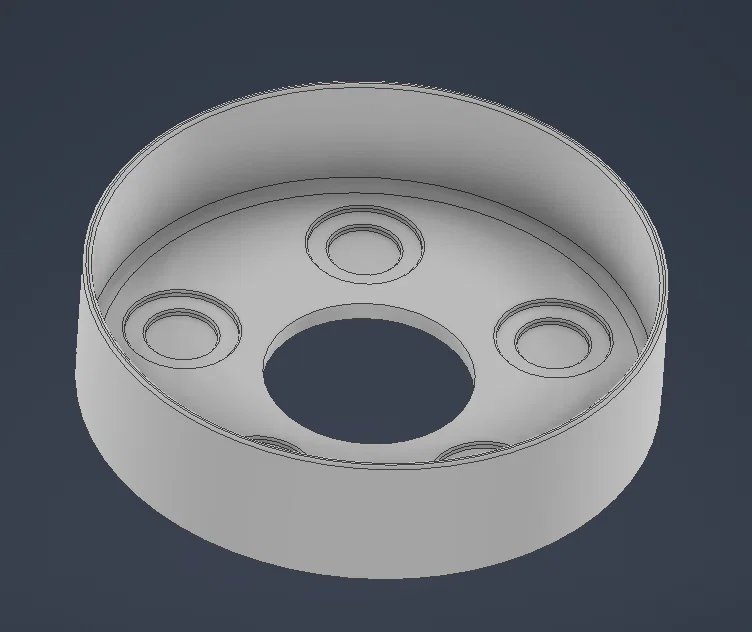

Thiết kế có sẵn các hốc để giữ thị kính 1.25" và 2", giúp bạn không còn phải loay hoay tìm nắp đậy trong bóng tối nữa.

Mình đã in bằng nhựa PETG màu trắng với 8 đường biên (perimeters) và độ lấp đầy 25%. Kết quả là khay cực kỳ chắc chắn, trông xịn như hàng chính hãng vậy.

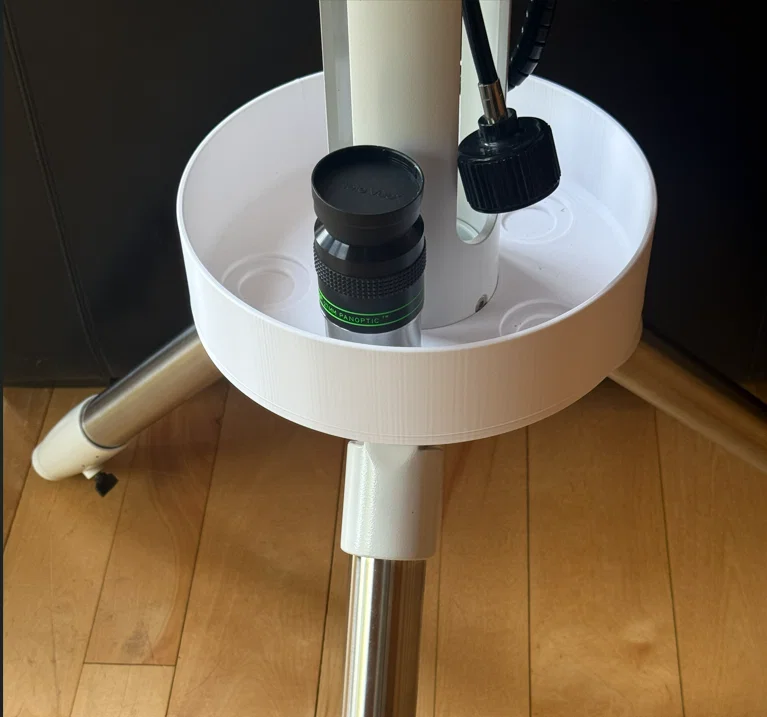

Cái khay này sẽ trượt khít vào ống trụ (pier tube). Để lắp, bạn cần tháo một trong hai đầu ống ra. Tháo phần đáy thì có vẻ dễ hơn (chỉ có 3 con ốc) nhưng máy của mình thì ốc bị vặn chặt quá nên không mở được. Tuy nhiên, việc tháo phần đầu cũng chỉ mất một phút thôi:

  • Tháo 3 con ốc giữ tấm plate phía trên của ống trụ
  • Nới lỏng ốc lục giác trên khớp nối trục linh hoạt (flex shaft coupler)
  • Tháo ốc truyền động ra khỏi khớp nối
  • Tháo trục linh hoạt ra

Sau khi tháo một đầu, bạn chỉ cần trượt cái khay vào ống trụ rồi lắp ráp lại là xong.
