Khay 1U Modular Cho Cổng Nguồn C14 Dạng Mặt Bích

Remix từ Giá đỡ máy chủ 19" 1U cho Raspberry Pi Zero/3b+/4/5 Tác giả Robert_28442

Tác giả MonsieurPier_3577934

Lượt tải
2
Lượt coi
50
Tải tất cả (.zip)· 2 file · 17,4 KB· 17,4 KB

File 2 17,4 KB

  • C14_Flanged_Inlet_1U_Modular_Tray_1784879484.3mf3MF · 9,3 KB

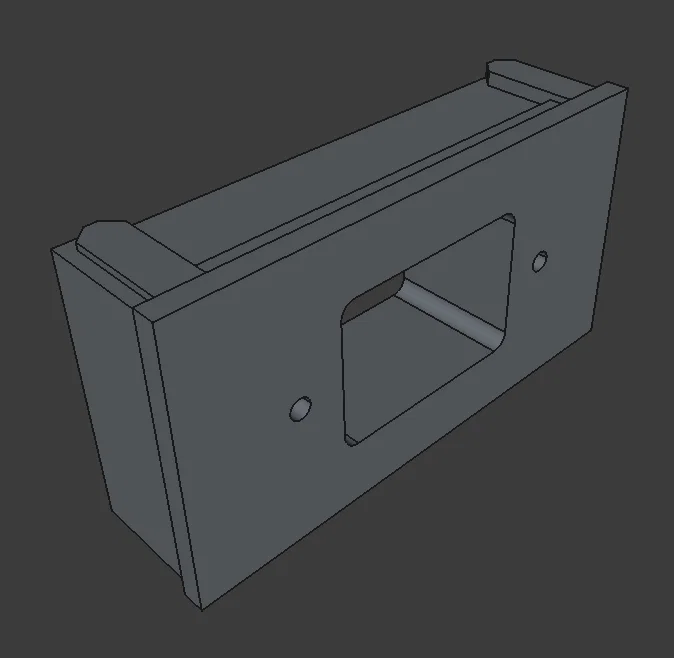

  • C14_Flanged_Inlet_1U_Modular_Tray_-_No_Recess_1784879485.3mf3MF · 8,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#415059
Ngày đăng

Mô tả

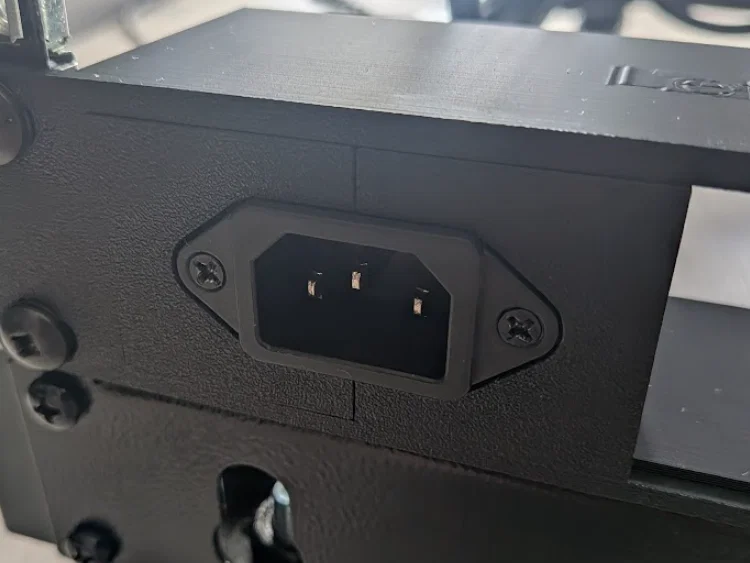

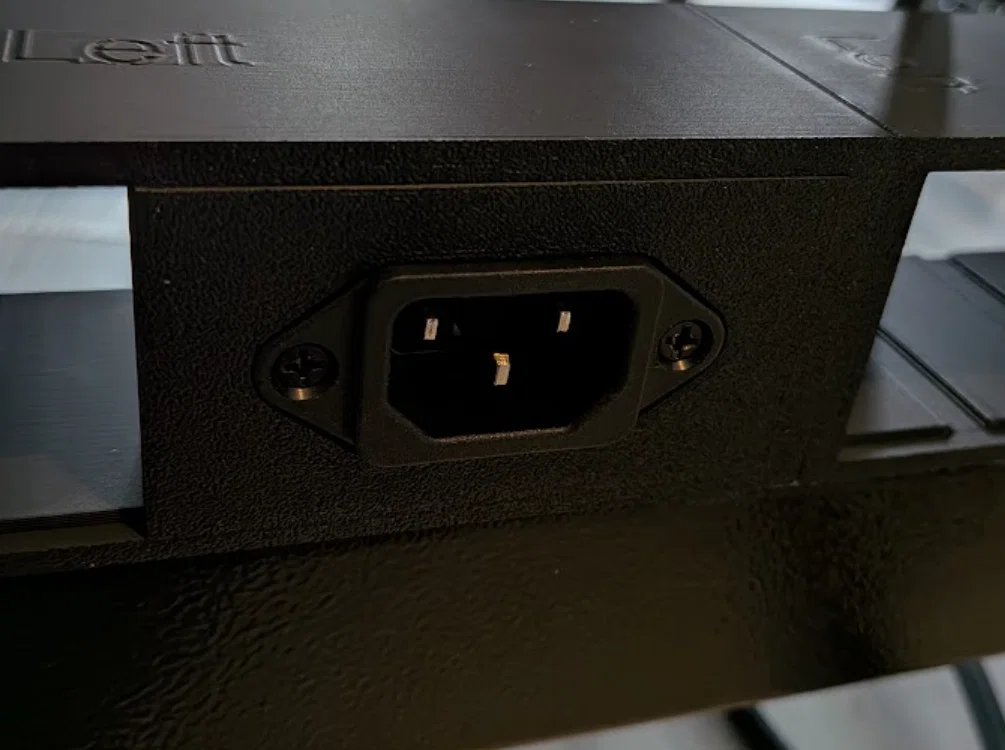

Đây là giá gắn bắt vít cho các đầu nối nguồn C14 dạng mặt bích phổ thông, được thiết kế để lắp vừa vào hệ thống 1U Modular Tray.

Các lỗ bắt vít có đường kính 2.8mm, được thiết kế để bạn dùng vít 3mm tự tạo ren (self-thread).

Nên in ở độ phân giải Layer Height 0.2mm, in mặt úp hay ngửa đều được.

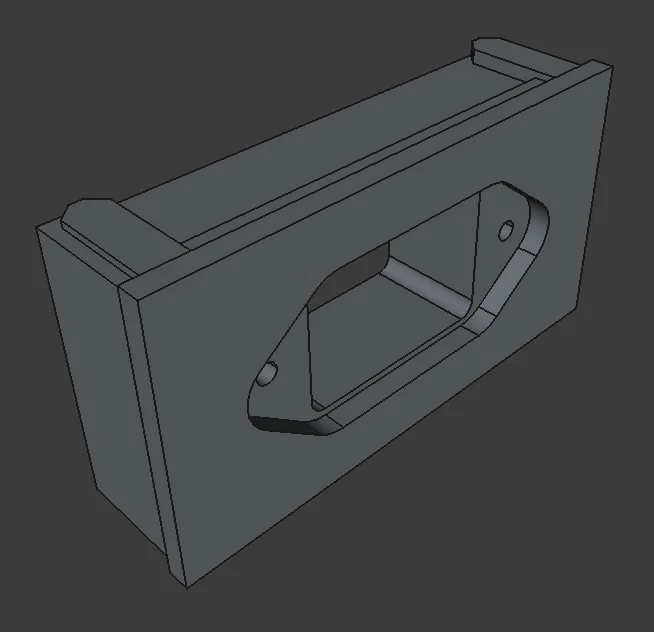

Bạn cần thêm support nếu in phiên bản có phần lõm ở giữa theo hướng úp mặt xuống bàn in.
Nếu bạn dùng cáp đã được đúc sẵn đầu mà không luồn qua lỗ được, bạn có thể dùng tính năng cắt đôi mô hình (split) ngay trong phần mềm slicer nhé.
