Giá đỡ máy chủ 19" 1U cho Raspberry Pi Zero/3b+/4/5

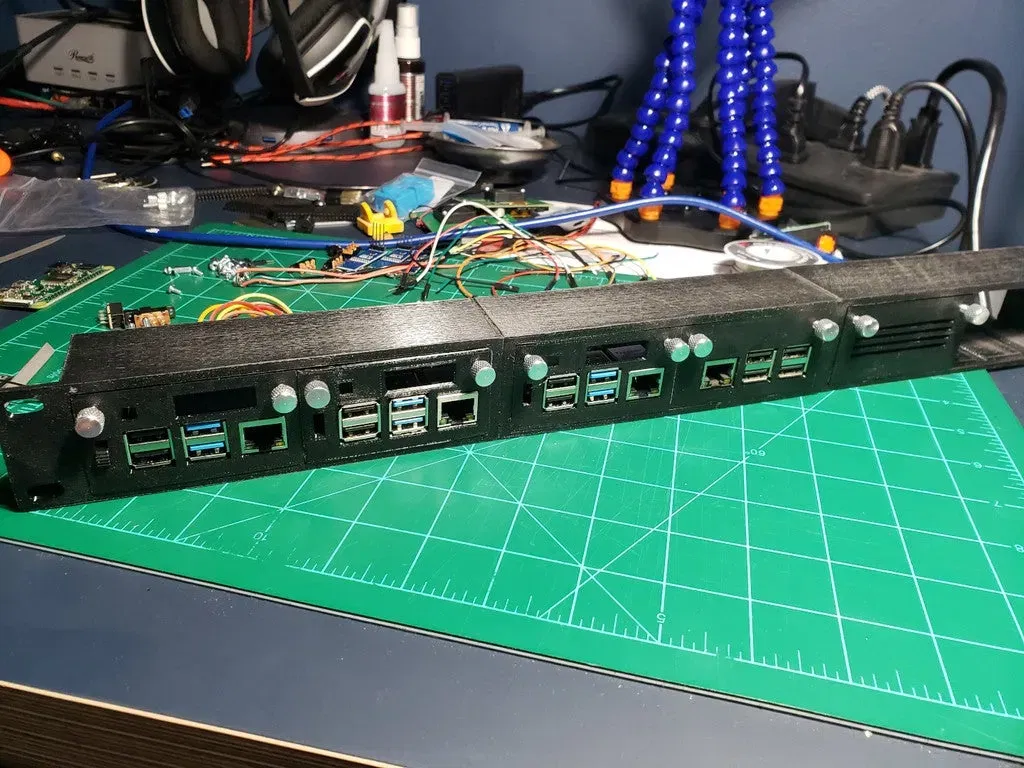

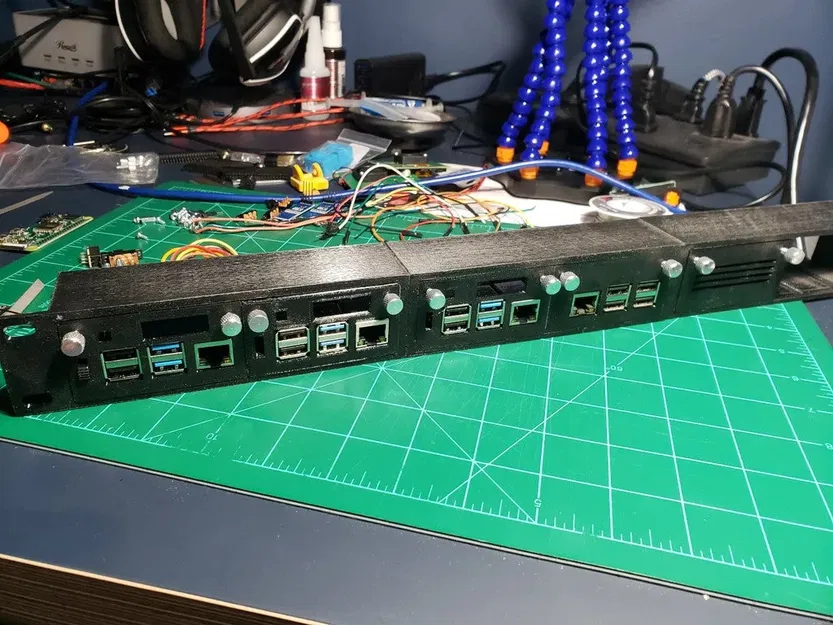

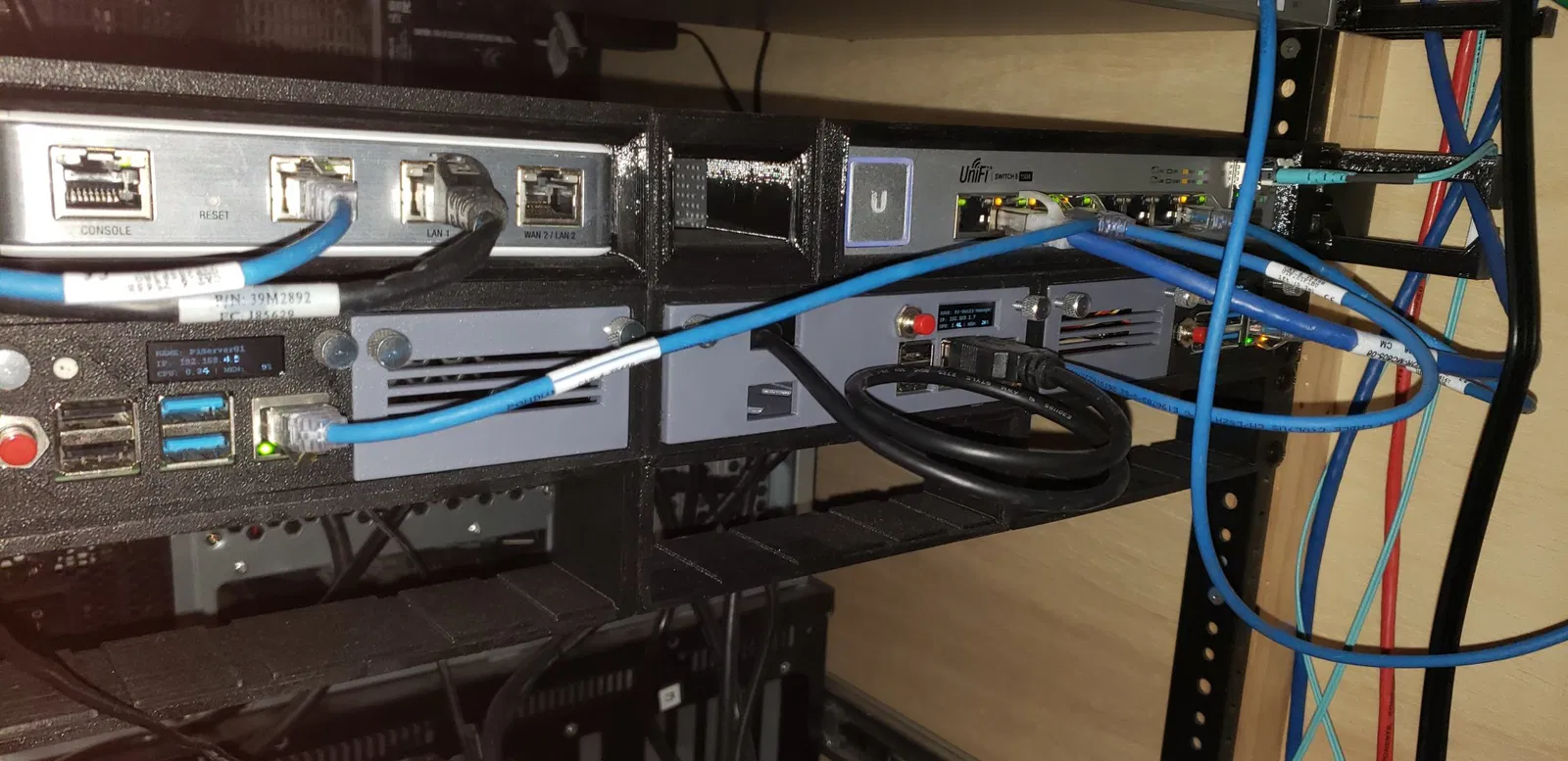

Đây là một giá đỡ máy chủ 1U được thiết kế ban đầu để lắp đặt một số Raspberry Pi.
Mỗi kệ 1U nên chứa tối đa sáu Pi 0/3/4/5 hoặc một số hỗn hợp với phụ kiện.

Mọi nỗ lực đang được thực hiện để không cần hỗ trợ nào, chỉ cần đảm bảo lật mặt mô hình xuống trước khi bạn in.

Thiết kế này được dự định sử dụng với mũ POE chính thức.

Mọi thứ đều được lắp vừa bằng ma sát. Các kích thước có thể chặt chẽ tùy thuộc vào cách mà máy in của bạn được điều chỉnh. Có một số phiên bản v2 đang được đăng tải chậm rãi với sự giảm thiểu .1-.2 ở những nơi có thể cải thiện độ vừa vặn tổng thể. Tùy chọn, bạn có thể cần phải chà nhám nhẹ một số thứ nếu chúng không mịn.

Thông báo: Tôi đã nhận thấy rằng các khay v1 không vừa hoàn hảo với các mảnh giá v2 và không phẳng. Các khay v2 sẽ vừa với các giá v1 cũ, mặc dù chúng có thể có một chút lắc ở phía trên do sự khác biệt về khoảng cách.

Về các tệp cad
Nhiều người đang hỏi về các tệp cad thực tế và hiện tại tôi không có ý định phát hành chúng. Tôi có thể phát hành chúng trong tương lai.

Tôi đang trong quá trình xây dựng lại toàn bộ bộ sưu tập và tôi đang tích cực xem xét phần bình luận để cải thiện. Tệp gốc bị hỏng theo một cách nào đó, có thể do lỗi của người dùng khi tôi đang học Fusion360 khi bắt đầu dự án này. Các ý tưởng thiết kế mới luôn được hoan nghênh, chỉ cần đăng ý tưởng của bạn trong phần bình luận.

Ghi chú/Cài đặt in

• In mặt xuống! Không cần hỗ trợ nào.
• Chiều cao lớp .2
• Đầu phun .4 (độ rộng đùn .45mm) ~ mặc định trong eSlicer
• Số vòng ngoài 5 hoặc 6 trên kệ 1U để tăng cường độ bền (bạn thực sự muốn nó đặc)
• PETG \ PLA \ ABS sẽ hoạt động tốt.

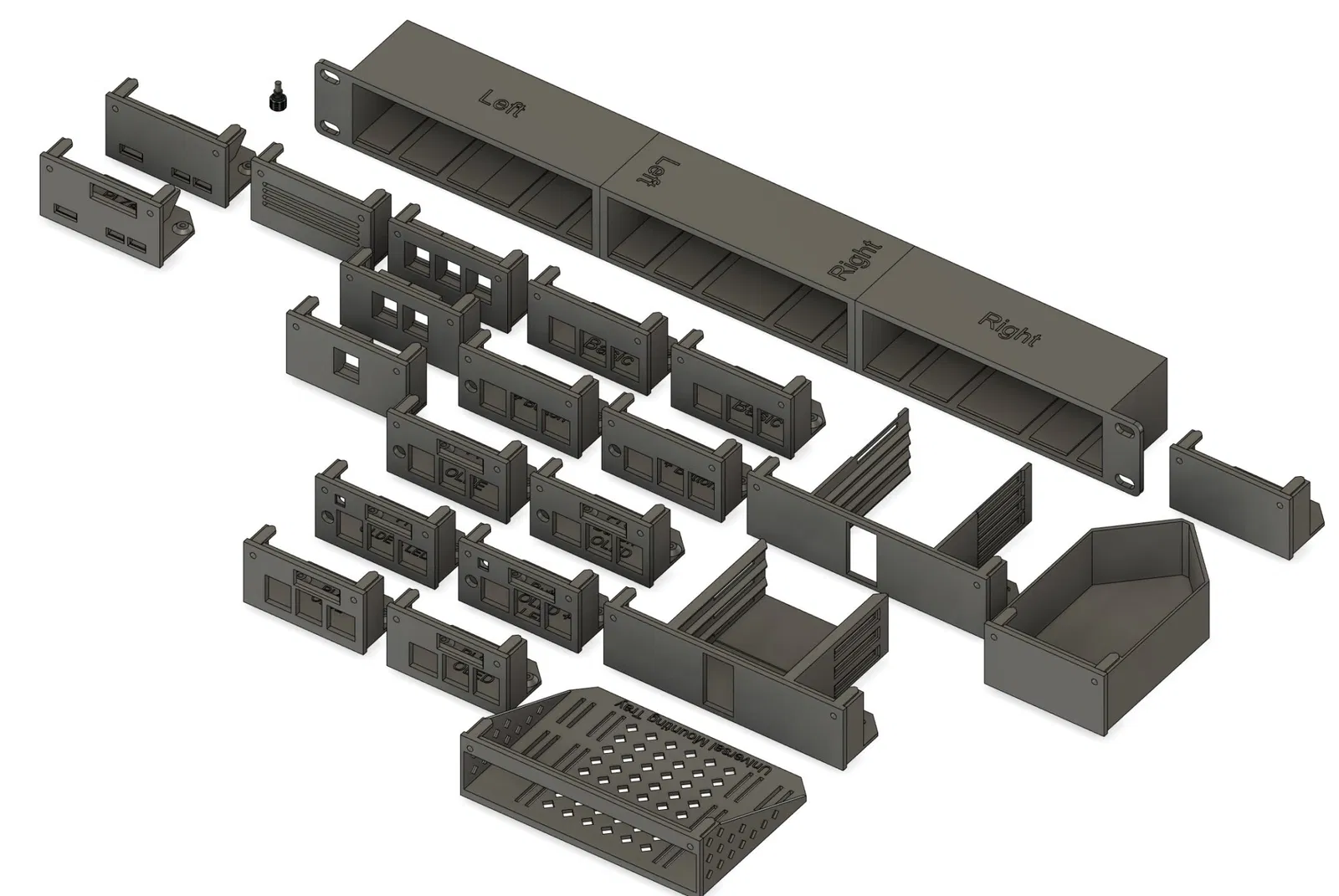

Danh sách các bộ phận có thể in

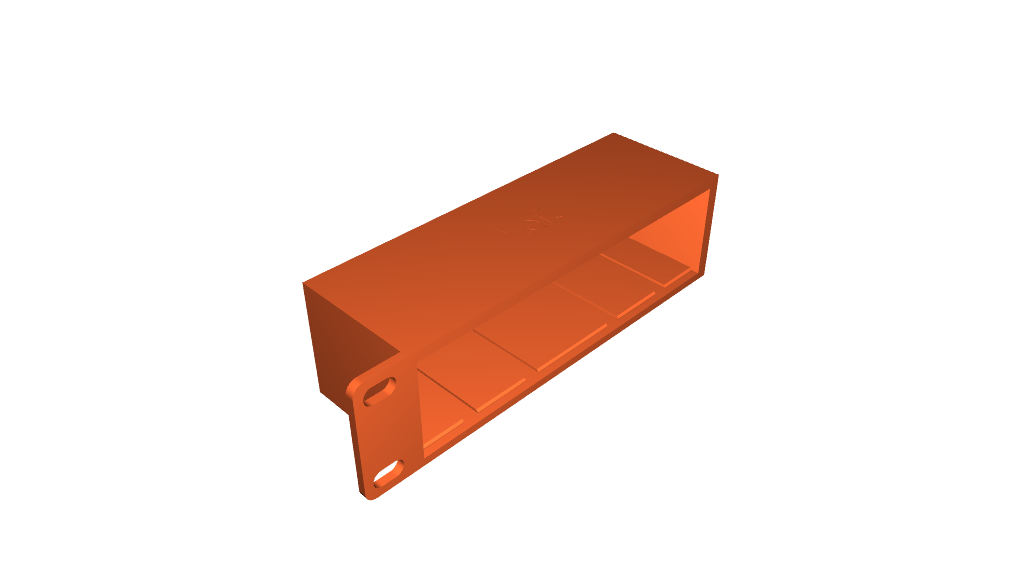

• Pi Rack - Các phần Trái, Giữa, Phải - khay gắn 1u phù hợp với giá máy chủ tiêu chuẩn 19"

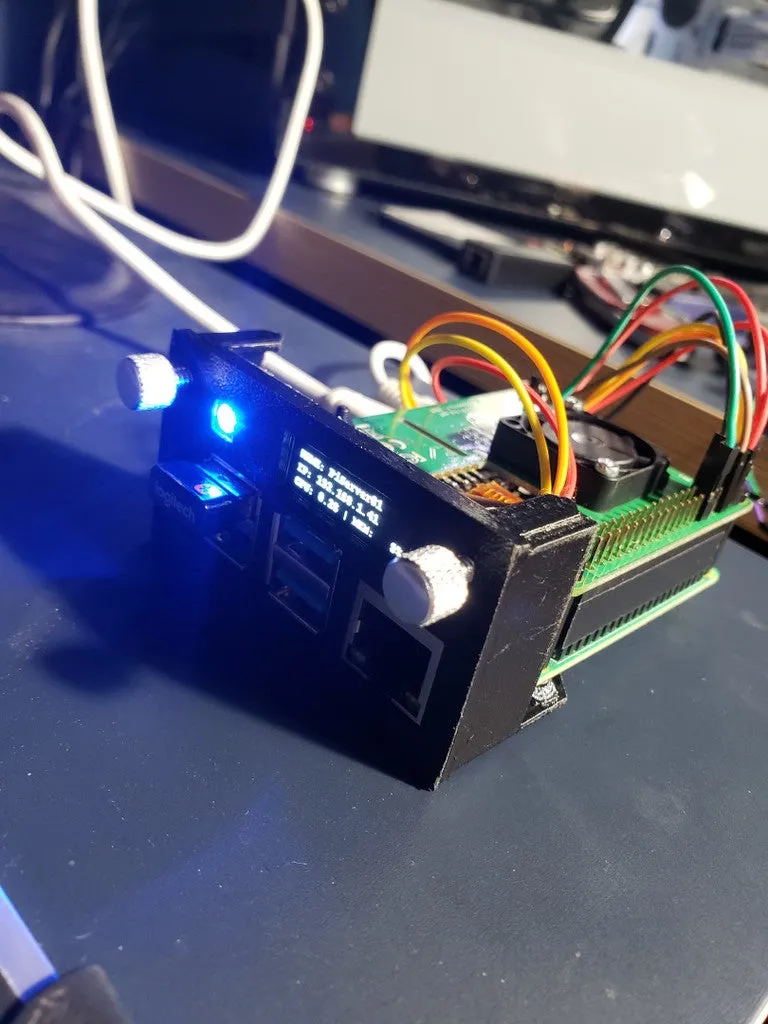

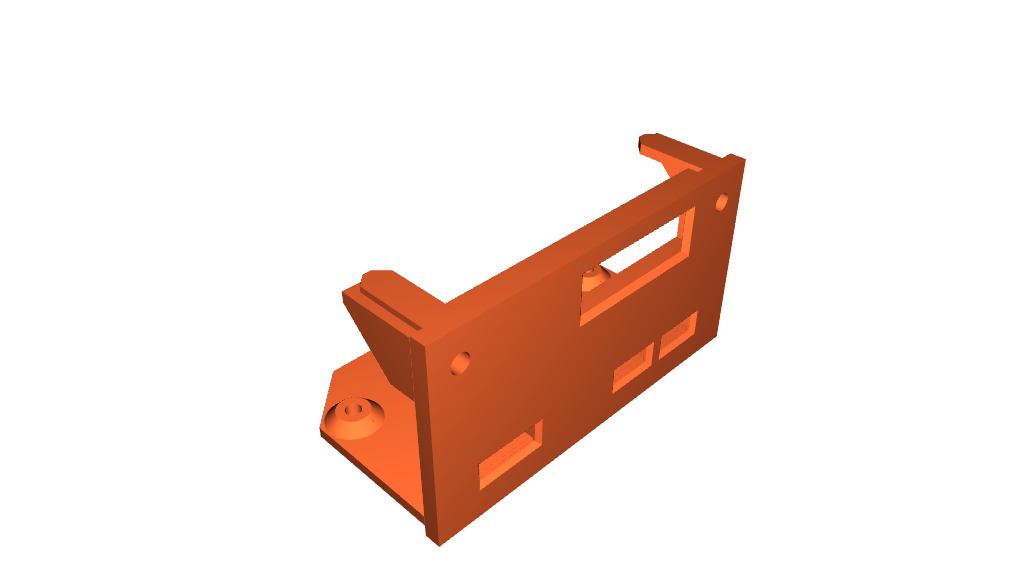

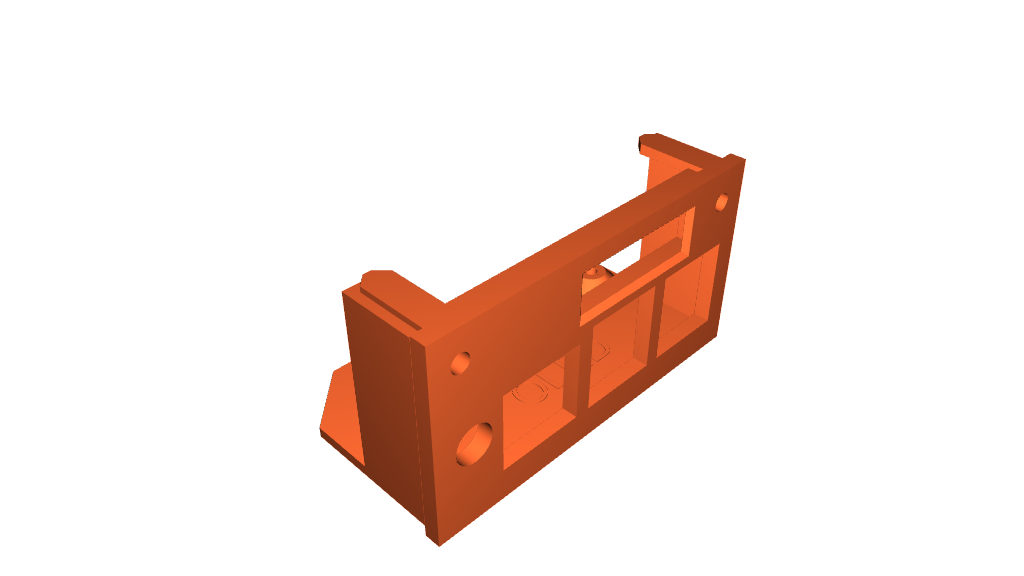

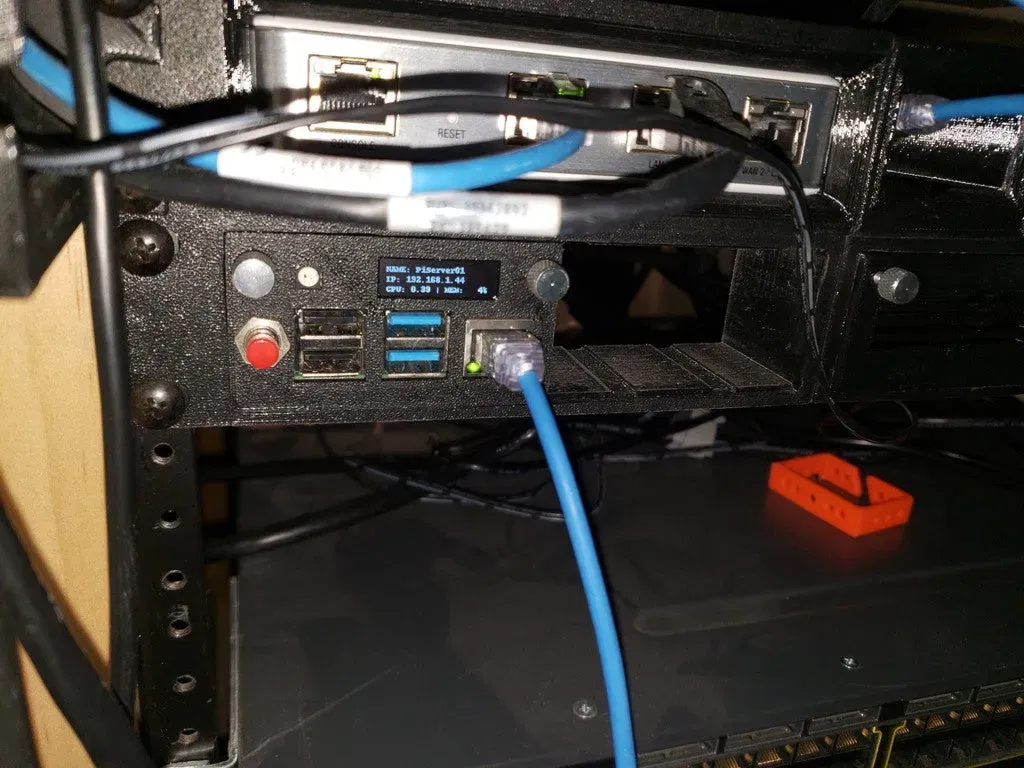

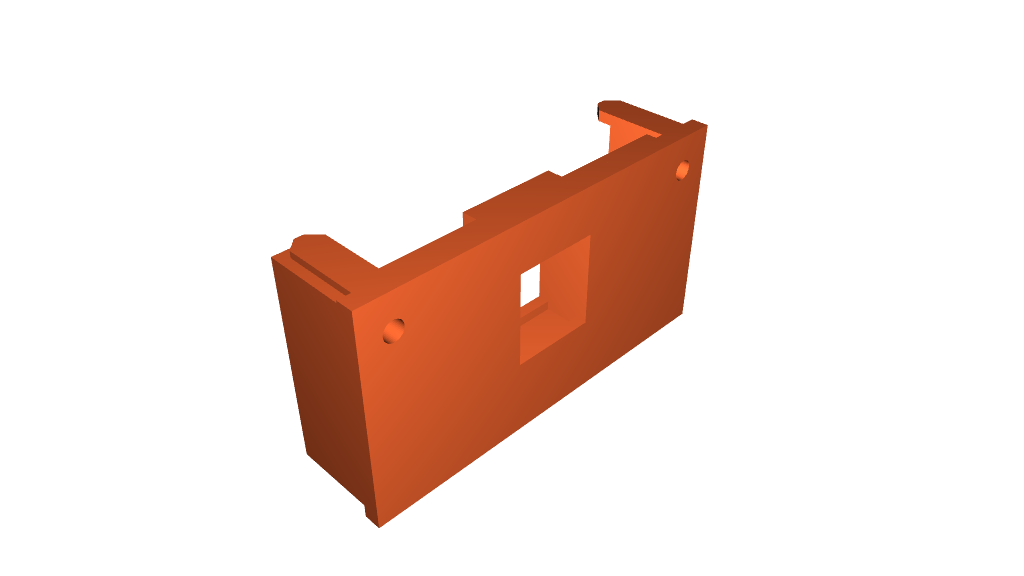

• Pi 4 Trays - Cơ bản, Nút reset, Nút reset + OLED, và Nút reset + OLED + đèn led
• Pi 3/5 Trays - Cơ bản, Nút reset, Nút reset + OLED, và Nút reset + OLED + đèn led

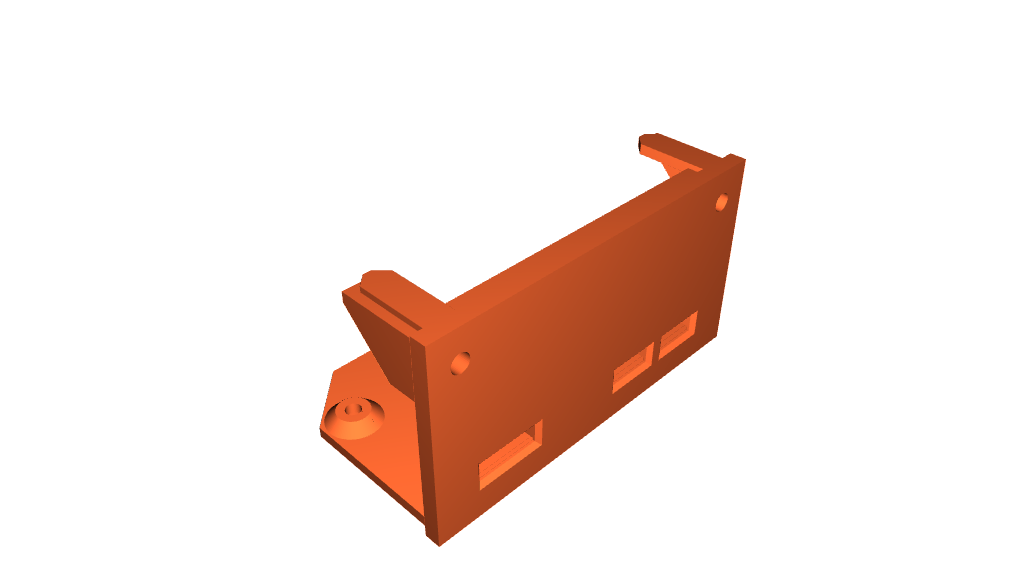

• Pi Zero v1 Tray - Cơ bản và một cái có OLED

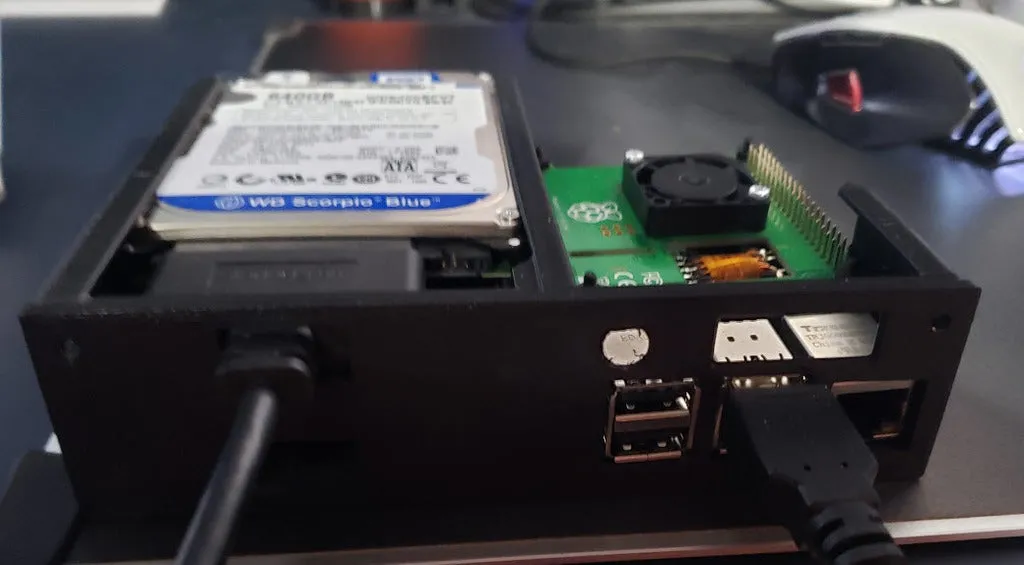

• Pi 4 Tray với HDD - Chứa 1 hoặc 2 SSD 2.5" và\hoặc 1 - 2.5" HDD - Sử dụng tuyệt vời cho các ổ đĩa cũ
• Vented Tray - IE các khoảng trống

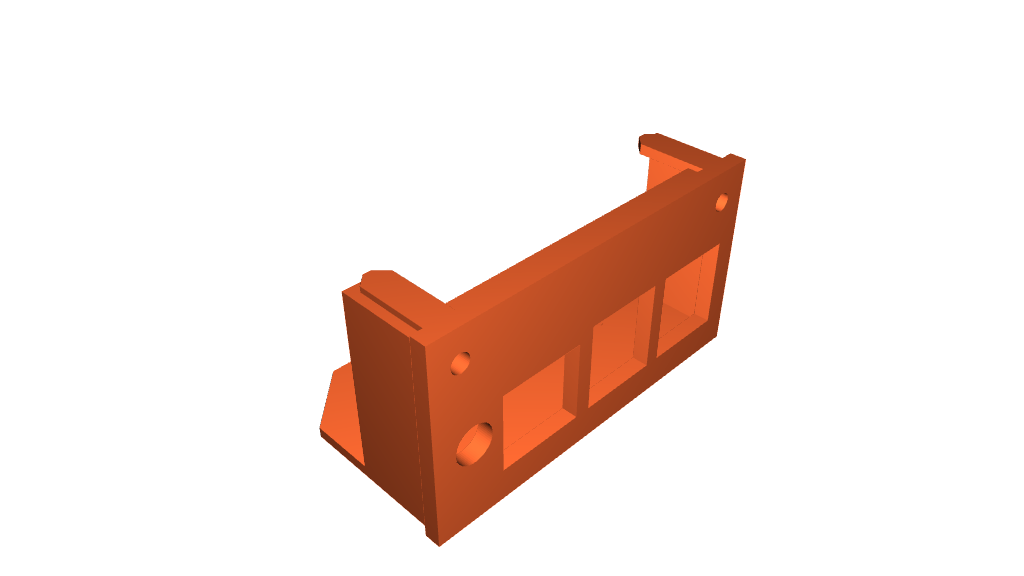

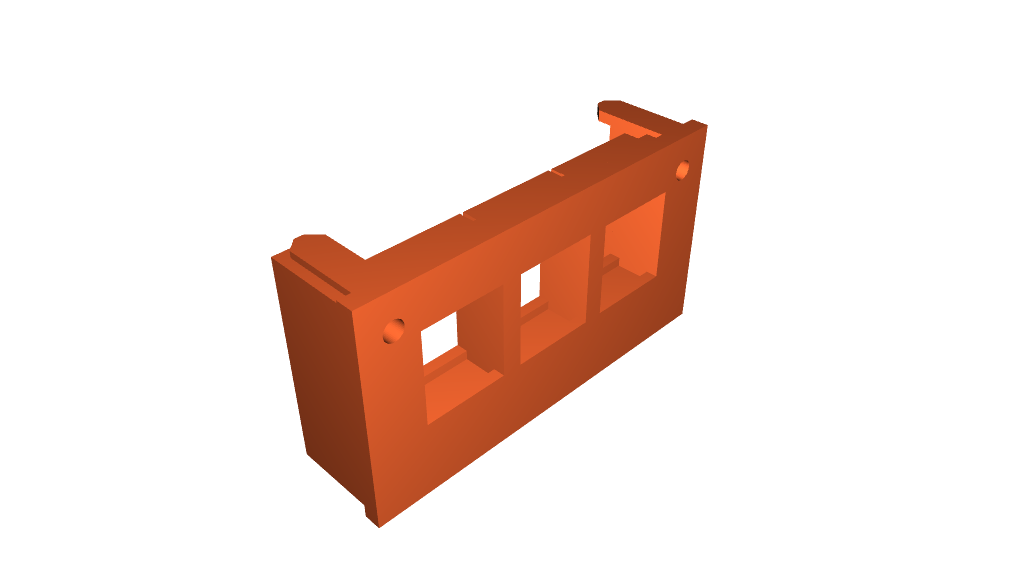

• Keystone Port Tray - 1 đến 3 cổng - Sử dụng bên cạnh một PI để mở rộng cổng USB hoặc HDMI ra mặt giá.

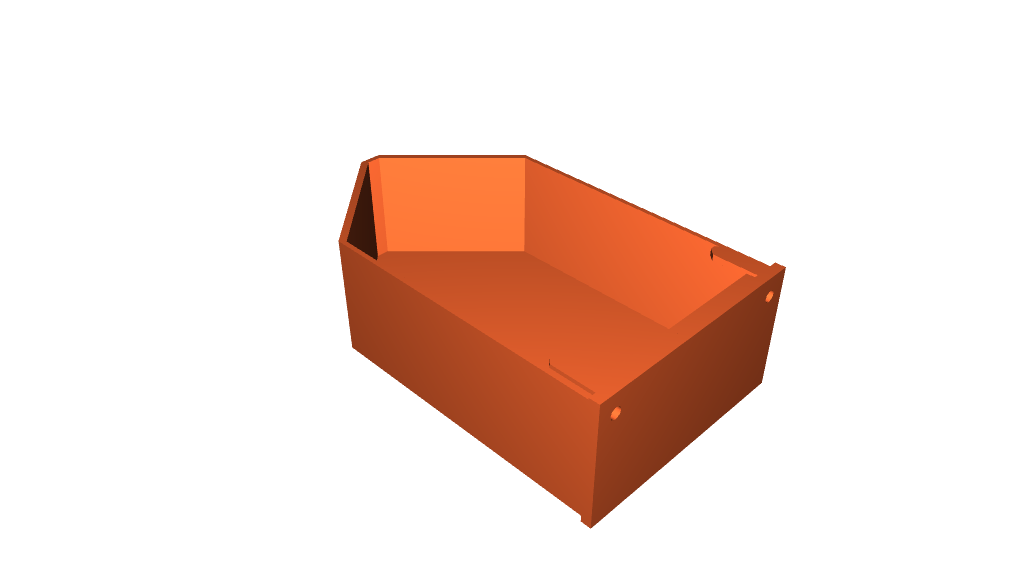

• Single Drawer Tray - Lưu trữ vít/đai ốc/dây/keystone/v.v.
• Tray chỉ chứa 3 x 2.5" SSD hoặc HDD miễn là chúng có độ dày 10mm trở xuống.
• Tray chứa 4 x 2.5" SSD có độ dày dưới 7.5mm.
• Một khay gắn đa năng được thiết kế để chứa một switch nhỏ hoặc các thiết bị khác. Có các khe cho velcro và dây zip.

Danh sách các bộ phận đã mua - Tùy chọn

Nút
DIYhz Momentary Push Button Switch

OLED
OLED Display - MakerFocus 2pcs I2C OLED Display Module 0.91 Inch I2C SSD1306 OLED

Đèn LED RGB
ALITOVE 100pcs WS2812B Addressable 5050 smart RGB LED Pixel light on Black Heat Sink

Dây
Elegoo EL-CP-004 120pcs Multicolored Dupont Wire

Adapter ổ cứng
StarTech.com SATA to USB Cable - USB 3.0 to 2.5” SATA III Hard Drive Adapter

Vít đầu tròn dùng làm núm
uxcell Computer Graphics Card 6-32 Round Head Knurled Thumb Screws Silver Tone 10pcs

Mũ Raspberry Pi chính thức
https://www.pishop.us/product/raspberry-pi-poe-hat/

Header 4 Pin cho POE Hat Standoff
SSQ-102-01-G-D

GPIO Header standoffs
GPIO Stacking Header cho Pi A+/B+/Pi 2/Pi 3 (Chân 2x20 siêu dài)

Vít
M2.5 Nylon Đen nhưng bất kỳ sự kết hợp nào của M2.5 standoff hoặc đai ốc cũng nên hoạt động.

Lấy cảm hứng một phần từ: https://www.thingiverse.com/thing:3022136 và bạn có thể tìm thấy một số gợi ý sử dụng liên kết này cho OLED nếu bạn cần.

Một hướng dẫn khác để thiết lập OLED của bạn có thể được tìm thấy tại trang web Adafruit.

Cập nhật Mô hình:

• 07-02-2021 - Nút khay Pi4 chỉ và khay HDD Pi4 không có LCD (tức là chỉ nút) cũng đã cố gắng cải thiện việc đặt tên và sắp xếp các tệp được liệt kê ở đây.
• 07-03-2021 - Thêm một núm có thể in 3D nhưng khó in, chiều cao lớp .1 dường như hoạt động tốt nhất. Ngay cả như vậy, chốt có thể cần một chút mài để trượt vào. Sử dụng keo siêu dính để gắn.
• 08-07-2021 - Thêm khay Pi Zero. Một cái có OLED và một cái không có.
• 10-11-2022 - Thêm khay cổng Keystone với hỗ trợ cho 1-3 cổng (v2)
• 10-12-2022 - Khay ngăn kéo nửa chiều rộng để lưu trữ cáp/ốc vít/v.v. (v2)
• 10-18-2022 - Khay Pi Rack Trái/Giữa/Phải (v2) - độ chính xác/khớp tốt hơn nhưng vẫn khá chặt từ thử nghiệm của tôi. Bạn có thể muốn một chút keo siêu dính nếu nó có vẻ lỏng lẻo bây giờ.
• 10-19-2022 - Khay Pi4 v2 cơ bản, núm/kéo trượt, cập nhật cho các khay keystone
• 01-02-2023 - Khay Pi4 v2 cơ bản, đã sửa một vấn đề với lỗ cho giá đỡ pi.
• 11-22-2023 - Raspberry Pi 5 dường như hoạt động tốt với các khay Pi3. Tôi sẽ gán nhãn lại như vậy.

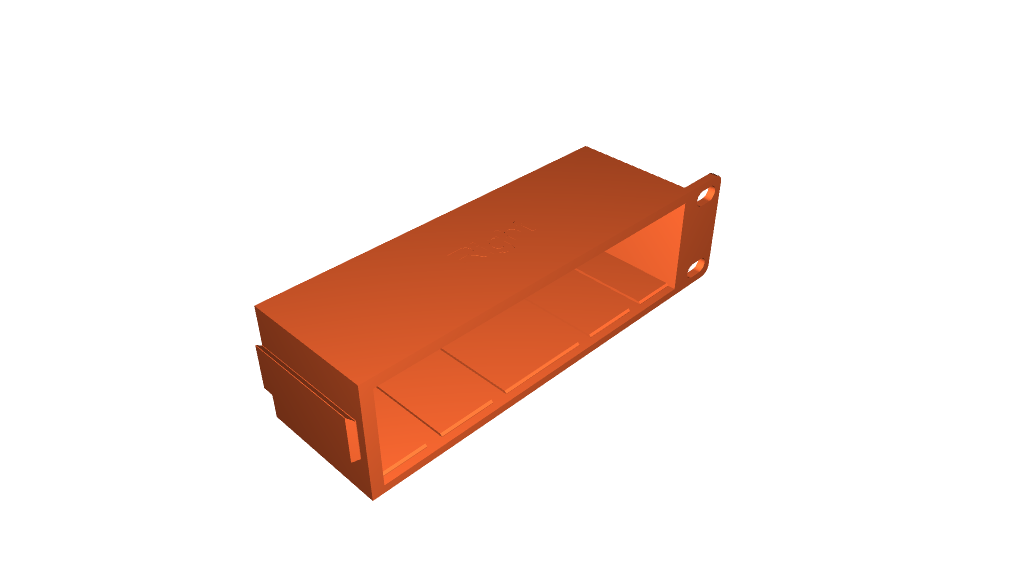

• 11-24-2023 - Khay HDD v2. Chứa 3 x ổ đĩa 2.5" có thể là SSD hoặc HDD dày 10mm.

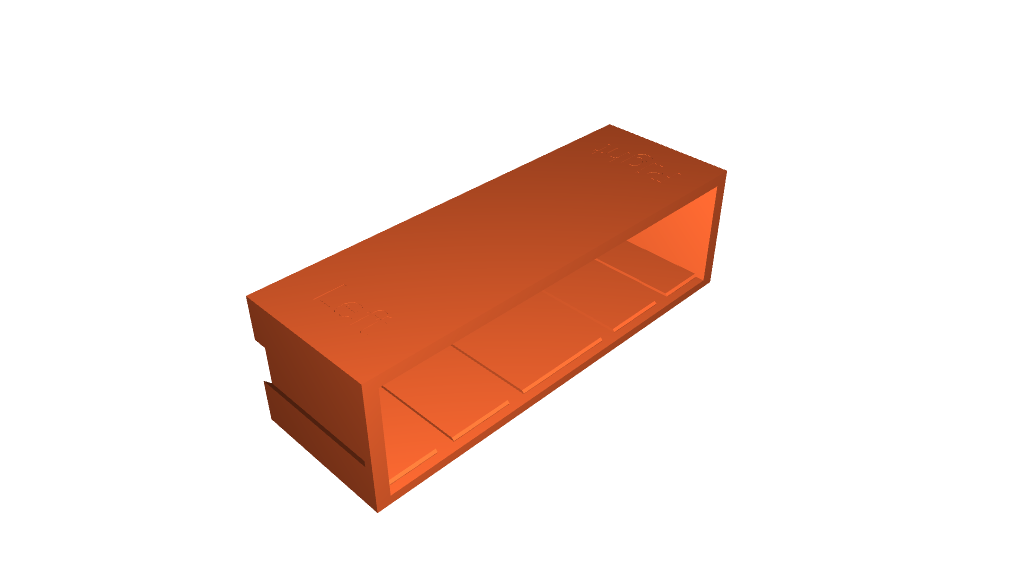

• 11-25-2023 - Khay SSD v2. Chứa 4 x ổ đĩa SSD 2.5" dày 7.5mm hoặc mỏng hơn. (Samsung 870 evo hoạt động ví dụ)
• 11-25-2023 - Khay Đa Năng - có thể được sử dụng để giữ các công tắc nhỏ hơn hoặc các thiết bị khác. Có các khe cho velcro hoặc dây buộc zip. Rất muốn nghe cách nó hoạt động cho bạn
• 02-04-2024 - Đã xuất bản v2 cho Blanks, Vented, Pi Zero và Pi 3/5 và 4s. Nên sửa mặt trước bằng phẳng với Rack.

Đã thử\Không hoạt động Khay HDD đơn 2.5" - Chỉ không đủ chỗ cho một khay đơn HDD
