Bộ vỏ Bolt-On AAIO cho QMX

Tác giả evadub

Lượt tải: 2
Lượt thích: 0
Lượt coi: 32
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 1 MB· 1 MB

File 5 1 MB

Bolt_on_type_PTT_MIC_5521_1784618488.stlSTL · 396,3 KB
Bolt_on_type_PTT_MIC_USBC_1784618489.stlSTL · 378 KB
Bolt_on_type_PTT_MIC_1784618490.stlSTL · 137,5 KB
Port_cover_for_bolt-on_enclosure_1784618490.stlSTL · 95,6 KB
Frame_1784618491.stlSTL · 57,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #414445
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 21/07/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: bolt
speaker
mic
qmx
aaio

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

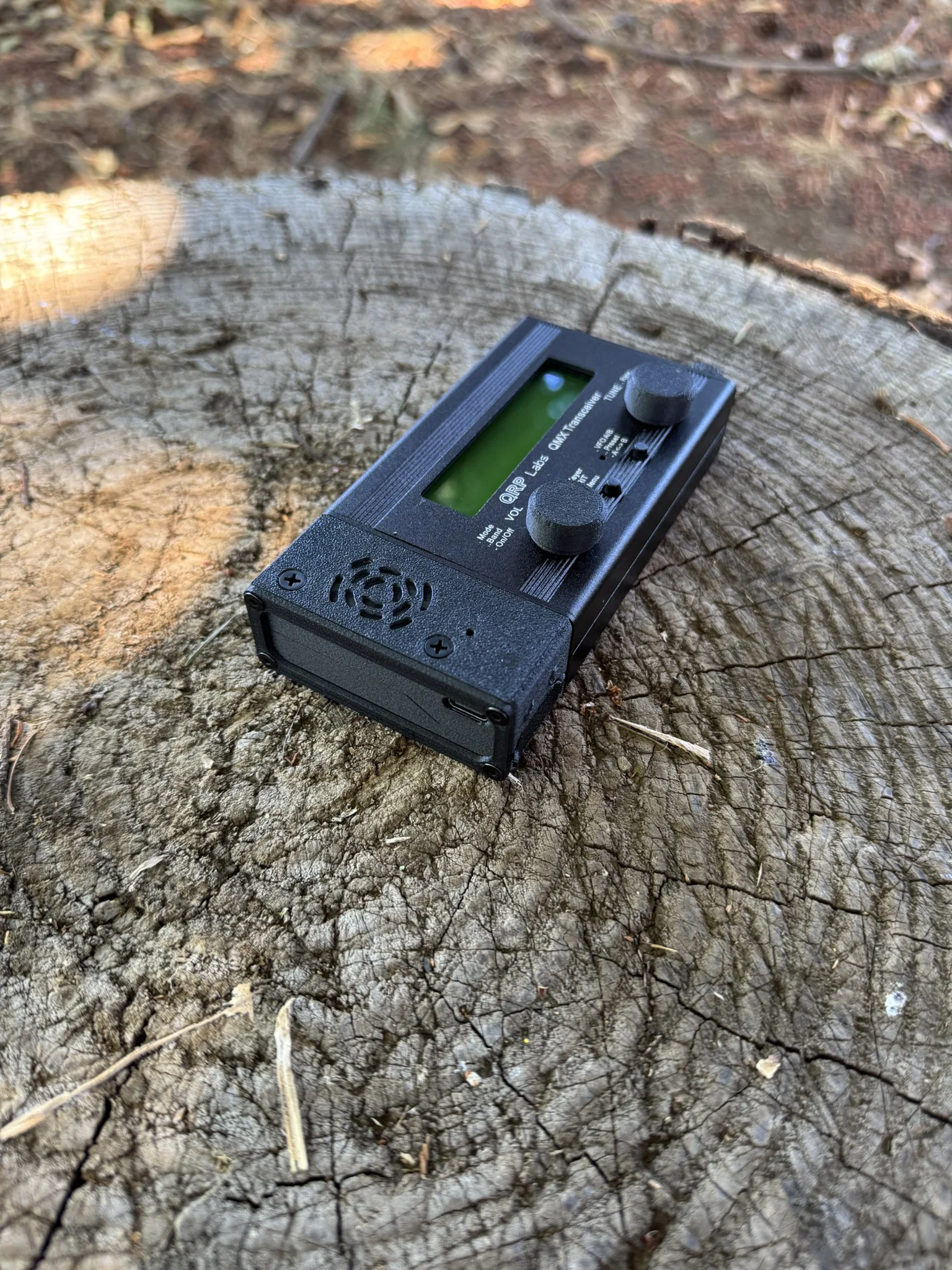

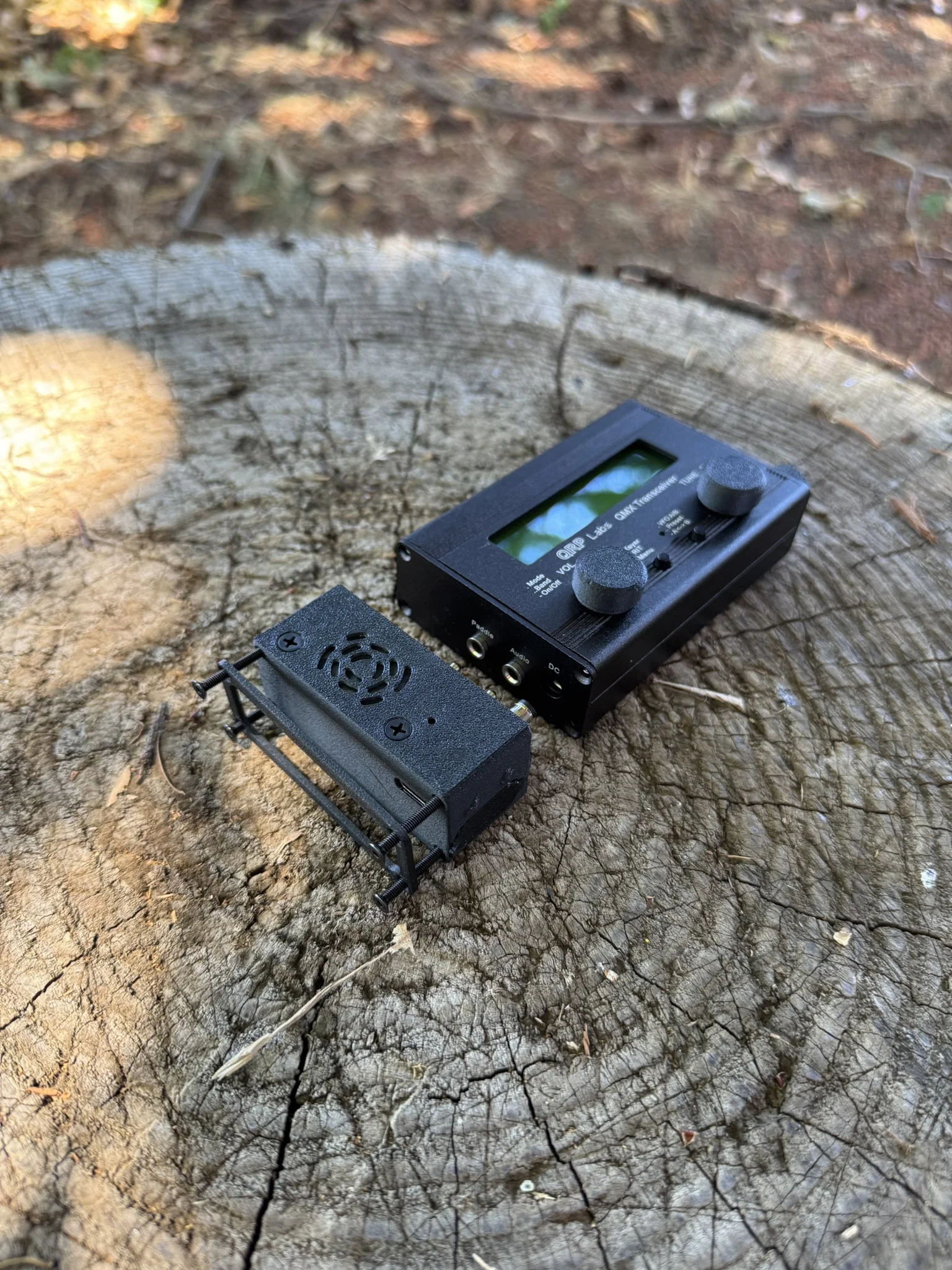

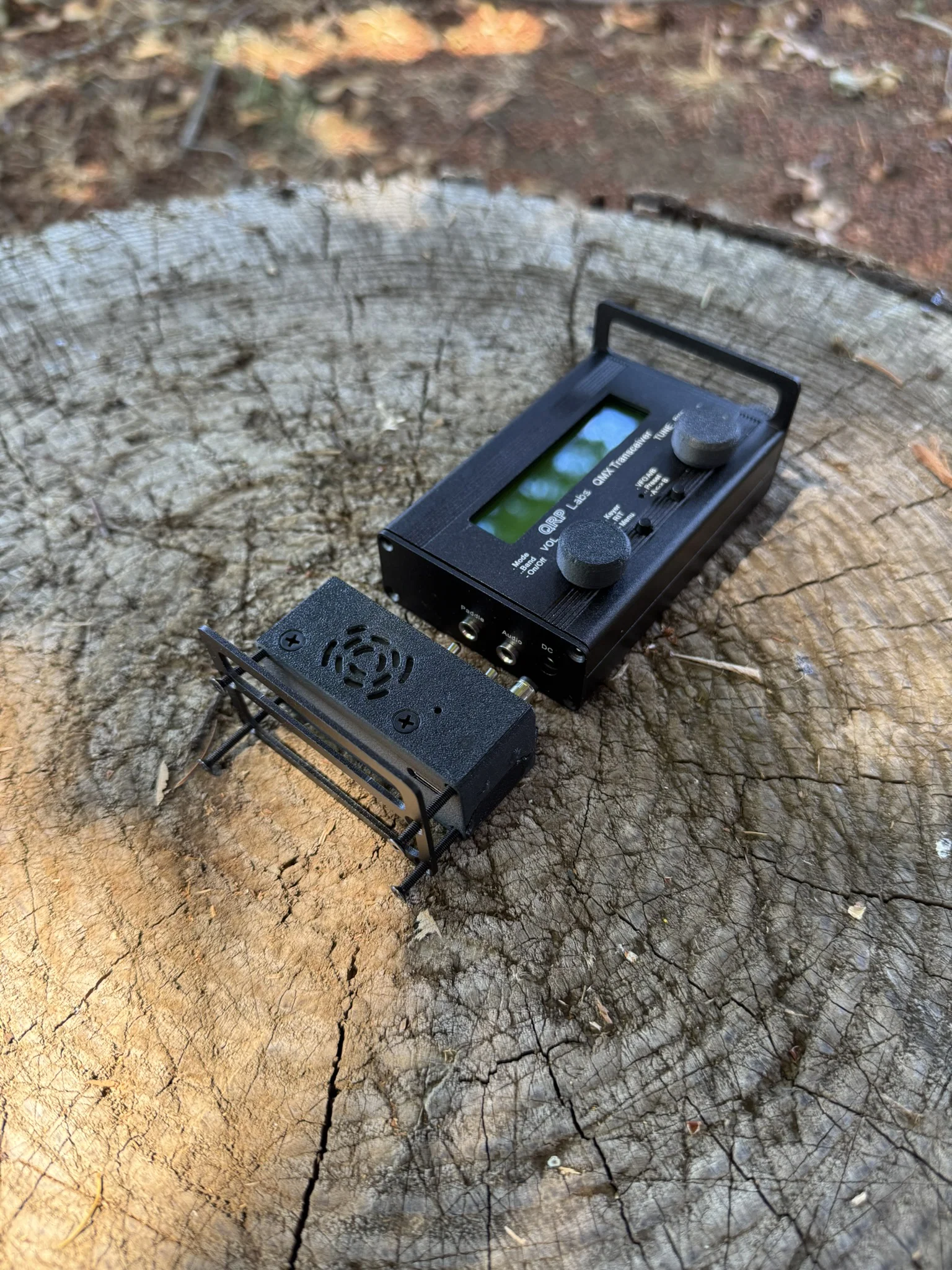

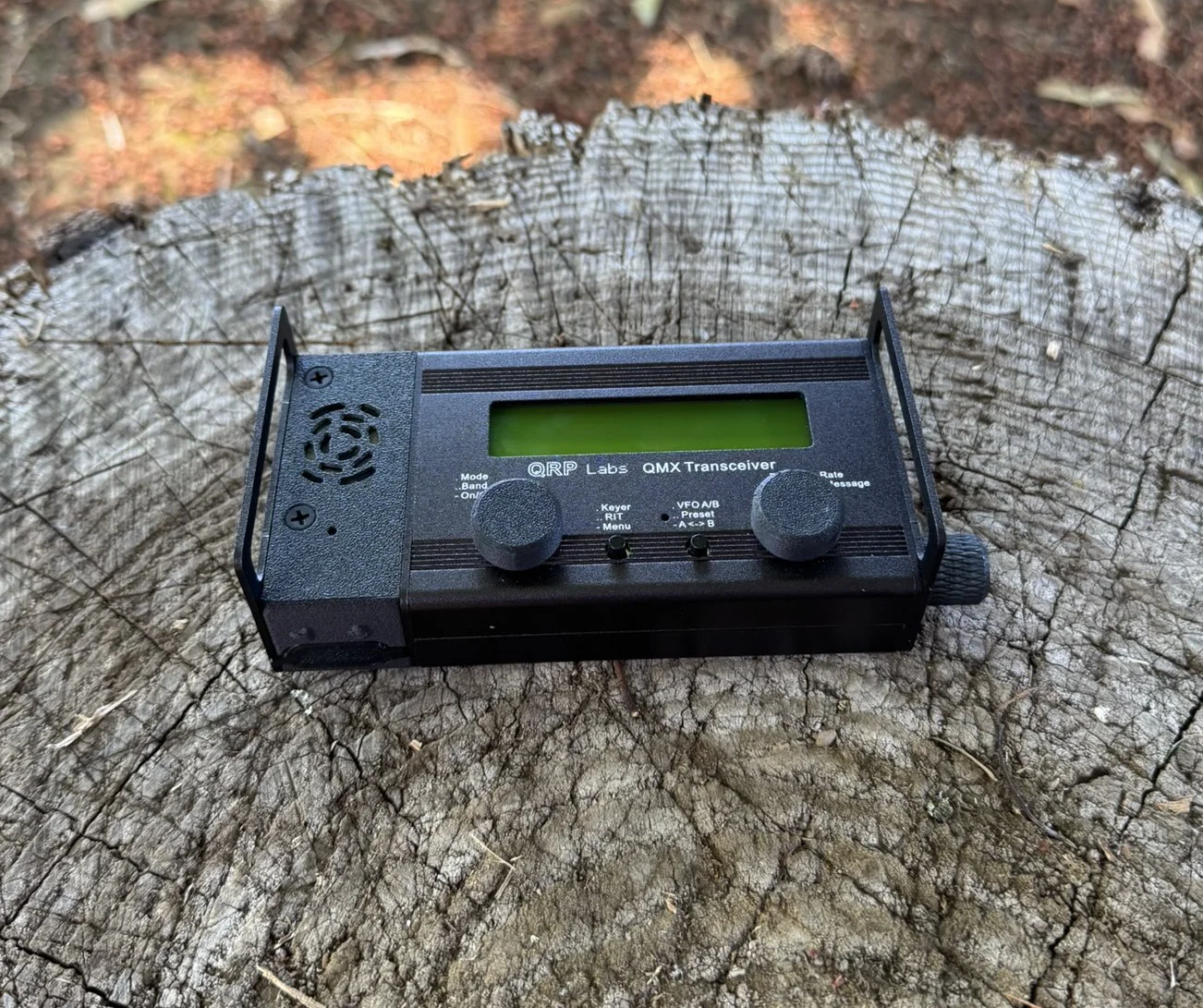

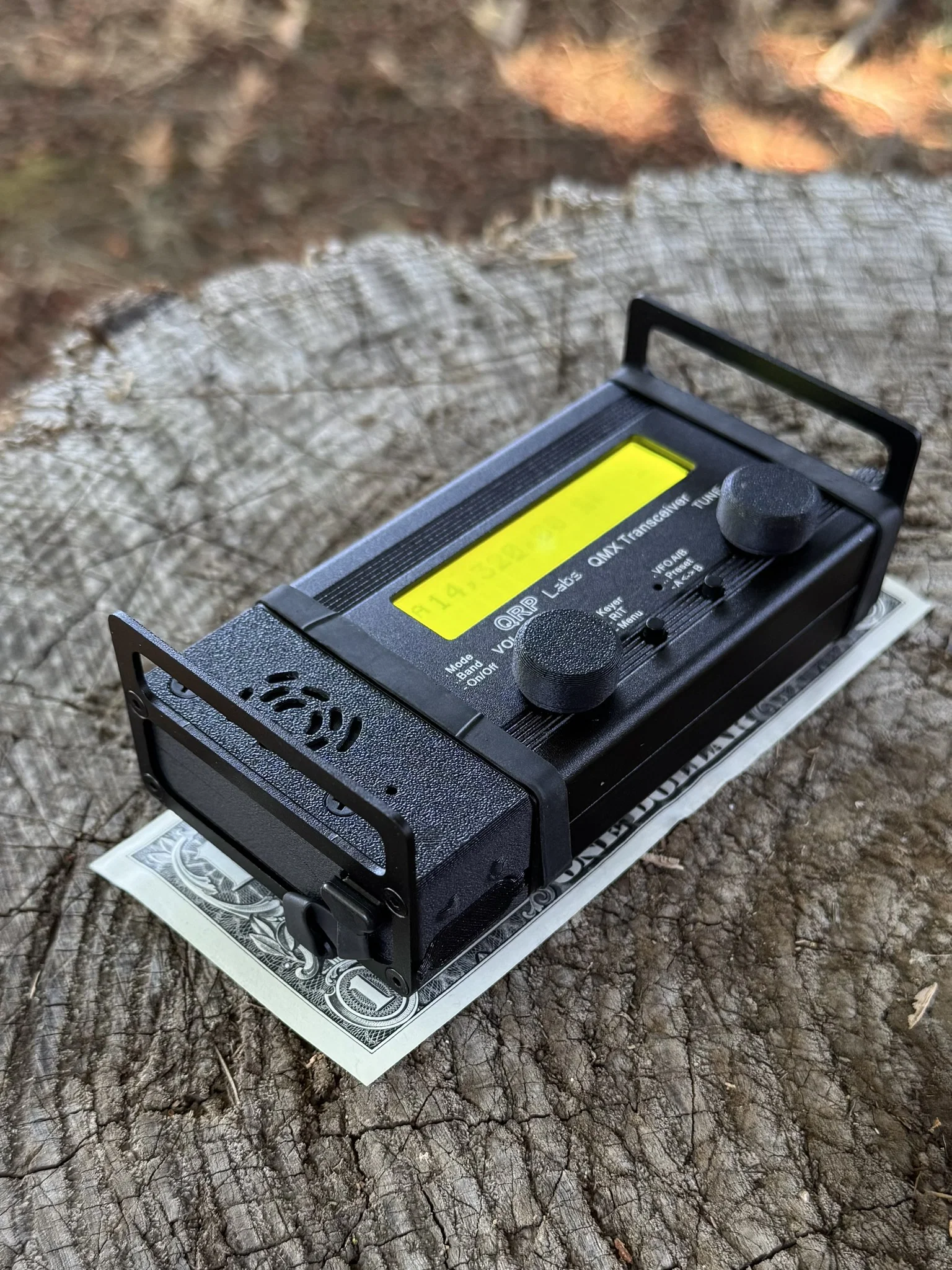

Đây là phiên bản lắp bắt vít (bolt-on) dành cho board AAIOv1.

Bắt buộc phải lắp cùng với tấm nền dày 1.5-1.6mm ở phía mặt radio. Bạn có thể dùng tấm nhôm gốc, thanh ray bên gốc hoặc một trong các thiết kế tấm ốp cuối (end plate) mà mình đã đăng tải, nhưng tuyệt đối không dùng với các loại tấm ốp hoặc thanh ray dày hơn 1.6mm hoặc mỏng hơn 1.5mm.
Bạn cần in và sử dụng khung ở phía ngoài cùng bên trái của bộ vỏ nếu không dùng thanh ray bên gốc.
Nếu có nhựa TPU, mình khuyên các bạn nên in thêm nắp đậy cổng (port cover). Việc không sử dụng nắp đậy sẽ làm giảm chất lượng âm thanh đáng kể.

Khuyến nghị in với độ phân giải layer 0.2mm.

Nếu bạn đã có sẵn bản AAIO kiểu cắm (plug-in) và muốn thử nghiệm phiên bản này, bạn sẽ cần chuẩn bị (4x) ốc đầu bằng m2.5x33mm. Mình nghĩ ốc 35mm cũng sẽ vừa nhưng chưa thử nghiệm thực tế (mình sẽ cập nhật sau khi đã kiểm tra).
