Tay cầm Commodore 1311 (cần gạt + vòng khóa)

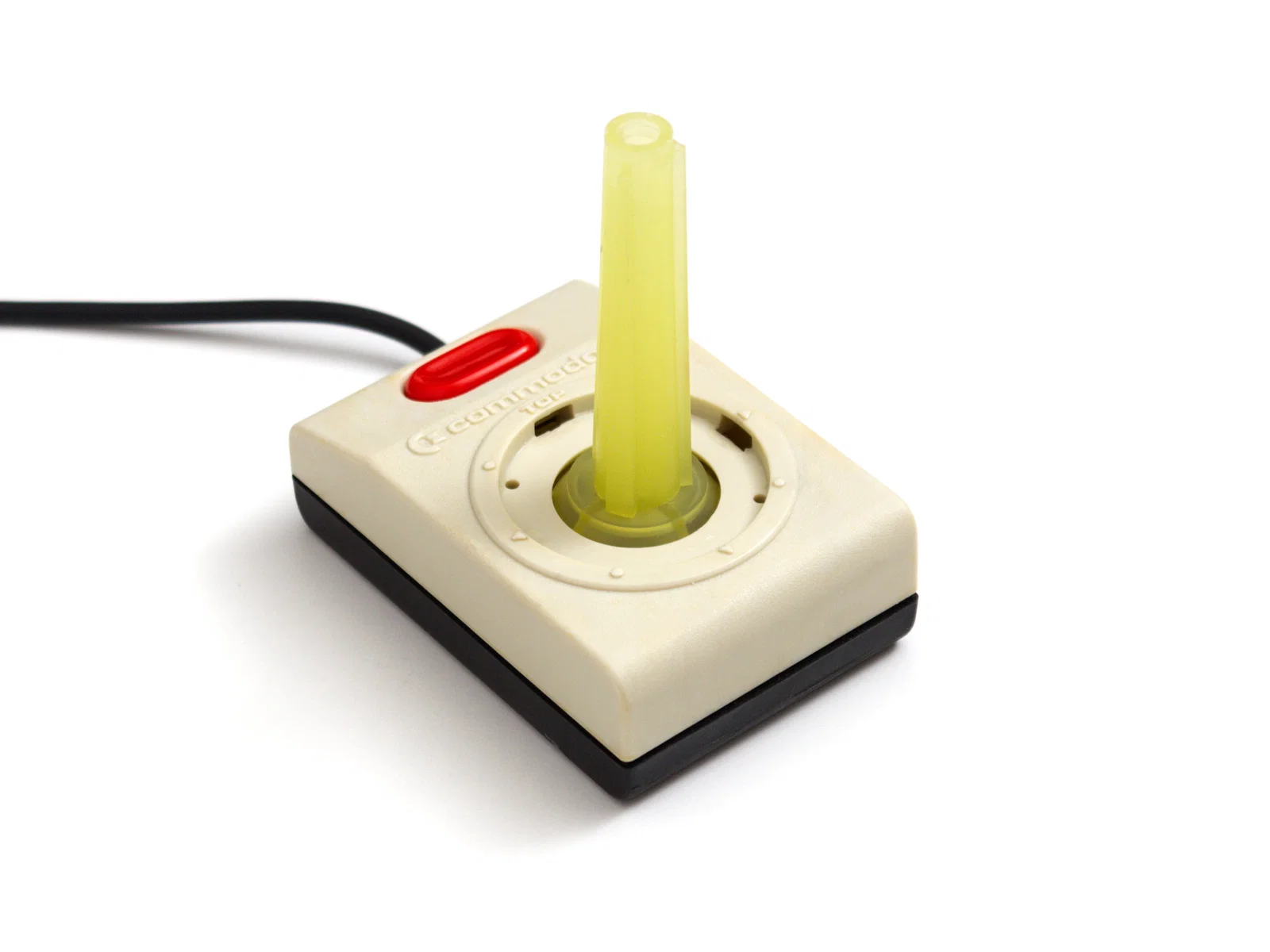

Mình có một chiếc tay cầm Commodore 1311 nhưng bị mất phần bọc cao su ở cần gạt và vòng khóa thì đã gãy. May mắn là mình có vài chiếc nguyên bản để đối chiếu, nên mình đã thiết kế lại hai linh kiện này bằng FreeCAD.

In ấn

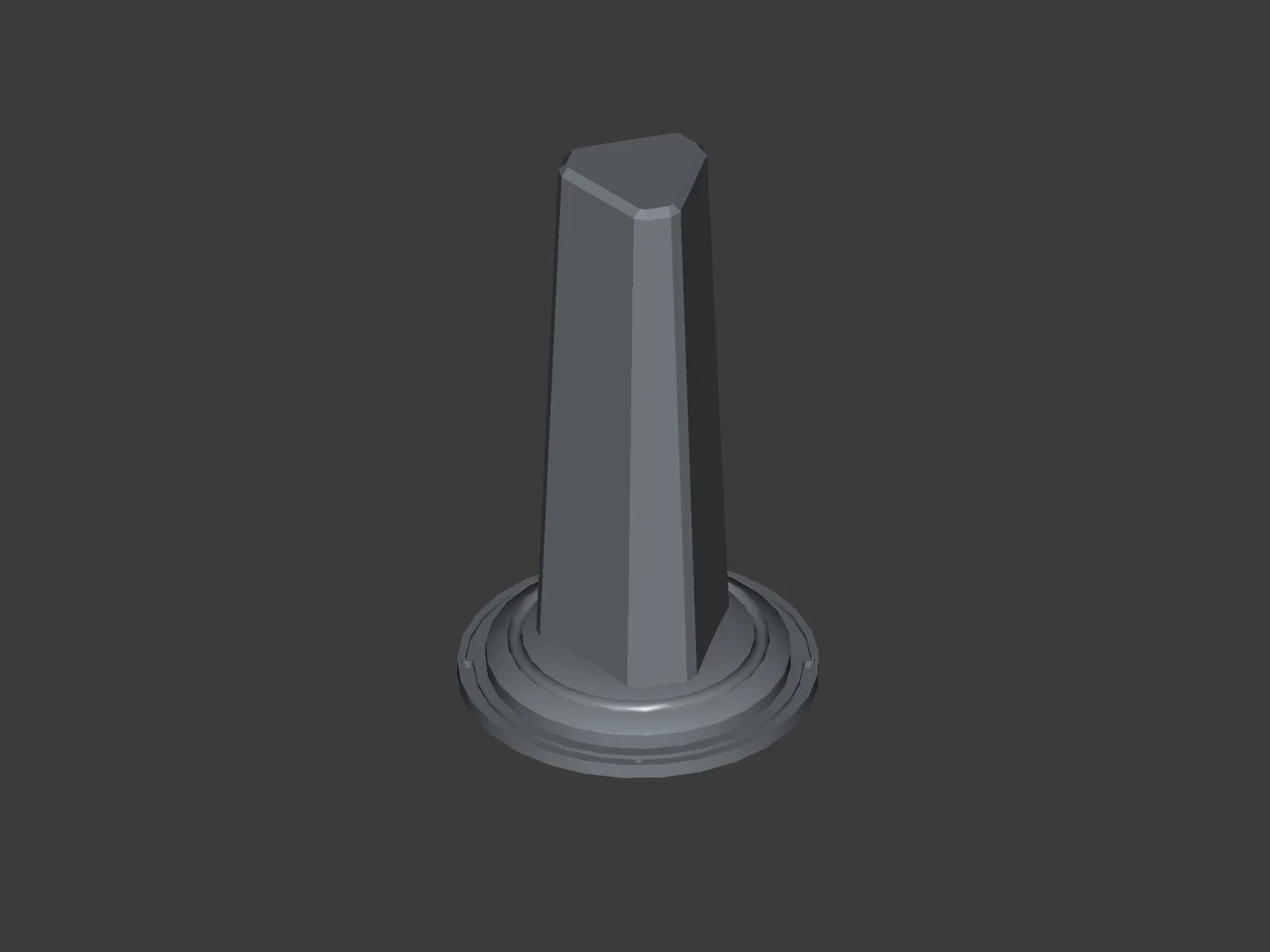

Cần gạt (Stick)

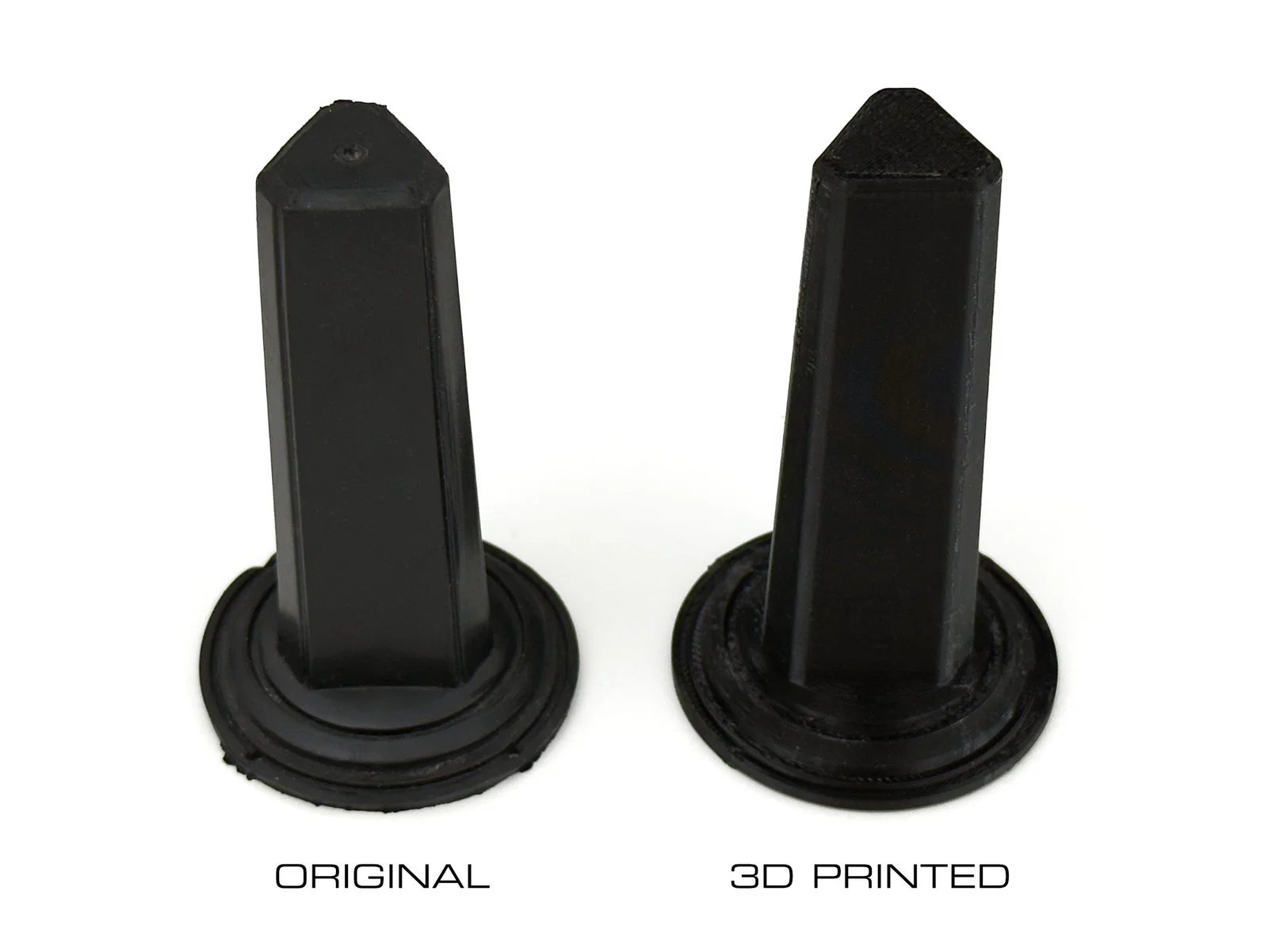

Mình in cần gạt bằng nhựa TPU 95A màu đen. Mình phải giảm độ dày của cần vì nhựa TPU 95A cứng hơn lớp cao su zin. Mình khuyên bạn nên in với chiều cao lớp biến thiên (variable layer height) để phần đế có độ chi tiết tốt hơn. Phần support trên cần có thể hơi khó tháo; mình đã dùng kìm để gỡ chúng ra khỏi hốc bên trong.

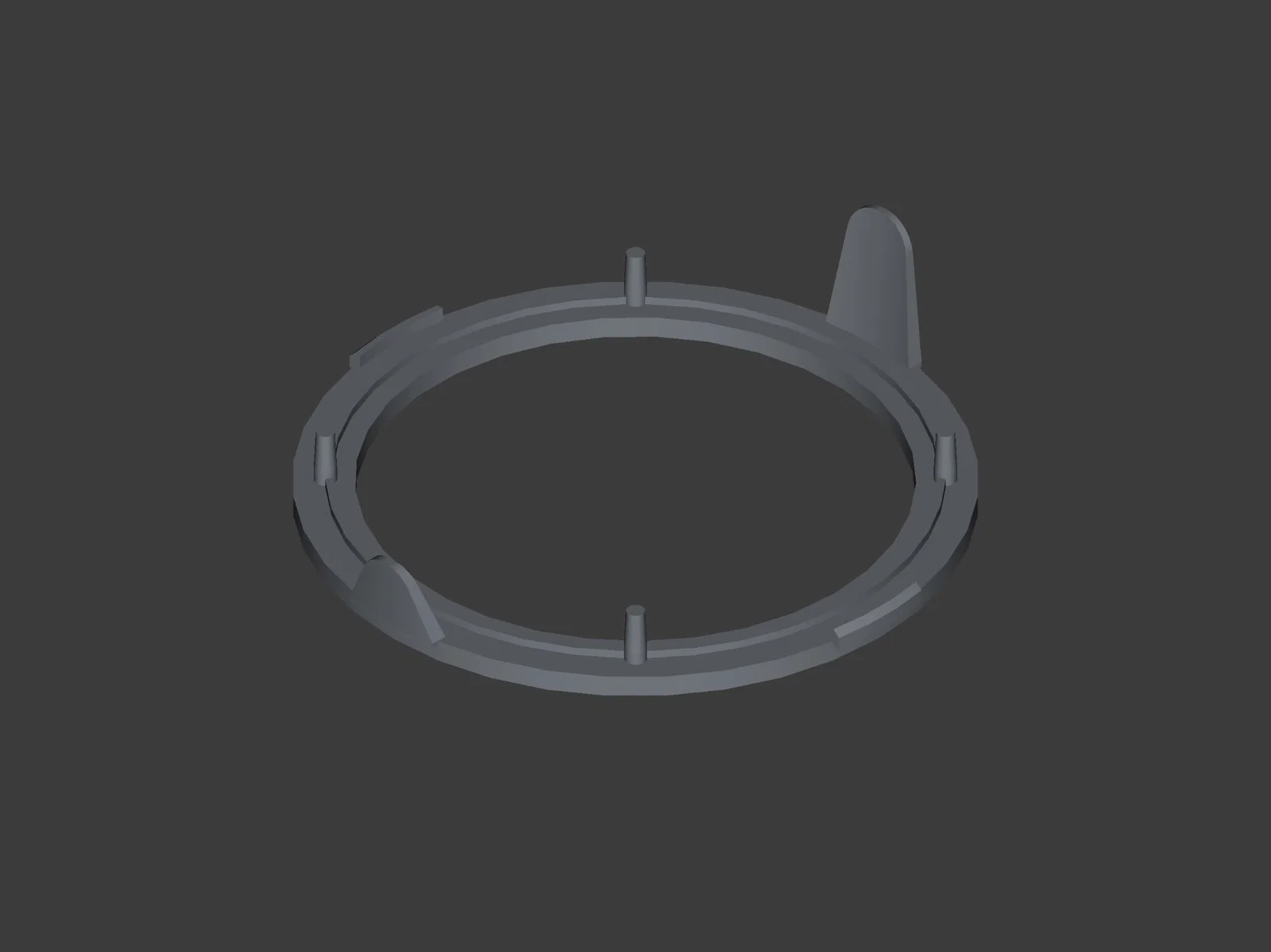

Vòng khóa (Locking ring)

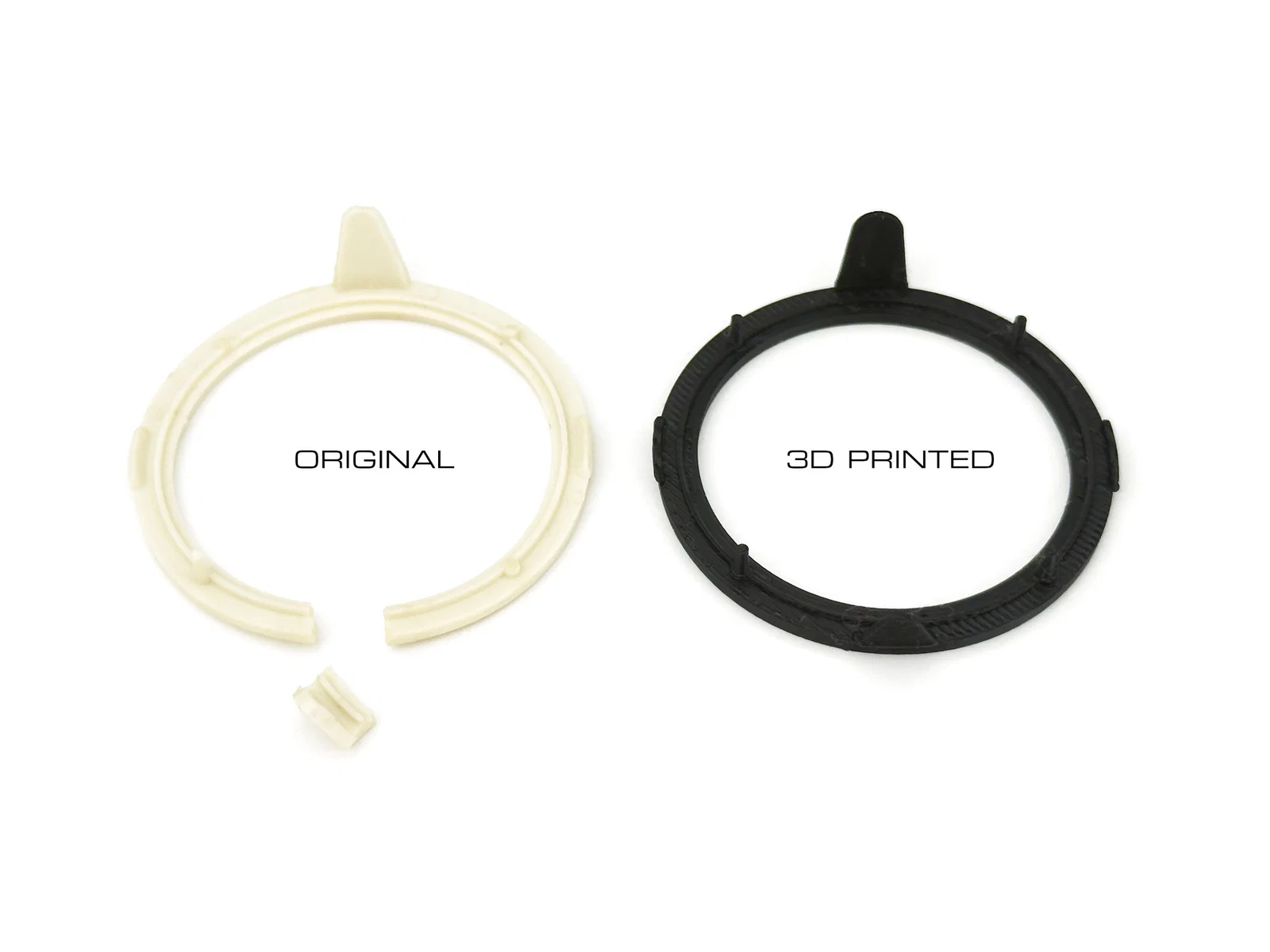

Bạn nên dùng nhựa PETG cho linh kiện này. Không cần support. Nếu dùng PLA, các móc nhỏ sẽ dễ bị gãy khi bạn lắp vào hoặc trong quá trình sử dụng. Vì không có màu trùng khớp, mình in màu đen để nhìn cho đồng bộ với cần gạt.

Lắp ráp

Hãy nhìn vào hình vuông được tạo bởi bốn lỗ ở đế của cần gạt; xoay cần gạt sao cho các cạnh của hình vuông song song với đế của joystick, và phần đáy của hình tam giác trên cần gạt hướng xuống dưới. Hãy đảm bảo bạn đã làm sạch các lỗ trước khi lắp vòng khóa.

Phần móc lớn nhất trên vòng khóa phải nằm ở phía dưới.

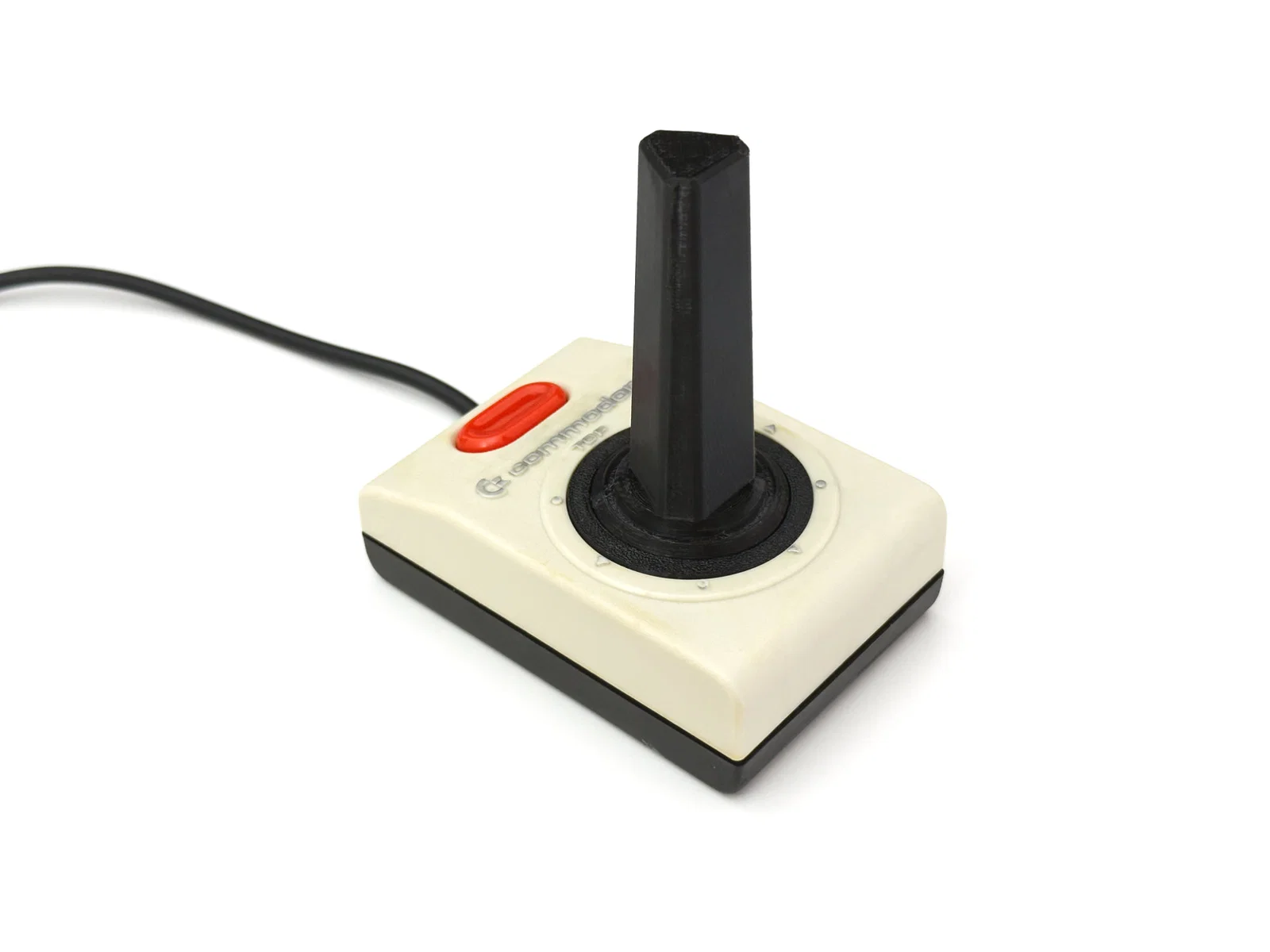

Tham khảo hình ảnh bên dưới nhé:

Lắp vòng khóa vào cần gạt, chú ý cẩn thận kẻo gãy các chốt, sau đó đặt hai mảnh vào đúng vị trí. Uốn nhẹ vòng khóa để các móc ở cạnh khớp vào các lỗ trên đế là xong.
