Giá đỡ GPU RGB hình lục giác

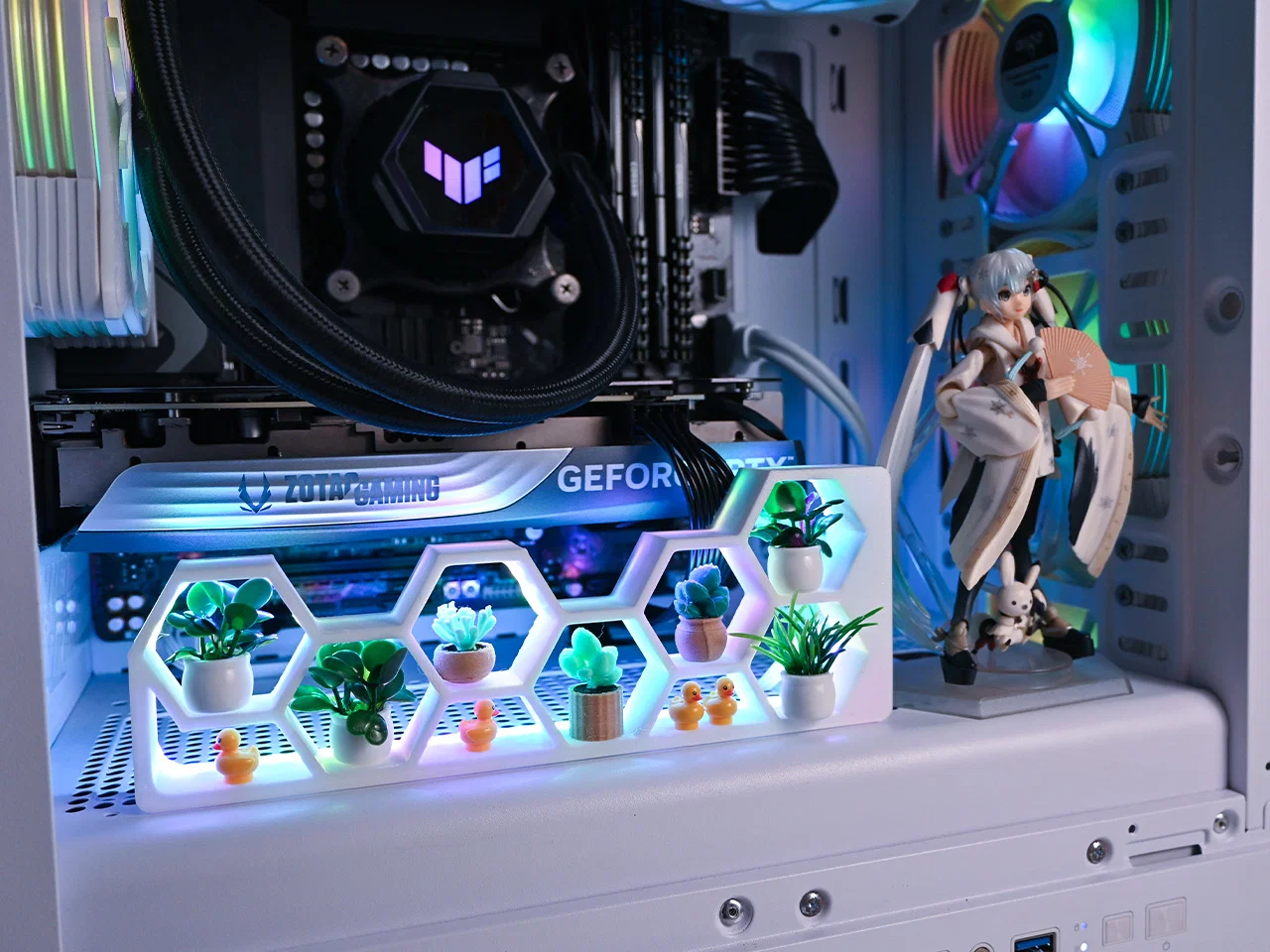

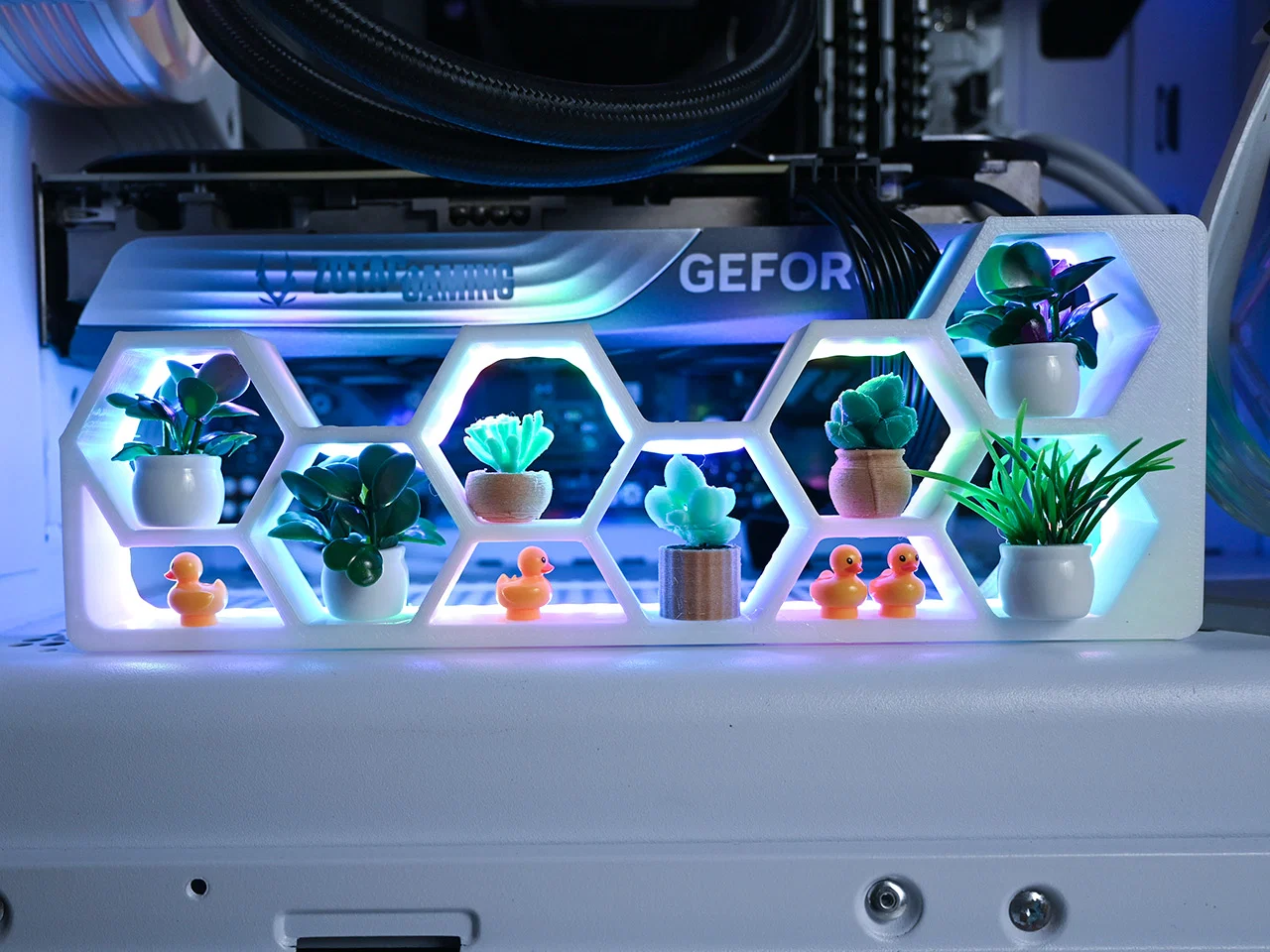

Đây là kệ lục giác RGB để bày mô hình trong thùng máy PC, đồng thời còn kiêm luôn chức năng làm giá đỡ GPU.

Anh em cứ thoải mái remix trên Tinkercad nhé.

Cần khoảng 1-2.5 khe PCI trống bên dưới card đồ họa.

Dĩ nhiên, nếu không muốn làm giá đỡ thì bạn có thể bỏ qua phần đó và chỉ in mỗi phần kệ lục giác thôi.

HƯỚNG DẪN LẮP RÁP - VIDEO

Đang thực hiện

HƯỚNG DẪN LẮP RÁP - SƠ ĐỒ

DANH SÁCH LINH KIỆN

Đây là các đường link liên kết AliExpress của mình. Giá vẫn vậy thôi nhưng mình được hưởng hoa hồng nhỏ - điều này giúp mình có kinh phí cho các dự án sắp tới. 👍

• Ốc M3 (2 con M38, 2 con M312)
• 2 con tán M3 (M3 Nuts)
• 2 vòng đệm M3 (Washers) - Không bắt buộc. Phần giá đỡ có thể bị nứt nếu siết quá chặt. Bạn có thể khắc phục bằng cách dùng ốc đầu to và tăng thêm infill, hoặc in thêm miếng đệm.
• 2-3 viên nam châm 10*3 - Không bắt buộc. Bạn có thể dùng băng dính hai mặt để cố định kệ lục giác.
• Dải LED 5V 3 chân 5mm WS2812B COB

CÀI ĐẶT IN CỦA MÌNH

• Nhựa PETG.
• Infill Gyroid 15%.
• Tối thiểu 3 tường (walls) & 3 lớp vỏ (shell layers).
• Chiều cao lớp in 0.2~0.25mm.
• Không cần support, không cần brim.

GIỚI HẠN KÍCH THƯỚC MÔ HÌNH

• Chiều cao tối đa 31mm.
• Chiều rộng ở đáy khoảng 18.2mm, ở giữa là 36.6mm.
• Độ sâu 23mm.
• Nên vừa với một số mô hình tỷ lệ 1:12, hoặc bạn cứ resize các file 3D cho vừa vặn là được.
• Mô hình Cây cảnh | Hoa | Đồ ăn | Đồ uống | Sách |
