Kệ mini server rack 10 inch sử dụng nhôm định hình 2020
- Lượt tải
- 2
- Lượt thích
- 0
- Lượt coi
- 91
- Bản remix
- 0
- Bình luận
- 0
File 9 2,7 MB
- 2U_1782808604.stepSTEP · 182,1 KB
- 6U_1782808605.stepSTEP · 546,2 KB
- 3U_1782808606.stepSTEP · 271,1 KB
- 4U_1782808607.stepSTEP · 360,3 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #406301
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

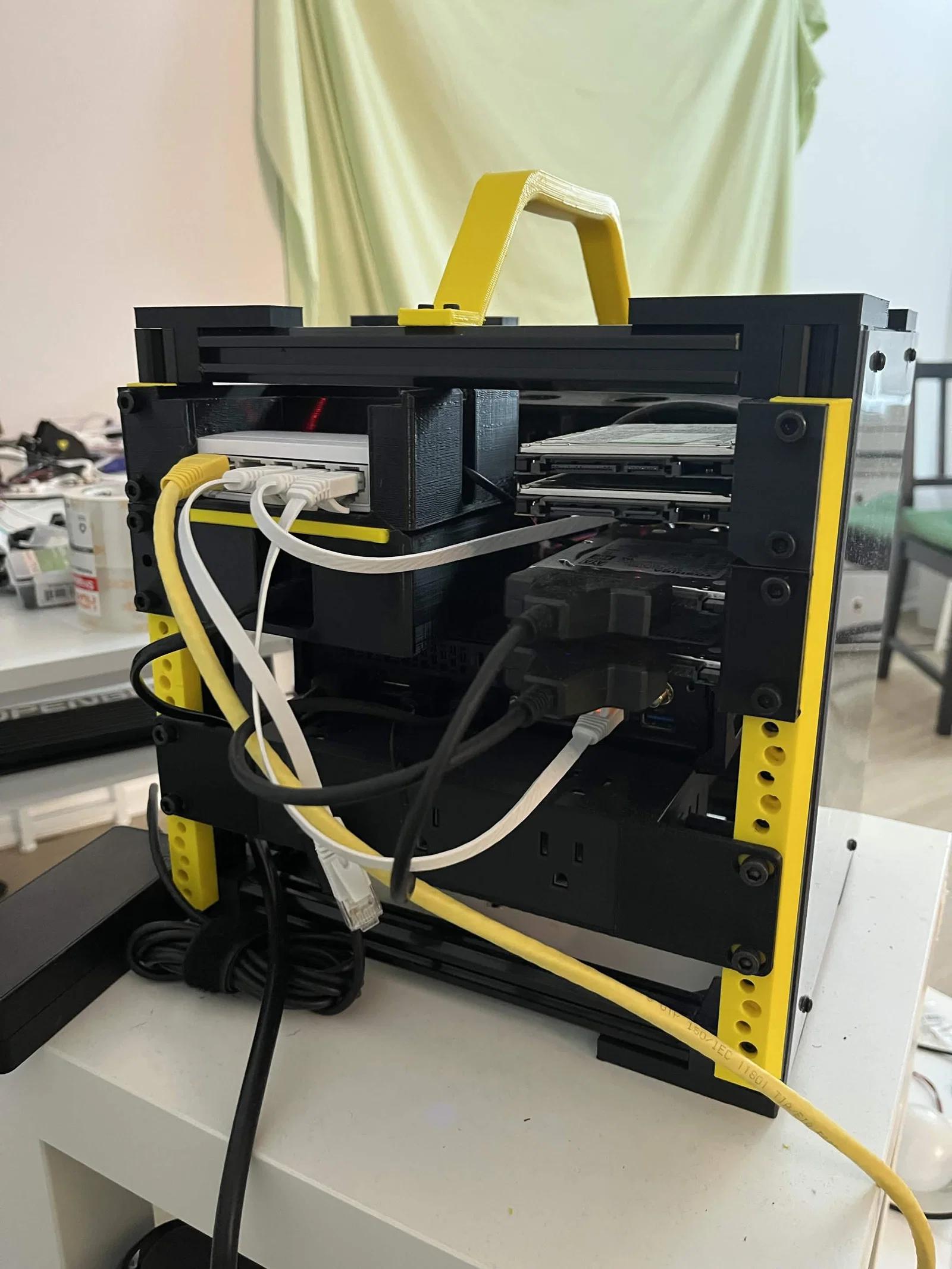

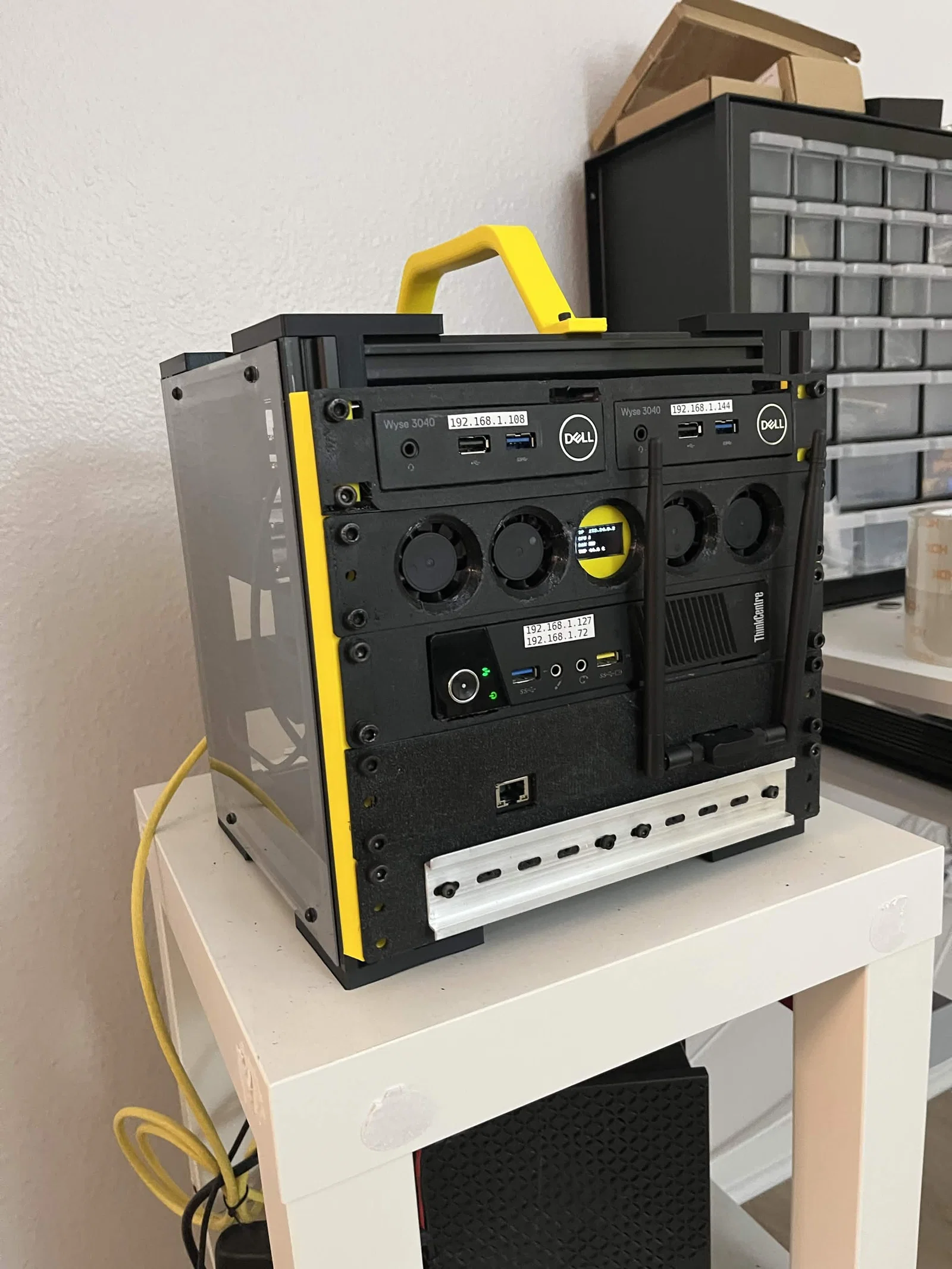

Kệ rack in 3D toàn bộ thì nhìn rất đẹp, nhưng mà thời gian in quá lâu, mỗi lần muốn nới rộng thêm là cực hình, mà nó lại còn khá ọp ẹp nữa.
Danh sách linh kiện (BOM):
- 4 x (N+1) x 50mm thanh nhôm định hình: ví dụ nếu bác cần 3U thì bác cần (3+1) x 50 = 200mm
- 4 x 200mm thanh nhôm định hình: dùng để làm chiều rộng 10 inch cho kệ rack
- 4 x thanh nhôm định hình tùy chọn: để tạo độ sâu, bác có thể dùng loại 200mm nếu muốn làm đế hình vuông
- 50 x ốc M3x10
- 50 x đai ốc M3 (slide nuts)
- 12 x đai ốc M5 cho mỗi U (thực tế chỉ cần 8 cái thôi, cũng chẳng ai dùng lỗ ở giữa làm gì)
- ốc M5 để bắt thiết bị lên rack, mình dùng loại 12mm và 16mm
Thông số in
- Định dạng
- fcstdstep
- Số file mô hình
- 9
- Tổng dung lượng
- 2,7 MB
- File lớn nhất
- 640,2 KB
