Đế chuyển đổi gắn quạt 92x25mm cho Orico dock 1

2 hình

Dụng Cụ Tiện Ích

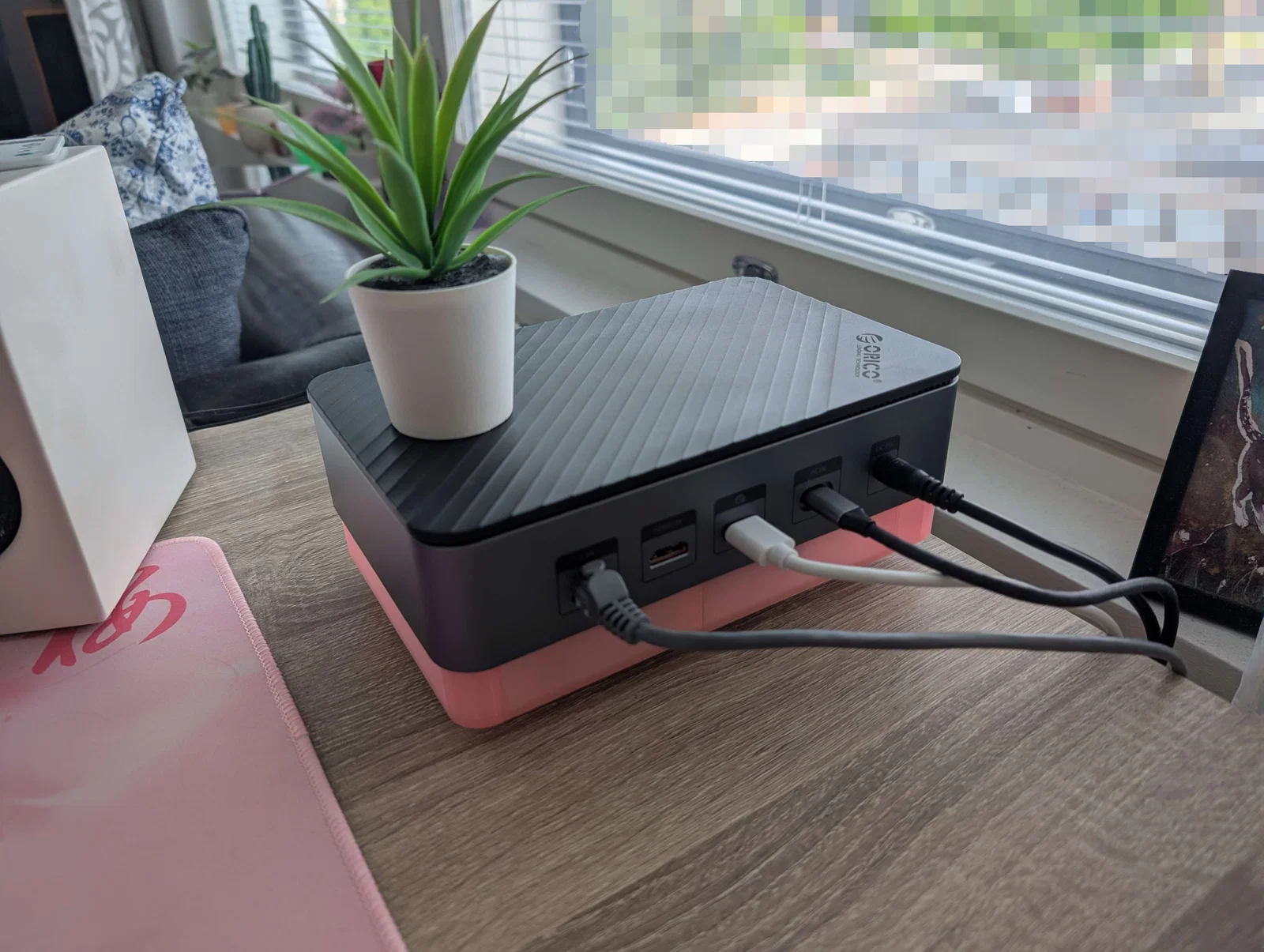

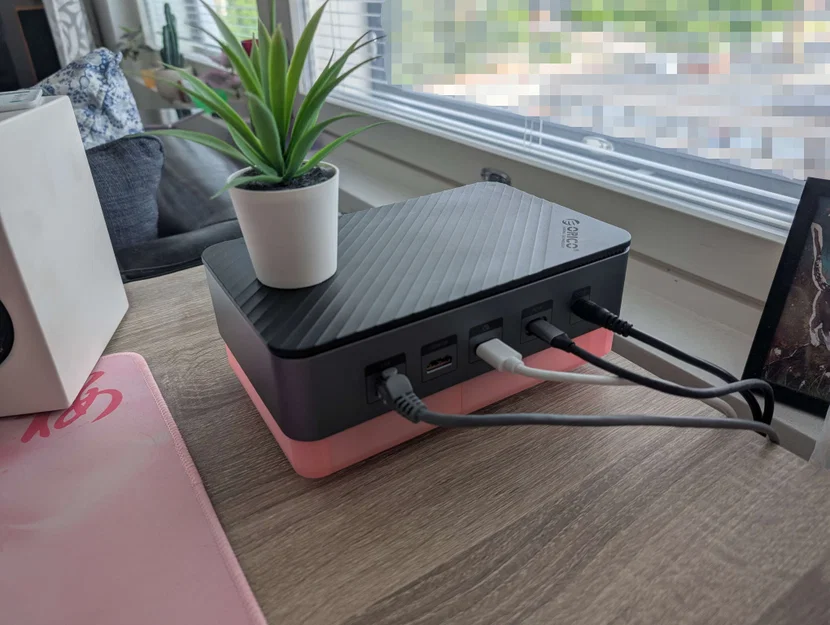

Đế chuyển đổi gắn quạt 92x25mm cho Orico dock

Tác giả Kuunkulta_2801056

Lượt coi
34

File 2 976,1 KB

  • Orico_dock_base_1782565023.stlSTL · 876,8 KB
  • Optional_feet_1782565024.stlSTL · 99,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Chuyện là mình mới mua cái dock, nhưng cái quạt zin nó kêu to quá làm bà xã mình cằn nhằn suốt, thế là mình bỏ thời gian thiết kế lại nguyên cái đế mới cho cái dock này để lắp được quạt to hơn và êm hơn nhiều.

Thiết kế này in rất dễ, vì luồng khí đã được cải thiện tốt hơn nên bạn không cần phải lo lắng về việc chọn nhựa in đâu, cứ dùng PLA là ổn áp rồi.

Cách tháo dock cũng đơn giản lắm, bạn chỉ cần gỡ mấy cái chân đế ở đáy ra là thấy 4 con ốc. Tháo 4 con ốc đó là lấy được khay ổ cứng ra thôi. Nếu khó quá thì dùng cái nạy nhựa khều nhẹ ở mấy mép là được, nó không dán keo hay có ngàm nhựa gì đâu, rất dễ dàng.

Ở mặt dưới của bo mạch chính, bạn sẽ thấy cái quạt được kết nối bằng jack 2-pin 5V DC, bạn chỉ cần đấu nối dây của quạt mới vào đó là xong. NHỚ LƯU Ý: CHỈ DÙNG QUẠT 5V LOẠI KHÔNG CÓ PWM NHA!!

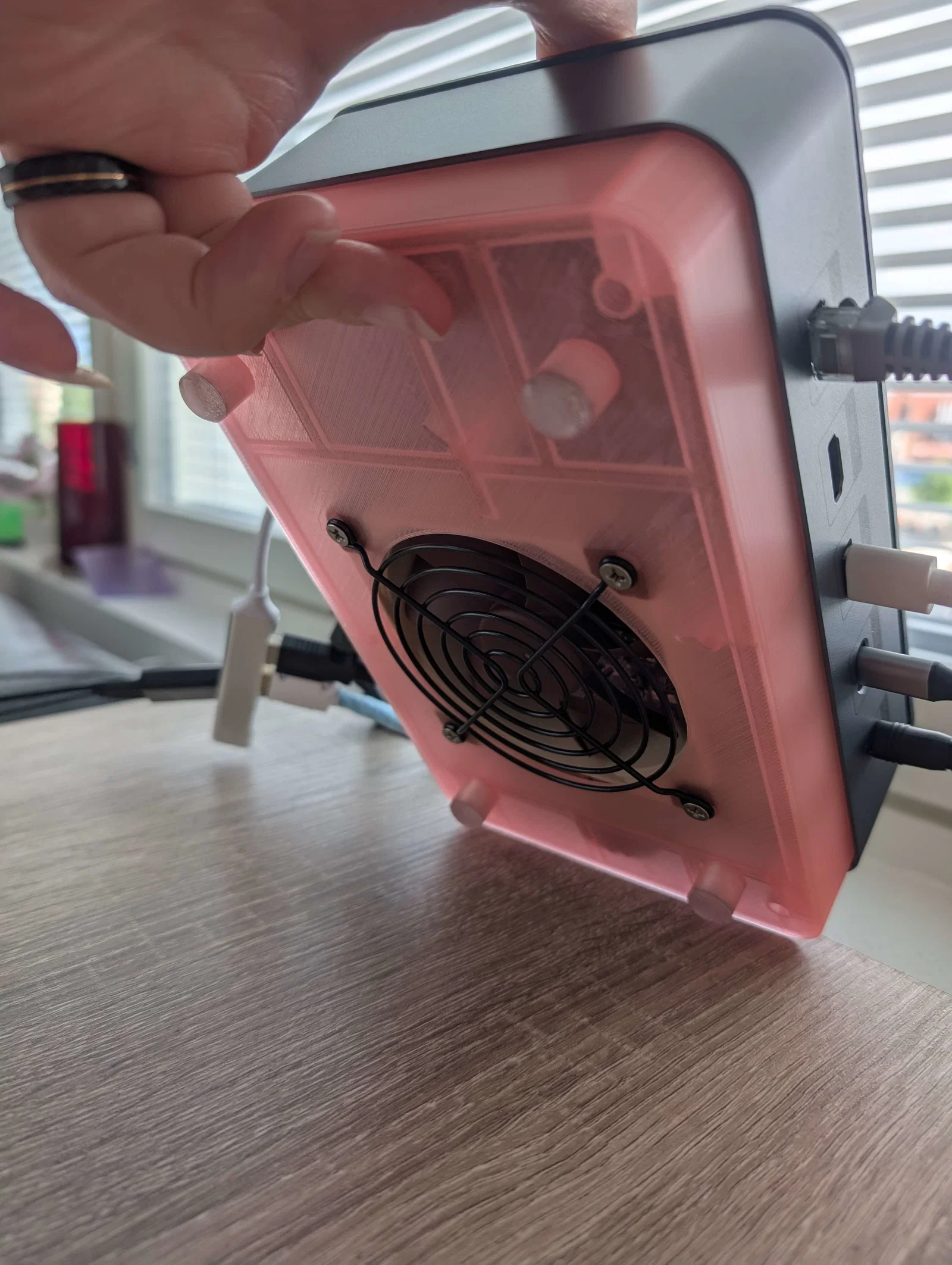

Thiết kế này dành cho quạt kích thước 92mm, dày 25mm, nhưng dùng quạt loại mỏng hơn vẫn lắp vừa nhé.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
976,1 KB
File lớn nhất
876,8 KB
