Vỏ bảo vệ Hydrophone cho đĩa Piezo 27mm
Mẫu thiết kế vỏ bảo vệ chuyên dụng cho đĩa Piezo 27mm để làm hydrophone. Thiết kế có gờ đỡ đĩa rung, lỗ đi dây cáp và khoang đổ thêm vật liệu tạo trọng lượng, giúp thiết bị hoạt động ổn định dưới nước.
Mô tả

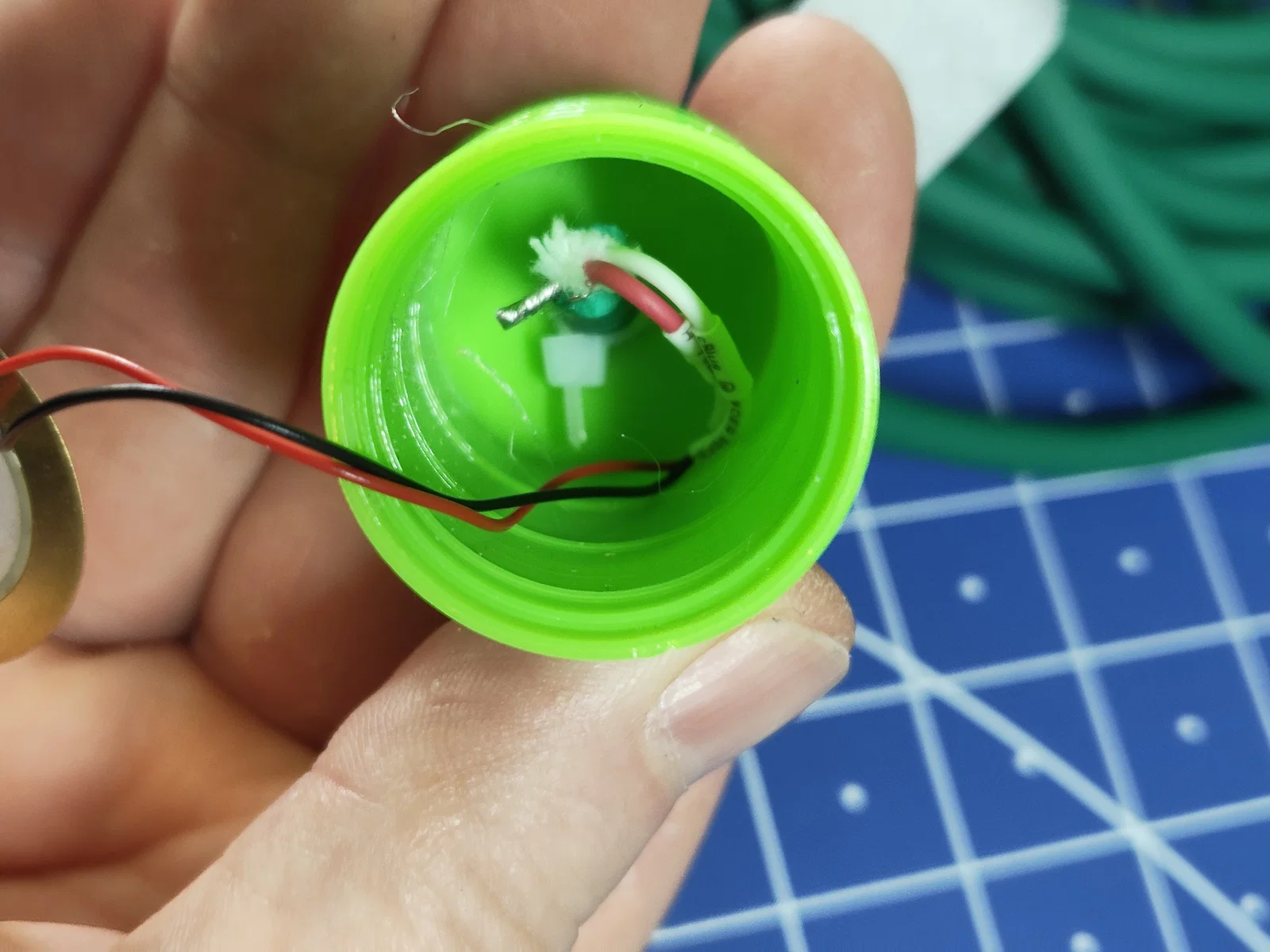

Đây là vỏ bảo vệ cho thiết bị thu âm dưới nước (hydrophone). Phần đáy có một lỗ 6mm để luồn dây cáp, phía trên có một gờ nhỏ để đặt đĩa Piezo lên.

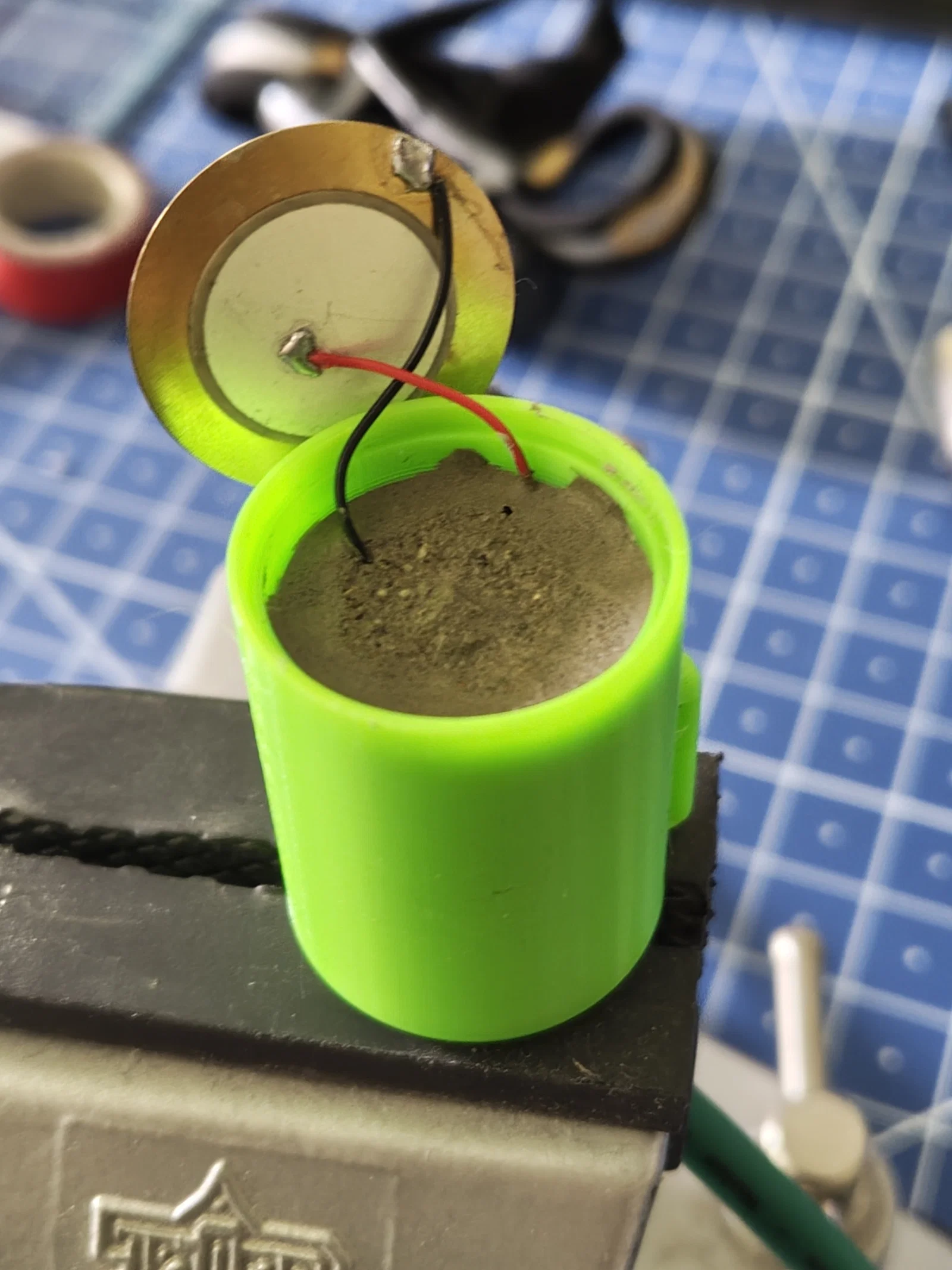

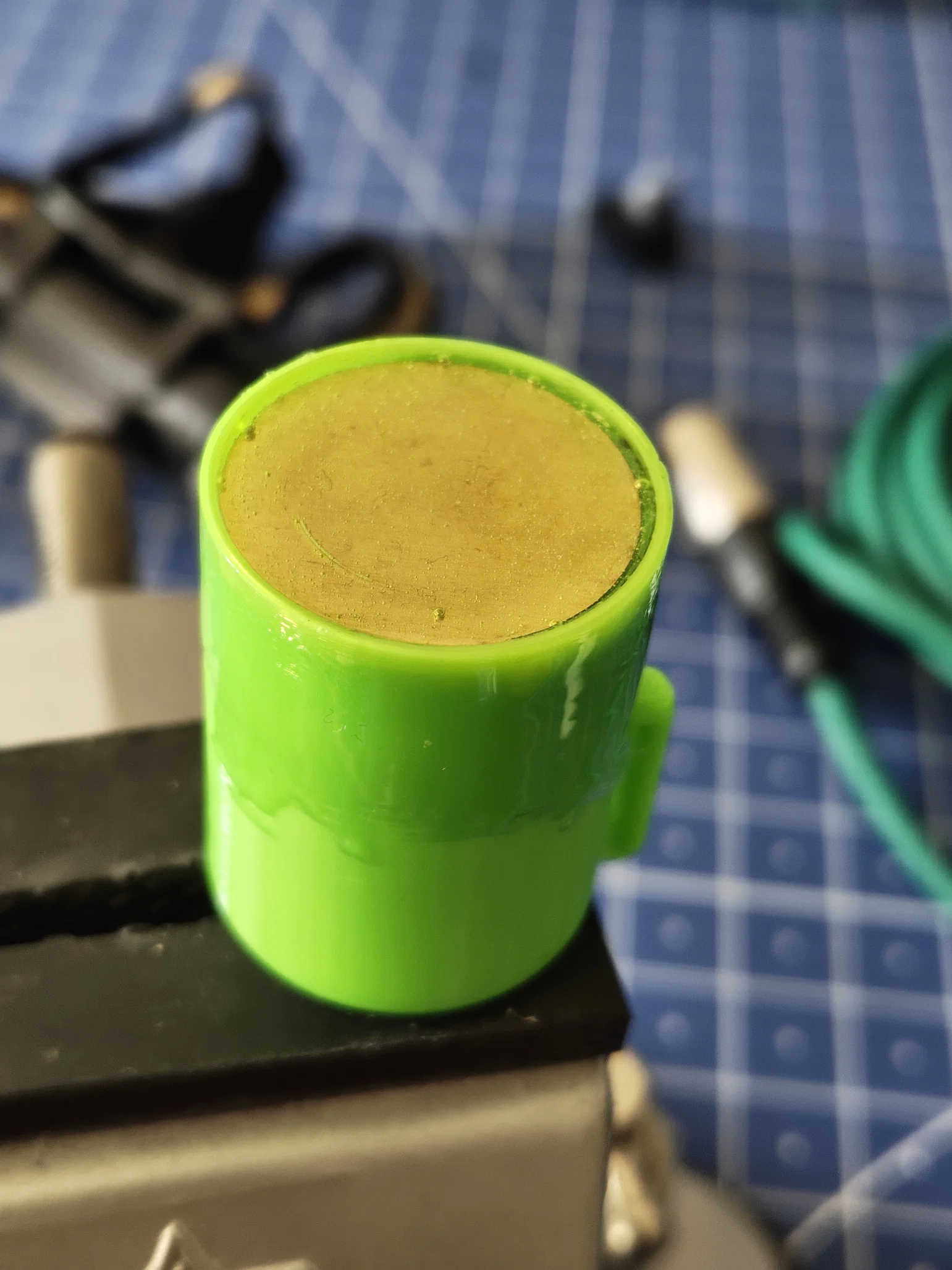

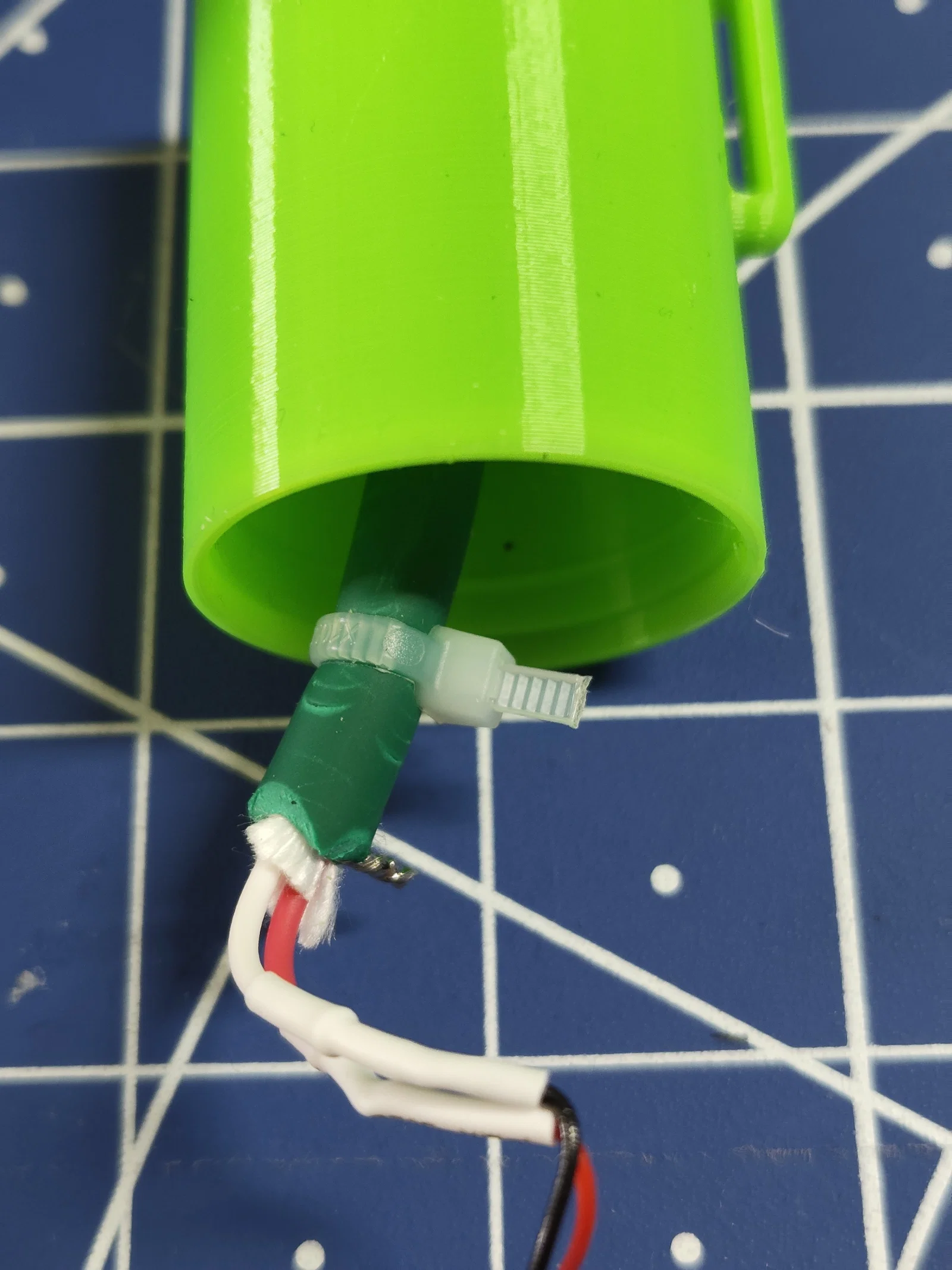

Mình dùng dây cáp micro, luồn qua lỗ và dùng dây rút nhựa để cố định cáp (strain relief). Vỏ case sau đó được đổ đầy xi măng nhanh để tăng trọng lượng. Khoảng 3mm bên dưới gờ đặt đĩa Piezo có một vòng nhỏ đánh dấu mức đổ xi măng tối đa. Điều này đảm bảo phía sau đĩa Piezo vẫn có một khoảng trống chứa không khí để màng rung hoạt động tốt. Sau đó, mình dùng keo siêu dính để gắn đĩa Piezo vào và dùng keo epoxy để làm kín phần trên.
Bên hông vỏ case có một vòng nhỏ, bạn có thể dùng để buộc thêm vật nặng, gắn que hoặc các vật dụng tương tự để điều hướng thiết bị khi ở dưới nước.
