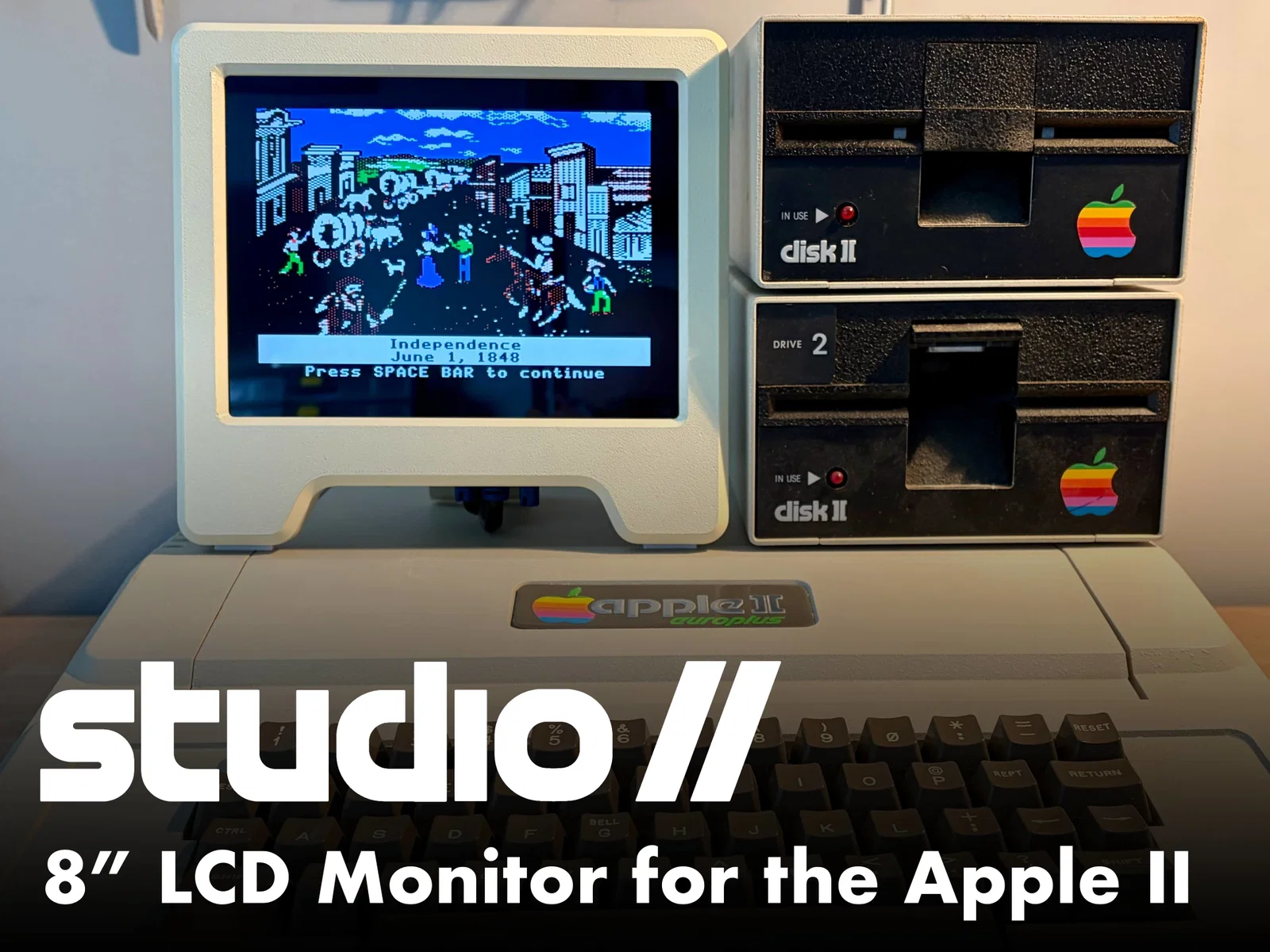

Studio II - Màn hình LCD 8 inch phong cách Retro

Đây là mẫu vỏ in 3D cho màn hình LCD 8 inch được thiết kế mang phong cách hoài cổ, cực kỳ hợp với máy tính Apple II của các bạn.

Thiết kế này vừa khít với tấm màn hình 8 inch độ phân giải 1024x768 cùng bo mạch điều khiển có mã hiệu HE080IA-01D, các bạn có thể tìm mua dễ dàng trên eBay hoặc AliExpress.

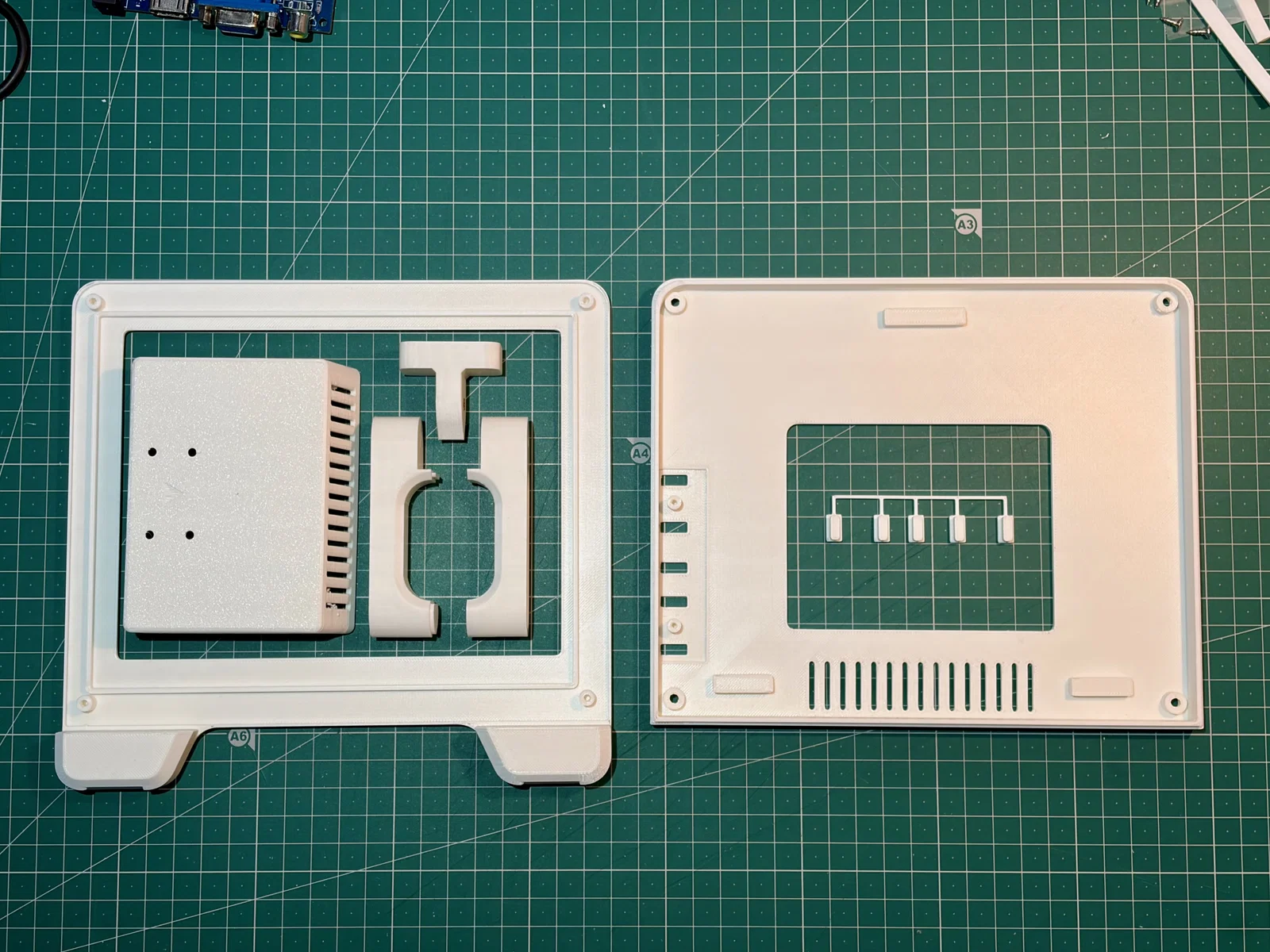

Các bộ phận cần in:

1. Mặt trước
2. Mặt sau
3. Chân đế (in làm 2 nửa)
4. Khung gắn chân đế
5. Vỏ hộp cho bo mạch điều khiển PCB (chỉ phần này là mình có bật hỗ trợ - supports)
6. Các nút bấm

Linh kiện bổ sung:

• Keo dán (mình dùng keo siêu dính Loctite)
• Băng dính (băng dính Kapton hoặc loại khác)
• Dải xốp kích thước 6mm x 3mm
• Miếng đệm xốp dính (hoặc băng dính hai mặt)
• 6 ốc vít tự ren M2.5 x 6mm cho 2 bảng mạch PCB
• 8 ốc vít tự ren M3 x 8mm cho phần vỏ
• 1 ốc máy M3 x 20mm
• 1 vòng đệm M3
• 1 miếng ren đồng (threaded heat insert) M3

Hướng dẫn lắp ráp:

1. Dán hai nửa của chân đế sau lại với nhau, rồi gắn miếng ren đồng vào khung gắn chân đế.

2. Dán vỏ hộp bo mạch điều khiển vào mặt sau của vỏ chính. Sử dụng 4 ốc vít M3 x 8mm để gắn khung chân đế vào mặt sau vỏ, nhớ canh sao cho mũi tên trên cả hai phần khớp nhau nhé.

3. Đảm bảo các dây cáp đã được kết nối vào bo mạch điều khiển và dùng 4 ốc M2.5 x 6mm để cố định. Phần này được thiết kế để lắp vào rất khít.

4. Đặt các nút bấm vào lỗ ở mặt sau vỏ và dùng 2 ốc M2.5 x 6mm để giữ.

5. Dán dải xốp 6mm x 3mm lên 3 khu vực nổi ở phía sau. Lớp xốp này giúp đỡ màn hình LCD mà không gây áp lực quá mạnh. Mình cũng dùng băng dính cố định cáp của các nút bấm để tránh vướng vào cáp màn hình LCD chính.

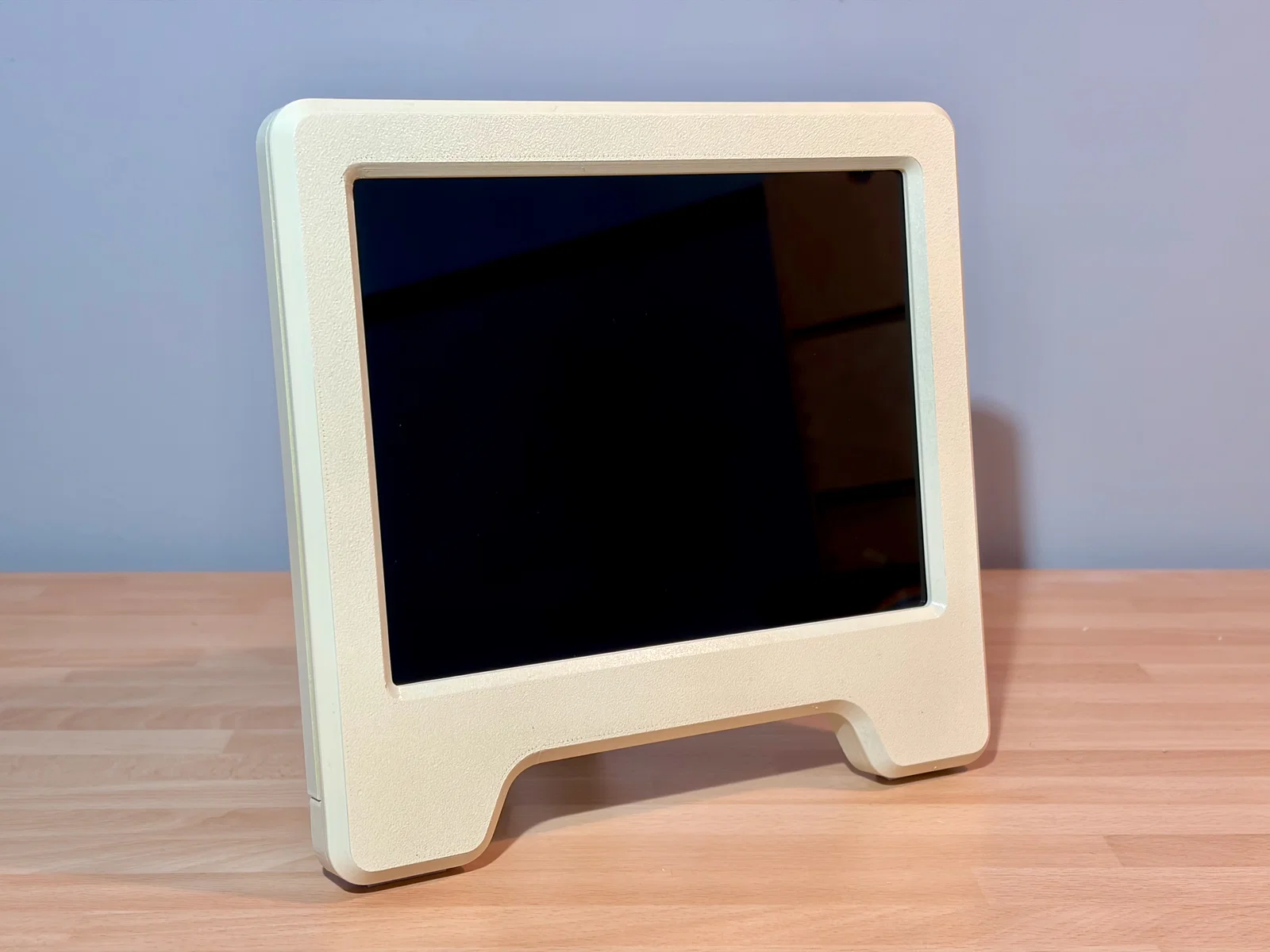

6. Đặt màn hình LCD vào mặt trước của vỏ. Các bạn có thể dán thêm băng dính để giữ màn hình không bị rơi ra trong lúc lắp. Bo mạch nhỏ thì dán vào mặt sau của tấm nền bằng miếng đệm xốp.

7. Đặt hai nửa vỏ úp mặt xuống và gắn cáp tín hiệu chính vào.

8. Căn chỉnh hai nửa vỏ và dùng 4 ốc M3 x 8mm để đóng lại.

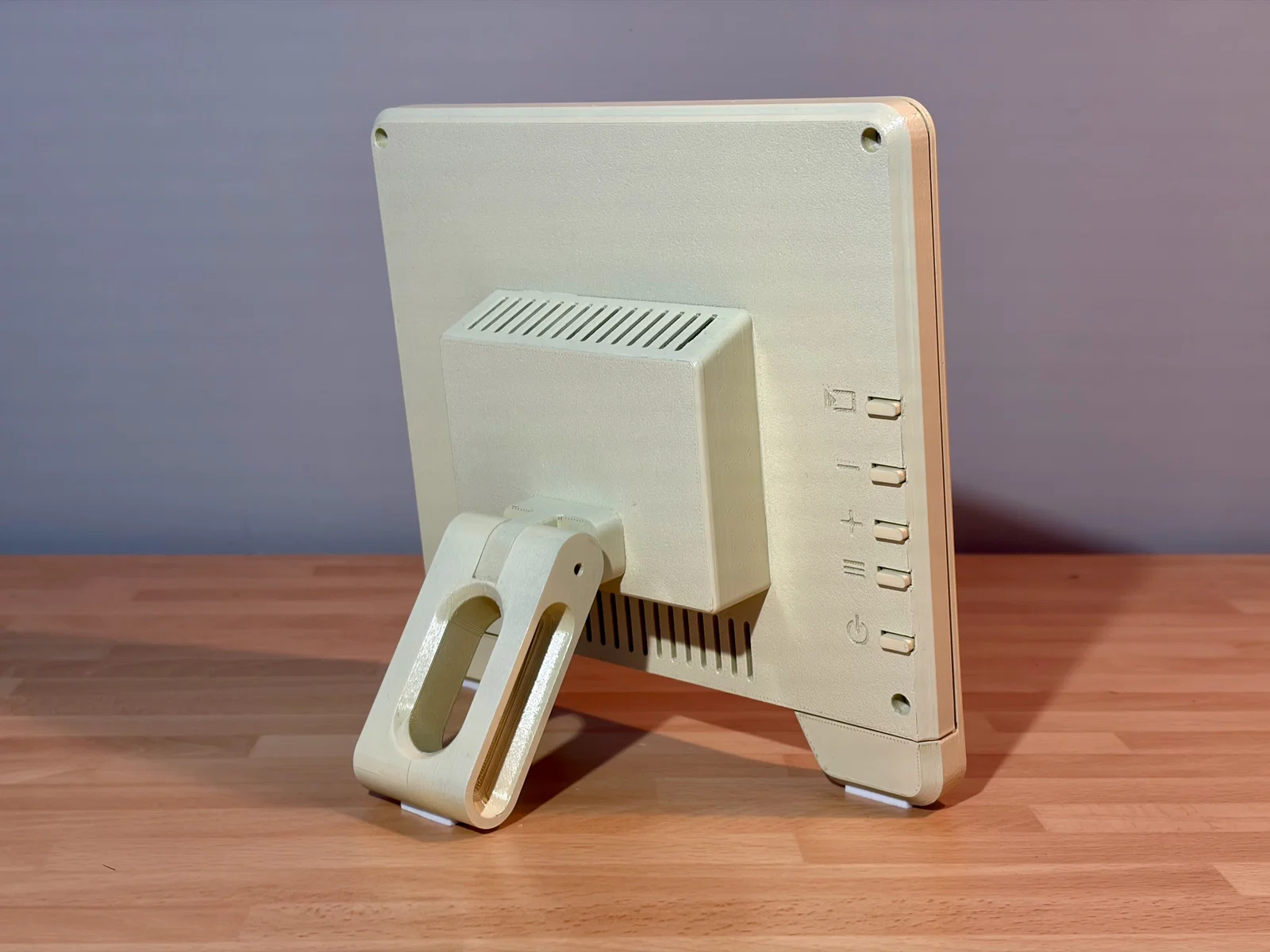

9. Lật màn hình úp xuống và gắn chân đế sau bằng ốc máy M3 x 20mm kèm vòng đệm. Siết vừa đủ để chân đế còn có thể xoay được (nếu muốn chắc chắn lâu dài, các bạn có thể nhỏ một chút keo khóa ren vào).

10. Dán thêm dải xốp 6mm x 3mm vào dưới 3 đế chân để chống trượt.
