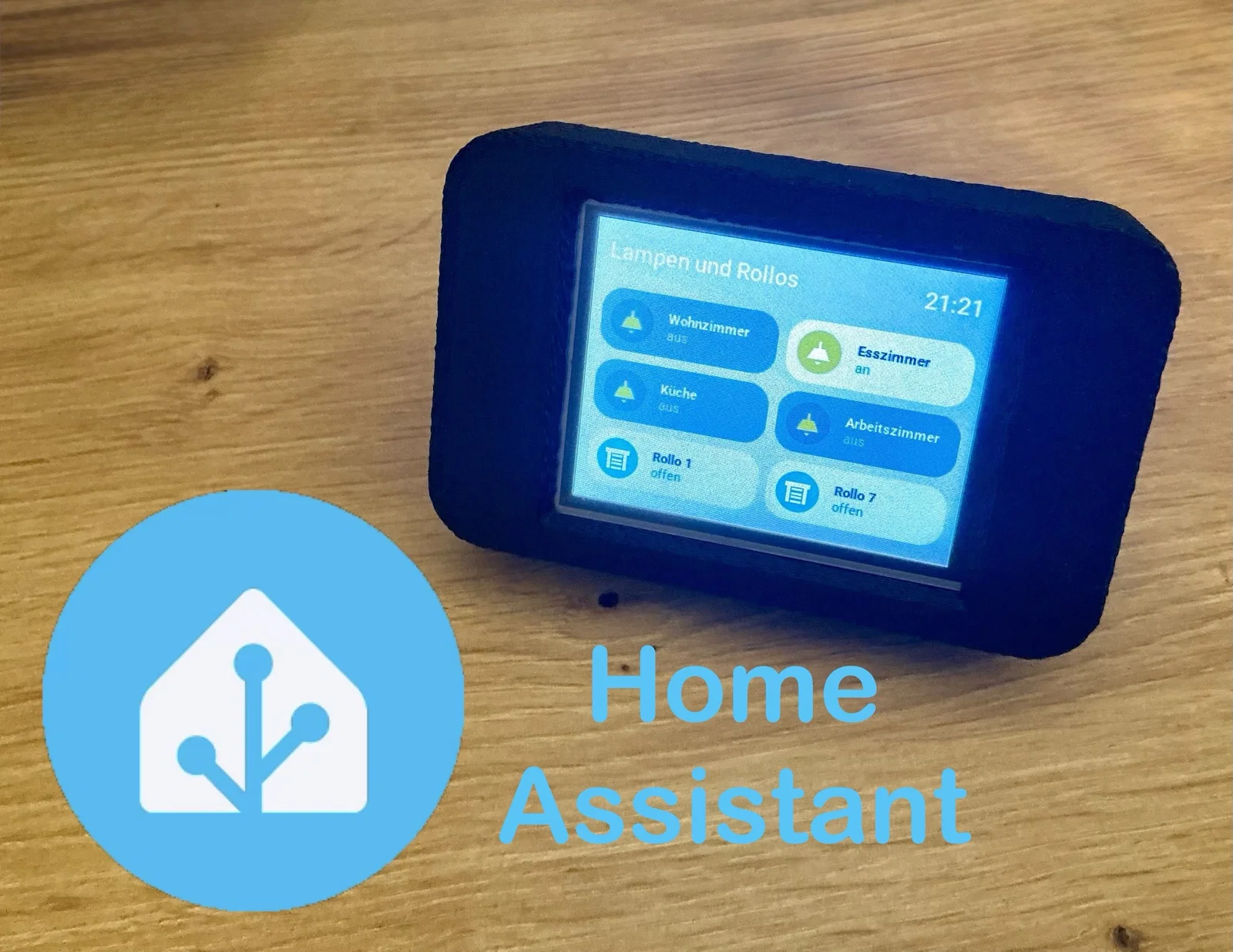

Màn hình cảm ứng 2.8“ cho Home Assistant

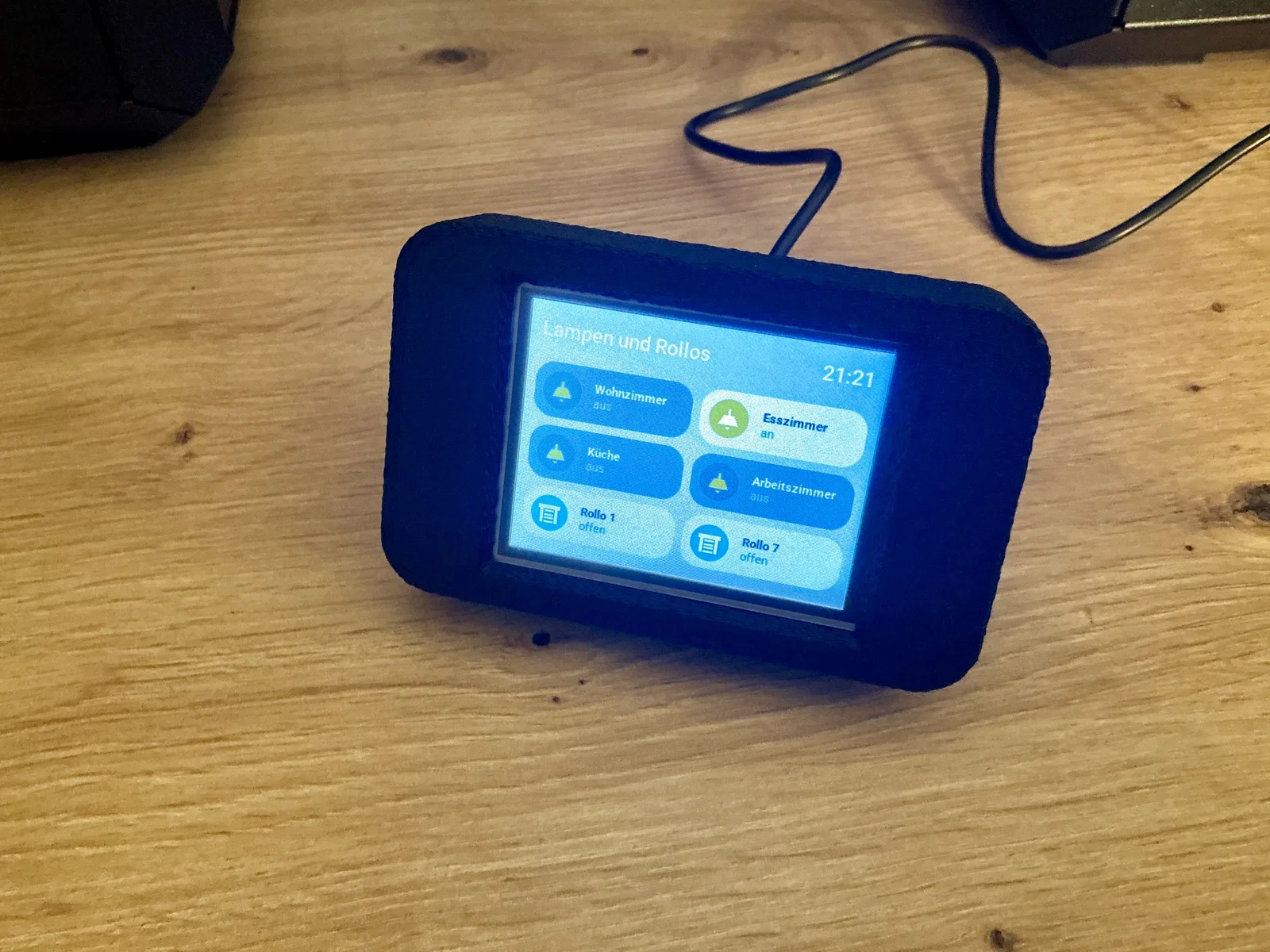

Màn hình cảm ứng 2.8“ tương thích Home Assistant giúp bạn điều khiển và theo dõi tối đa 6 thiết bị.

Bạn có thể sử dụng mã nguồn từ đây của akuehlewind, nơi cũng cung cấp rất nhiều thông tin hữu ích về các vấn đề thường gặp và quy trình cài đặt cho dự án thú vị này.

Tôi sẽ đính kèm các thay đổi về mã của mình vì tôi cũng đã gặp một vài vấn đề trong quá trình thiết lập. Hy vọng điều này sẽ giúp các bạn thực hiện quá trình cài đặt nhanh chóng hơn. Để biết chi tiết, vui lòng tham khảo đường dẫn mã nguồn đã nêu ở trên.

Tôi dự định sẽ thêm nhiều loại nắp (lid) hơn để có thể gắn màn hình lên bàn đứng, trên tường, v.v… Tôi vẫn đang cân nhắc các giải pháp cho việc này… Nếu các bạn có ý tưởng hay, hãy cho tôi biết nhé.

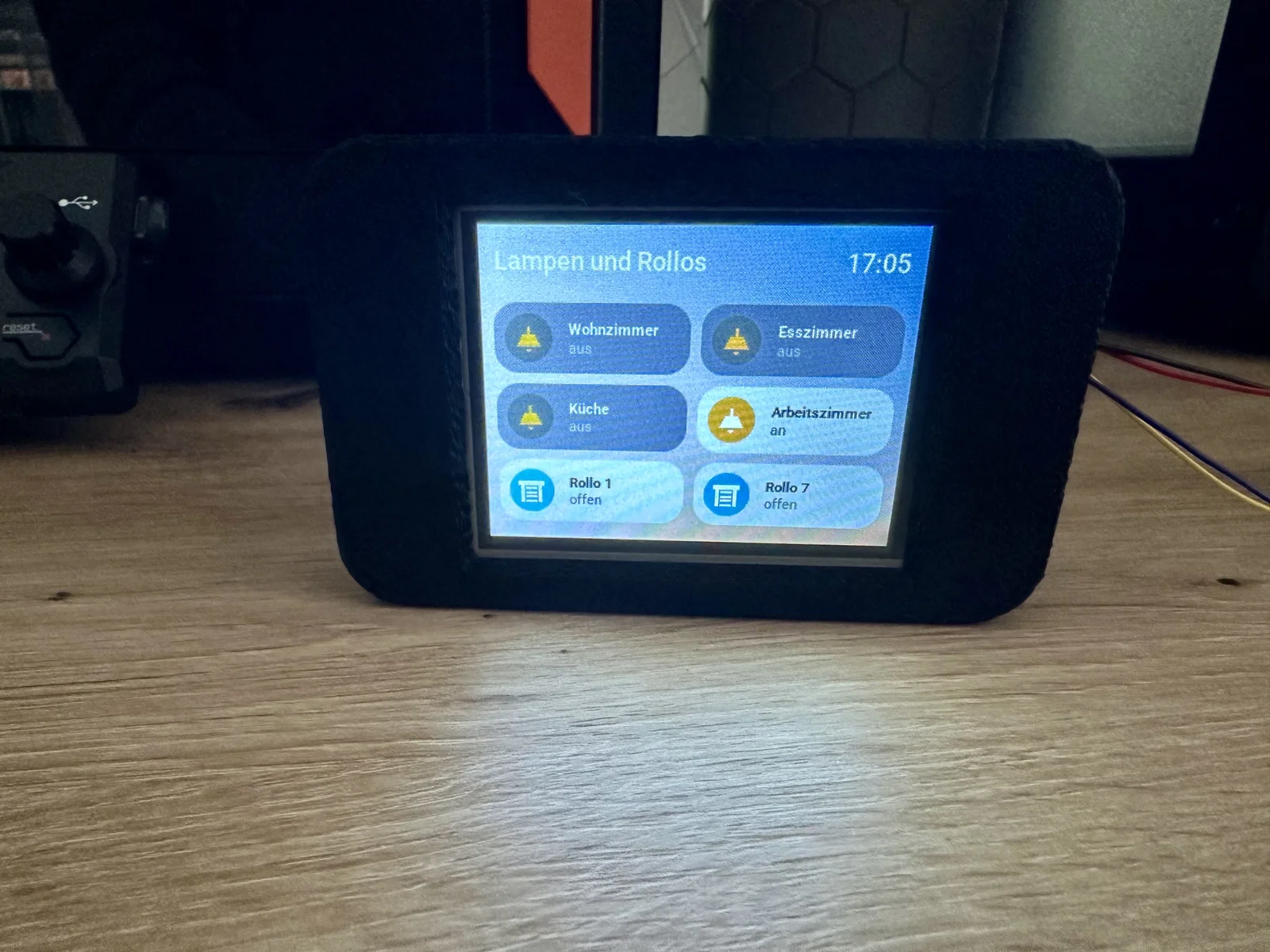

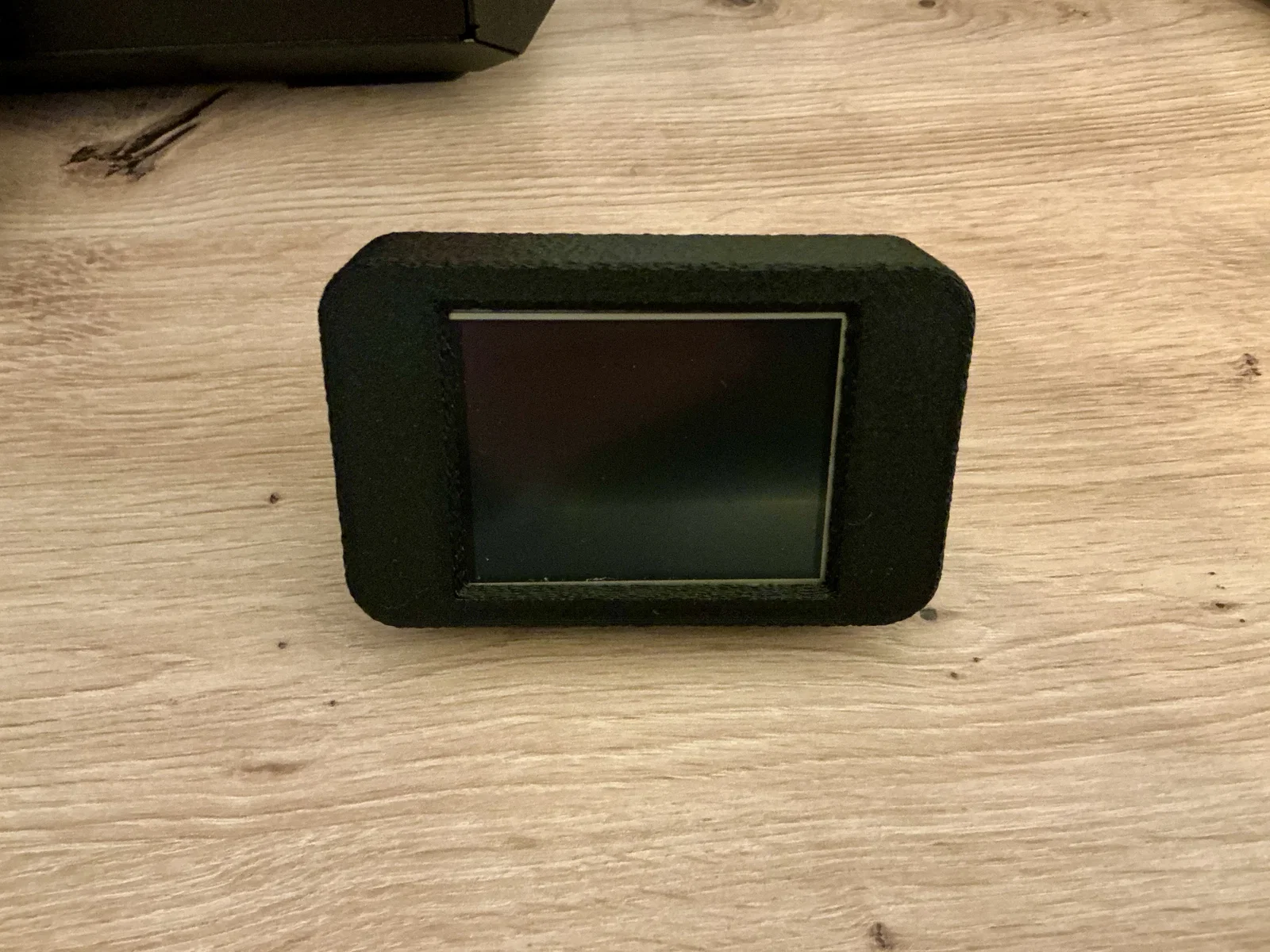

Ảnh chụp thực tế không thể hiện rõ độ sắc nét và độ phân giải của màn hình cảm ứng do máy ảnh gặp khó khăn khi chụp trong quá trình lắp ráp.

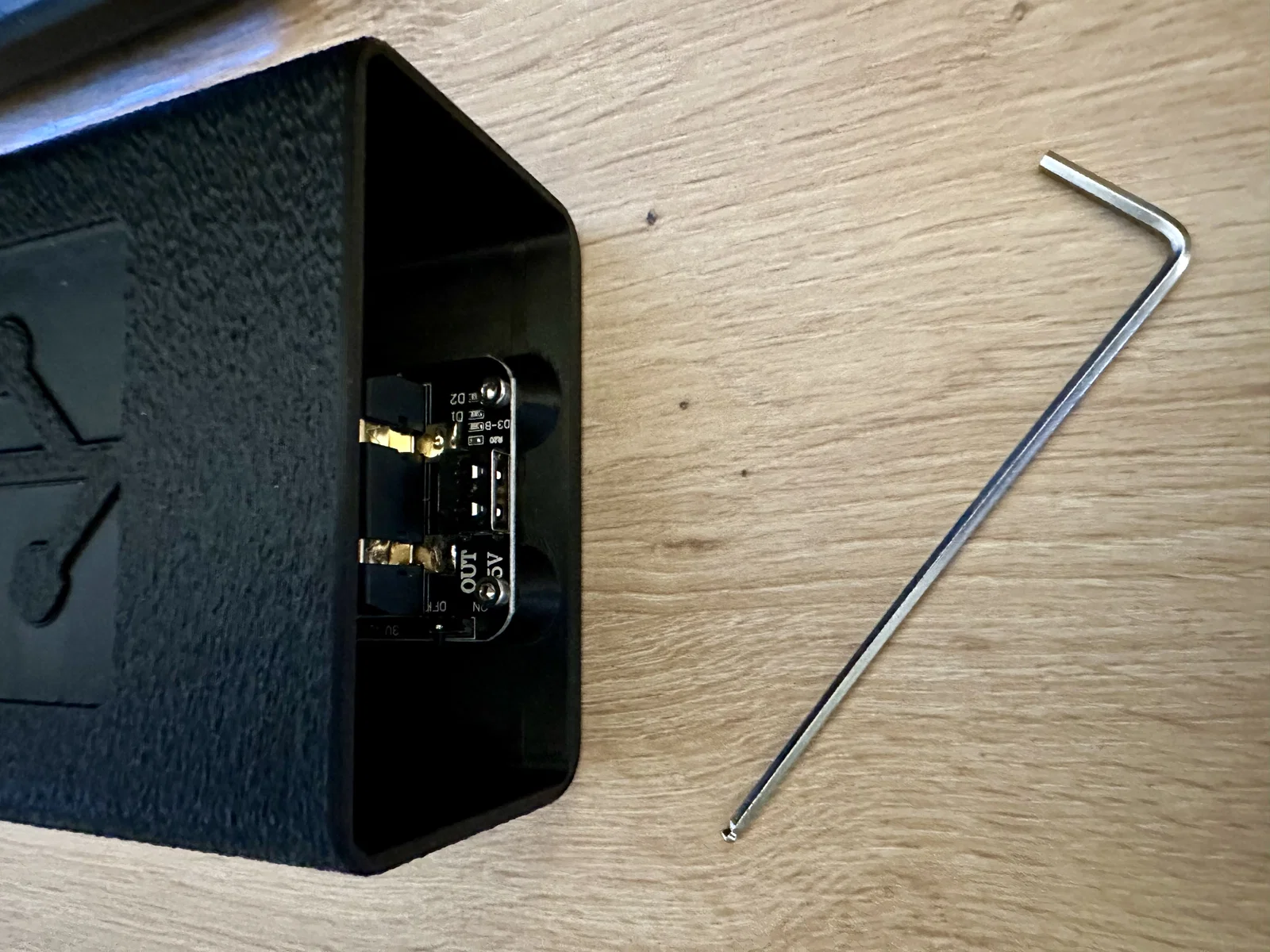

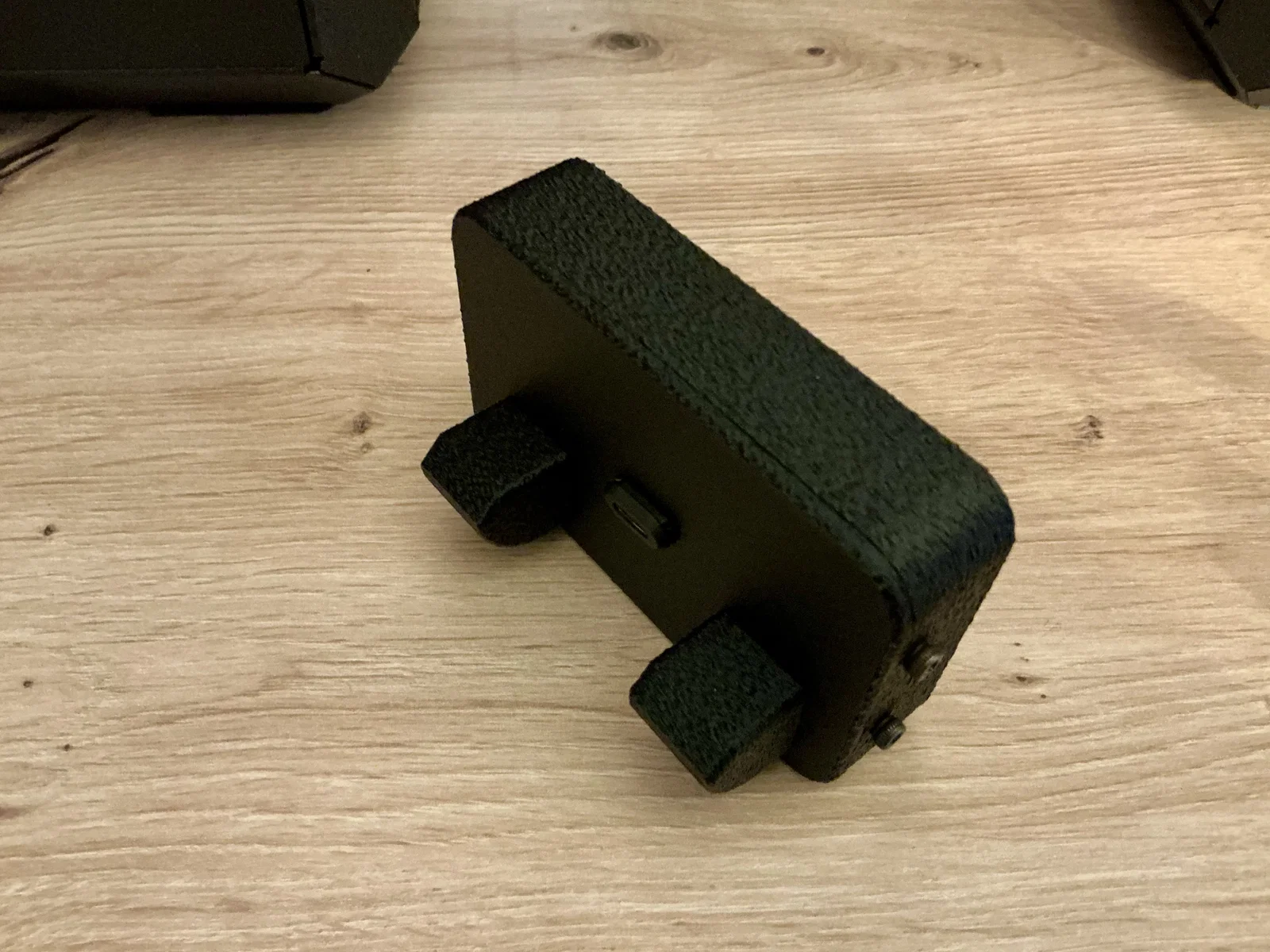

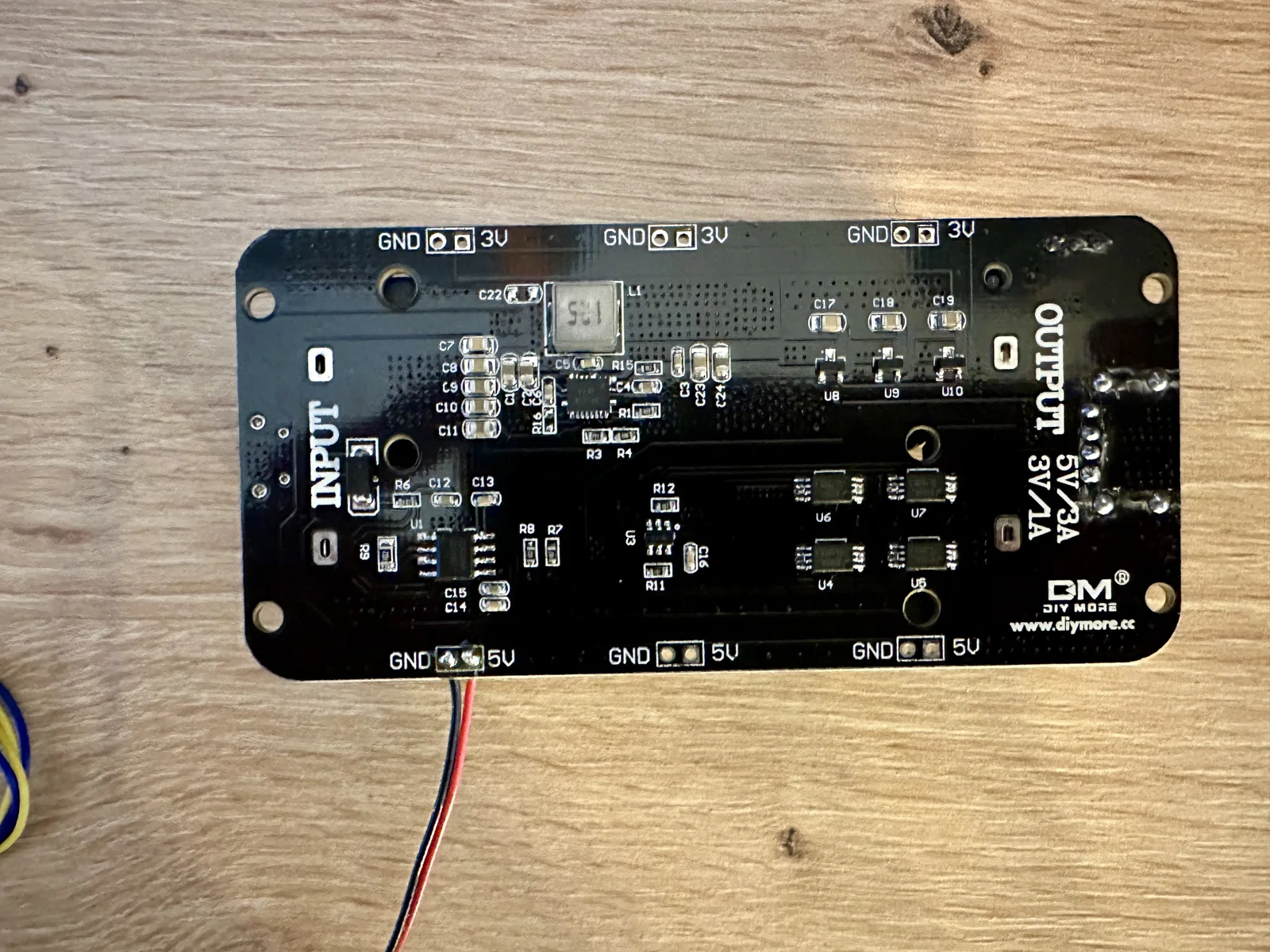

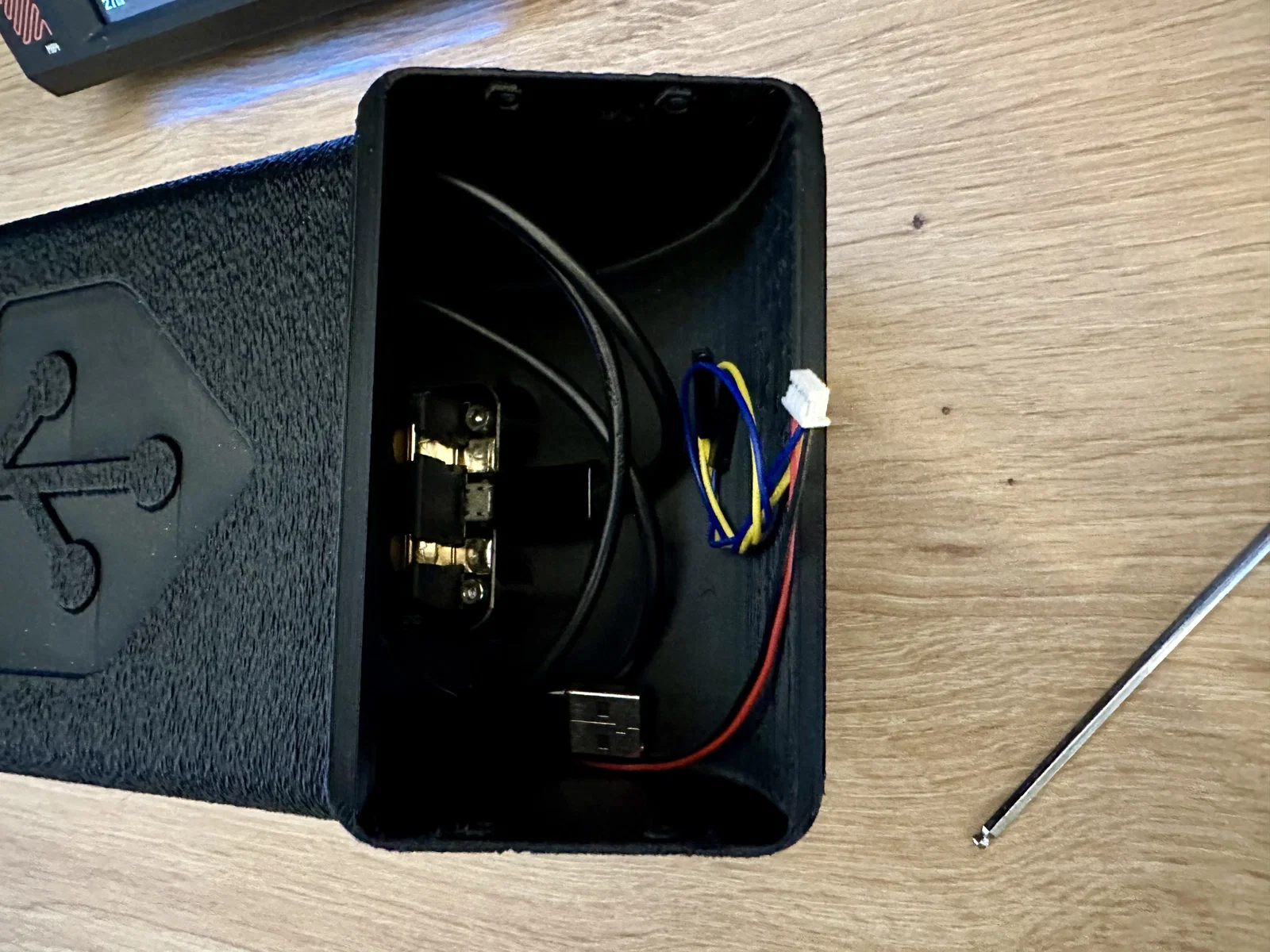

Chân đế thay thế kèm ngăn chứa 2 pin 18650 để sử dụng di động:

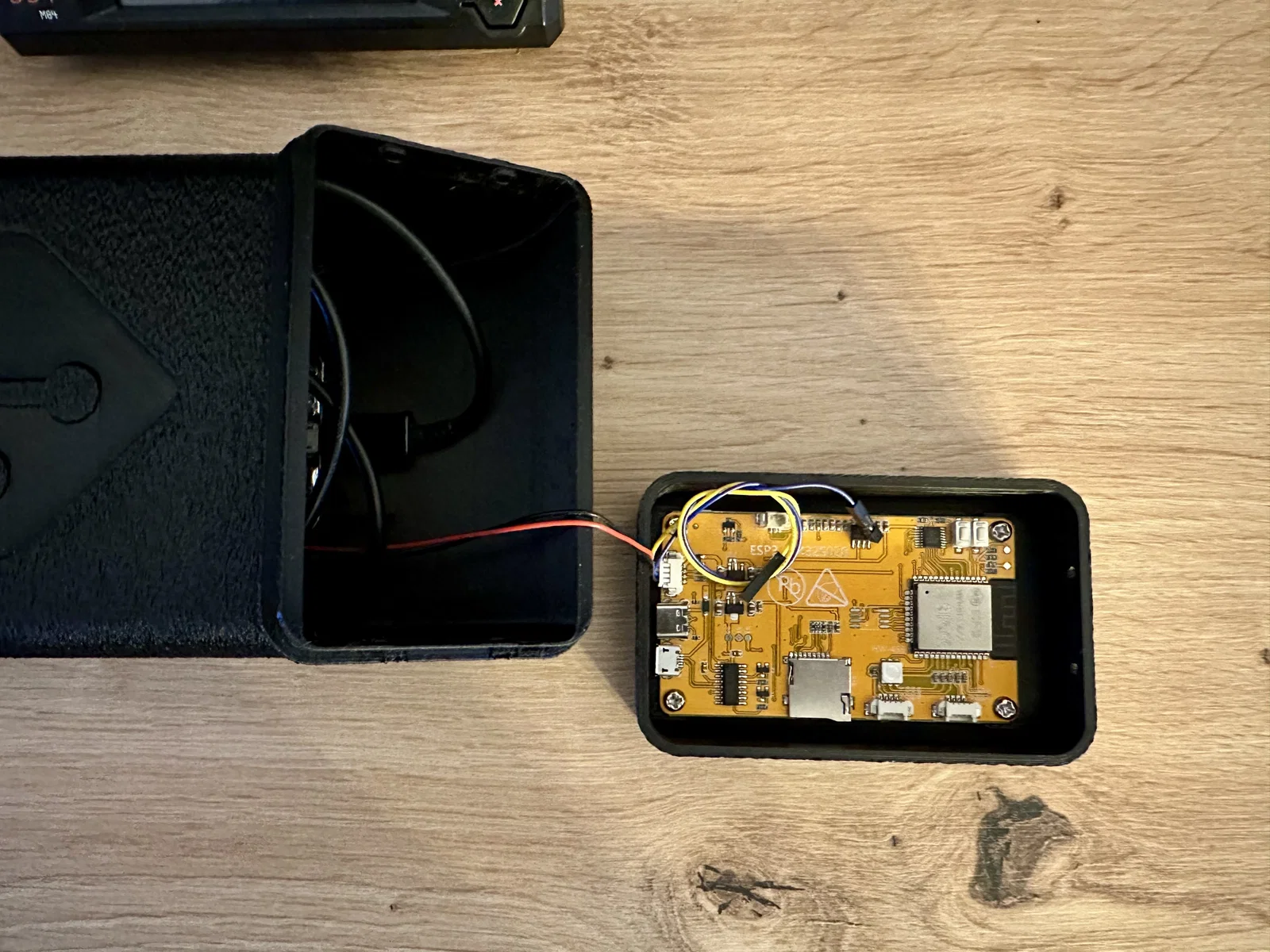

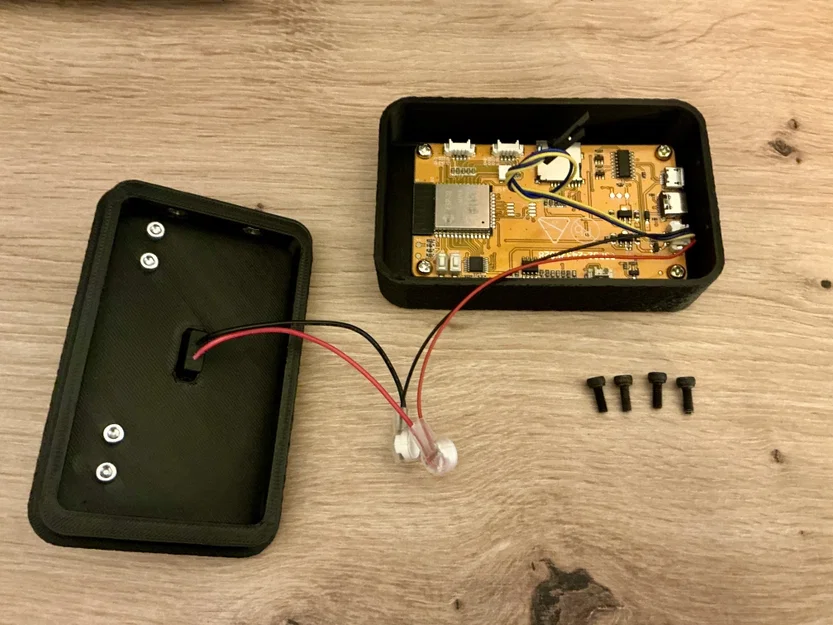

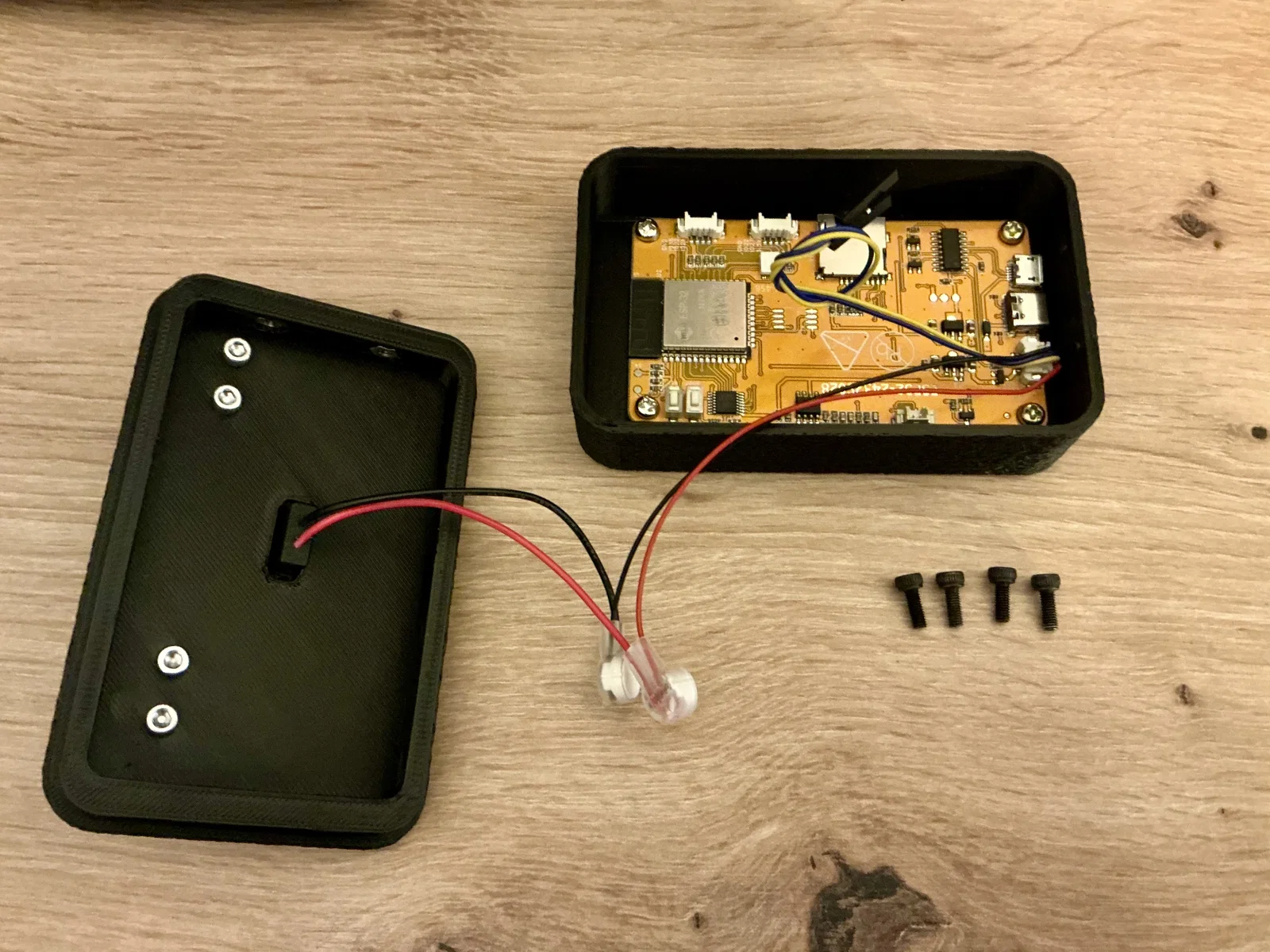

Hướng dẫn đấu dây

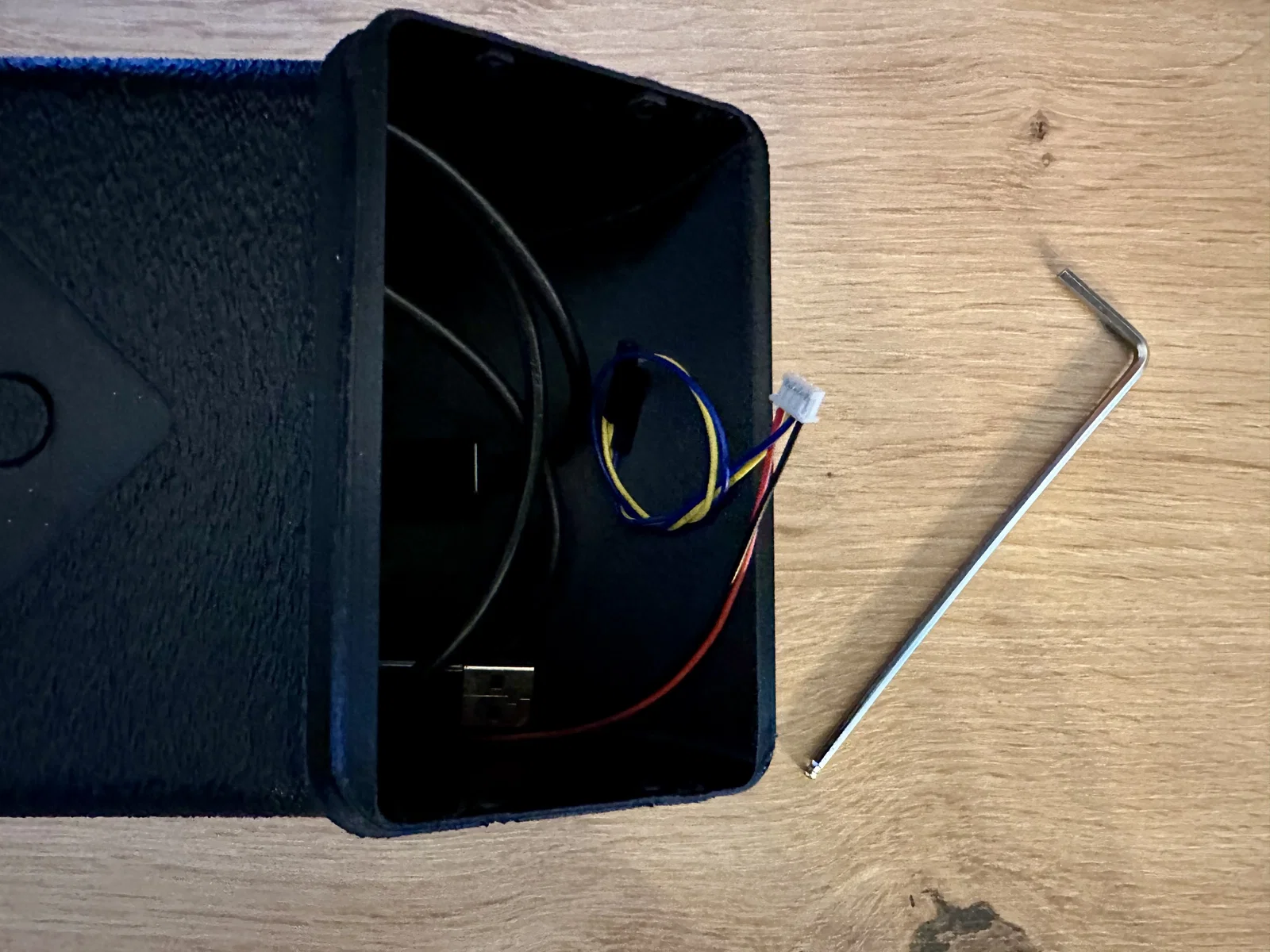

• Sử dụng dây màu đỏ và đen của cáp 4 lõi đi kèm màn hình để cấp nguồn cho màn hình, kết nối vào chân VIN và GND.
• Sử dụng kẹp bấm dây để nối 2 dây đỏ và 2 dây đen của cáp 4 lõi với cáp USB-C lại với nhau.

Phần cứng cần thiết

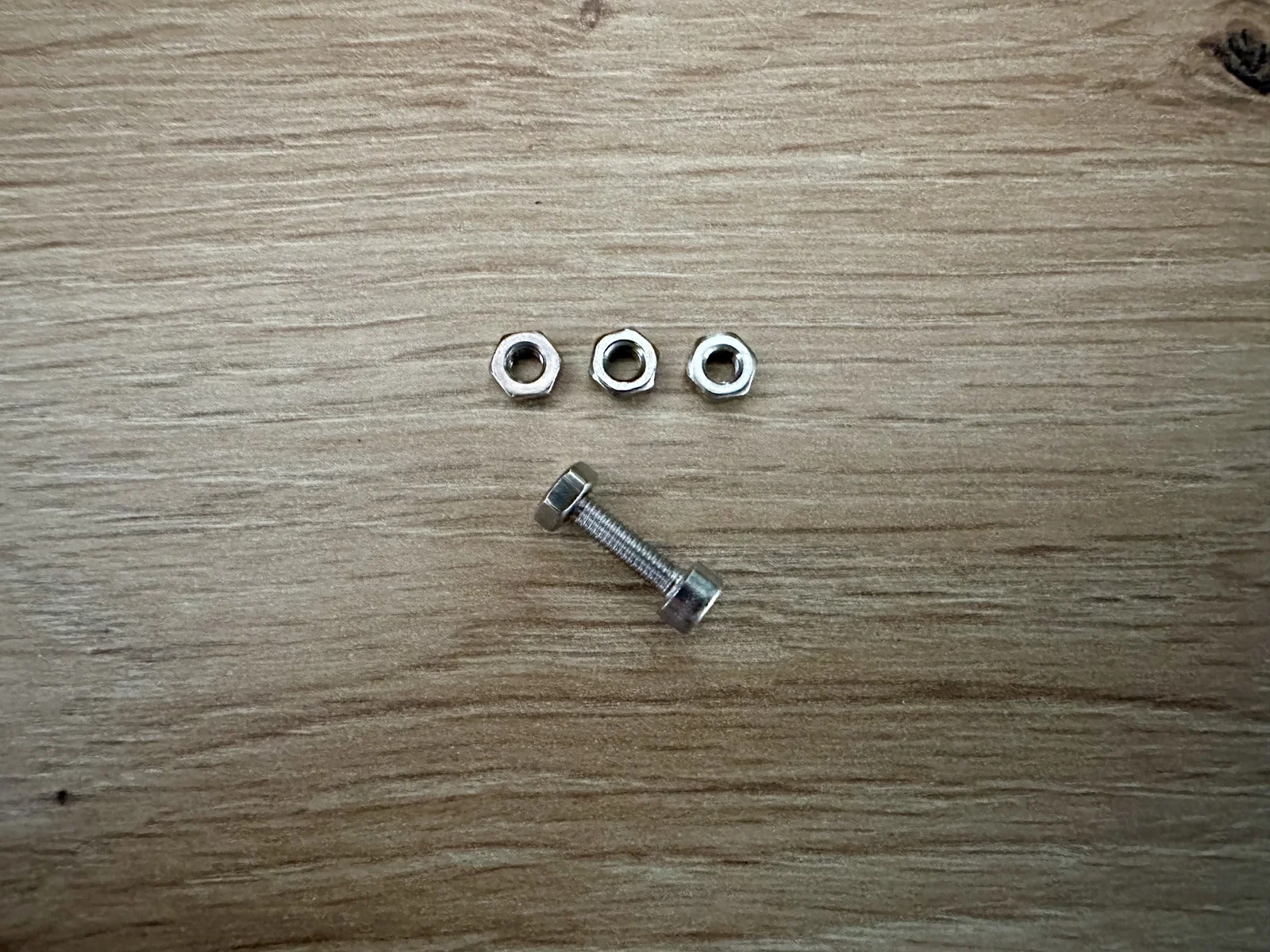

• 4x Ốc M3x4mm (để giữ màn hình ở phần phía trước)

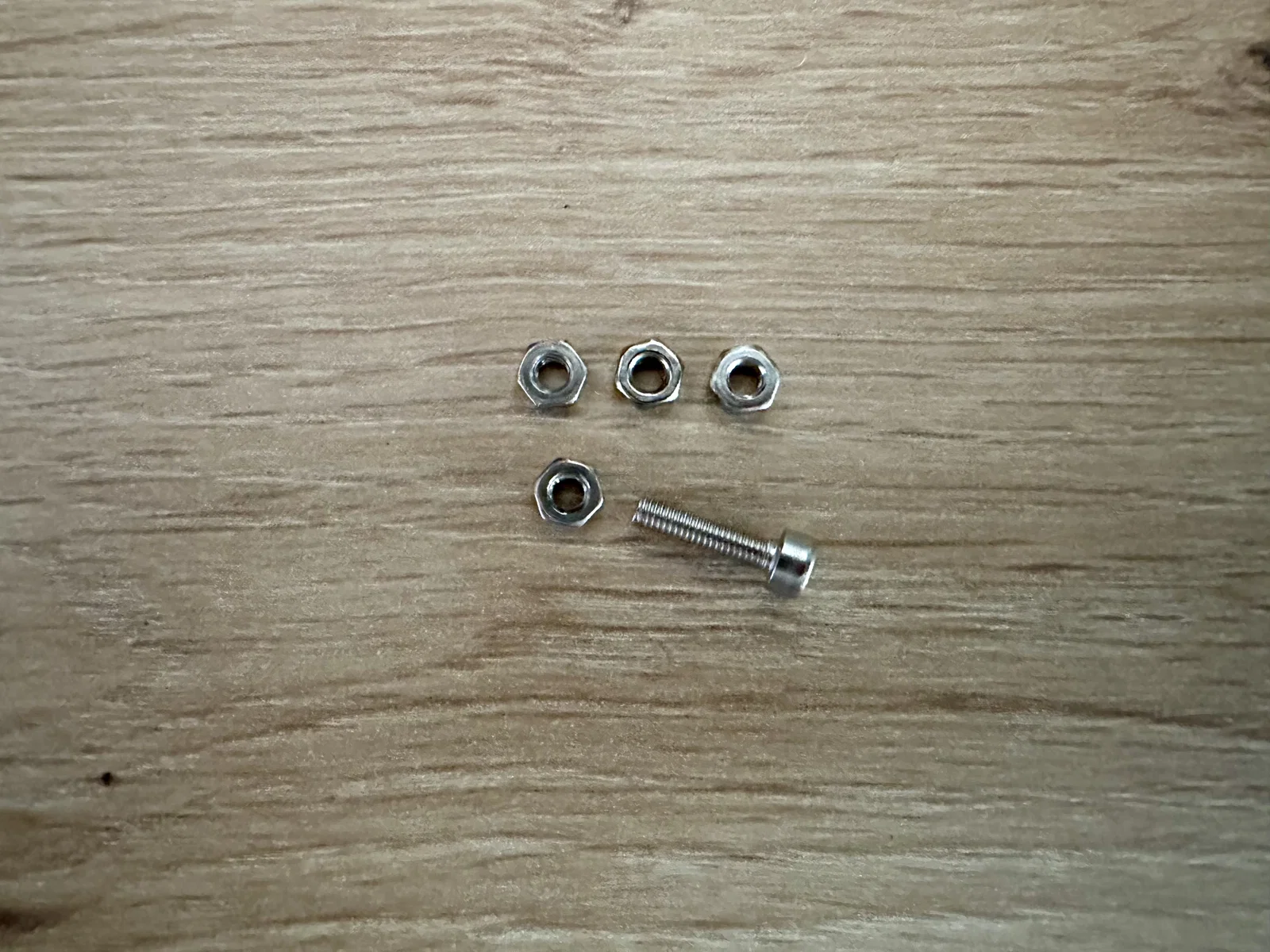

• 8x Ốc M3x10mm (để gắn chân đế vào nắp và cố định nắp vào phần phía trước)
• 8x Đai ốc M3 (4 cái ở phần phía trước và 4 cái ở phần nắp)
• 1x Cổng USB-C

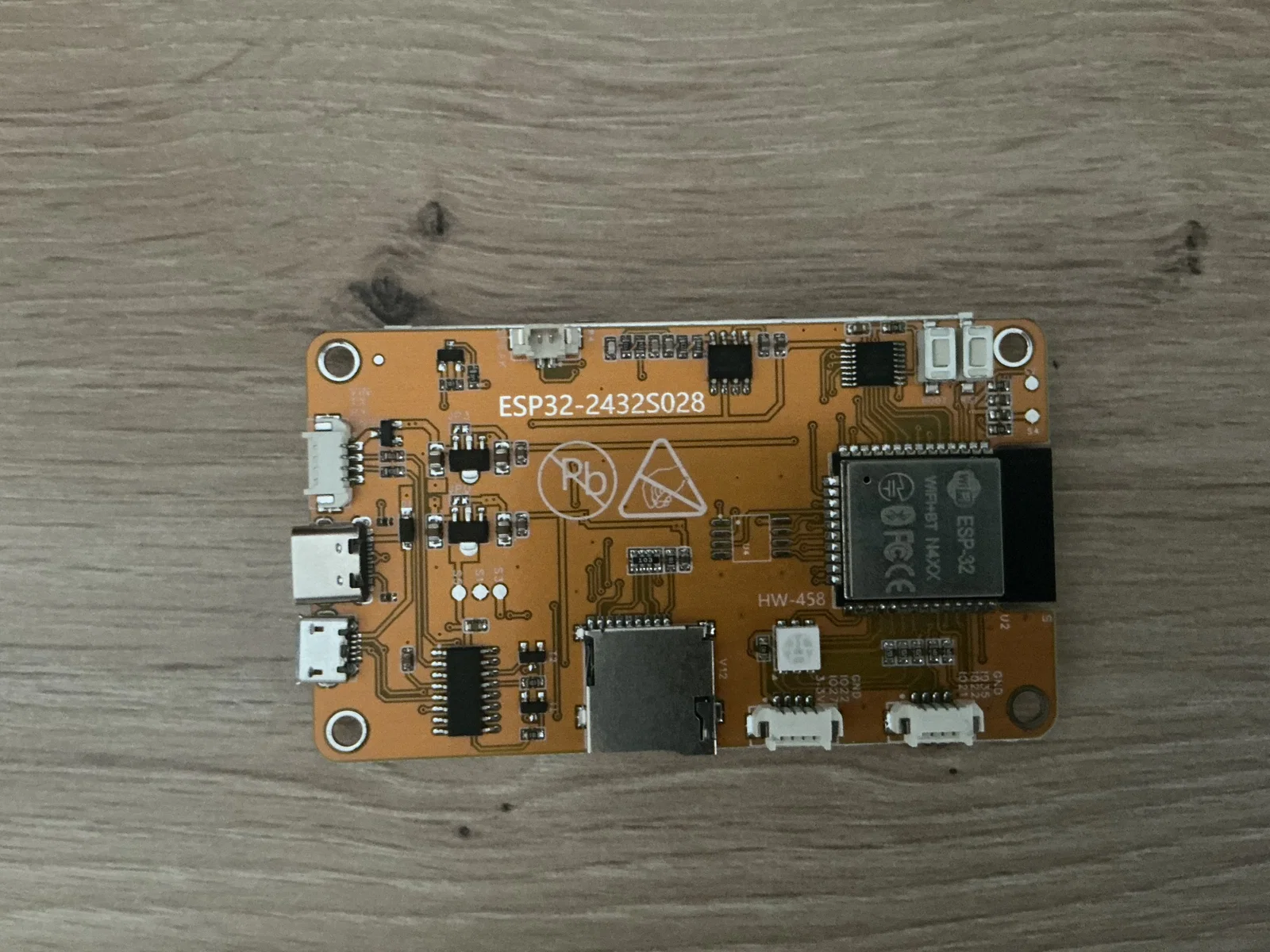

• Màn hình 2.8“ (Sử dụng loại này. Vỏ và mã nguồn chỉ dành riêng cho loại màn hình cảm ứng này!)
• 2x Kẹp bấm dây

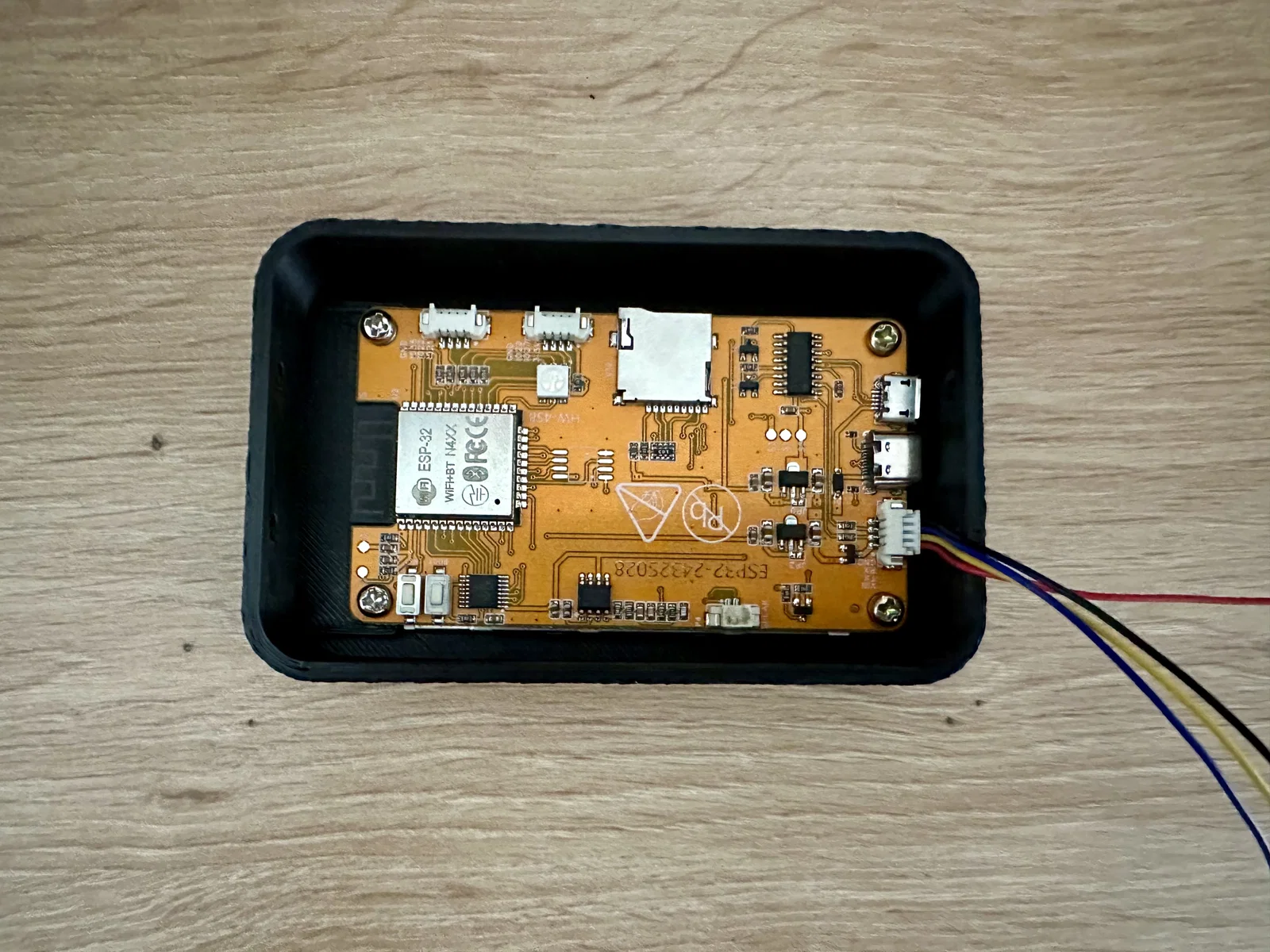

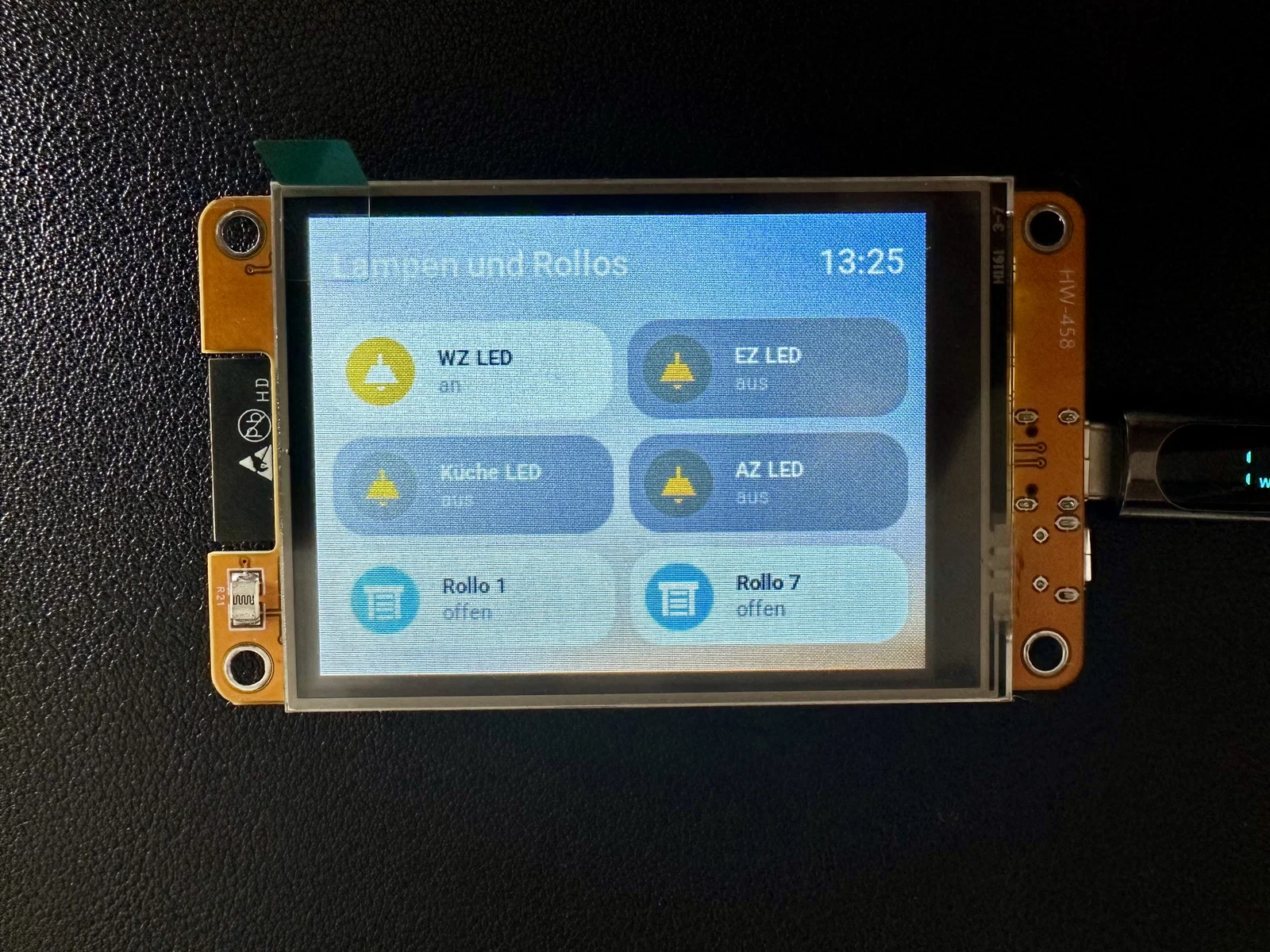

Màn hình

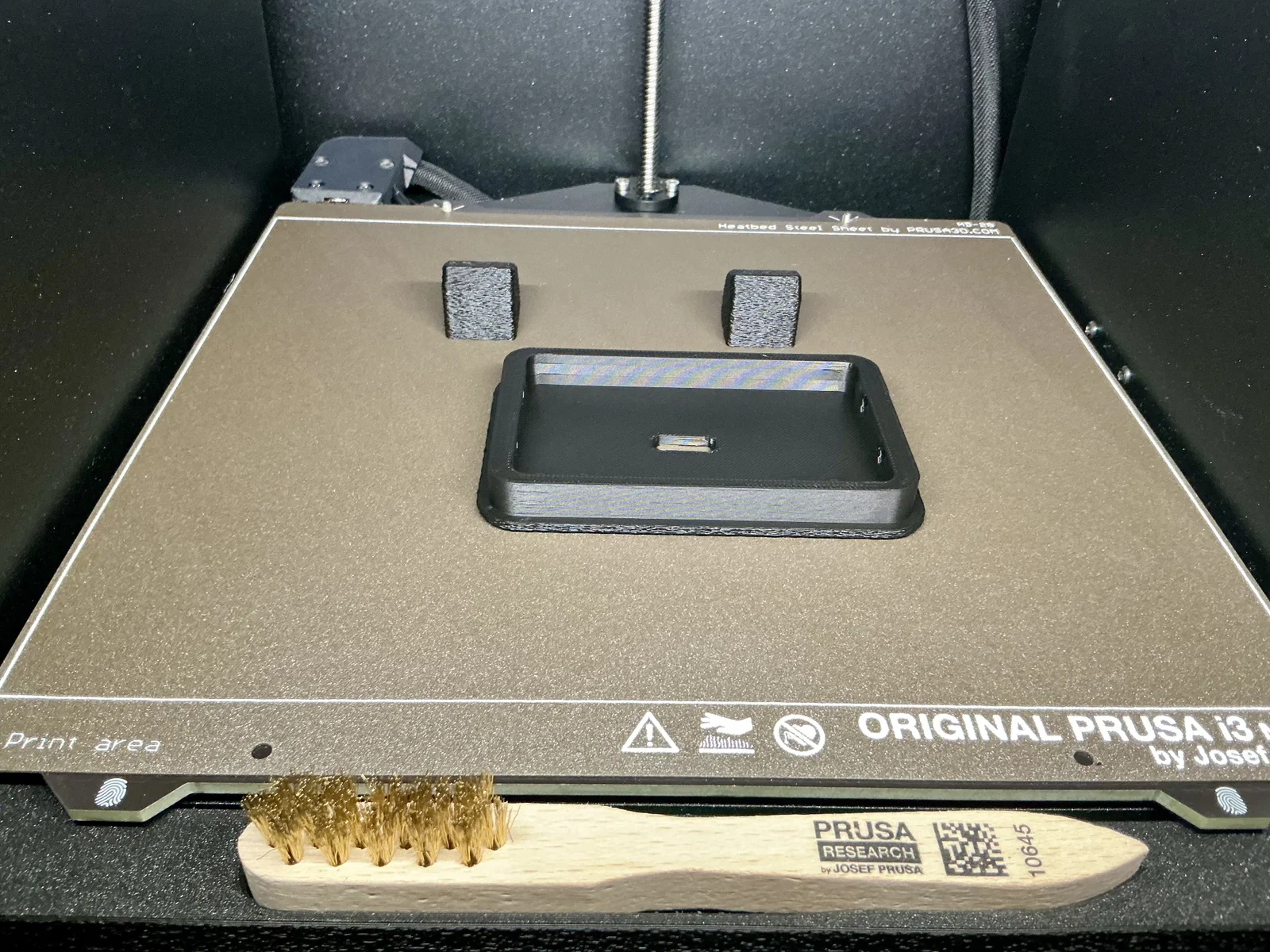

Hướng dẫn in

• Cấu hình tốc độ in 0.2
• Sử dụng bàn in nhám (Textured sheet)
• Không cần hỗ trợ (supports) cho Lid1
• Cần hỗ trợ hữu cơ (organic supports) cho Lid2 từ bàn in
• Không cần brim
• Tùy chọn: Bật tính năng Fuzzy skin
• Tùy chọn: Bật in tuần tự các file

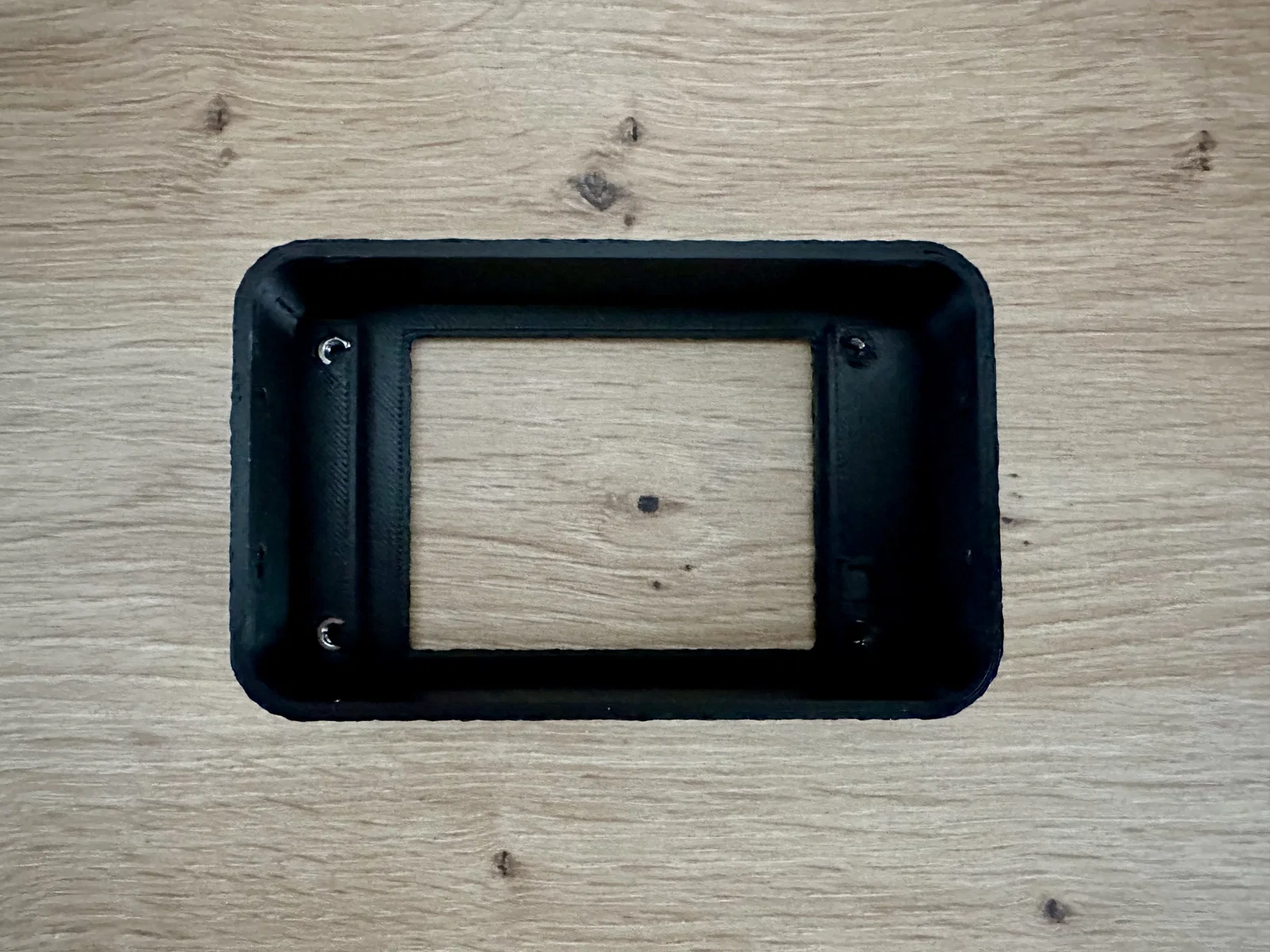

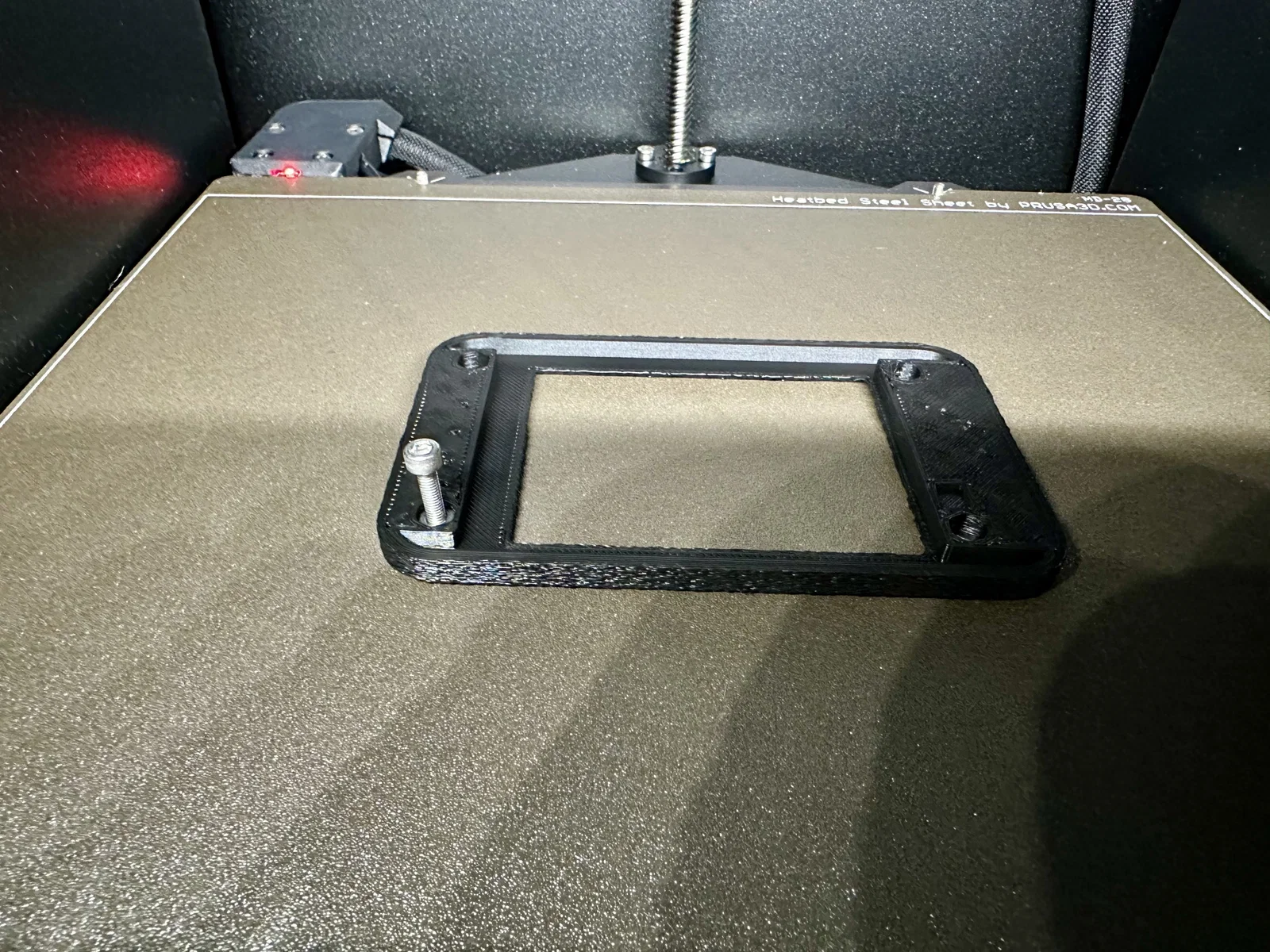

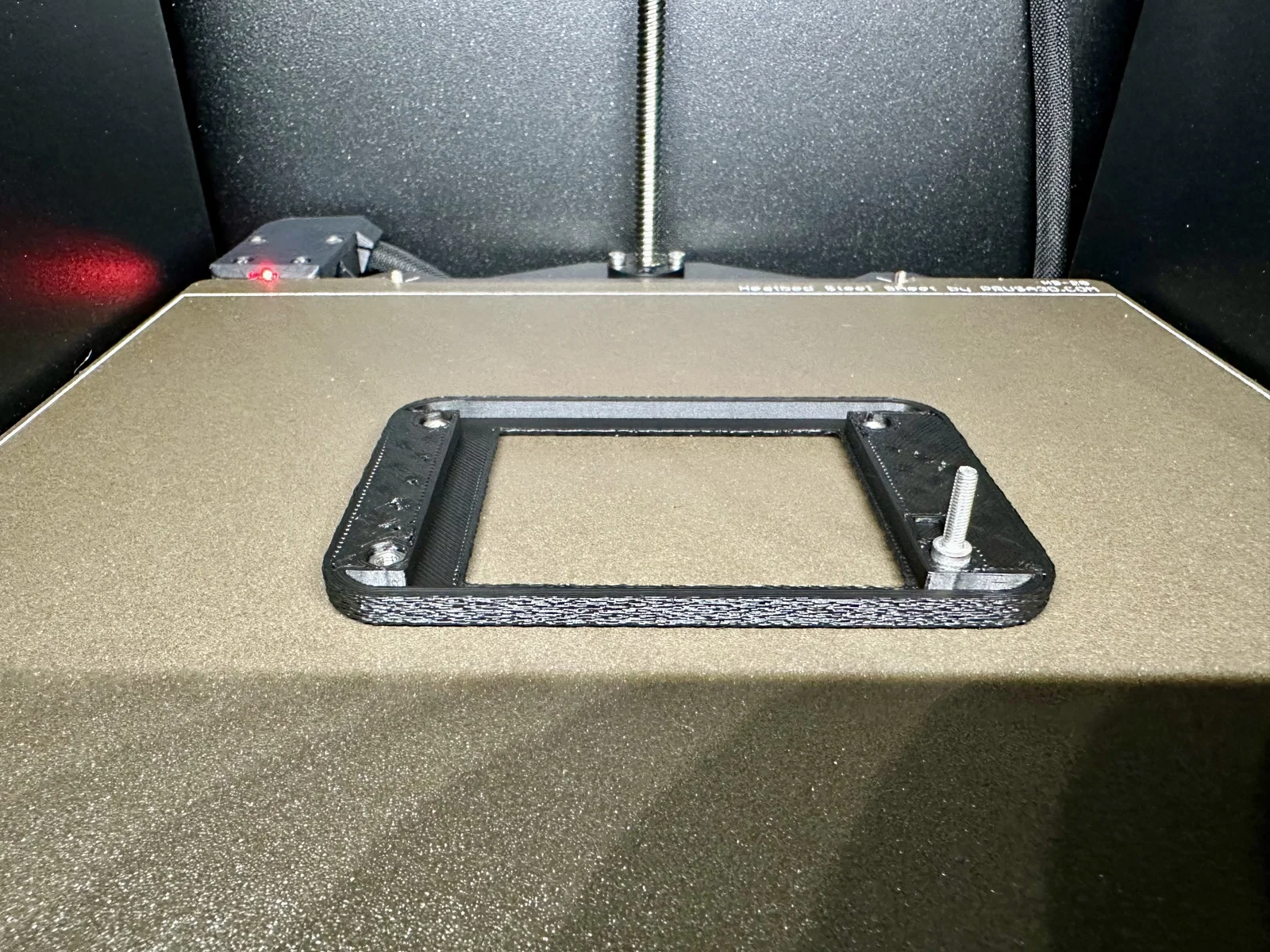

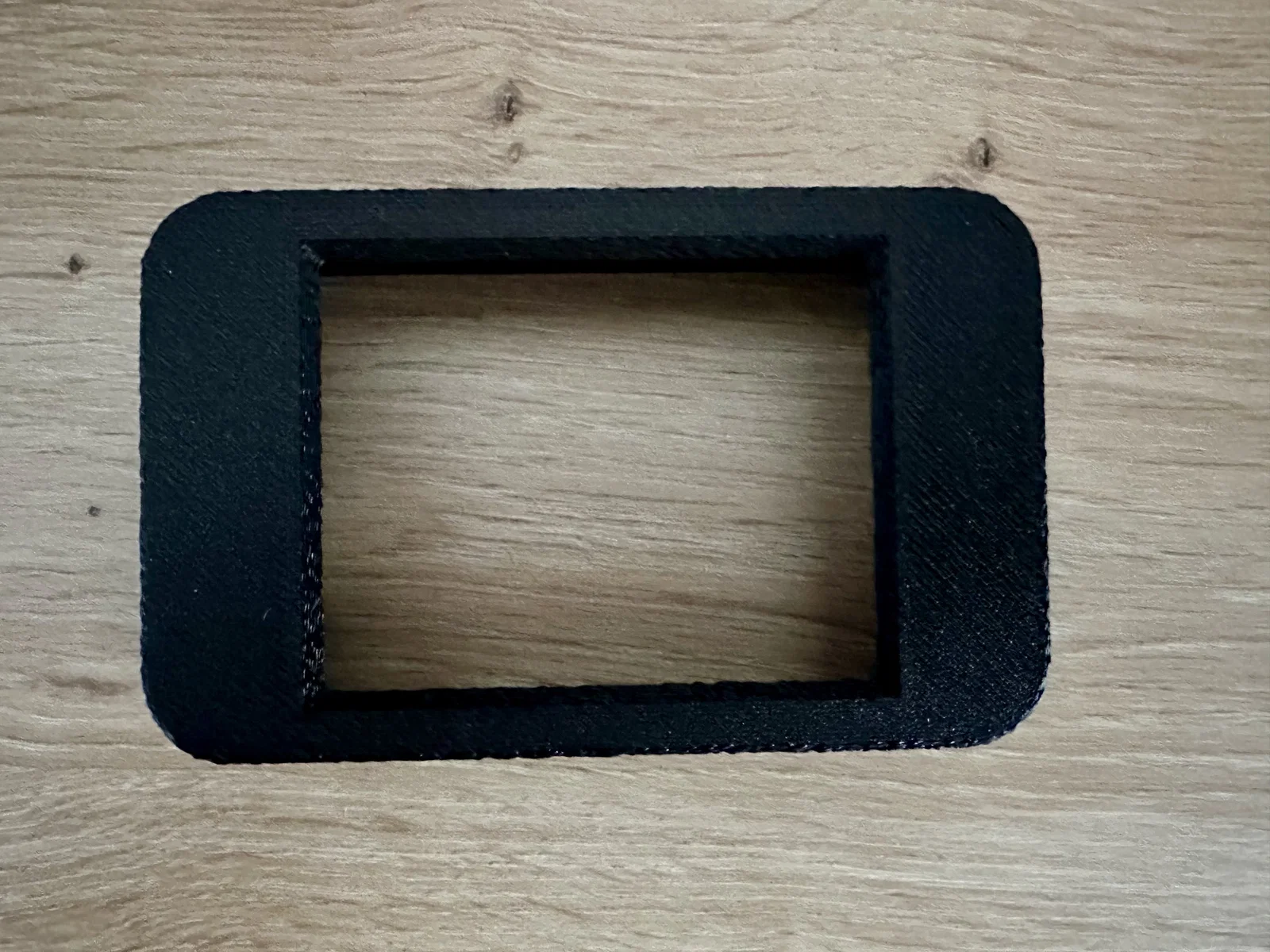

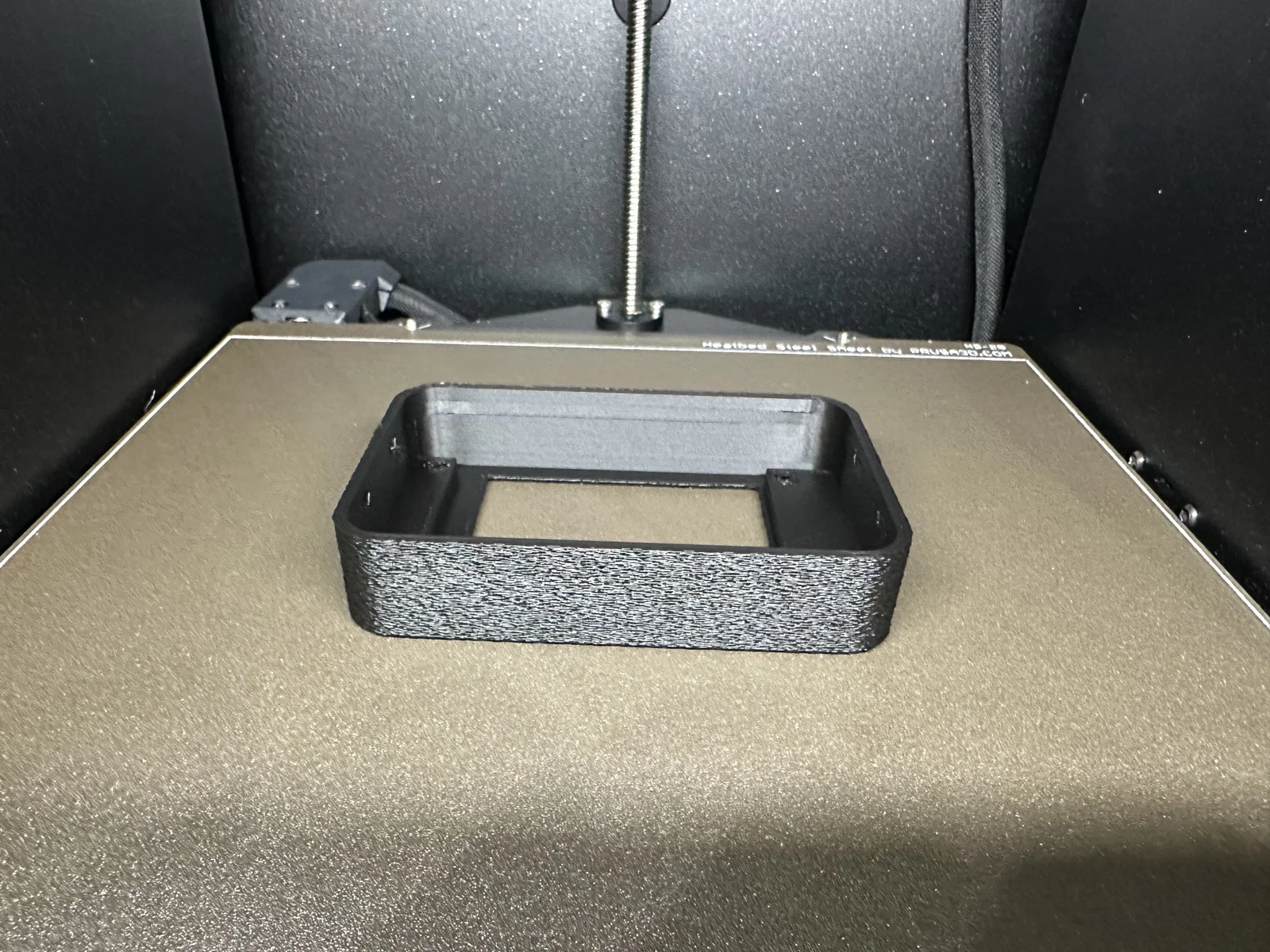

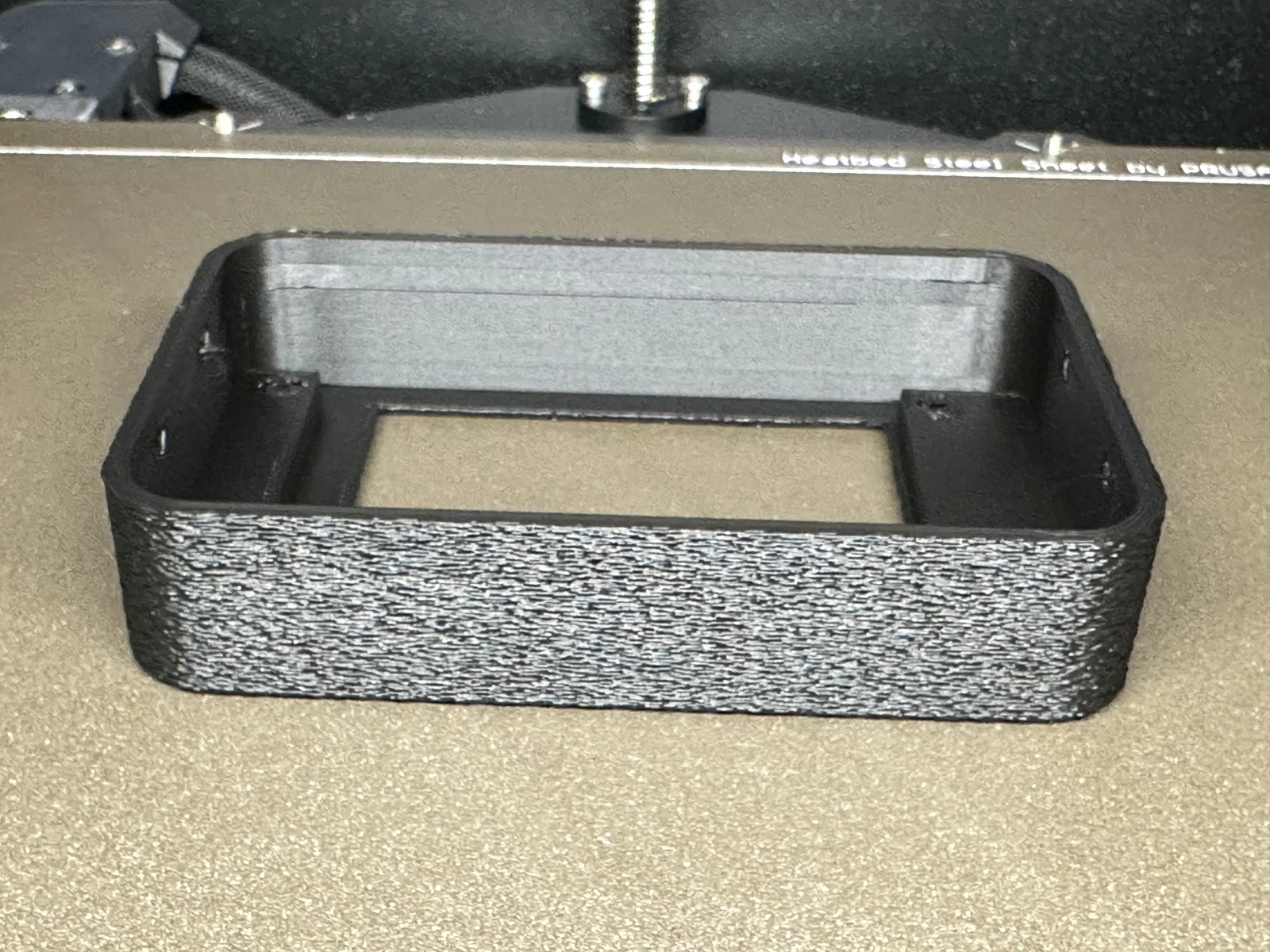

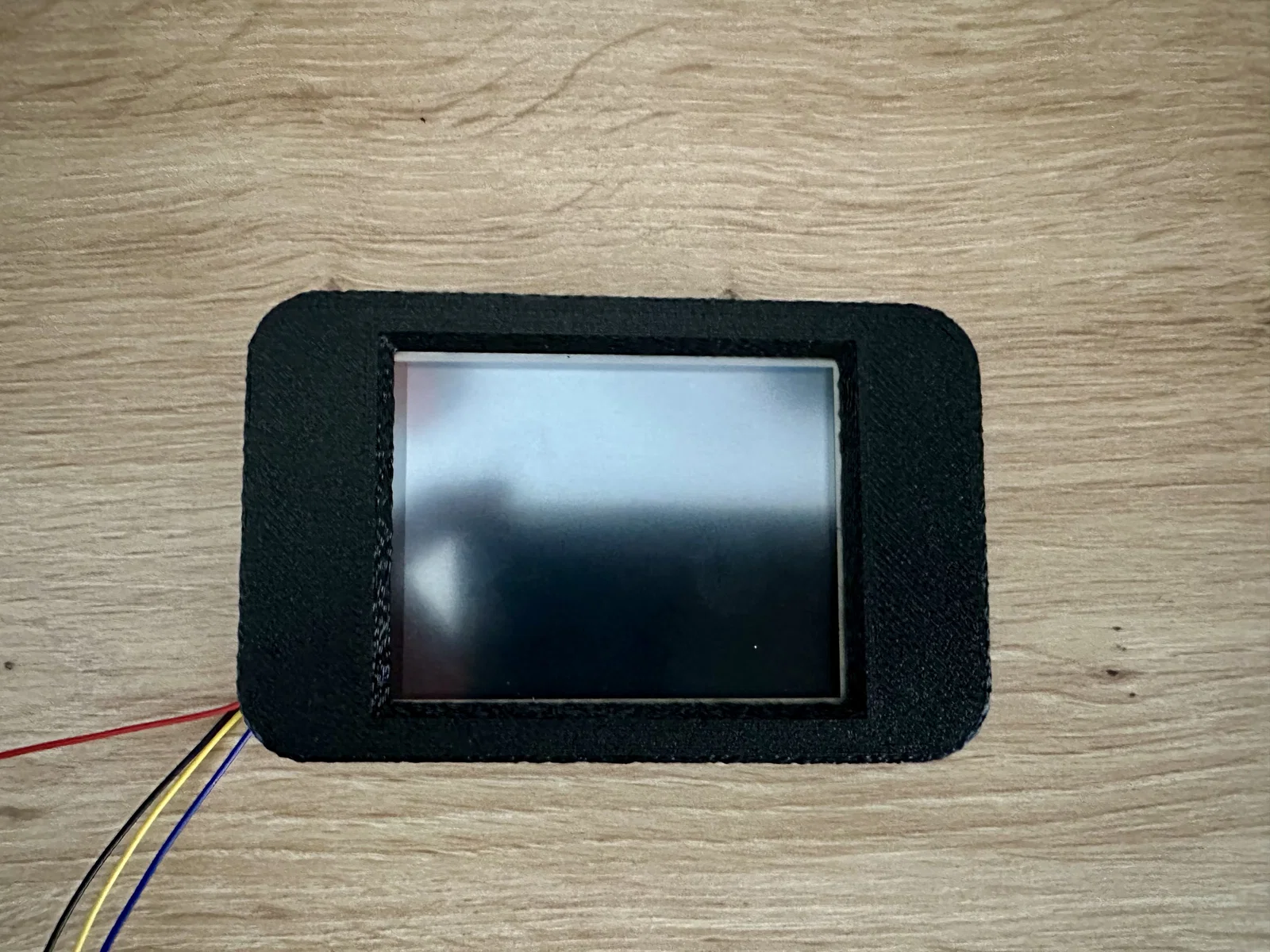

• Trong khi in phần phía trước, phải chèn 4 đai ốc M3 đầu tiên vào. Xem hình minh họa bên dưới:

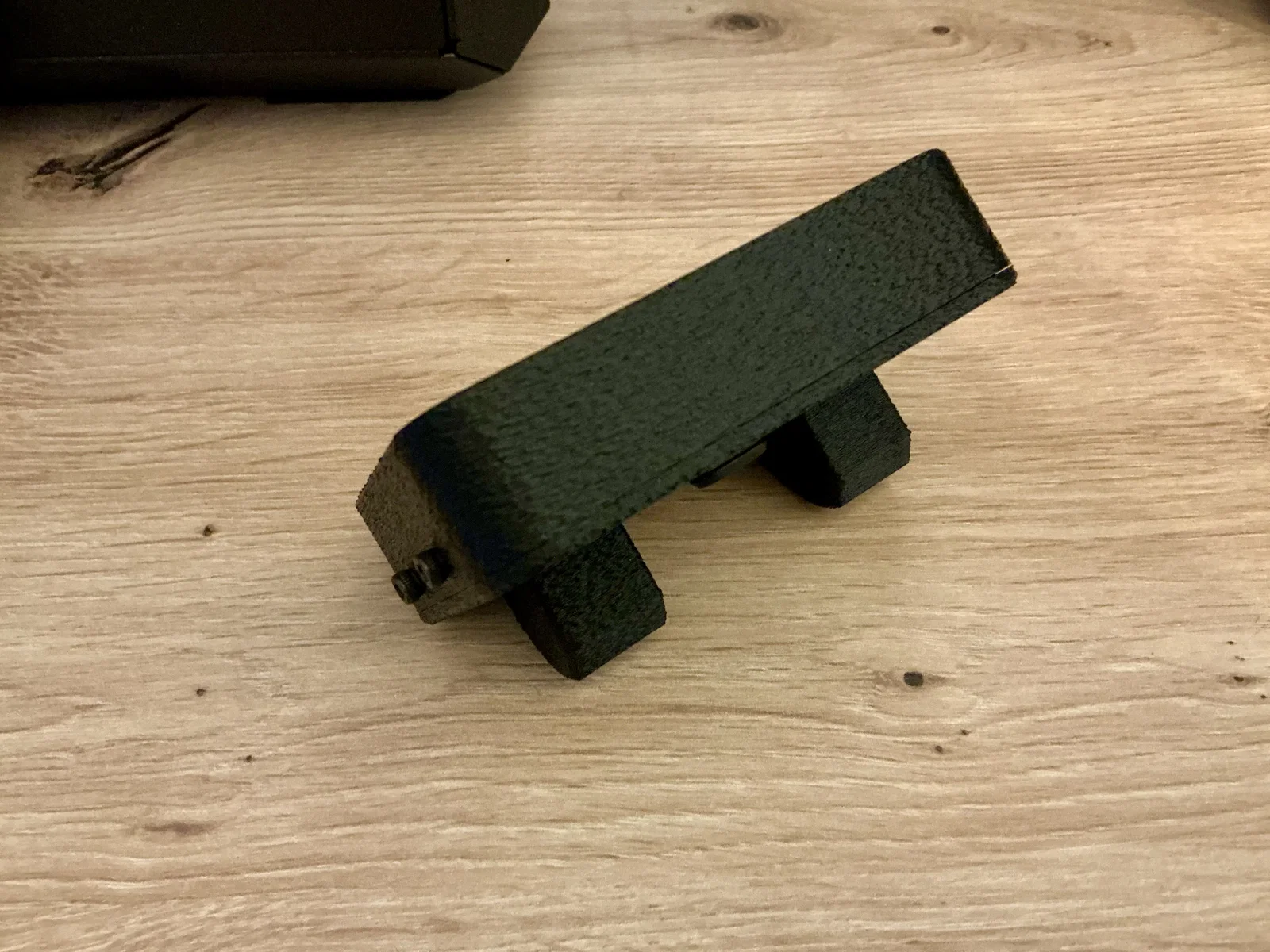

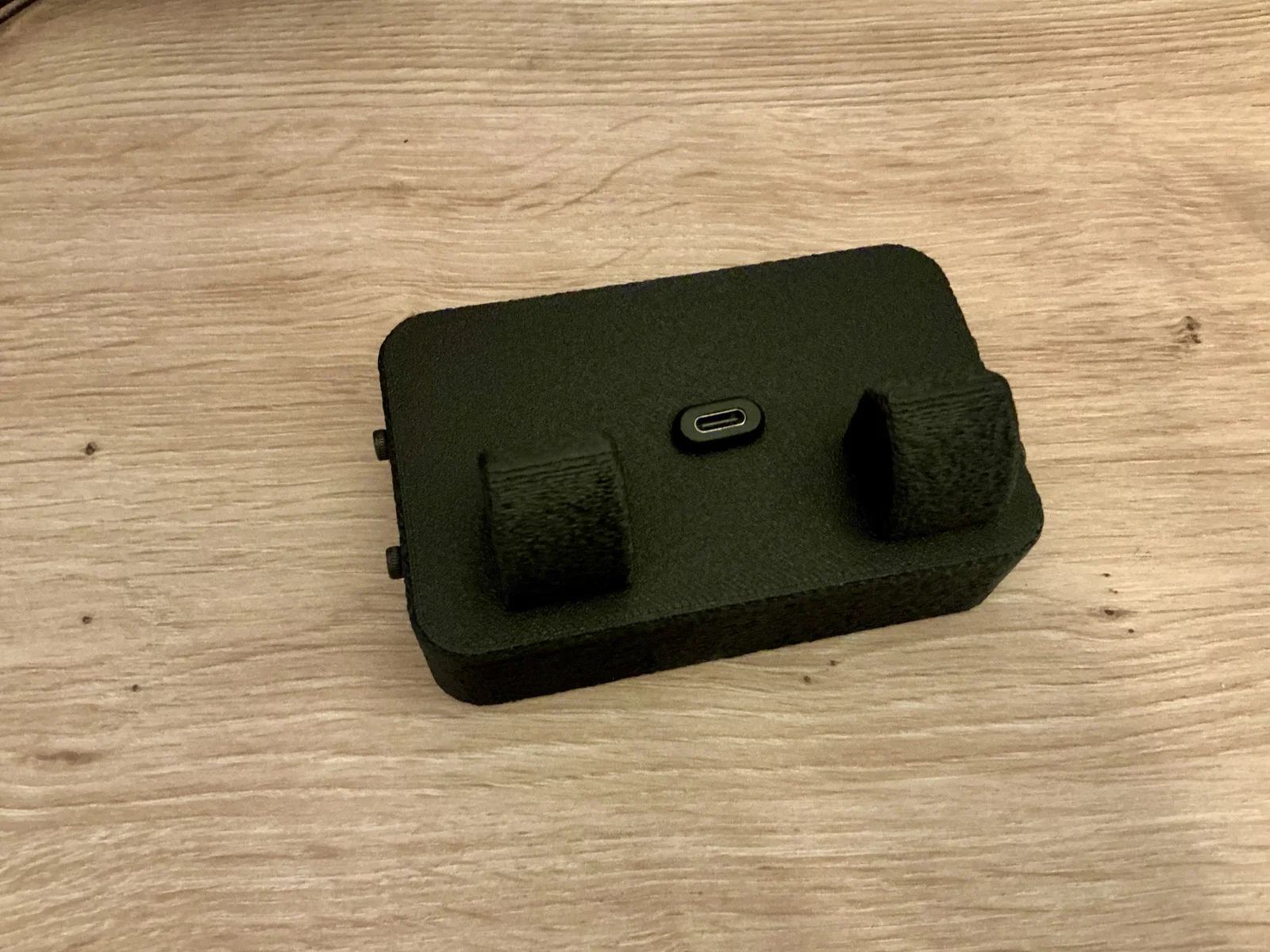

Chân đế thay thế

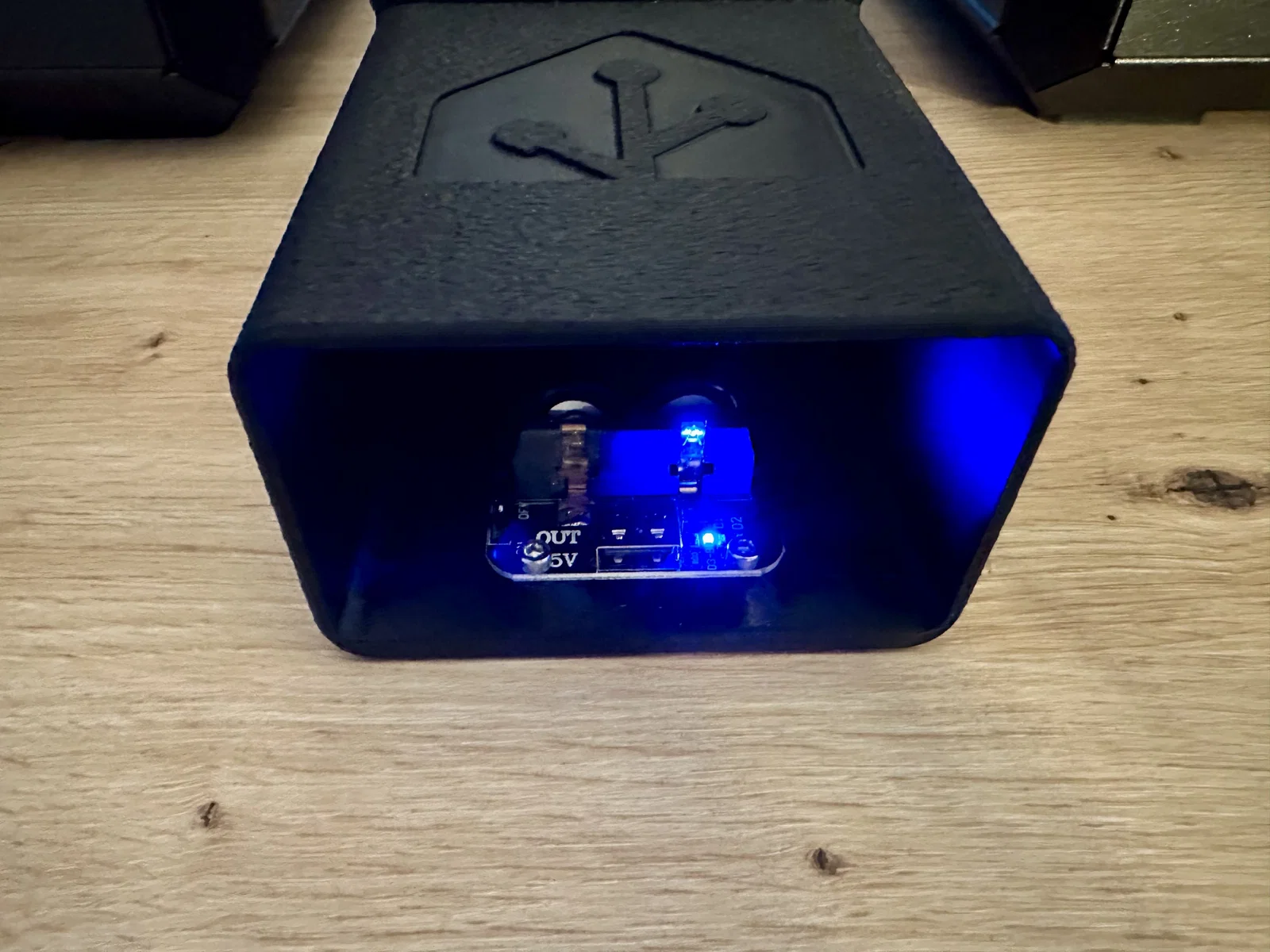

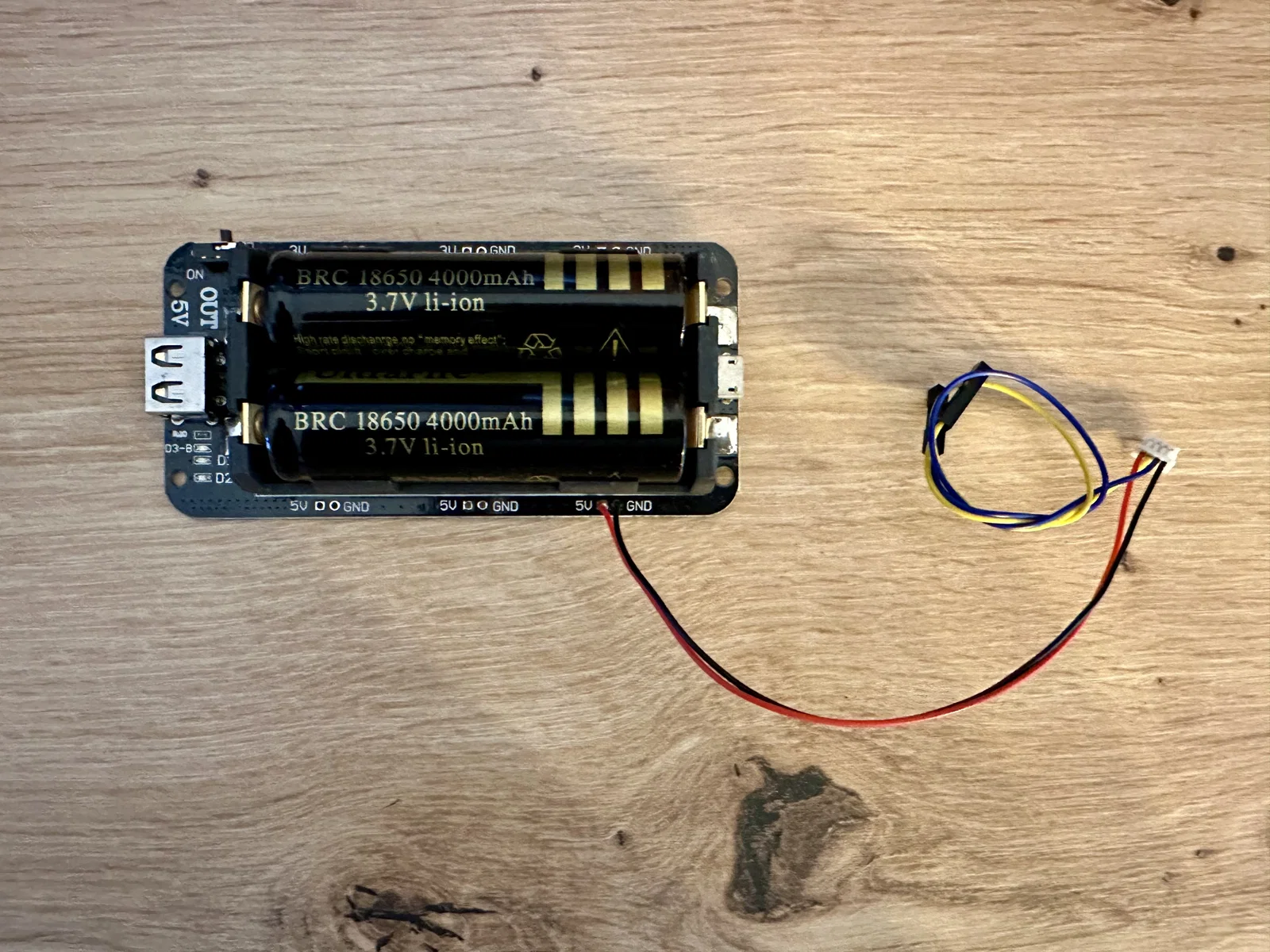

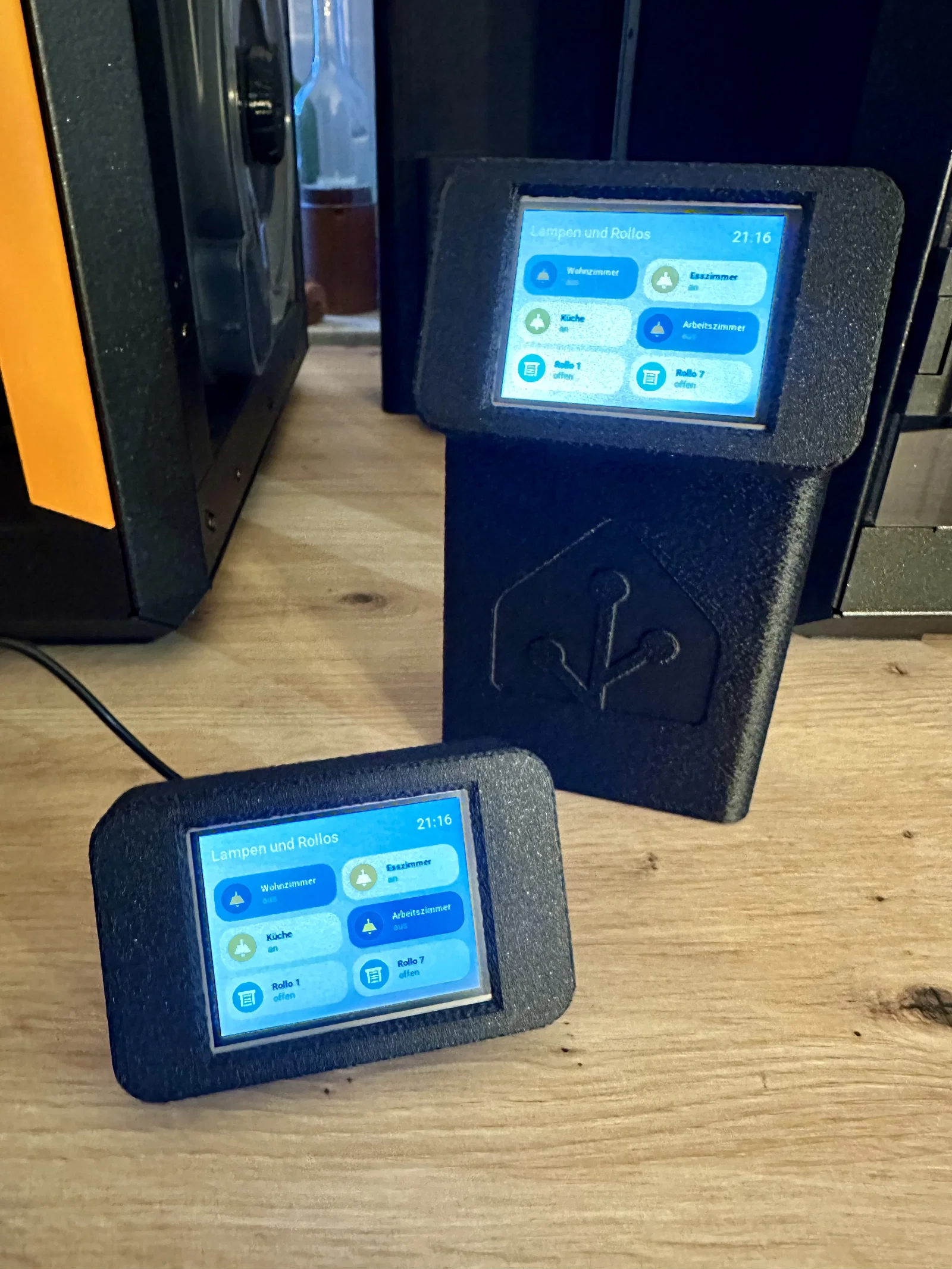

Chân đế thay thế với ngăn chứa 2x pin 18650 để sử dụng di động:

Một số hình ảnh CAD

Chúc các bạn in ấn vui vẻ =)
