Bơm nhu động (Peristaltic Pump) dùng động cơ 28BYJ-48

Tác giả Bedrnik_1705939

Lượt coi
48

File 7 2,2 MB

  • Body_1780508205.stlSTL · 212 KB
  • Body_v02_1780508206.stlSTL · 213,4 KB
  • Roller_Head_1780508207.stlSTL · 197,9 KB
  • Roller_Head_v02_1780508208.stlSTL · 701,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#396920
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

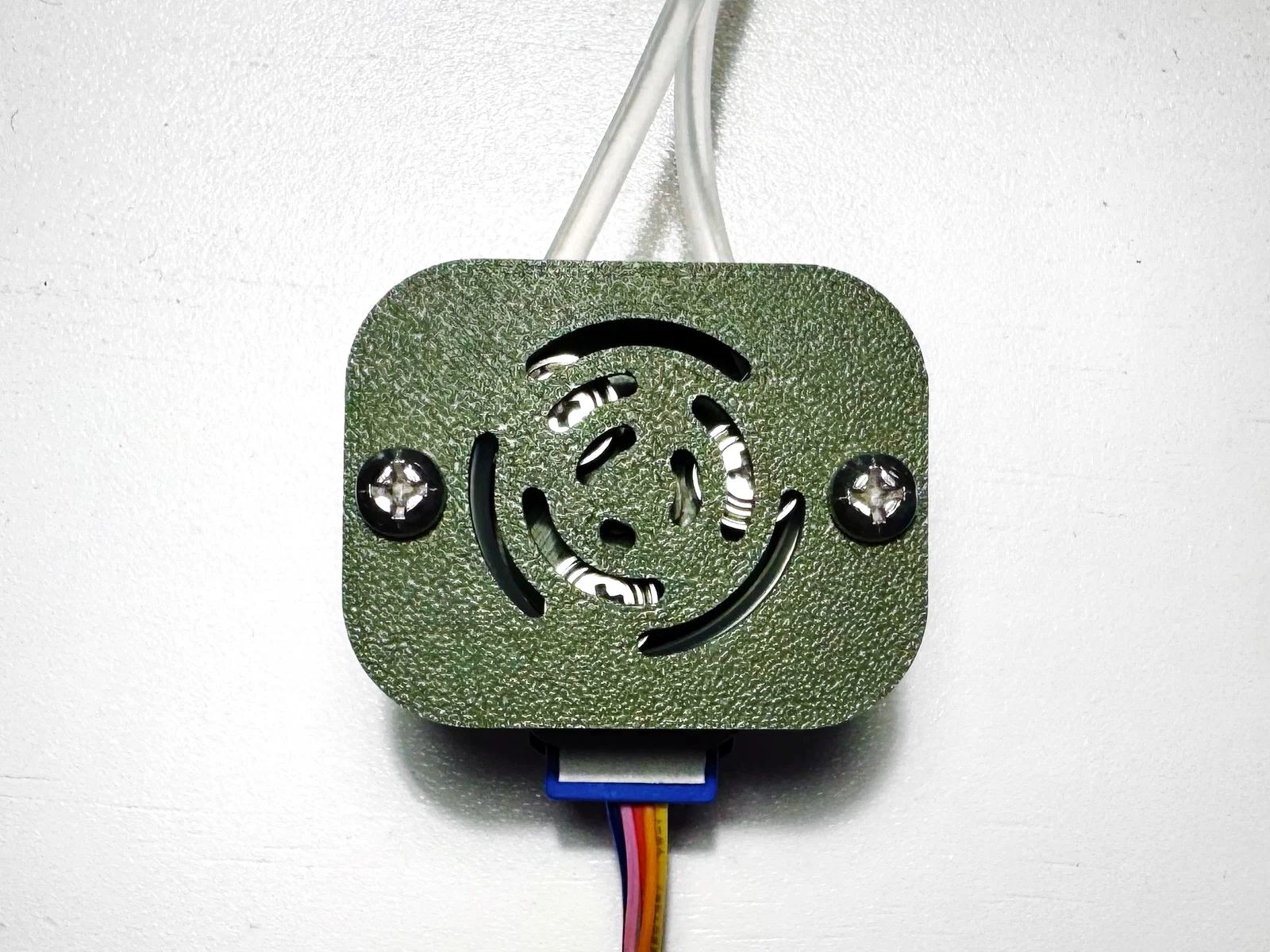

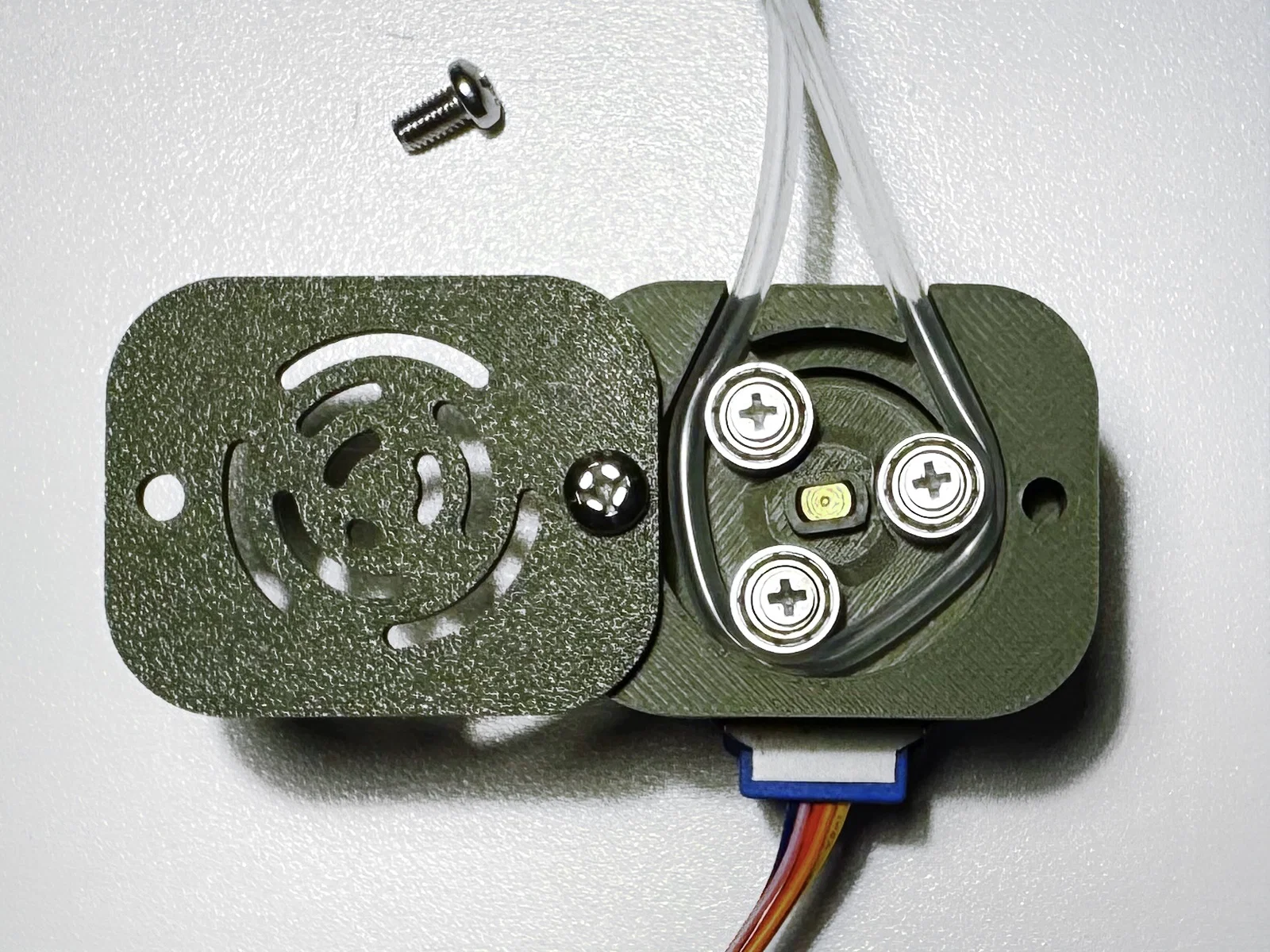

Được remix từ thiết kế của milks, vốn cũng là bản remix từ off_grid_crafts. Phần nắp và động cơ nay được gắn độc lập vào thân bơm, đồng thời đường ray con lăn đã được tinh chỉnh lại một chút.

Đã bao gồm các file STEP và STL.

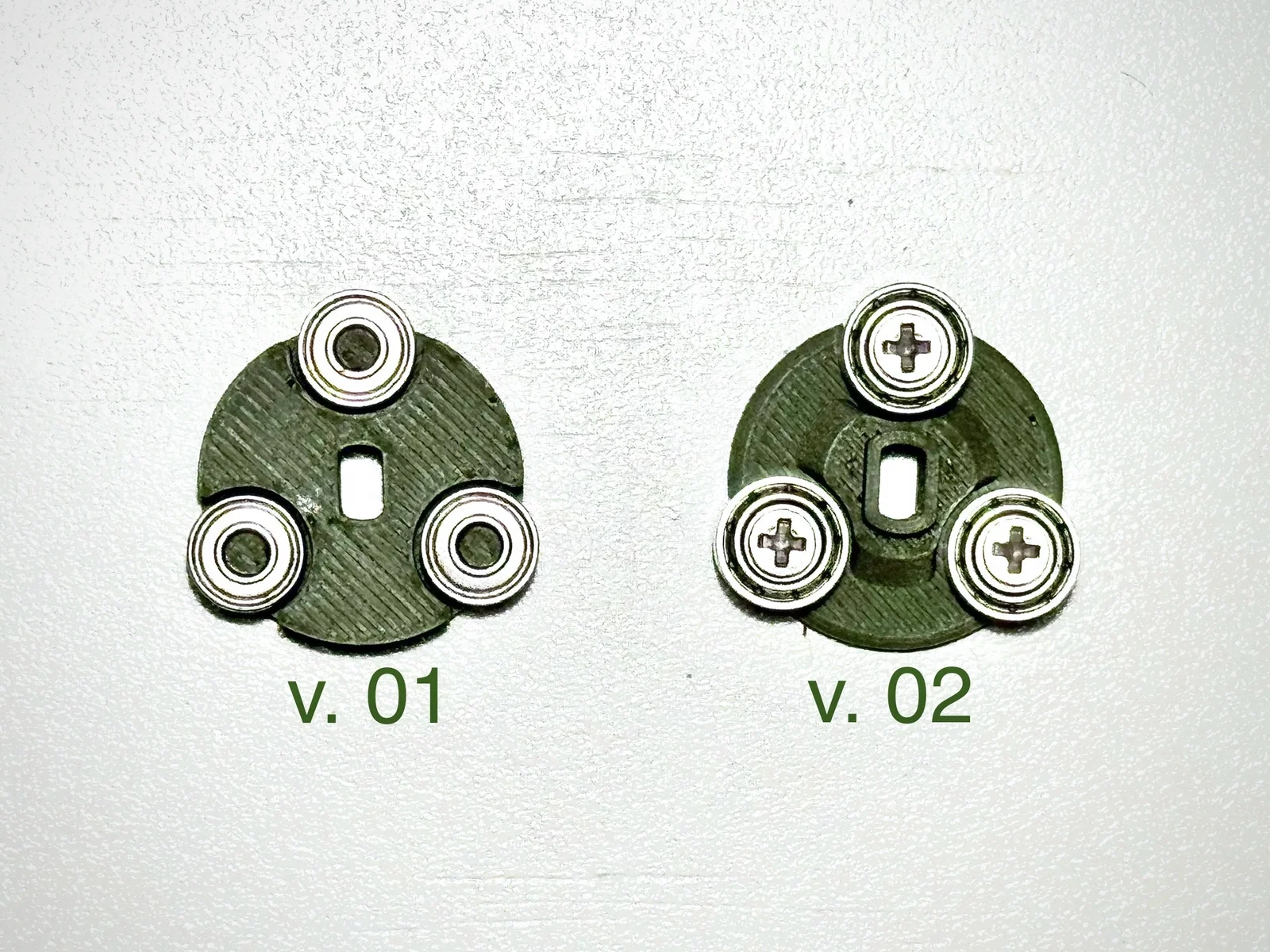

Cập nhật: Đã có đầu con lăn và thân bơm mới (v. 02)!

Vật liệu cần thiết

  • Vòng bi 693ZZ (x3)
  • Ốc đầu tròn M4 x 8 mm (x4)
  • Chuẩn JIS-B111 (đường kính đầu 7mm)
  • Ống silicone, OD 3 mm x ID 1.5 mm

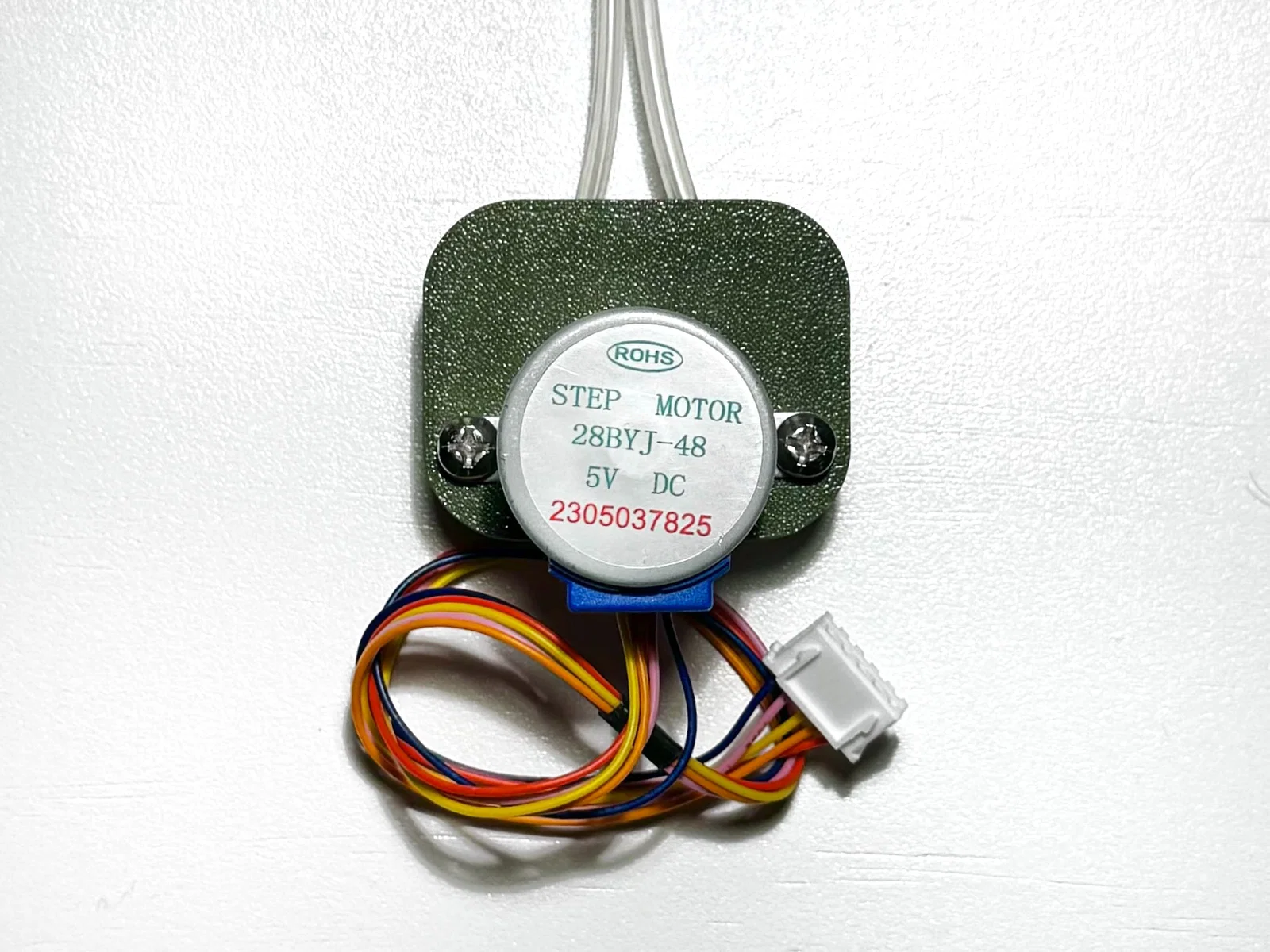

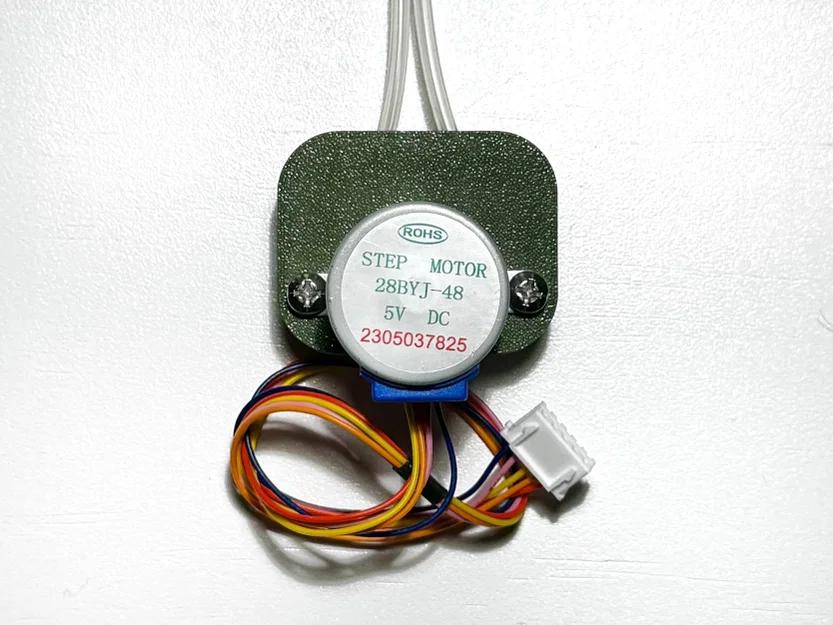

  • Động cơ bước 28BYJ-48 kèm mạch điều khiển

Đối với đầu con lăn mới (v. 02) sẽ cần:

  • Vòng bi 684ZZ (x3) [thay thế cho vòng bi 693ZZ]
  • Ốc đầu bằng M2.5 x 6 mm (x3)

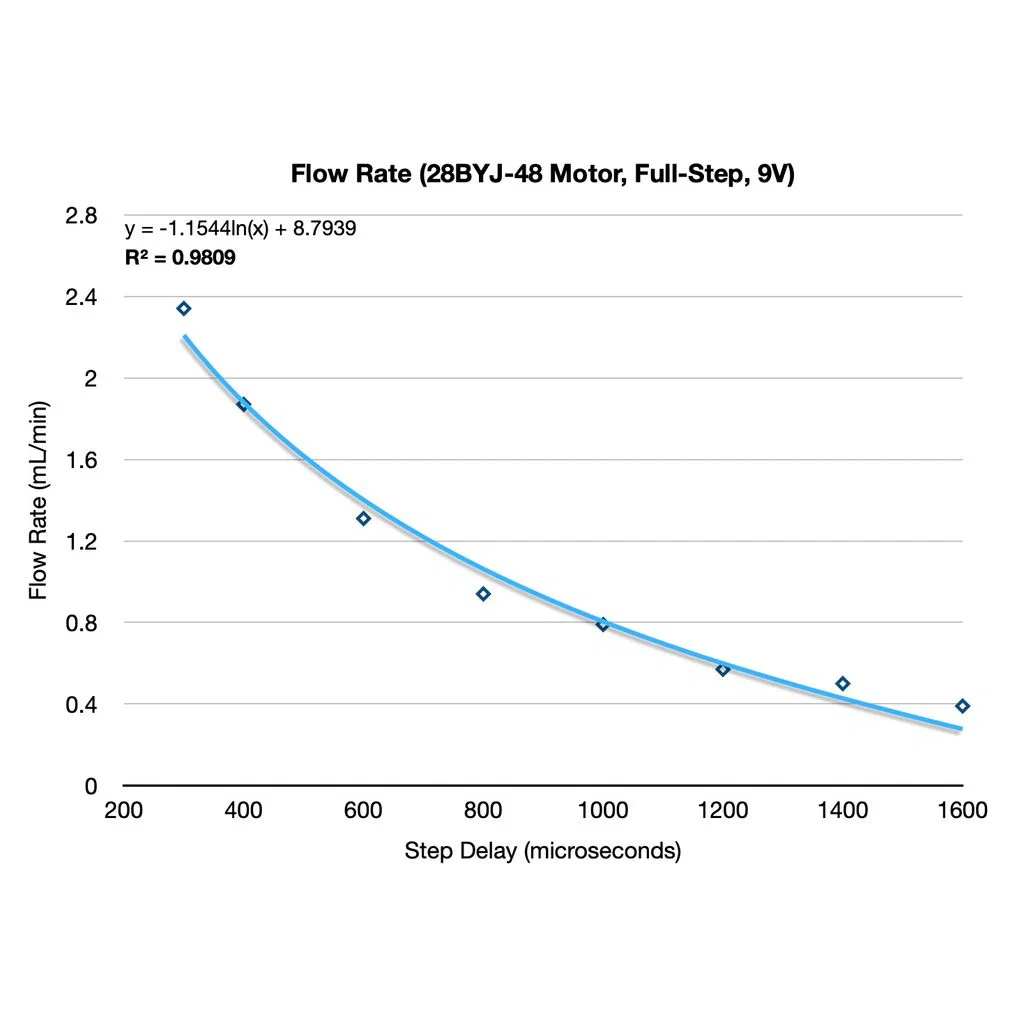

Demo

Cài đặt in

Thương hiệu máy in: Bambulabs
Máy in: Bambu P1S
Rafts: Không
Supports: Không

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
7
Tổng dung lượng
2,2 MB
File lớn nhất
701,8 KB
