Máy bơm tiêm tự động (sử dụng động cơ 28BYJ-48)
- Lượt tải
- 6
- Lượt thích
- 0
- Lượt coi
- 53
- Bản remix
- 0
- Bình luận
- 0
File 7 1,4 MB
- Base_Plate_1780740771.stlSTL · 92,1 KB
- Bearing_End_1780740772.stlSTL · 40,1 KB
- Motor_End_1780740773.stlSTL · 83,6 KB
- Carriage_1780740774.stlSTL · 836,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #398994
- Danh mục
- Giáo Dục
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

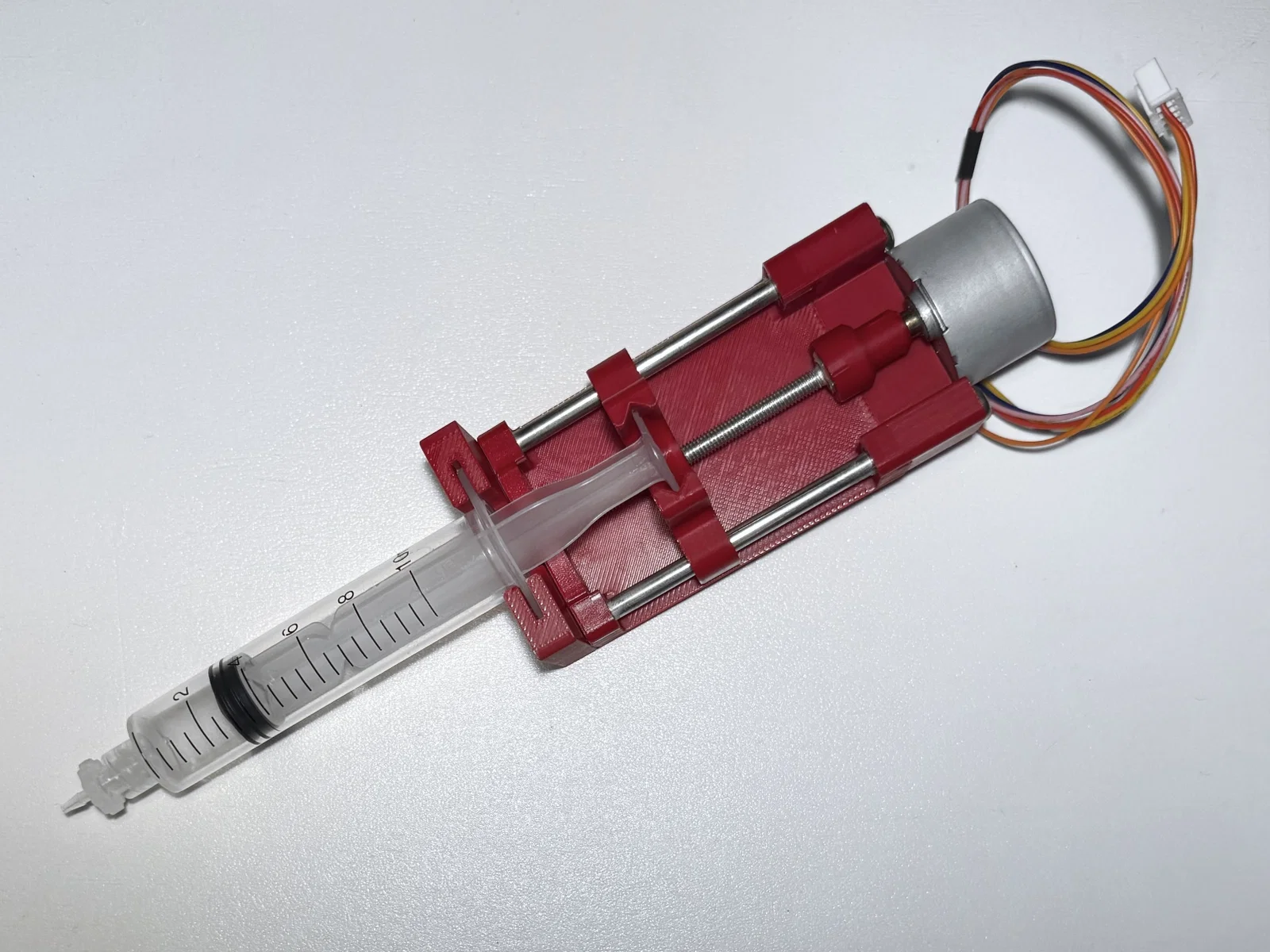

Đây là mẫu máy bơm tiêm lưu lượng thấp được lắp ráp từ một ống tiêm nhựa 10mL, vài linh kiện phần cứng và các chi tiết in 3D. Máy có thể bơm đều đặn với tốc độ tối đa là 2 mL mỗi phút.
Các tệp STEP và STL đã được đính kèm đầy đủ.
Vật liệu cần chuẩn bị
-
Vòng bi 684ZZ
-
Bu lông lục giác M4 x 60 mm
-
Đai ốc lục giác M4
-
Thanh kim loại / Chốt ⌀4 mm x 60 mm (x2)
-
Vít đầu tròn M4 x 8 mm (x2)
- Tiêu chuẩn JIS-B111 (đường kính đầu vít 7mm)
-
Ống tiêm nhựa 10 mL
-
Động cơ bước 28BYJ-48 kèm mạch điều khiển
-
Keo dán sắt (Superglue Gel)
-
[Tùy chọn] Mỡ giảm chấn (ví dụ: Nyogel 767A)

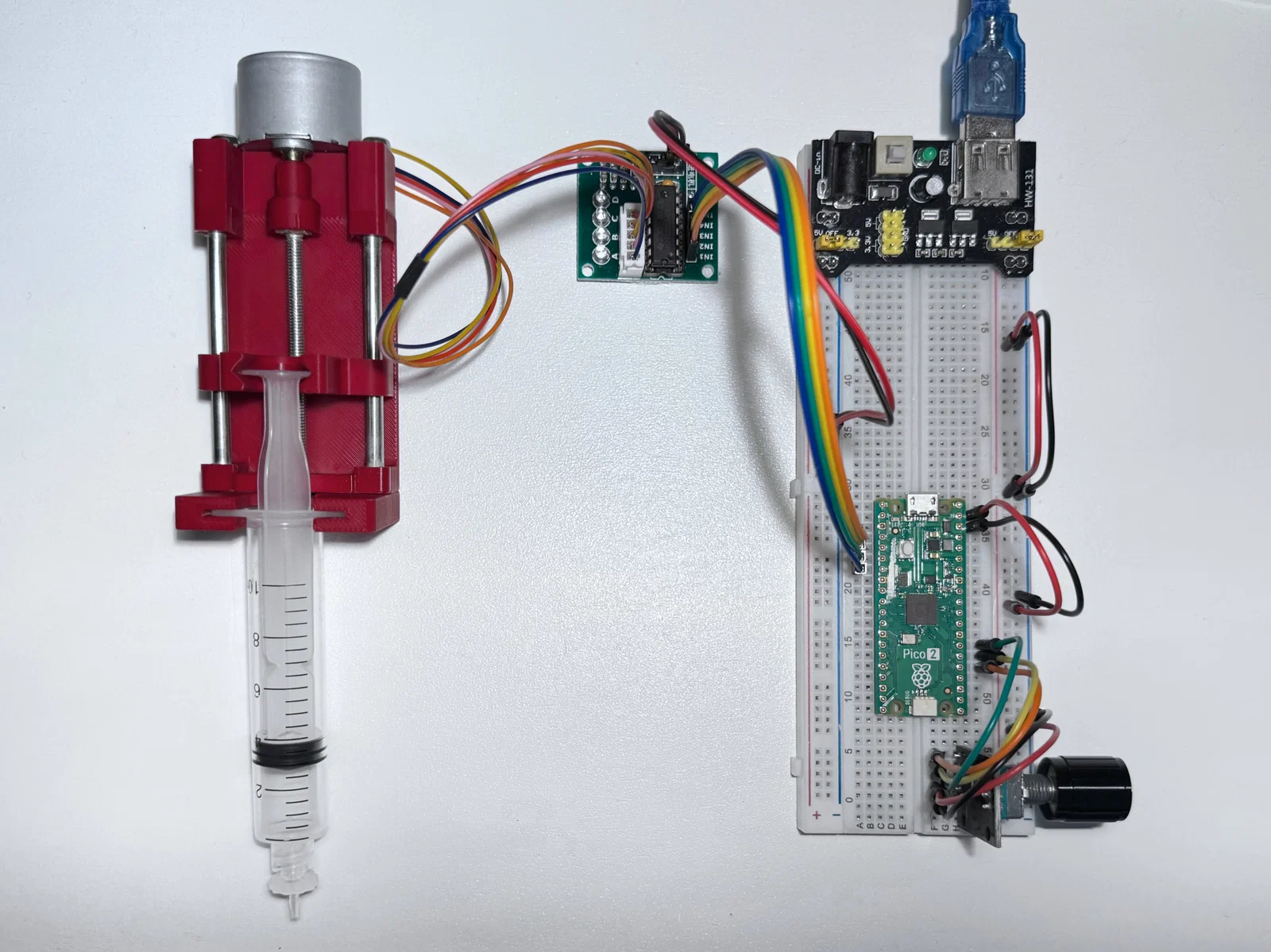

Bản demo
Thiết lập in 3D
Hãng máy in: Bambu Lab
Máy in: Bambu P1S
Rafts: Không cần
Supports: Không cần
