Bơm nhu động (Peristaltic Pump) dùng động cơ NEMA-17

Tác giả Moritz6311

Lượt tải
1
Lượt coi
53

File 9 3,5 MB

  • Pump_Body_1780507969.stlSTL · 480,6 KB
  • Pump_Body_v02_1780507970.stlSTL · 480,6 KB
  • Roller_Head_1780507971.stlSTL · 326,2 KB
  • Roller_Head_v02_1780507972.stlSTL · 742,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

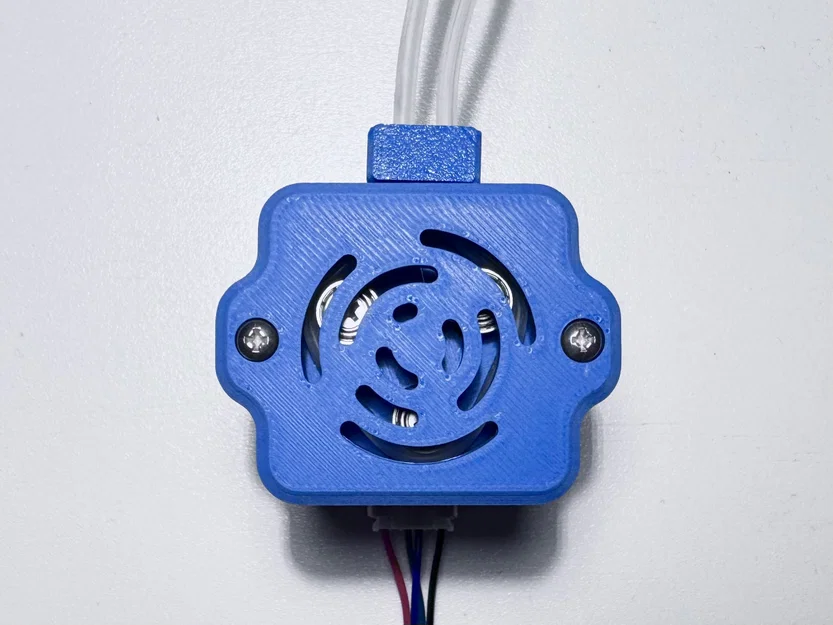

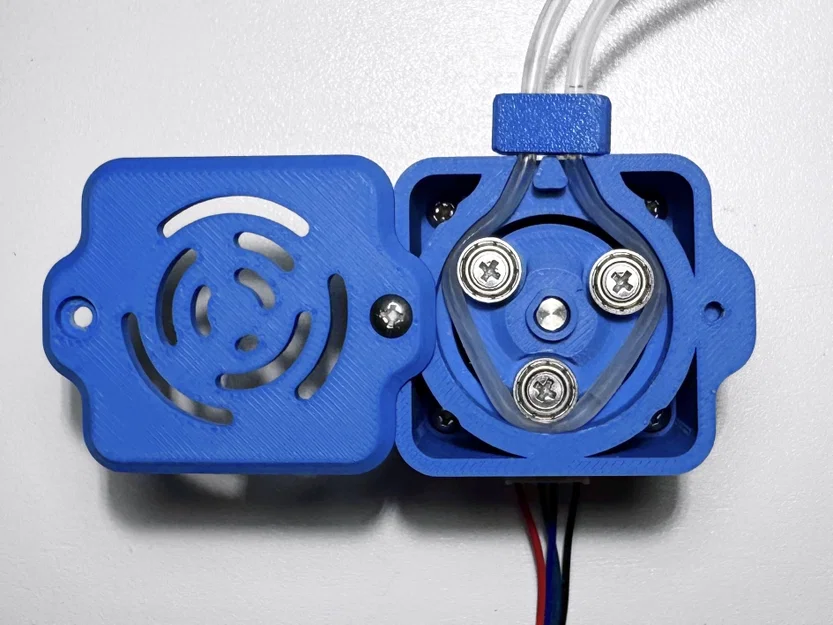

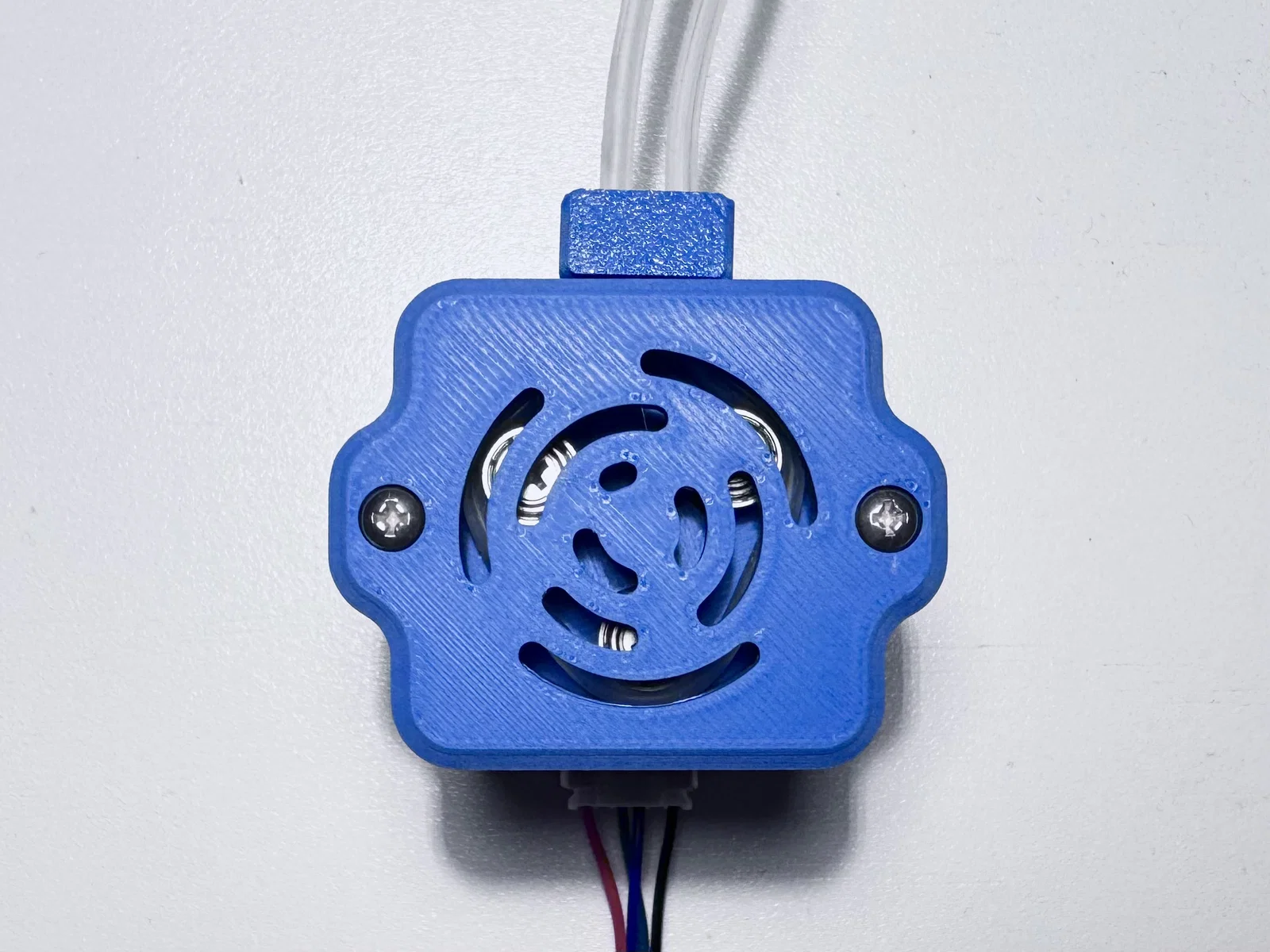

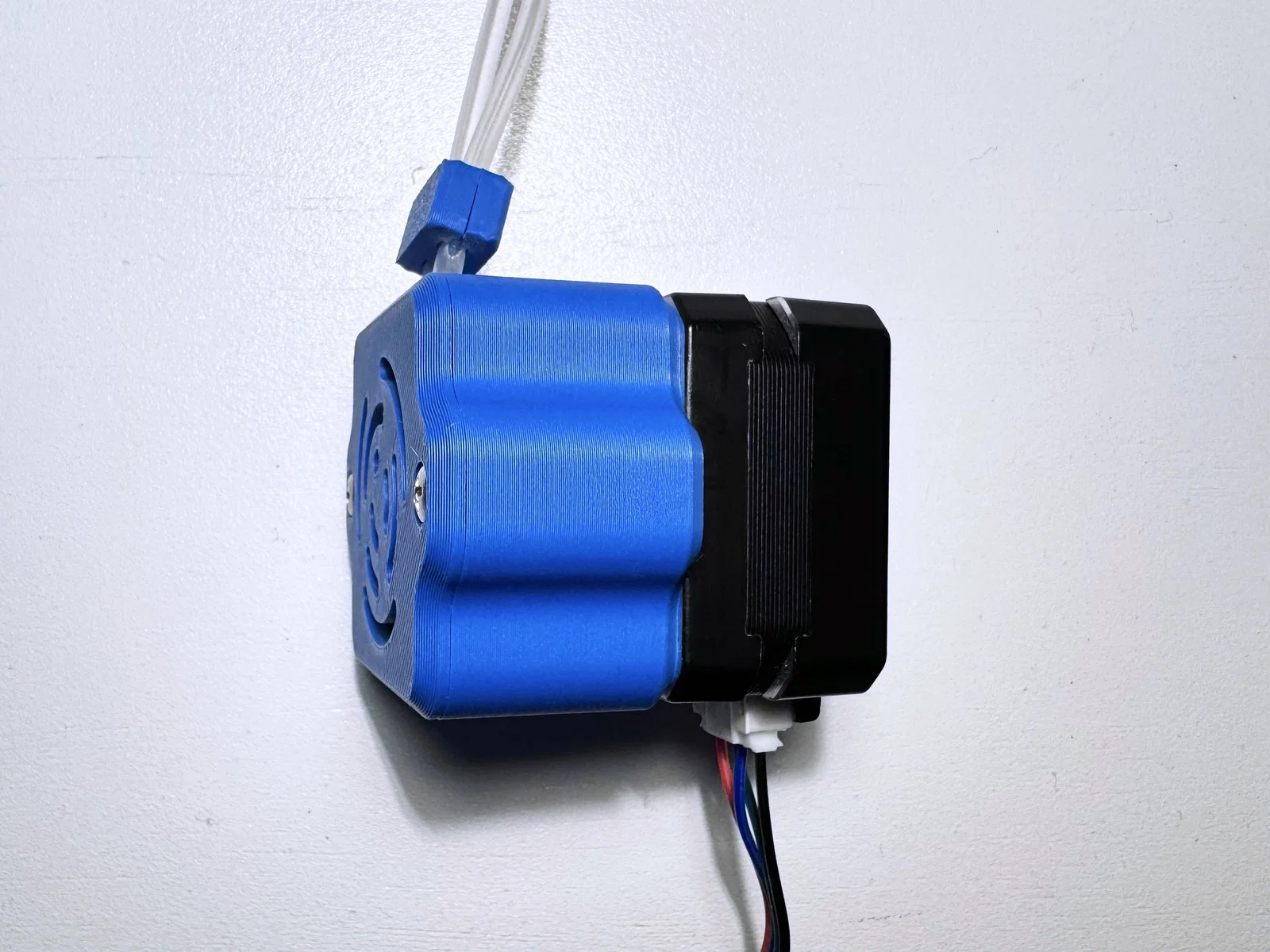

Đây là mẫu bơm nhu động nhỏ gọn được vận hành bởi động cơ bước NEMA 17. Có một chốt chặn lắp bằng cách ép (cố định thêm bằng vài giọt keo dán sắt) giúp ngăn ống dẫn bị lệch trong lúc sử dụng.

Các file STEP và STL đã được đính kèm đầy đủ.

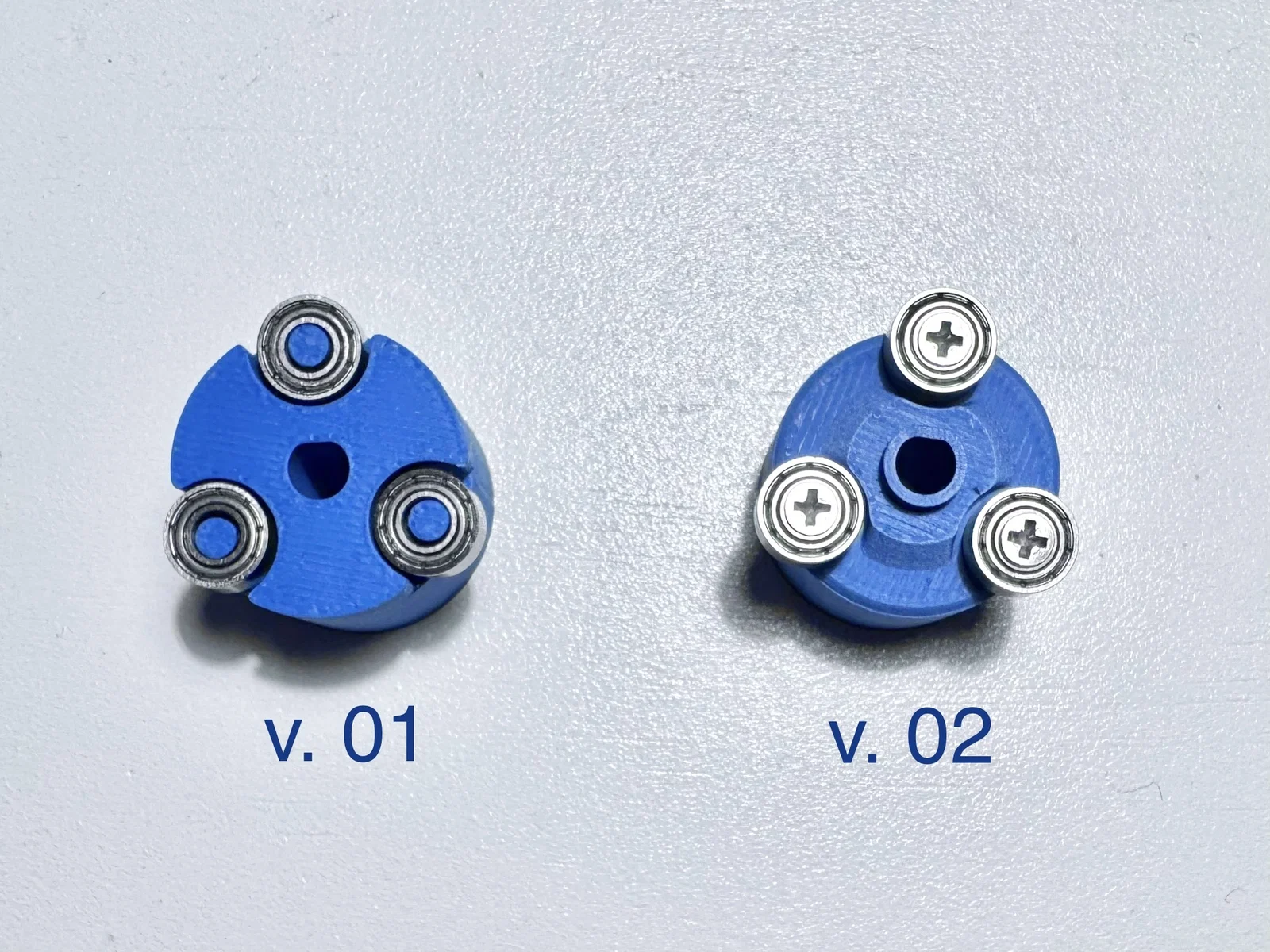

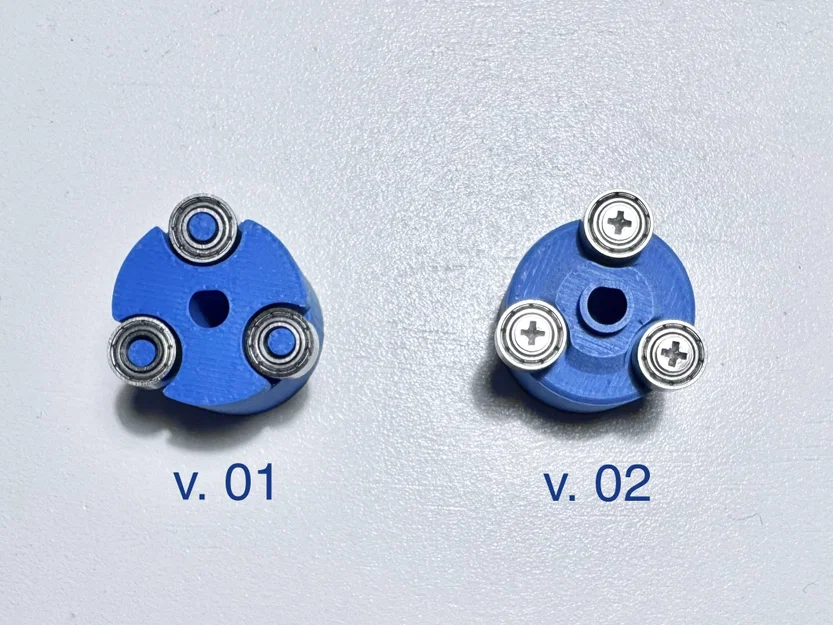

Cập nhật: Đã có đầu lăn và thân bơm phiên bản mới (v. 02)!

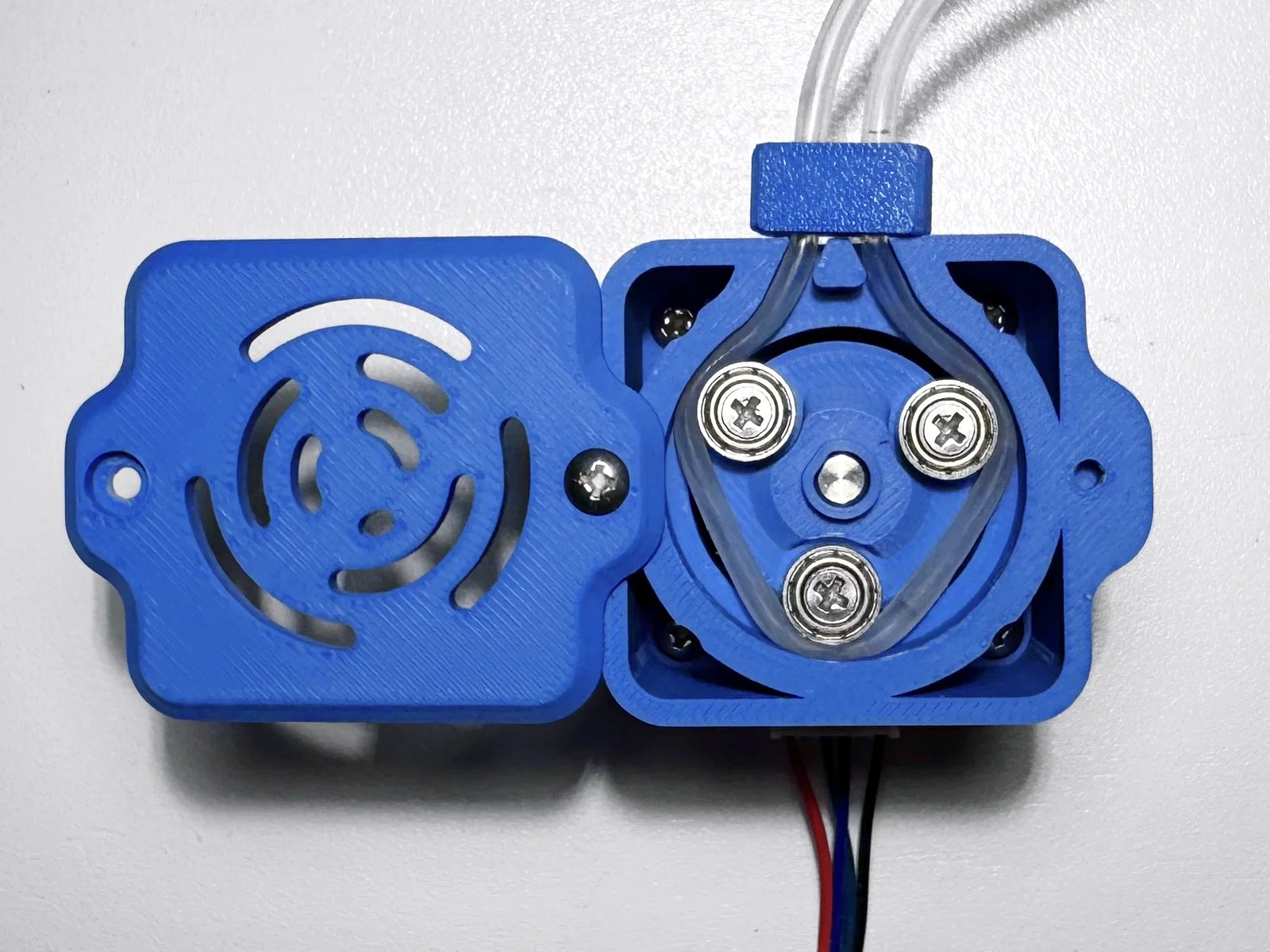

Vật liệu cần thiết

  • Vòng bi 684ZZ (x3)
  • Ốc vít đầu dù M3 x 4 mm (x6)
  • Động cơ bước NEMA 17, kích thước 42 x 23 mm
  • Chiều dài trục ≤ 21 mm
  • Bo mạch điều khiển A4988
  • Ống silicone, đường kính ngoài 3 mm x đường kính trong 1.5 mm
  • Keo dán sắt

Đối với Đầu lăn (v. 02) mới, bạn sẽ cần thêm:

  • Ốc vít đầu bằng M2.5 x 6 mm (x3)

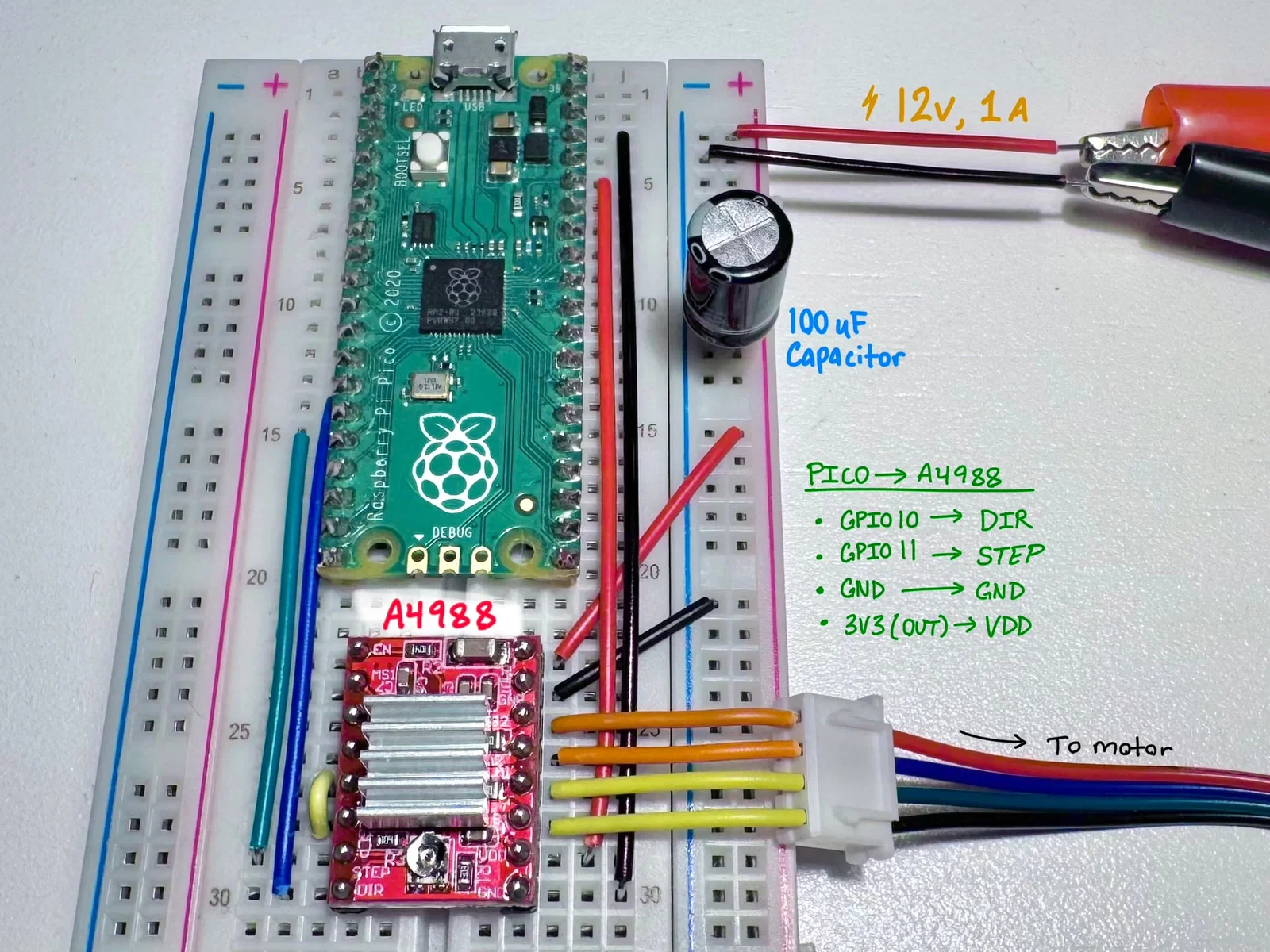

Đấu nối dây điện

Bạn cần điều chỉnh dòng điện mục tiêu trên bo mạch A4988 cho phù hợp với thông số động cơ của mình.

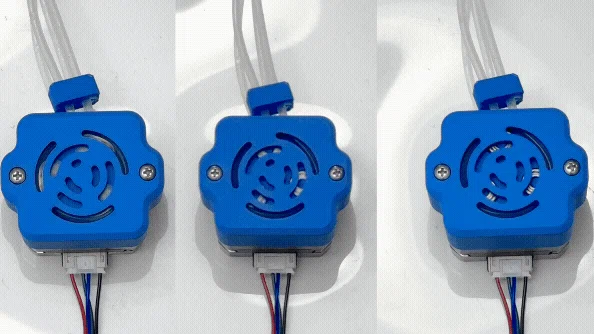

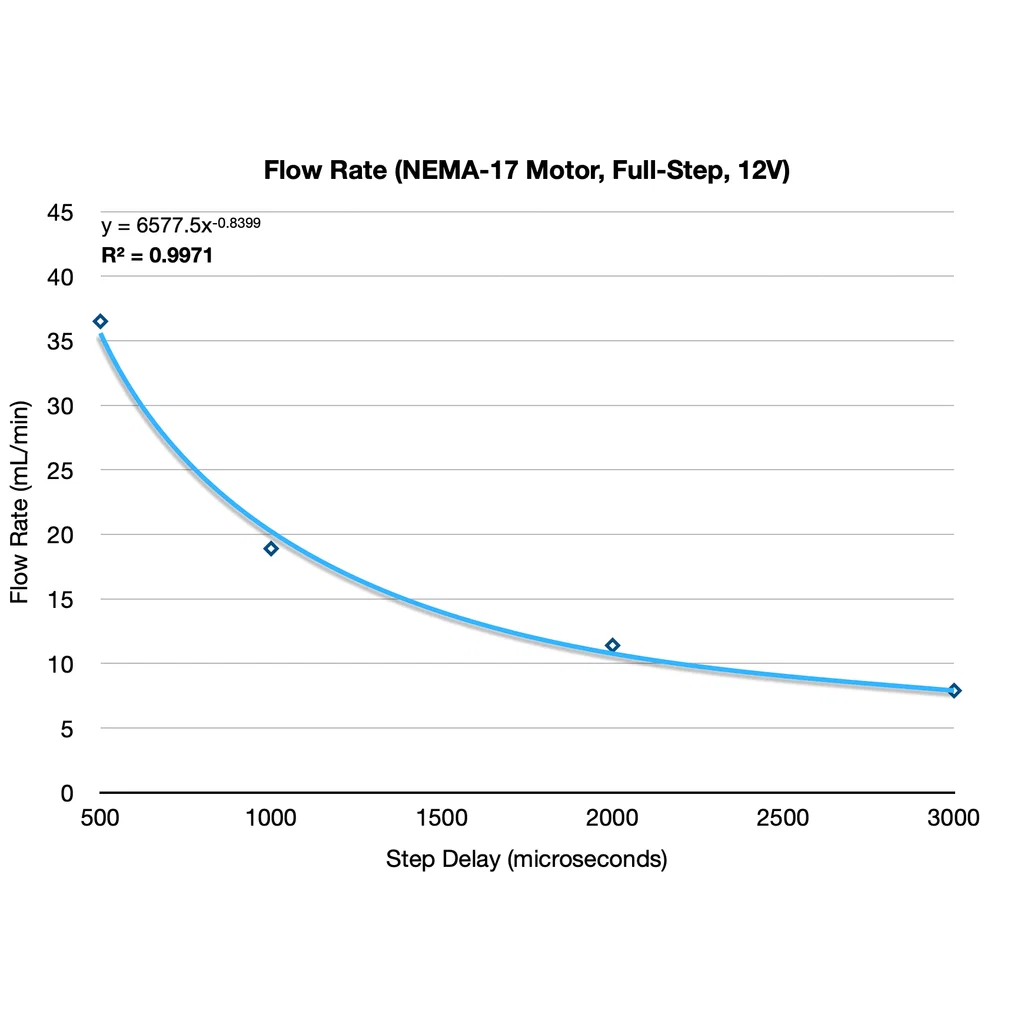

Bản demo

Thông số in

Thương hiệu máy in: Bambu Lab
Máy in: Bambu P1S
Bè (Rafts): Không
Hỗ trợ (Supports): Không
