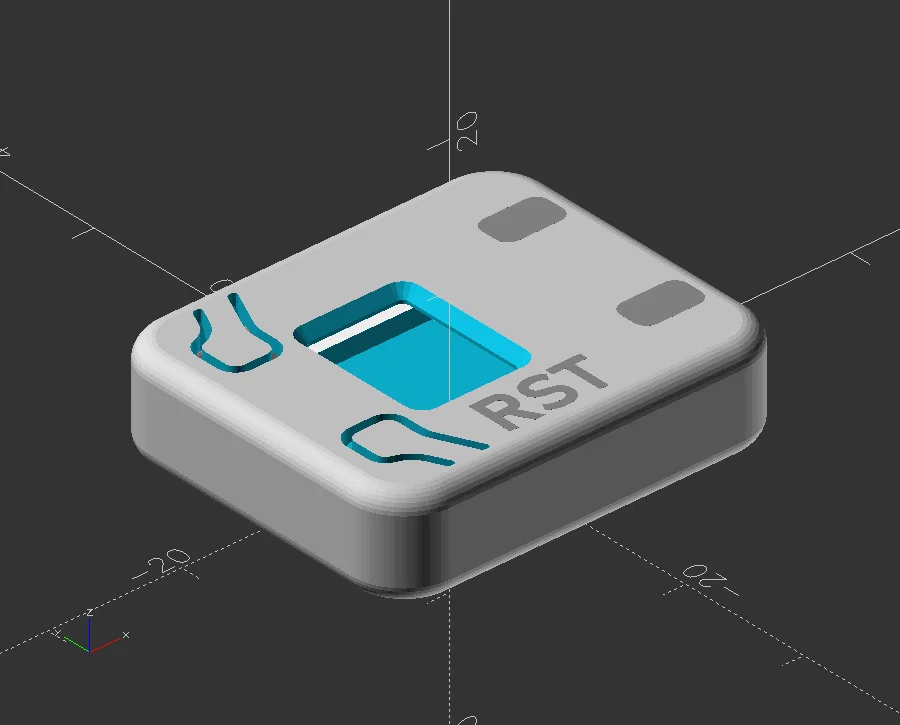

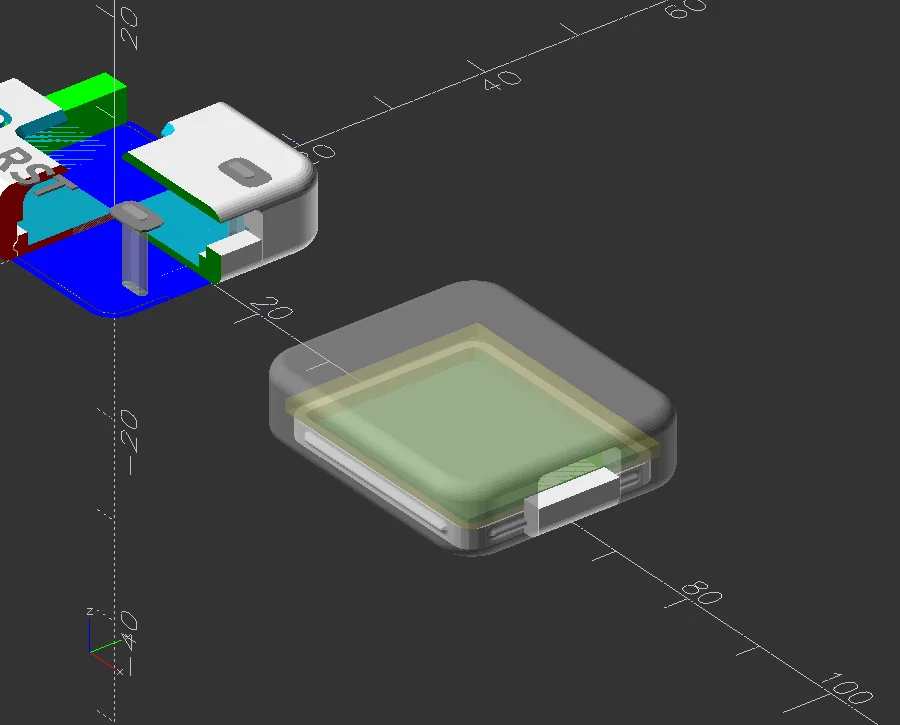

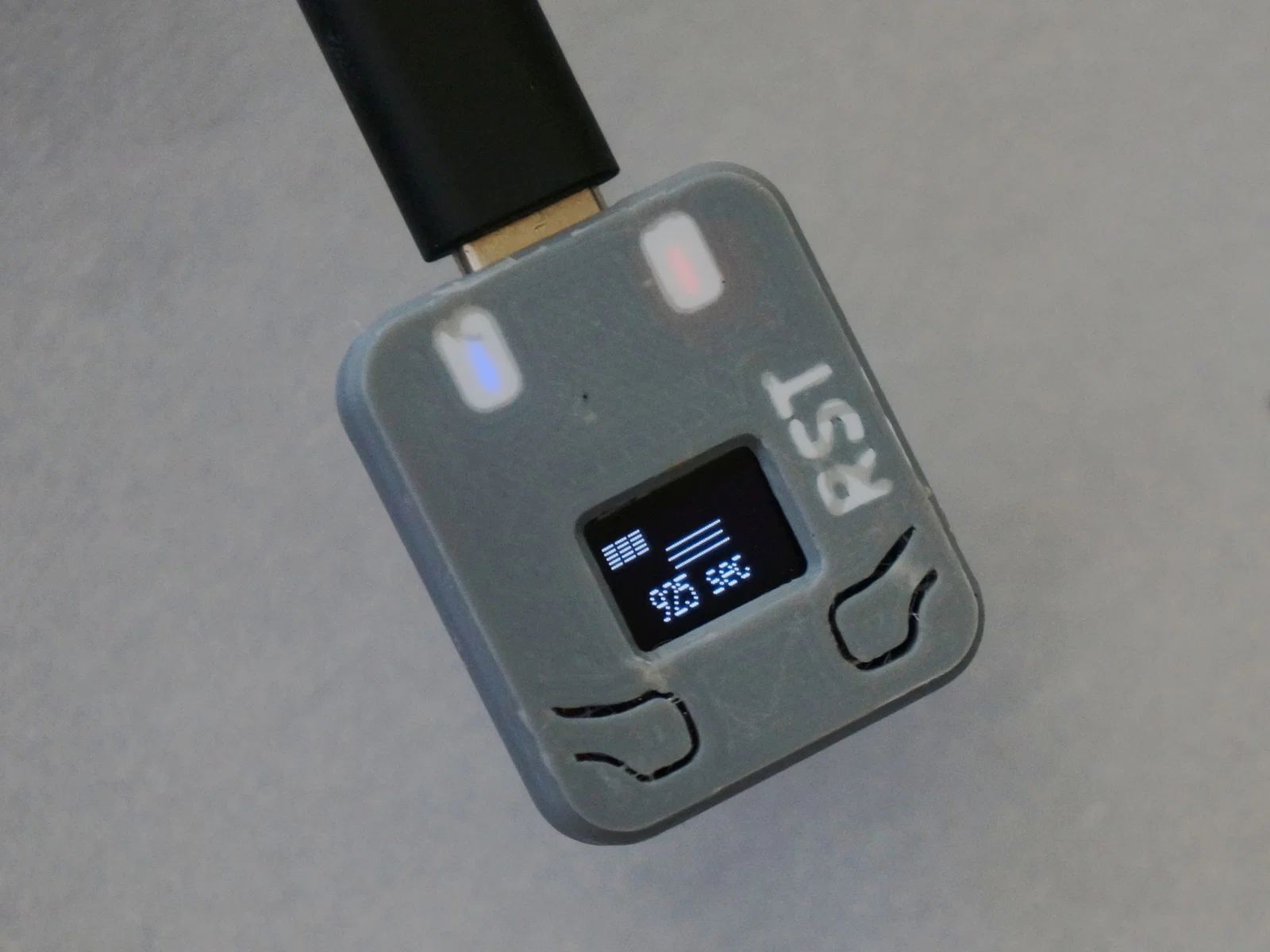

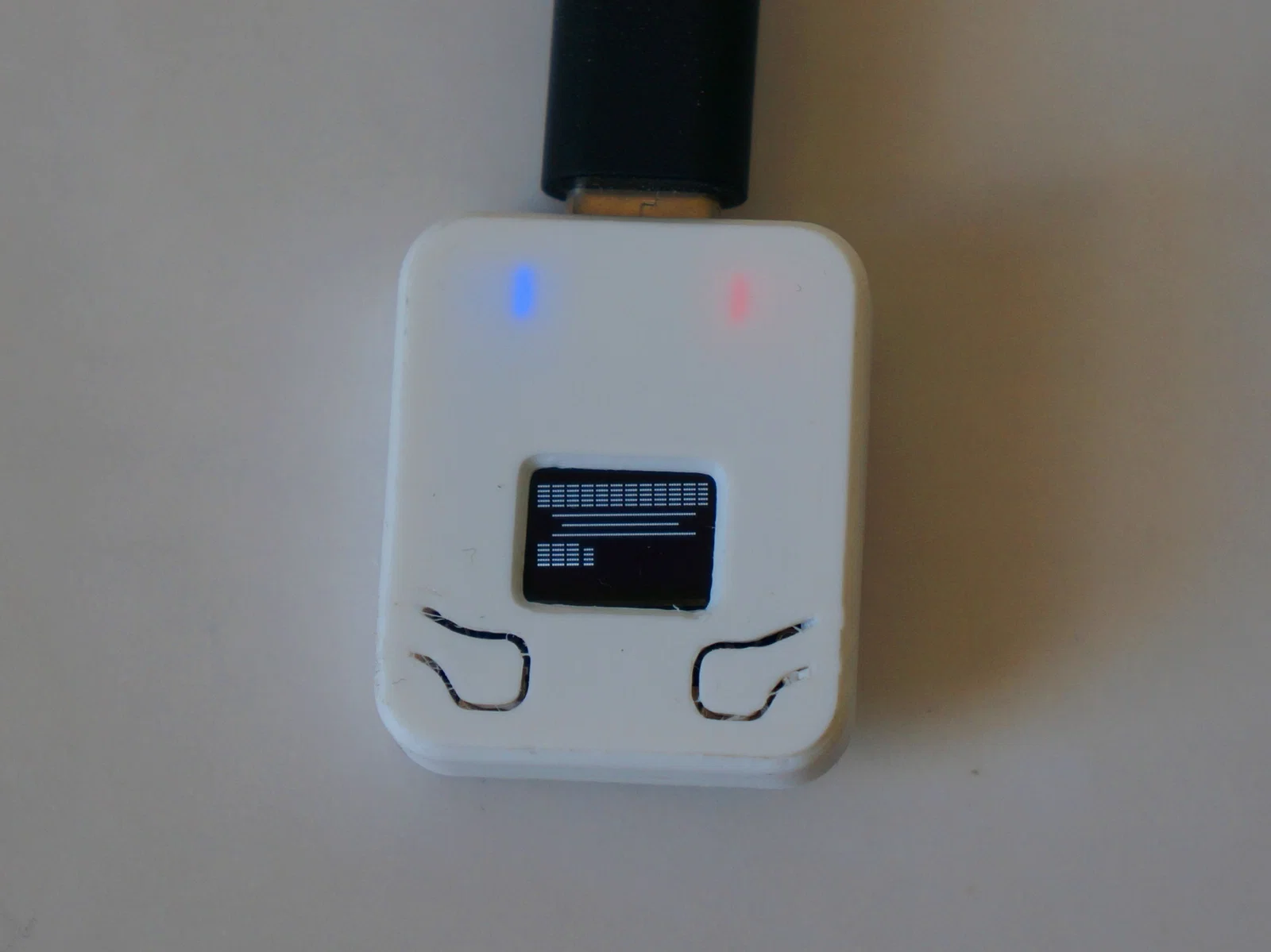

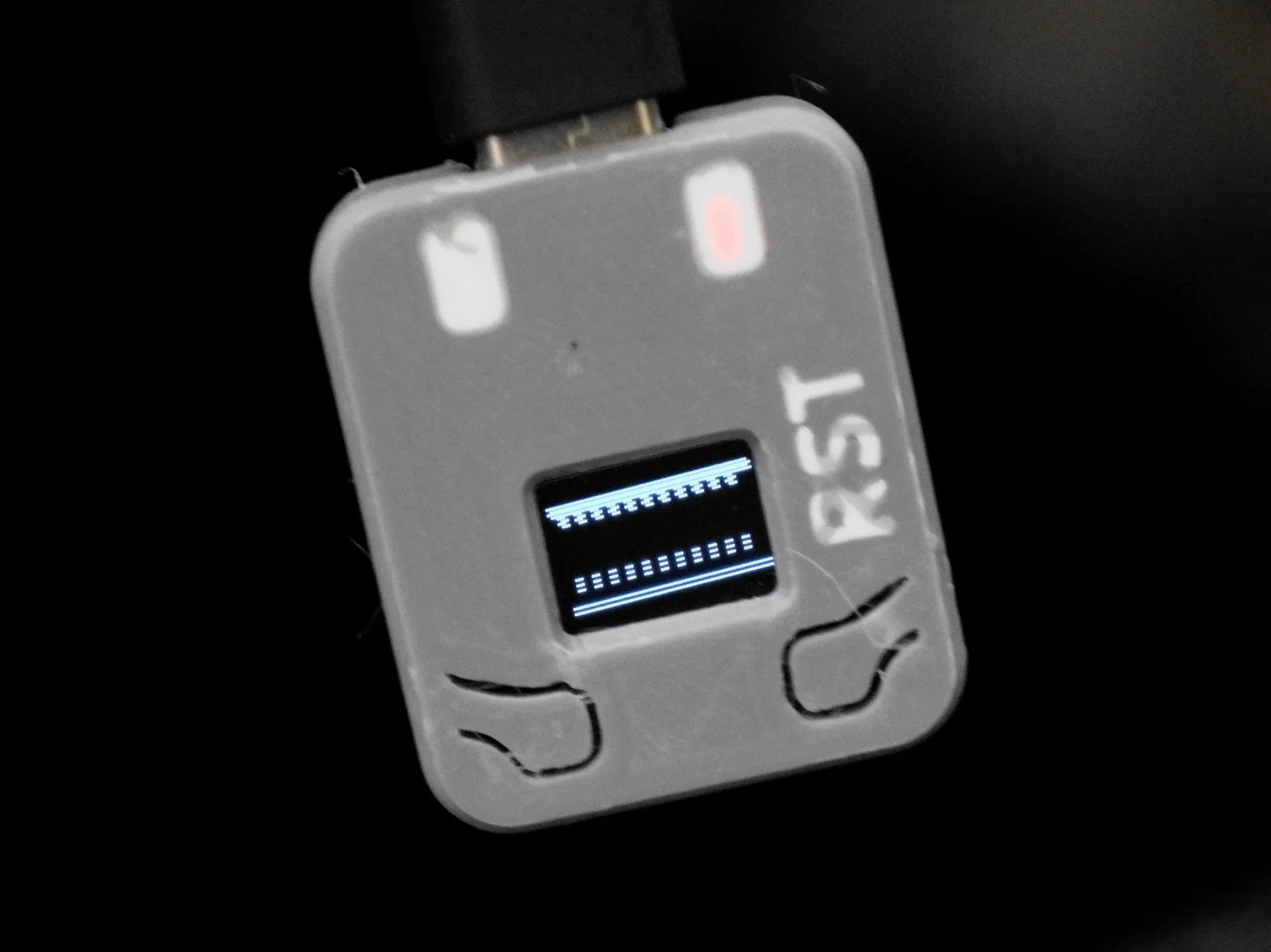

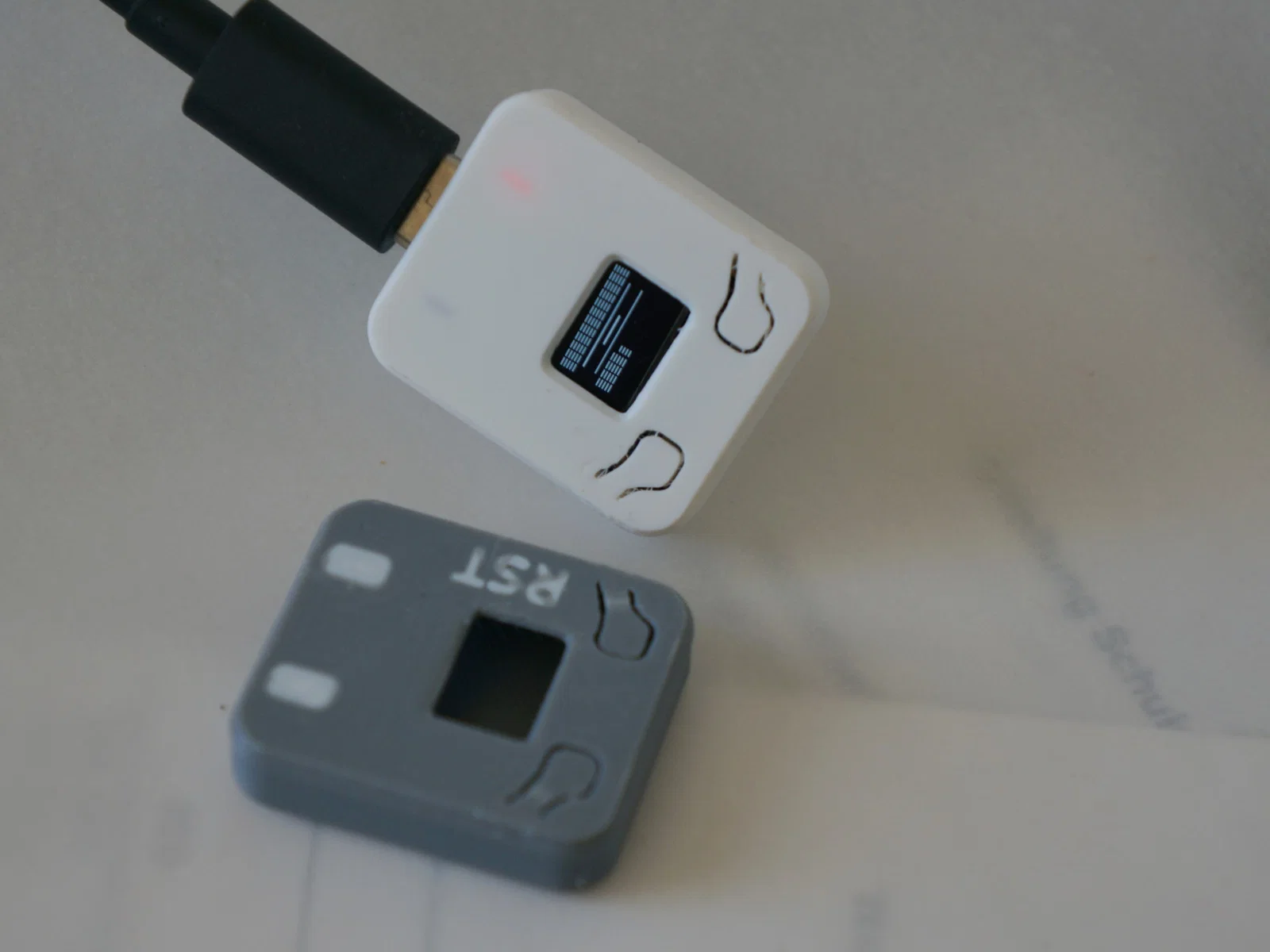

Vỏ hộp thiết kế cho ESP32-OLEDmini

Vỏ hộp cho mạch ESP32C3-OLEDmini (0.42")

Kích thước PCB ~ 25mm × 20.5mm × 1.1mm

• Có 2 nút nhấn (nút reset cần nhấn sâu hơn một chút) và hai khe hở cho đèn LED.
• Cổng kết nối USB-C có thể dùng để cấp nguồn - hoặc sử dụng bất kỳ nguồn điện nào từ 3.35V đến 6.5V.
• Hỗ trợ 1 nút nhấn và 1 đèn LED trên mạch: GPIO9-BTN + GPIO8-LED.
• CPU 160Mhz, bộ nhớ flash 4MB.
• Nhiều chế độ tiết kiệm năng lượng: light sleep (130μA) vẫn giữ kết nối, deep sleep (5μA), modem sleep (20mA).
• BLE 5.0 HID (dùng làm chuột, bàn phím không dây, v.v.).
• WLAN AP với Webserver.
• Màn hình OLED 72×40 qua giao tiếp i2c (SDA 5, SCL 6).

Kết nối không dây

Tích hợp Wi-Fi 2.4 GHz (802.11 b/g/n) và Bluetooth 5.0 LE. Hệ thống con BLE tích hợp bộ điều khiển lớp liên kết phần cứng, khối RF/modem và ngăn xếp giao thức phần mềm đầy đủ. Hỗ trợ các tính năng cốt lõi của Bluetooth 5 và Bluetooth mesh.

Thông tin bổ sung

• ESP32-C3 có nhiều đầu vào ADC (đọc điện áp 0-2.9v hoặc đầu vào nút nhấn).
• Bộ ngoại vi bao gồm: SPI, I2C (phần mềm), UART, I2S, USB cho serial.
• ADC, PWM (LEDC) đầu vào, đầu ra, Servo.
• RMT Remote Control Transceiver (cho các loại đèn như WS2812 Neopixel, v.v.).
• Sử dụng EIM để build và nạp firmware (cũng có thể dùng Arduino).

---

Nạp firmware bằng EIM

Những thứ cần chuẩn bị:

• Bo mạch ESP32-C3 kết nối qua cáp USB.
• Đã cài đặt EIM → pip install esptool

---

1 — Tìm cổng kết nối

Windows: Mở Device Manager → chọn mục COM ports → ví dụ: COM4

---

2 — Nạp firmware

esptool.py --chip esp32c3 --port COM4 --baud 460800
write_flash 0x0 ESP32C3_miniOLED.bin

Hãy thay COM4 bằng cổng thực tế của bạn. Trên Linux/Mac, hãy dùng /dev/ttyUSB0 hoặc tương tự.

---

3 — Hoàn tất

Bo mạch sẽ tự động reset và chạy firmware.

---

Khắc phục sự cố

| Vấn đề | Cách xử lý |
| :--- | :--- |
| Không tìm thấy cổng | Nhấn giữ nút BOOT trong khi kết nối |
| Lỗi phân quyền (Linux) | sudo chmod 666 /dev/ttyUSB0 |
| Sai loại chip | Thay esp32c3 bằng esp32 nếu cần |
| Nạp lỗi | Thử tốc độ baud thấp hơn: --baud 115200 |
