Giá đỡ 1U 10-inch cho ONU XPON PL8800Z

Mẫu thiết kế này là giá đỡ (rack mount) 1U 10-inch, được thiết kế chuyên biệt cho thiết bị ONU XPON PL8800Z.

Tất cả các file CAD của mô hình đều là mã nguồn mở và sẵn sàng để tải về

Xem kho lưu trữ GitHub để khám phá dự án

Các phiên bản

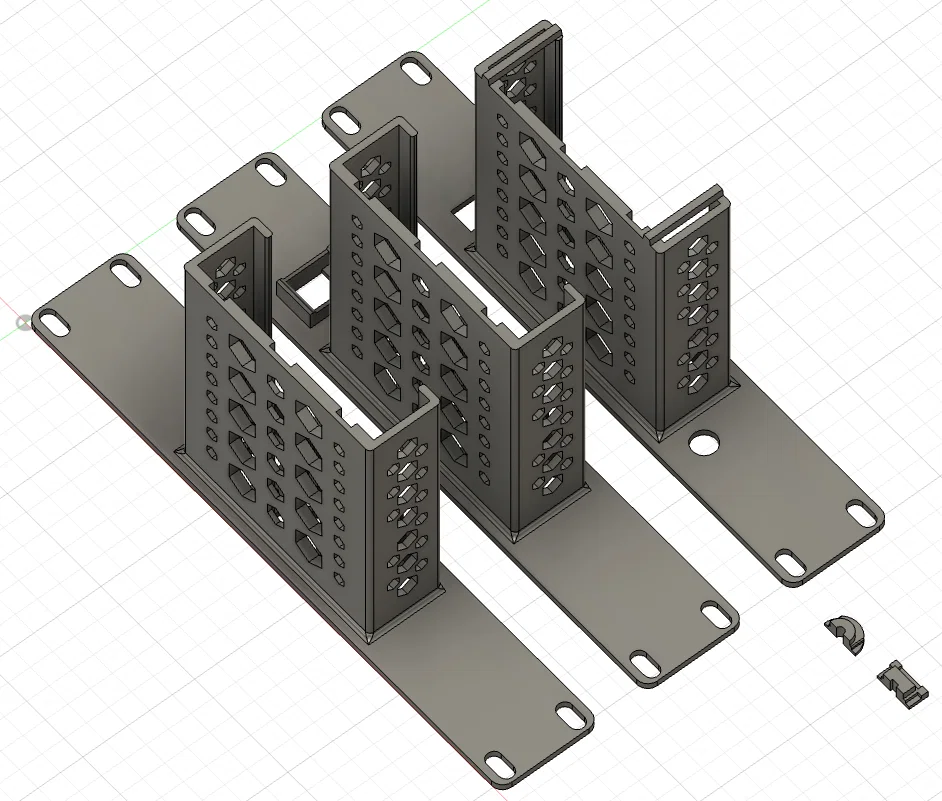

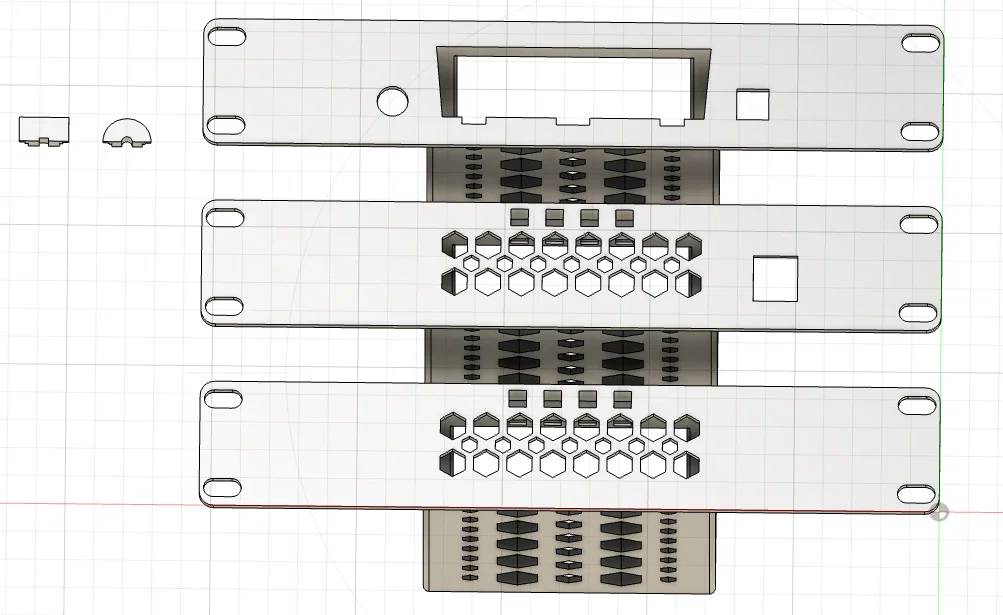

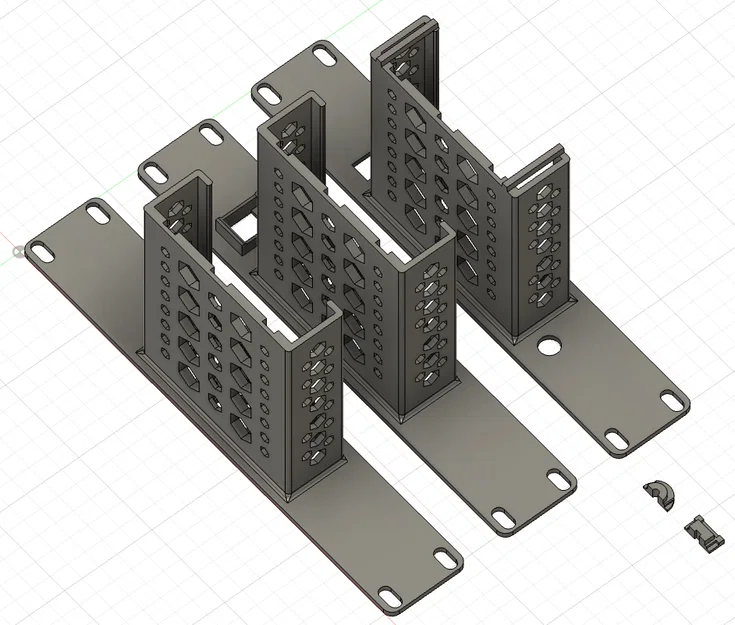

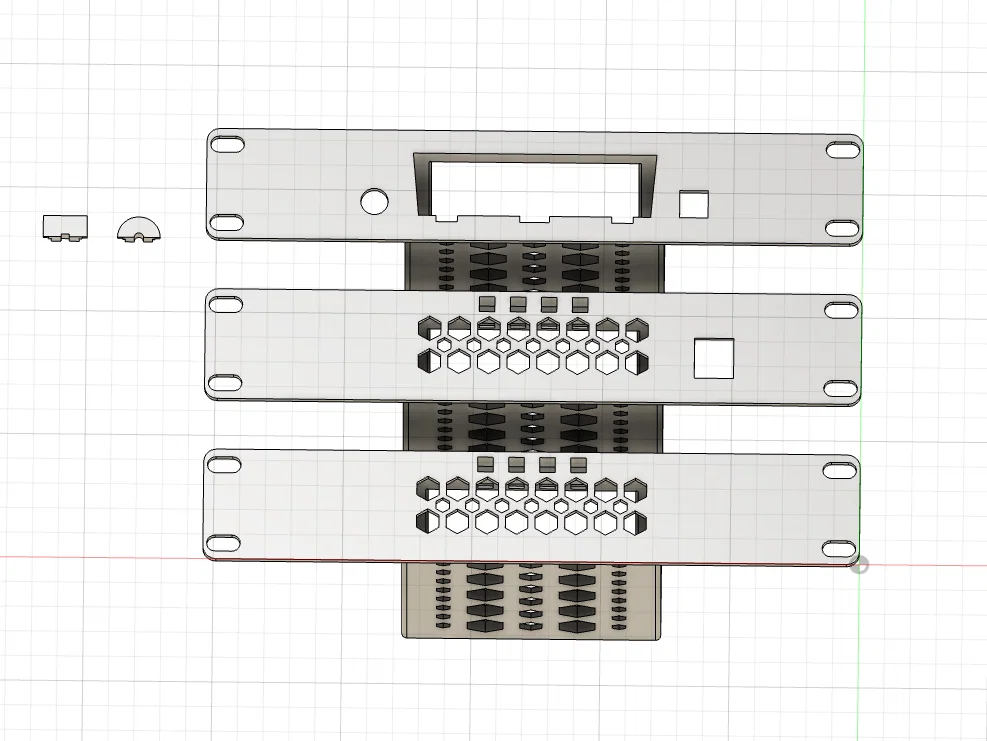

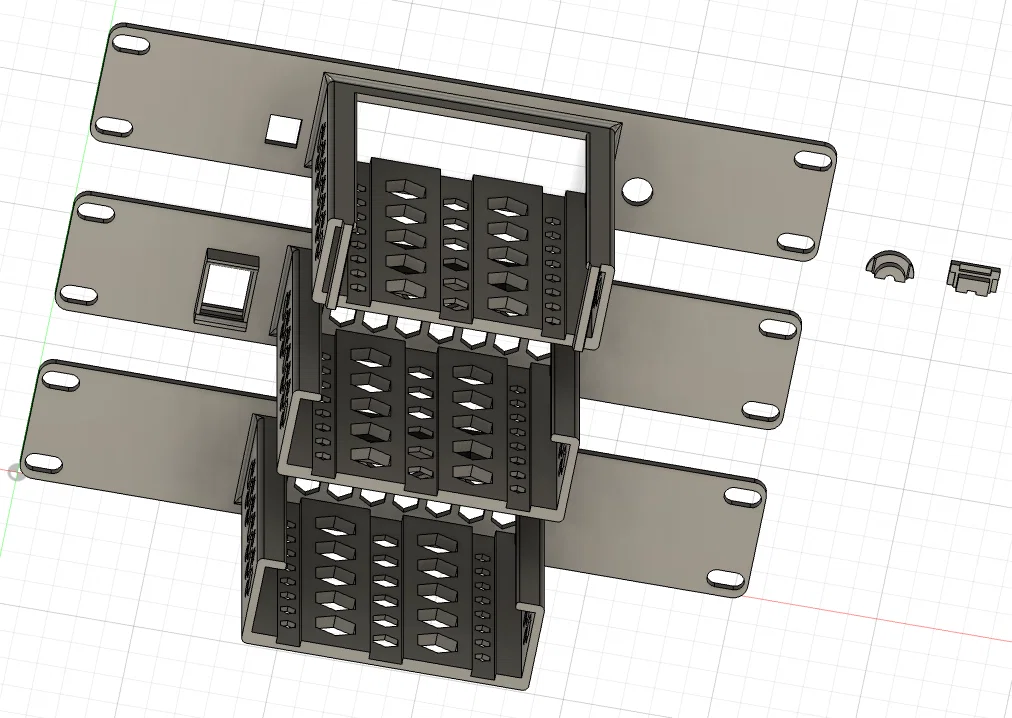

Để đáp ứng các yêu cầu lắp đặt khác nhau, mẫu này có sẵn 3 cấu hình riêng biệt:

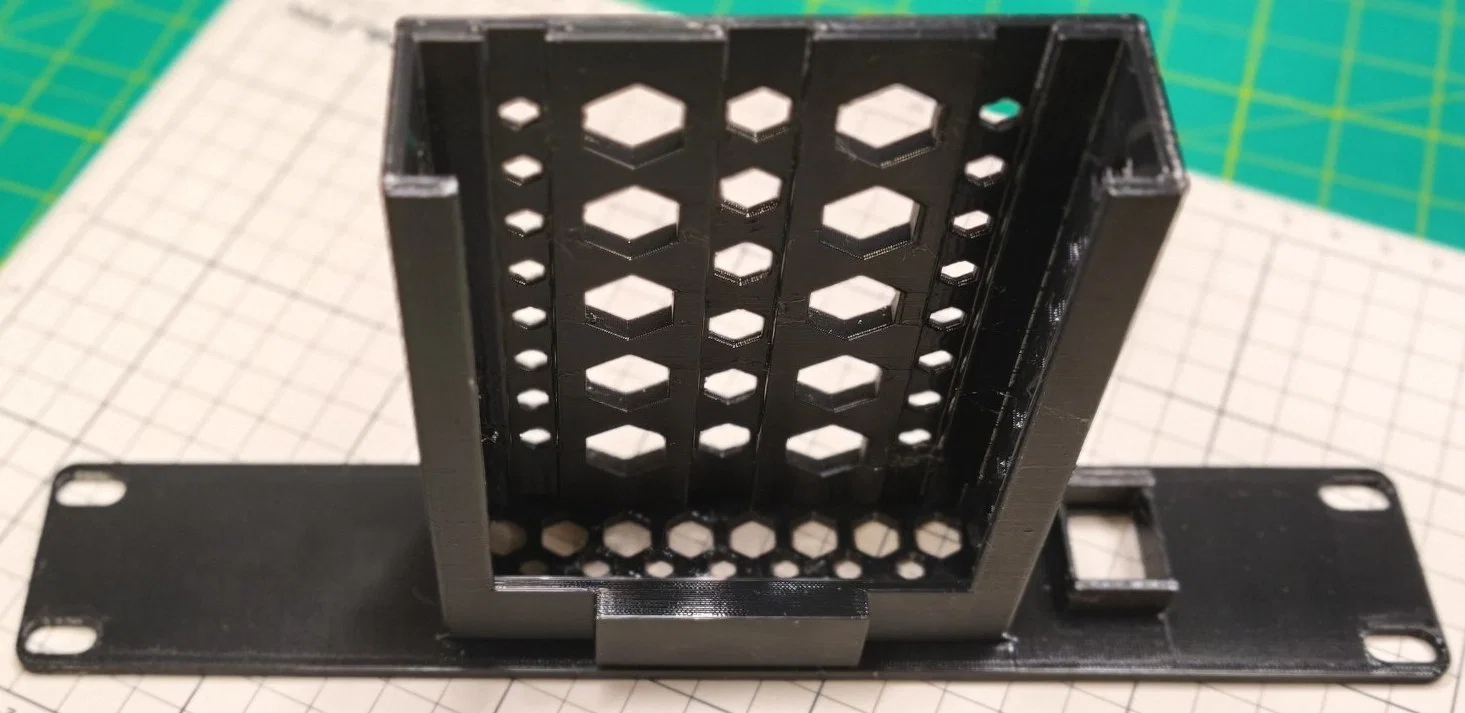

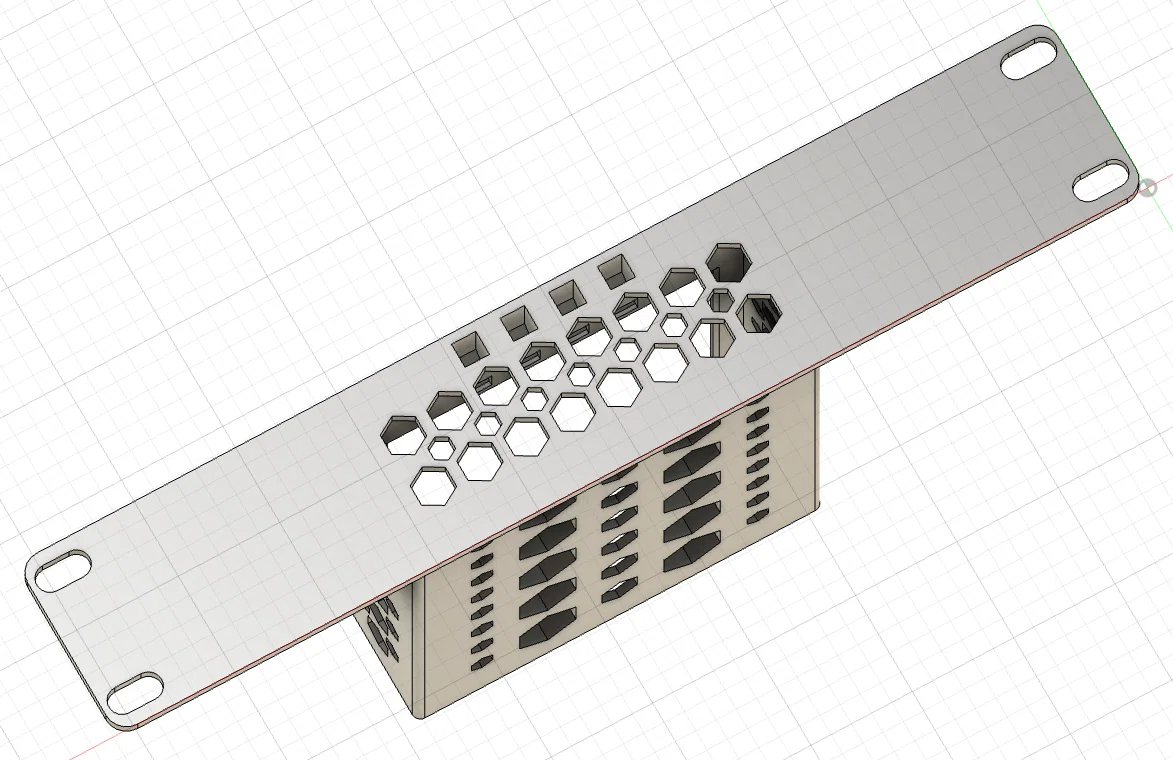

• Phiên bản 1: Cổng hướng ra sau (Standard Rear-Facing)

  • Được thiết kế để tạo thẩm mỹ tối giản cho rack bằng cách hướng các cổng kết nối về phía sau. Phiên bản này có tích hợp các đường dẫn ánh sáng được đúc chính xác, giúp dẫn đèn LED trạng thái từ mặt trước của ONU ra mặt trước của rack, cho phép bạn kiểm tra trạng thái mạng và nguồn ngay lập tức mà không cần phải truy cập vào phía sau tủ rack.

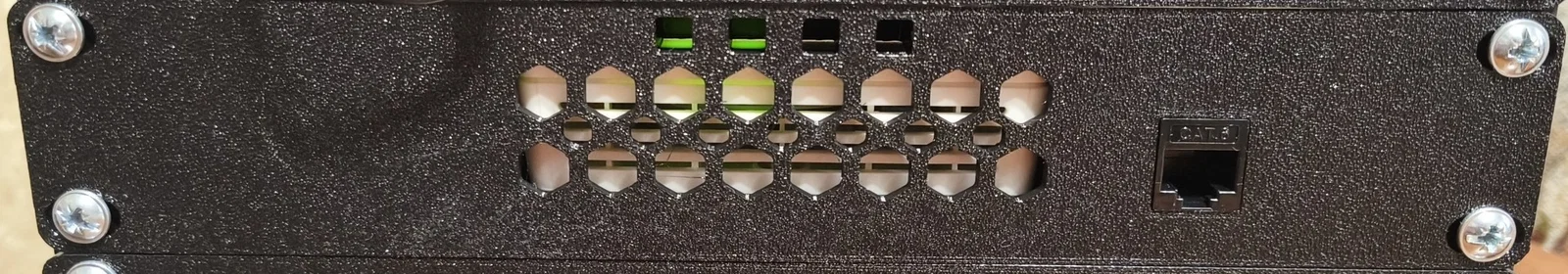

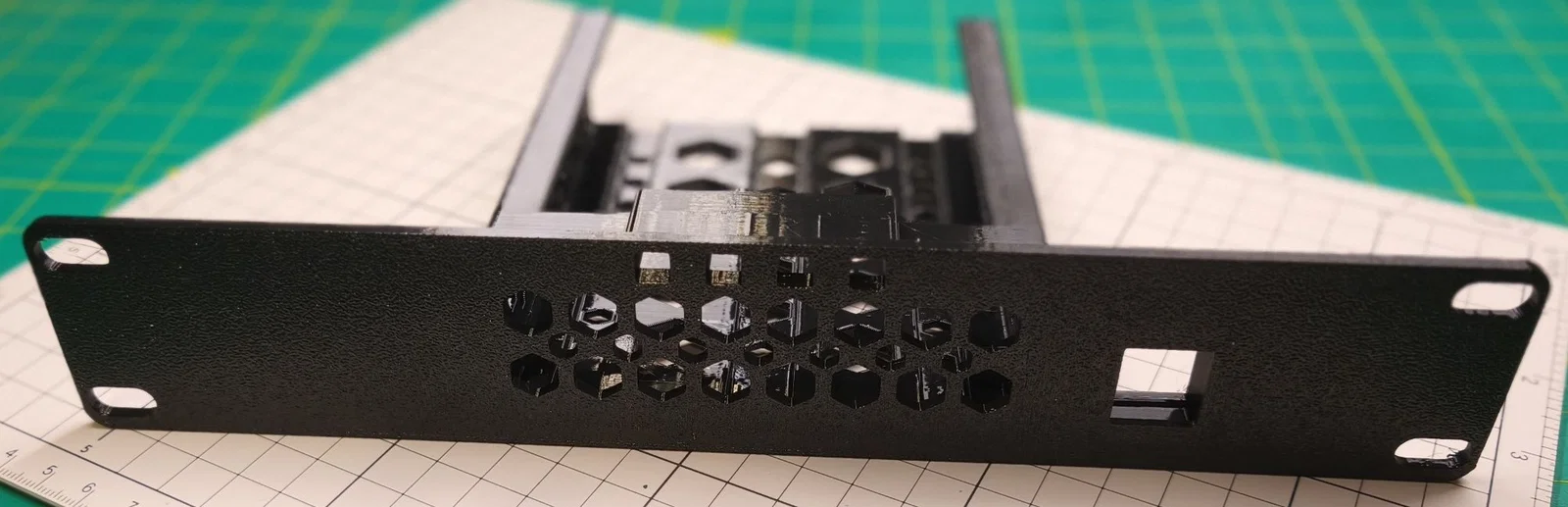

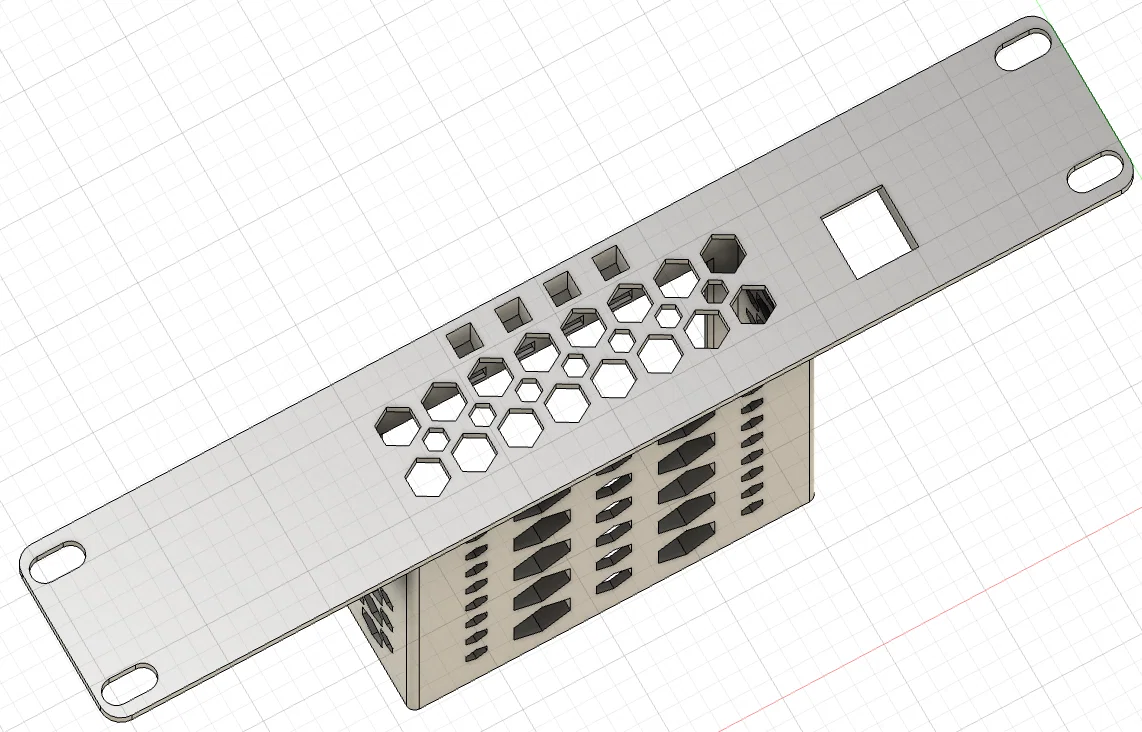

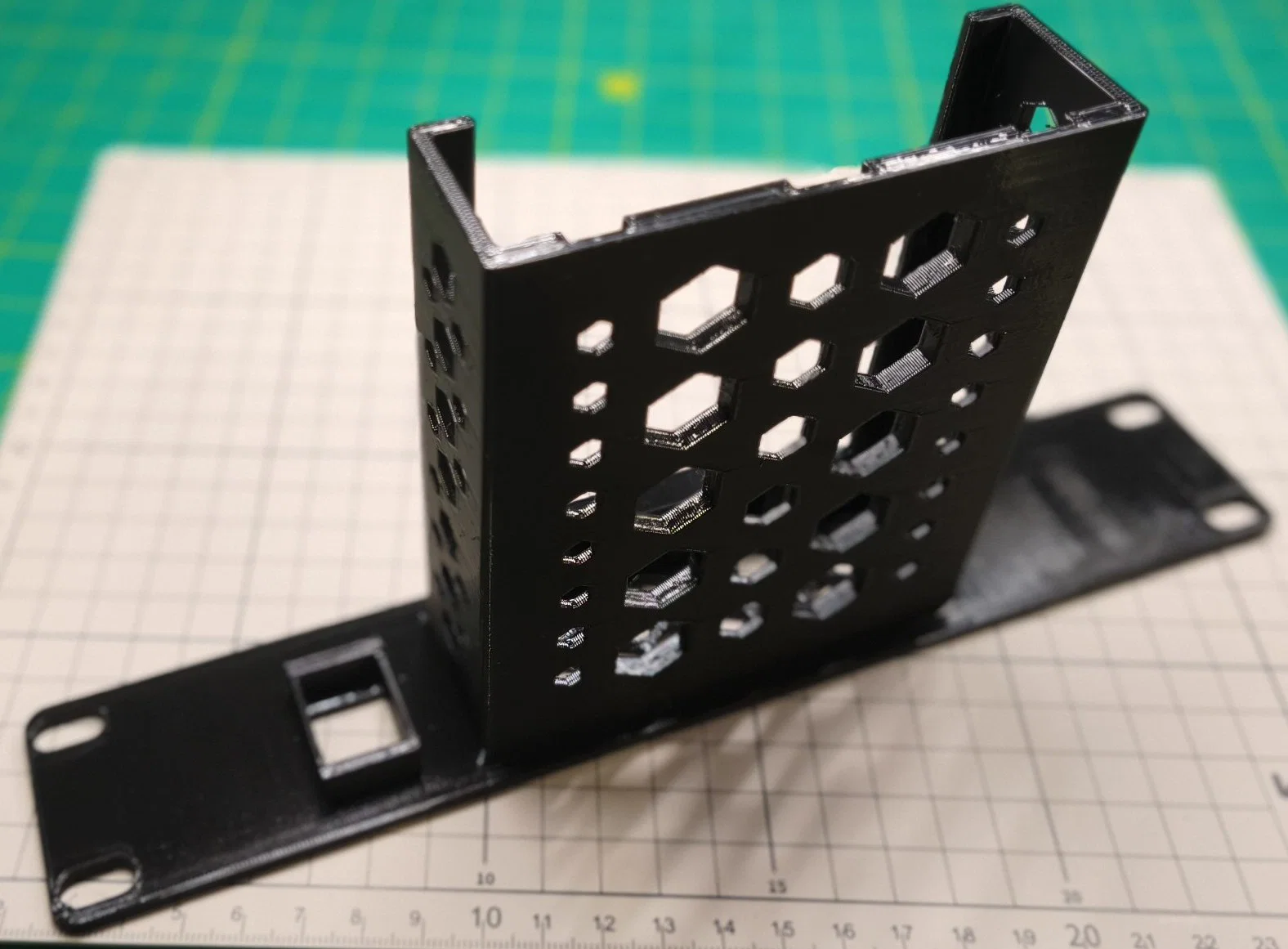

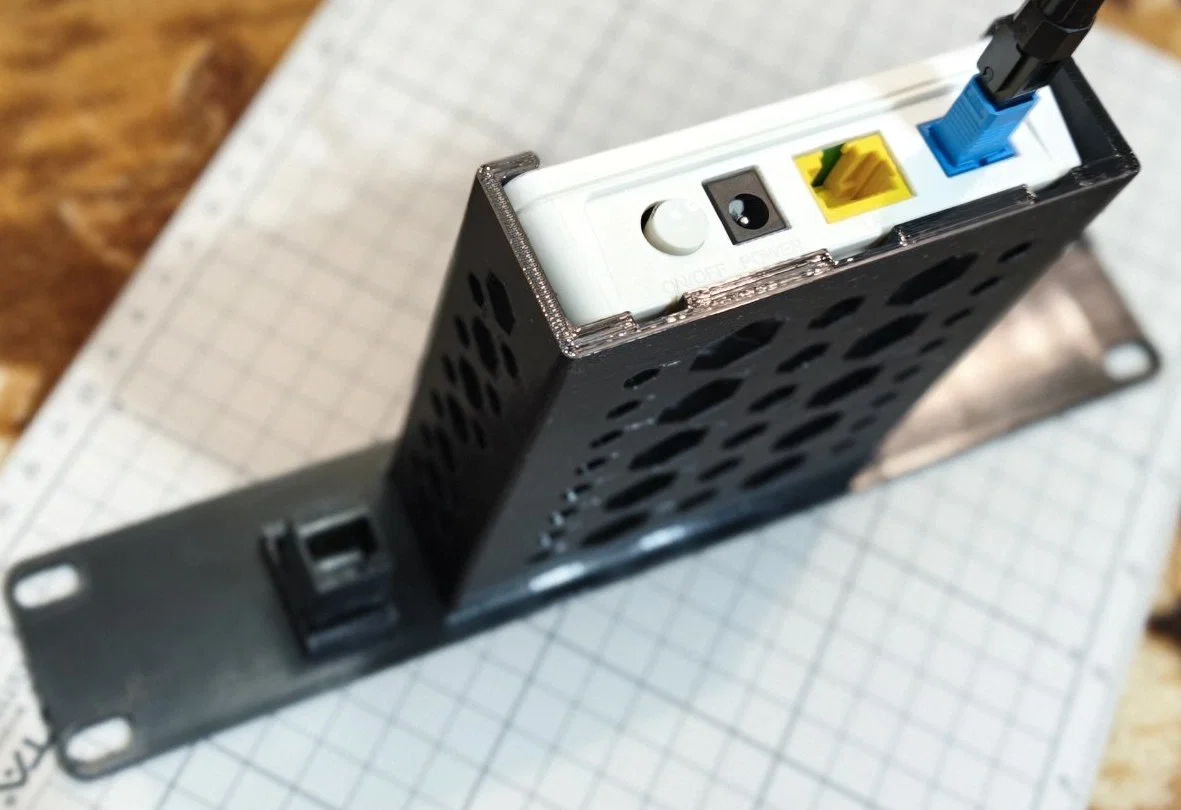

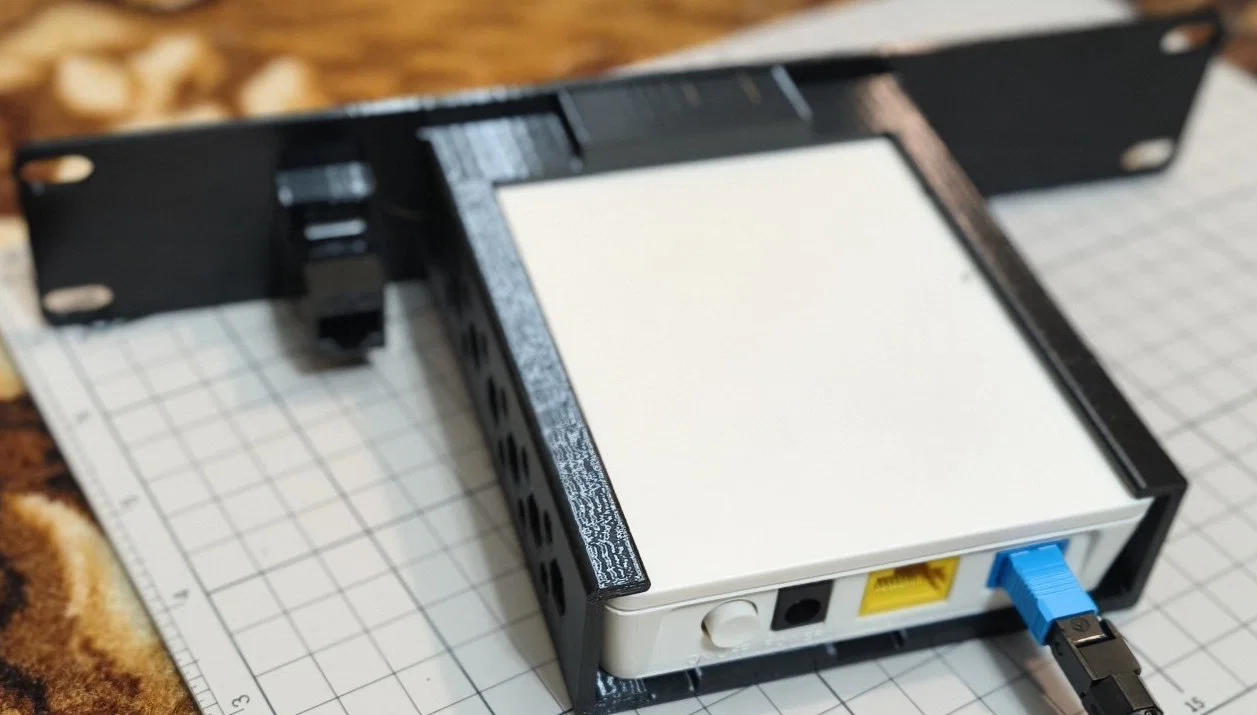

• Phiên bản 2: Cổng hướng ra sau có cổng Keystone RJ45 (Rear-Facing with Keystone RJ45)

  • Kết hợp ưu điểm của việc hướng cổng ra sau với một lỗ cắt Keystone RJ45 chuyên dụng giúp việc đi dây mạng gọn gàng hơn. Giống như phiên bản 1, mẫu này cũng bao gồm các đường dẫn ánh sáng tích hợp để đảm bảo bạn có thể theo dõi trạng thái thiết bị từ mặt trước rack.

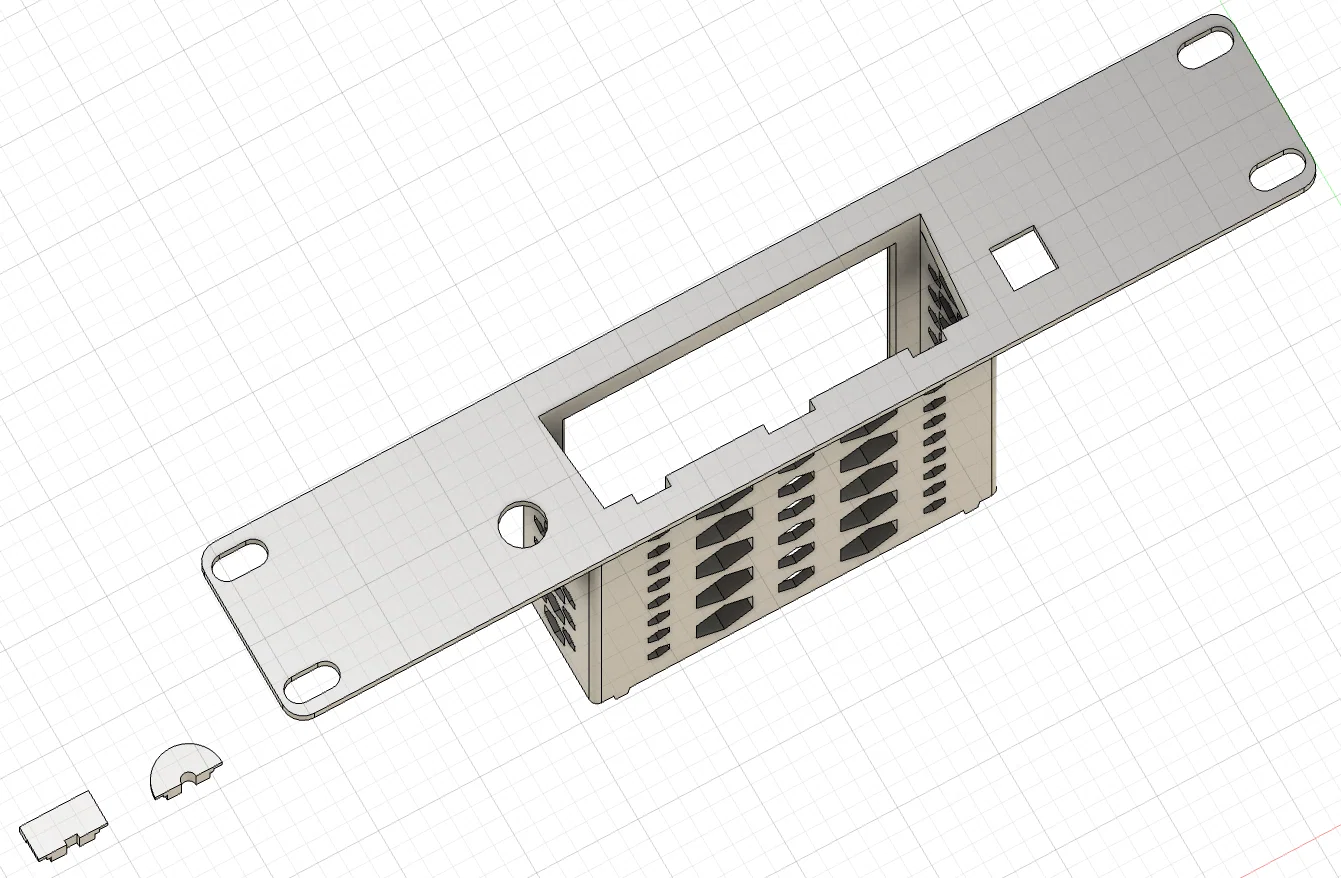

• Phiên bản 3: Cổng hướng ra trước (Front-Facing Integrated)

  • Được tối ưu hóa để dễ dàng thao tác, phiên bản này giữ các cổng thiết bị hướng ra trước. Nó bao gồm các rãnh đi dây chuyên dụng và các kẹp cố định cơ học cho cả dây nguồn DC và dây cáp quang để tránh bị căng hoặc vô tình bị rút ra.

Thông số kỹ thuật

• Chuẩn: 10-inch Rack (Mini Rack)

• Chiều cao: 1U (1.75 inch / 44.45 mm)

• Phần cứng: Được thiết kế để sử dụng với ốc vít gắn rack M6 tiêu chuẩn.
