Hệ thống làm mát dưới đáy cho Minisforum HM90

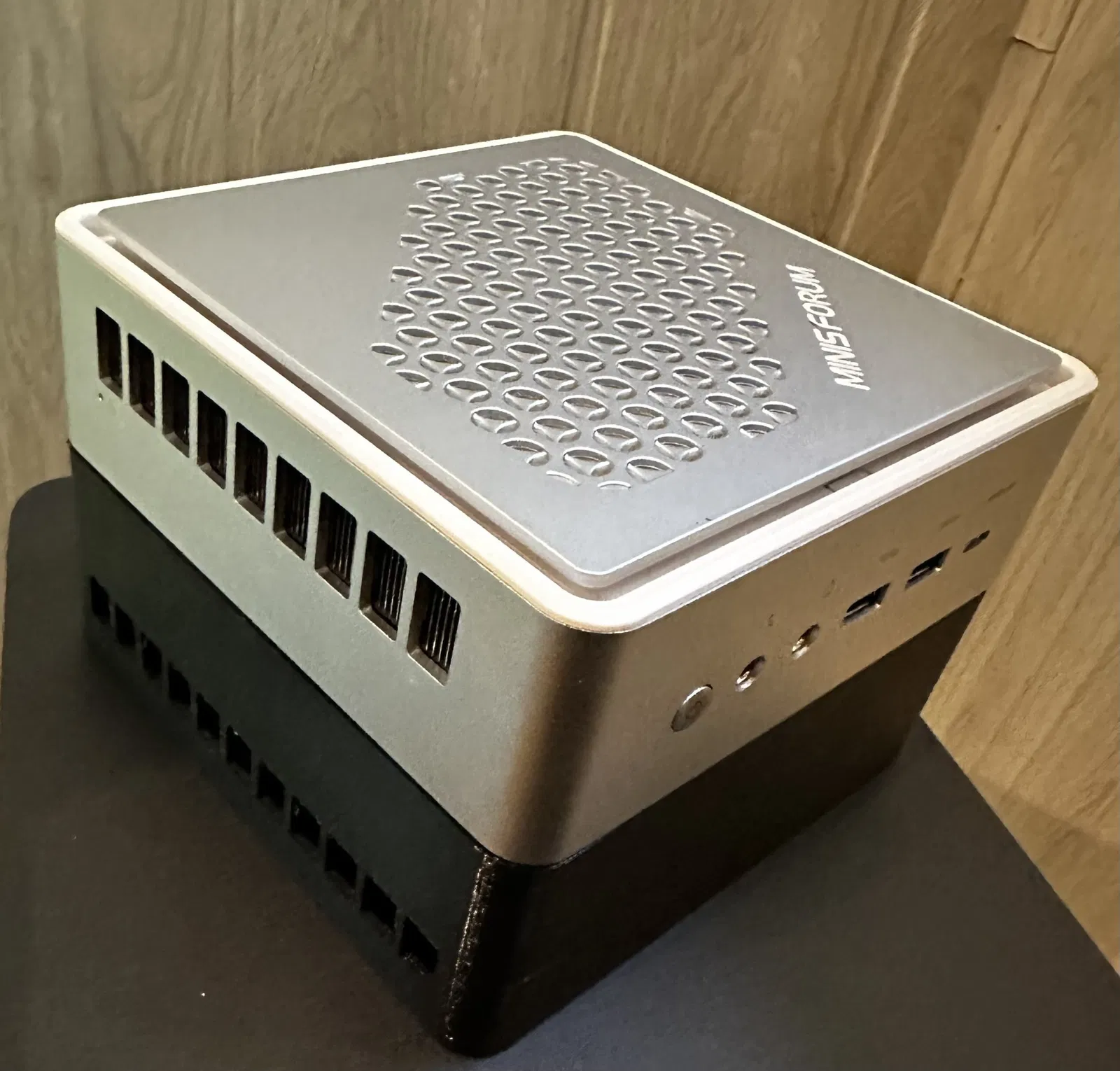

Minisforum HM90 downside cooling là một vỏ gắn vào đáy của minicomputer và giữ hai ổ đĩa 2.5 inch với một quạt làm mát tất cả các thành phần từ phía dưới.

Nếu bạn muốn tái tạo điều này, bạn sẽ cần:

• 1x quạt 140mm, như:
  • https://www.amazon.com/-/de/dp/B00KF7O58G/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2NVH9QF5H3MVX&keywords=140mm%2Bfan&qid=1696679270&sprefix=140mm%2Bfan%2Caps%2C153&sr=8-3&th=1
  • https://www.amazon.com/-/de/dp/B07H3NZG5D/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2D9G1U8WGPT1U&keywords=140mm%2Bfan%2Bartic&qid=1696679305&sprefix=140mm%2Bfan%2Bartic%2Caps%2C149&sr=8-3&th=1
• 2x cáp mở rộng Sata (30cm), như:
  • https://www.amazon.com/-/de/dp/B0925XMFY3/ref=sr_1_3?crid=2H7YLG10IJ6TJ&keywords=sata+extension+cable&qid=1696679451&sprefix=sata+e%2Caps%2C155&sr=8-3
  • https://www.amazon.com/-/de/dp/B09DCH82W1/ref=d_pd_di_sccai_cn_sccl_1_2/134-8142078-2463265?pd_rd_w=uuCf1&content-id=amzn1.sym.751acc83-5c05-42d0-a15e-303622651e1e&pf_rd_p=751acc83-5c05-42d0-a15e-303622651e1e&pf_rd_r=8BGWA1B7B0VA2YH6RKRG&pd_rd_wg=ewx3s&pd_rd_r=3d16eb74-8c2f-47c6-b305-3b8a2ebaaa38&pd_rd_i=B09DCH82W1&th=1
• 8x ốc vít cho ổ đĩa
• 8x ốc vít cho thùng và quạt

Khi bạn có tất cả các phần, bạn sẽ phải:

1. Kết nối các ổ đĩa với cáp mở rộng

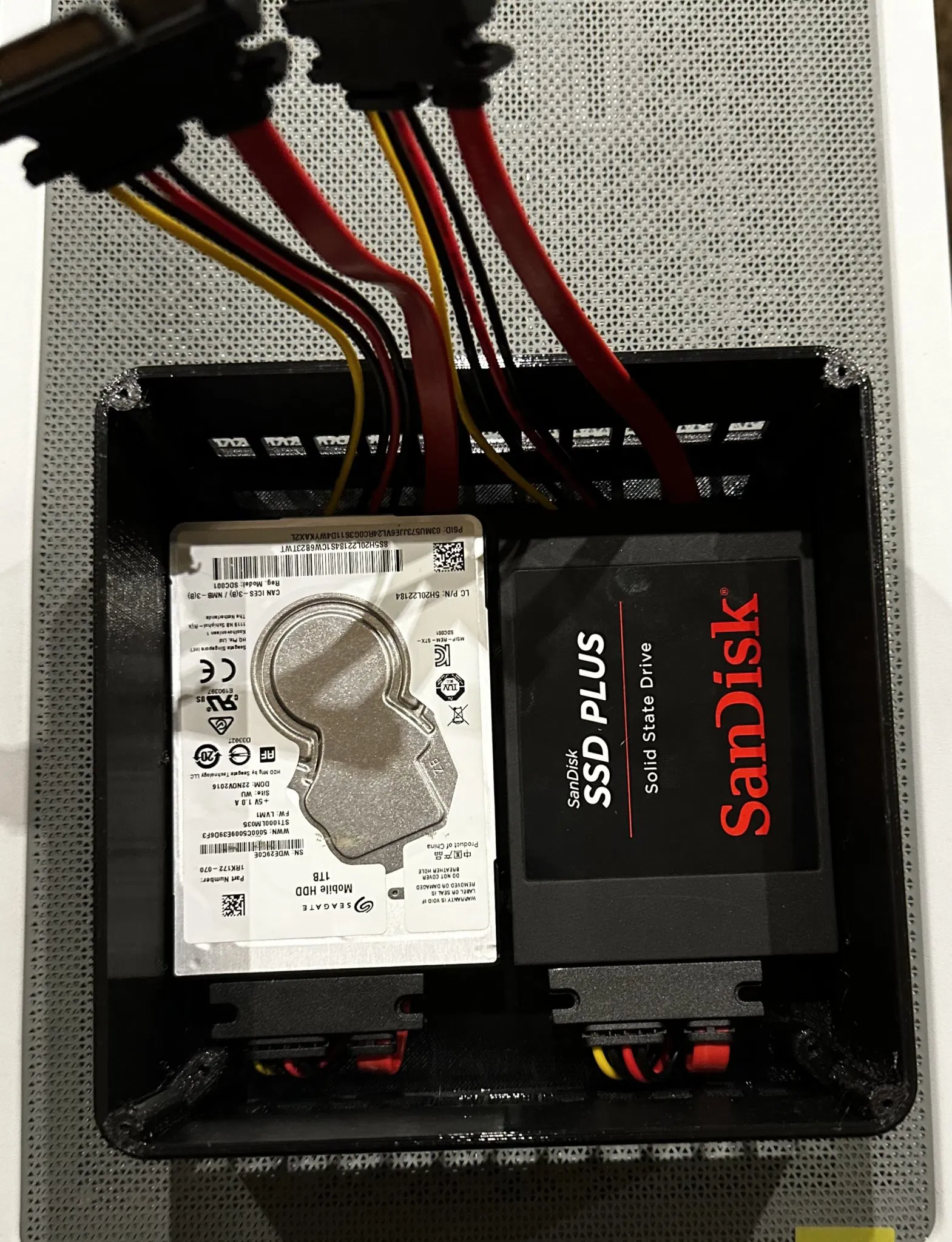

2. Vít các ổ đĩa vào với cáp mở rộng dưới đĩa

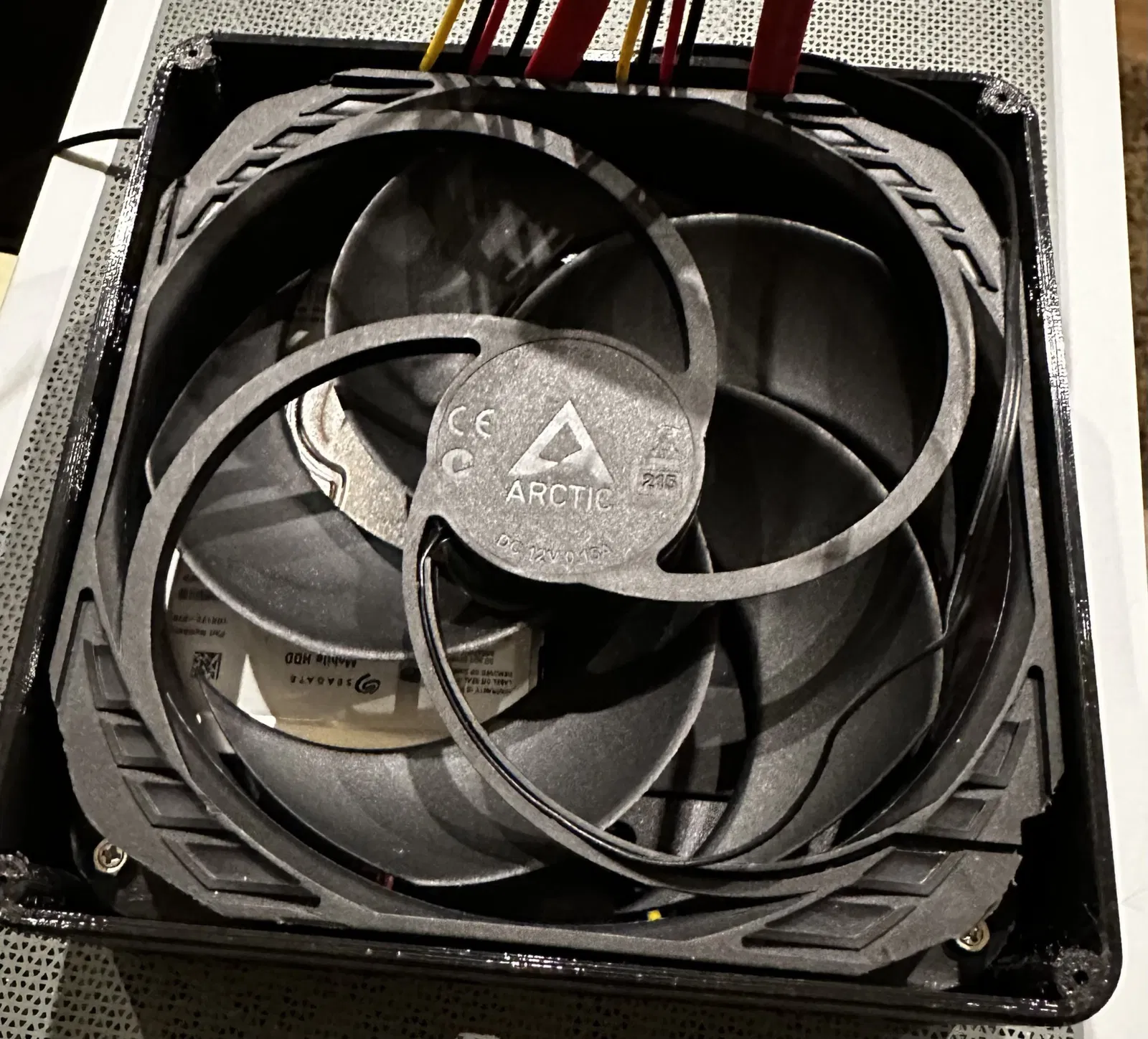

3. Chỉnh sửa quạt như được hiển thị trong hình ảnh để nó vừa với vỏ máy

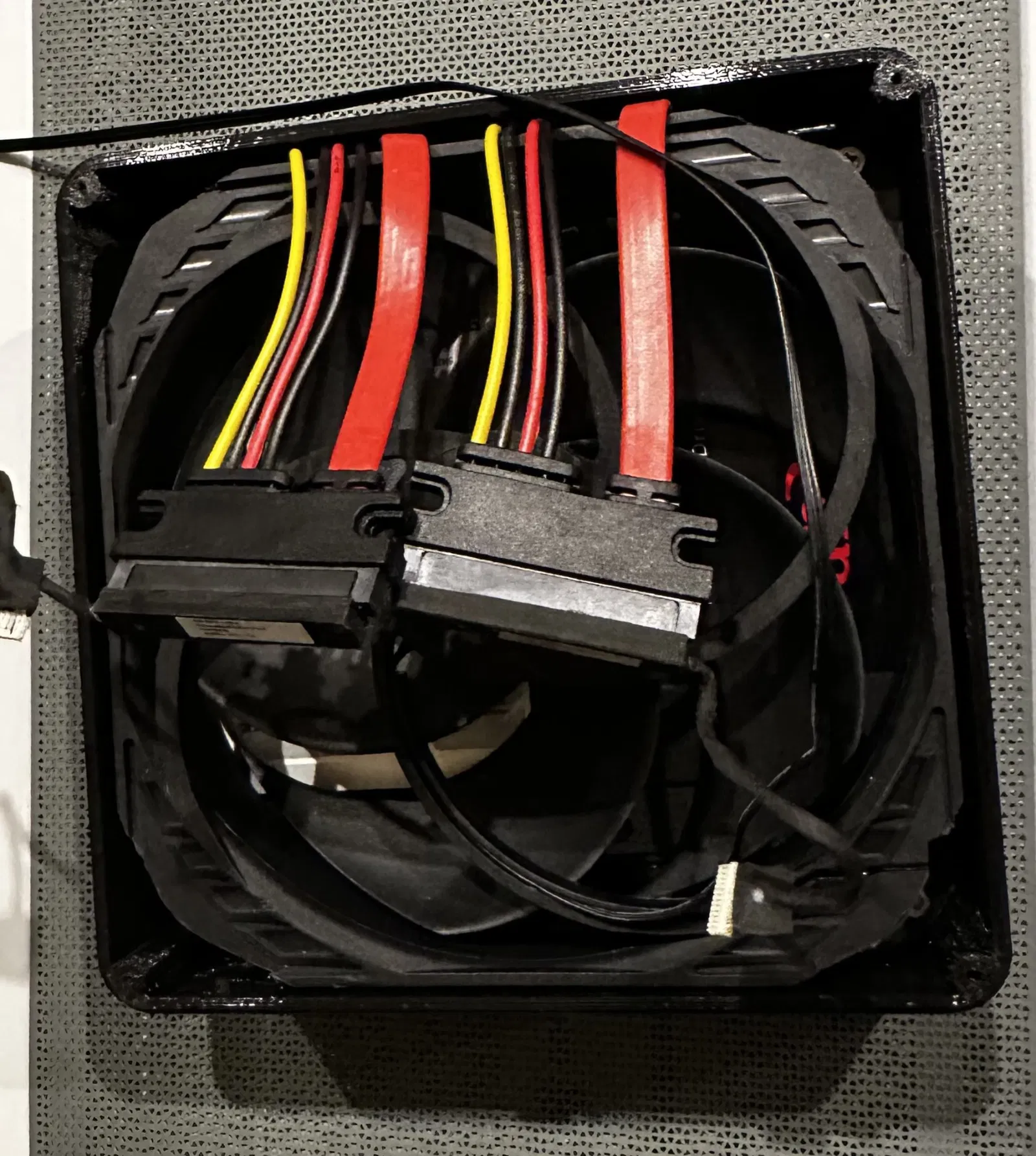

4. Vít quạt vào vị trí (hãy nhớ đặt cáp mở rộng bên cạnh quạt như được hiển thị trong hình ảnh)
5. Lấy bo mạch ra khỏi vỏ máy

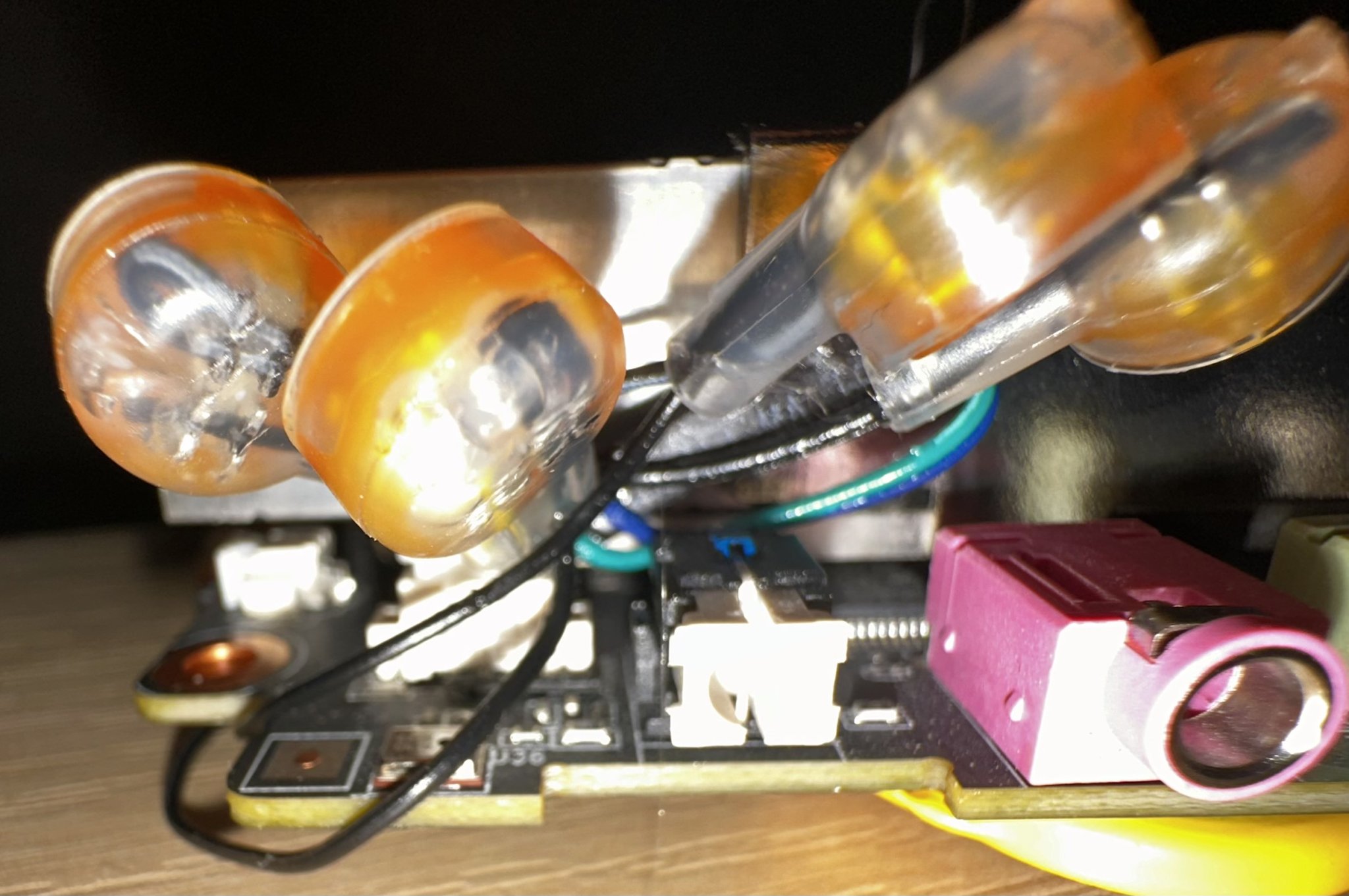

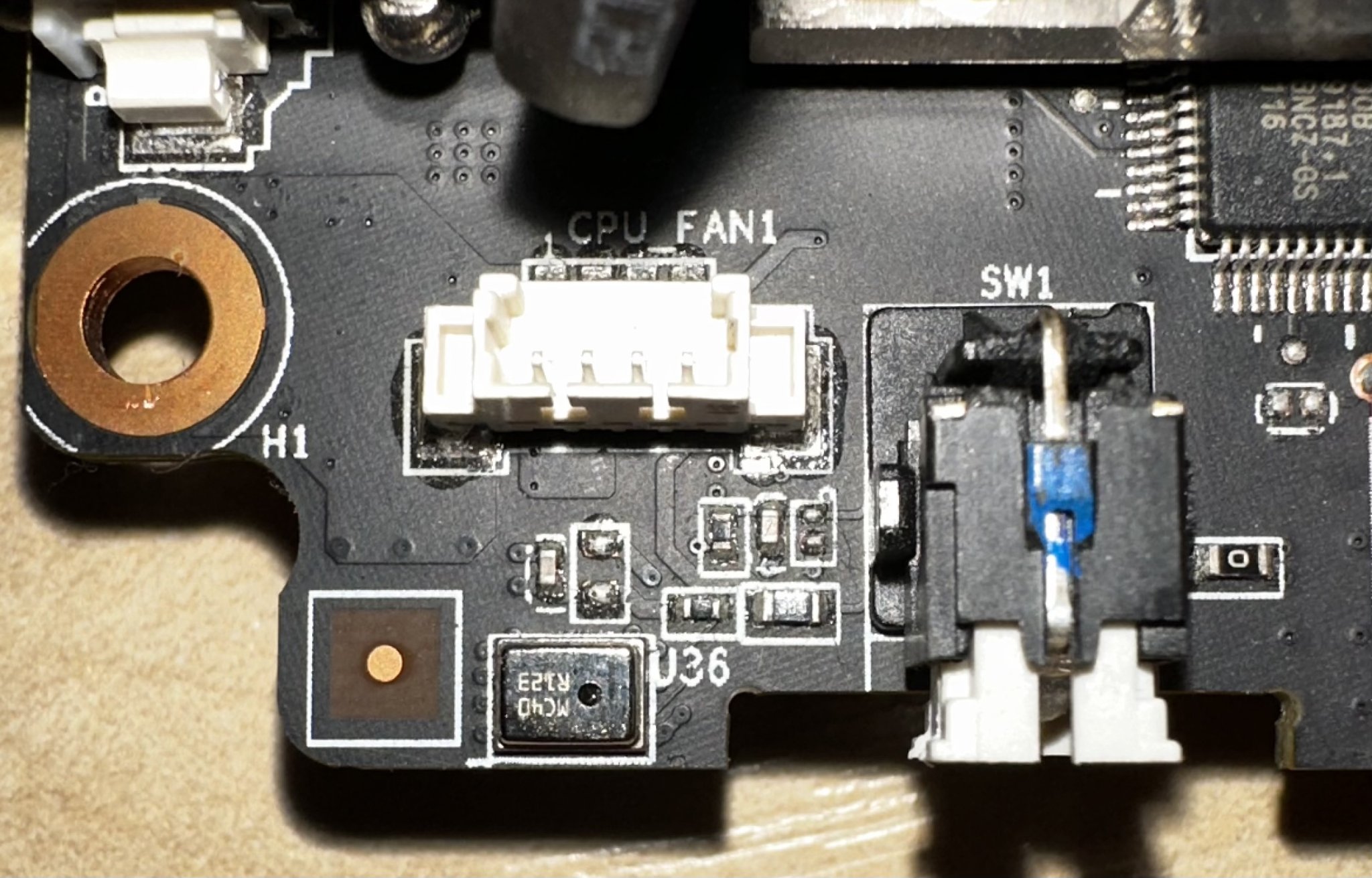

6. Sử dụng kẹp dây (tiếng Đức “Strom Diebe”) để “đánh cắp” nguồn từ quạt gốc cho quạt của chúng ta
   • Vàng → +12V
   • Đen → Đất
7. bây giờ lắp mọi thứ lại với nhau và kết nối các ổ đĩa
8. Vít đáy vào vỏ máy gốc

Và bạn đã hoàn thành!

Nếu bạn muốn cải thiện hoặc thay đổi điều gì đó trong thiết kế của tôi, bạn có thể sử dụng liên kết này đến Onshape:

https://cad.onshape.com/documents/7ddad239f31c6e9aa02d299e/v/e940db737e20759fb48a59fa/e/c10858452c7fa4380984e520?renderMode=0&uiState=65214a40e0bdcc302384a433
