Vỏ hộp Malolo cho Raspberry Pi 3 Model B+ với màn hình LCD 2.2" 6 nút

Đây là bản remix từ mẫu vỏ hộp Raspberry Pi 3 dạng snap-fit của Malolos, được điều chỉnh phần nắp trên để gắn vừa màn hình Geekworm 2.2" LCD HAT. Phần đáy được giữ nguyên — bạn hãy in file bottom_slots_sm.stl gốc từ bài đăng của Malolos.

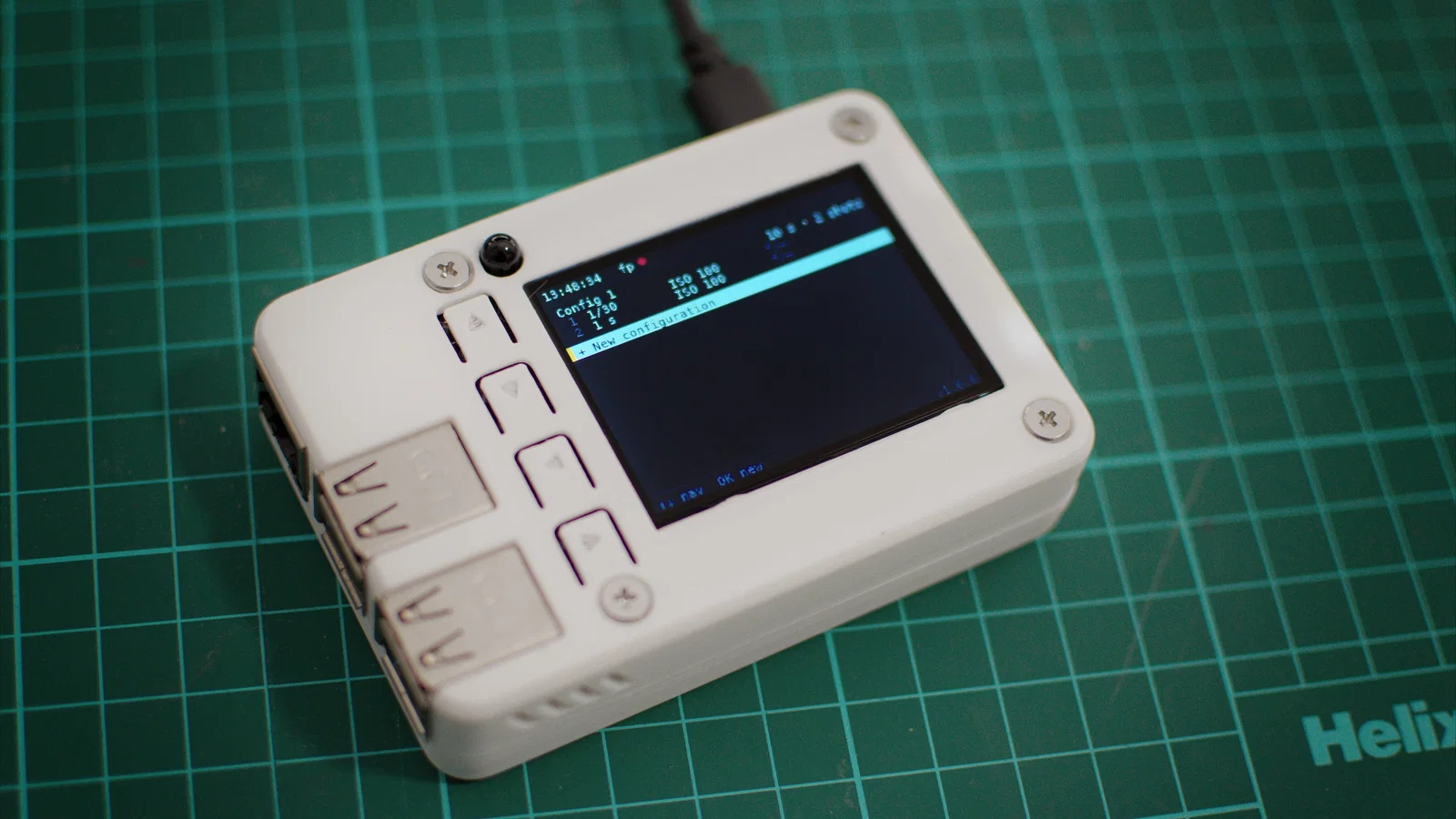

Phần nắp trên được thiết kế tích hợp hoàn toàn: màn hình, bộ thu hồng ngoại (IR), cụm phím điều hướng và hai nút bên hông đều nằm gọn phía sau các chi tiết in liền khối, không cần nắp nút rời hay keo dán. HAT được gắn vào bốn trụ đỡ ngắn bên trong nắp, sử dụng bốn ốc M3 bắt từ ngoài vào, đầu ốc sẽ nằm phẳng nhờ lỗ vát 1 mm quanh mỗi lỗ bắt vít.

Khung màn hình

Màn hình nằm sau một khung in mỏng (0.6 mm) ở mặt ngoài, với một hốc lớn bên dưới xuyên thẳng xuống đáy vỏ. Phần viền màn hình có thể tùy chỉnh — mặc định phía +X có một phần gờ nhỏ giúp cân bằng thị giác với cột nút bấm.

Cụm phím điều hướng

Bốn nút điều hướng (LÊN / XUỐNG / TRÁI / PHẢI) là các thanh đàn hồi (cantilever flexures): mỗi nút là một tấm hình chữ nhật được cắt trên nắp hộp ở ba cạnh, cạnh còn lại đóng vai trò như bản lề sống. Khi nhấn vào, lực sẽ tác động trực tiếp lên công tắc trên HAT bên dưới. Mũi tên hướng cho mỗi nút được khắc ngay trên bề mặt. Không có bộ phận chuyển động rời, không sợ rơi mất nút.

Nút bên hông

Các nút OK / ESC nhô ra qua thành -X. Hộp gốc có các khe tản nhiệt/nút ở thành đó — phần này đã được lấp đầy và thay bằng hai lỗ cắt tròn mới, khớp chính xác vị trí các công tắc bên hông của HAT. Mỗi nút đều có nhãn khắc bên cạnh ở mặt ngoài.

Bộ thu IR

Một lỗ tròn nhỏ trên nắp khớp với mô-đun IR của HAT giúp bạn điều khiển từ xa mà không cần mở vỏ.

Phần cứng

• Raspberry Pi 3 Model B (hoặc bất kỳ bo mạch nào có cùng kích thước và cổng 40-pin header).
• Geekworm 2.2" LCD HAT.
• 4 × ốc M3 với đường kính đầu khoảng 6 mm. Chiều dài ≥ 10 mm để đủ xuyên qua thành vỏ, trụ đỡ và PCB của HAT.
• 4 × đai ốc M3 để giữ ốc ở mặt HAT. Dùng đai ốc lục giác tiêu chuẩn vì các trụ đỡ không có ren.
• Phần đáy của Malolos (in file bottom_slots_sm.stl từ link gốc).

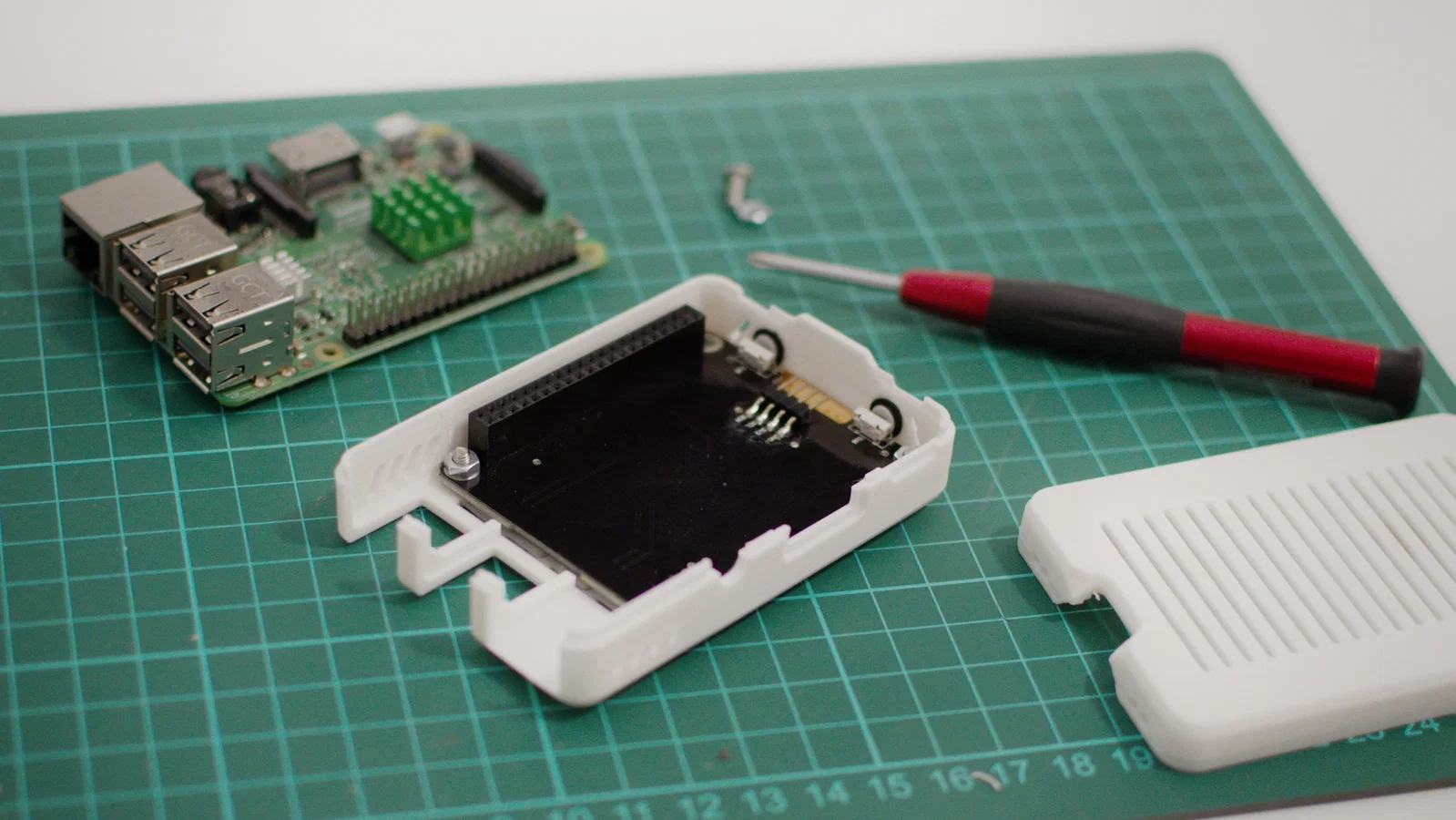

Lắp ráp

Thứ tự lắp rất quan trọng — các nút bên hông phải đặt vào trước khi gắn HAT, và Pi chỉ được cắm sau khi HAT đã cố định.

1. In phần nắp từ bài này và phần đáy từ link gốc của Malolos.
2. Lắp hai nút bên hông (OK / ESC) vào lỗ ở thành -X. Bộ truyền động của chúng phải nằm giữa HAT và thành vỏ, nên sau khi vặn chặt HAT thì không thể nhét nút vào được nữa.
3. Đặt HAT vào trong nắp, canh thẳng 4 lỗ bắt vít với các trụ đỡ.
4. Vặn ốc cố định HAT từ ngoài vào: Dùng 4 ốc M3 xuyên qua các lỗ đã vát trên nắp, qua trụ đỡ, qua lỗ bắt vít của HAT và cố định bằng đai ốc M3 ở mặt dưới. Chỉ cần vặn vừa tay vì trụ đỡ không có ren, đai ốc mới là thứ giữ mọi thứ lại với nhau.
5. Cắm Raspberry Pi vào chân 40-pin của HAT từ bên dưới. Làm bước này cuối cùng để tránh việc vướng víu khi canh lỗ bắt vít.
6. Lắp phần đáy vào theo hướng dẫn của mẫu vỏ gốc.

Cài đặt in

• Chất liệu: PLA hoặc PETG (đã kiểm chứng với PLA).
• Chiều cao lớp: 0.2 mm là ổn. Khe hở 0.8 mm quanh mỗi thanh đàn hồi cần vòi phun 0.4 mm hoặc nhỏ hơn.
• Nắp trên: in hướng mặt dưới xuống (file STL đã xoay sẵn). Mặt nắp hướng lên để các ký tự khắc không bị đè nát lên bàn in. Không cần hỗ trợ (support).
• Độ dày (Infill): 20% là đủ.
• Phần đáy: in theo hướng dẫn gốc của Malolos.
