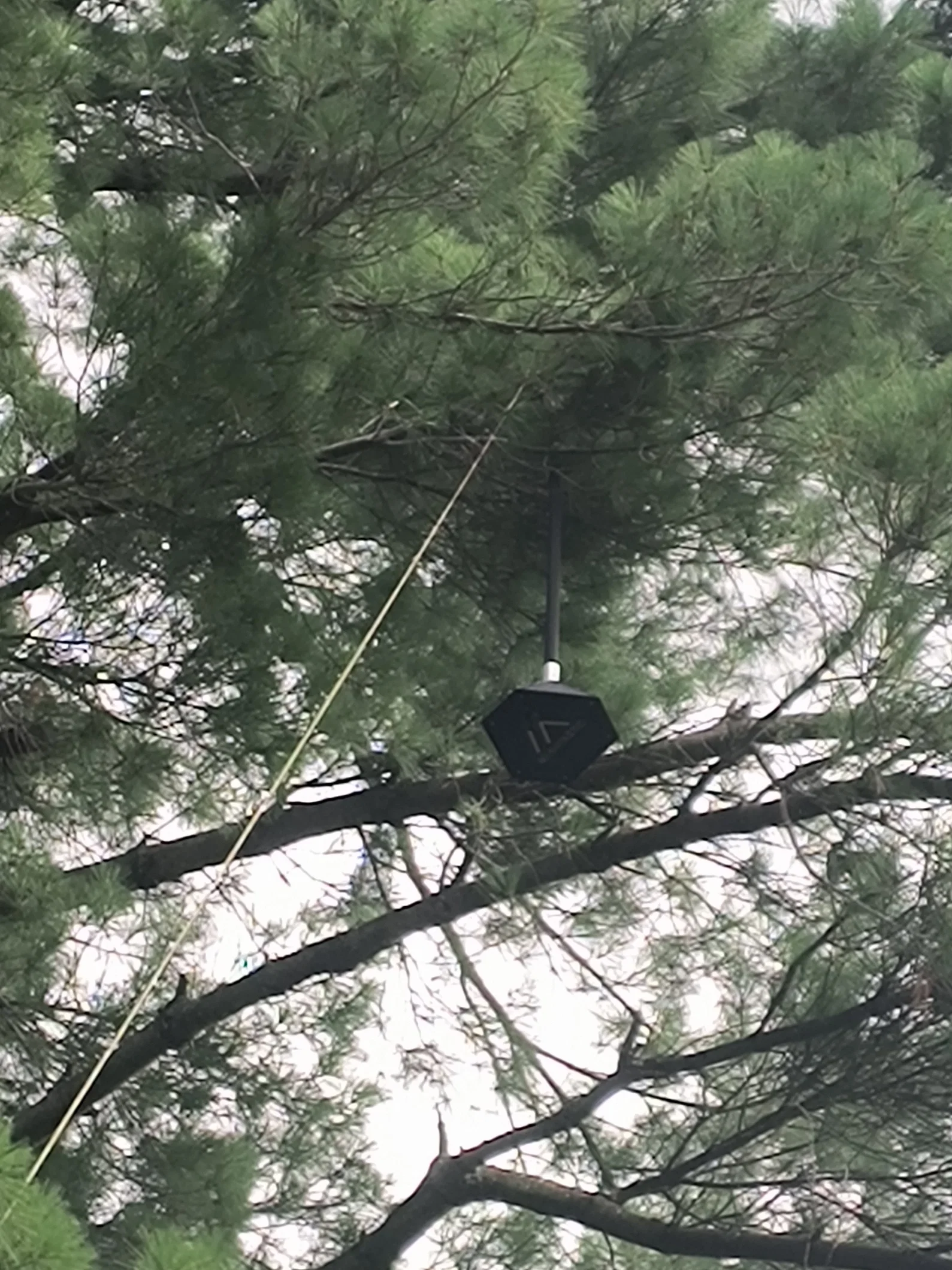

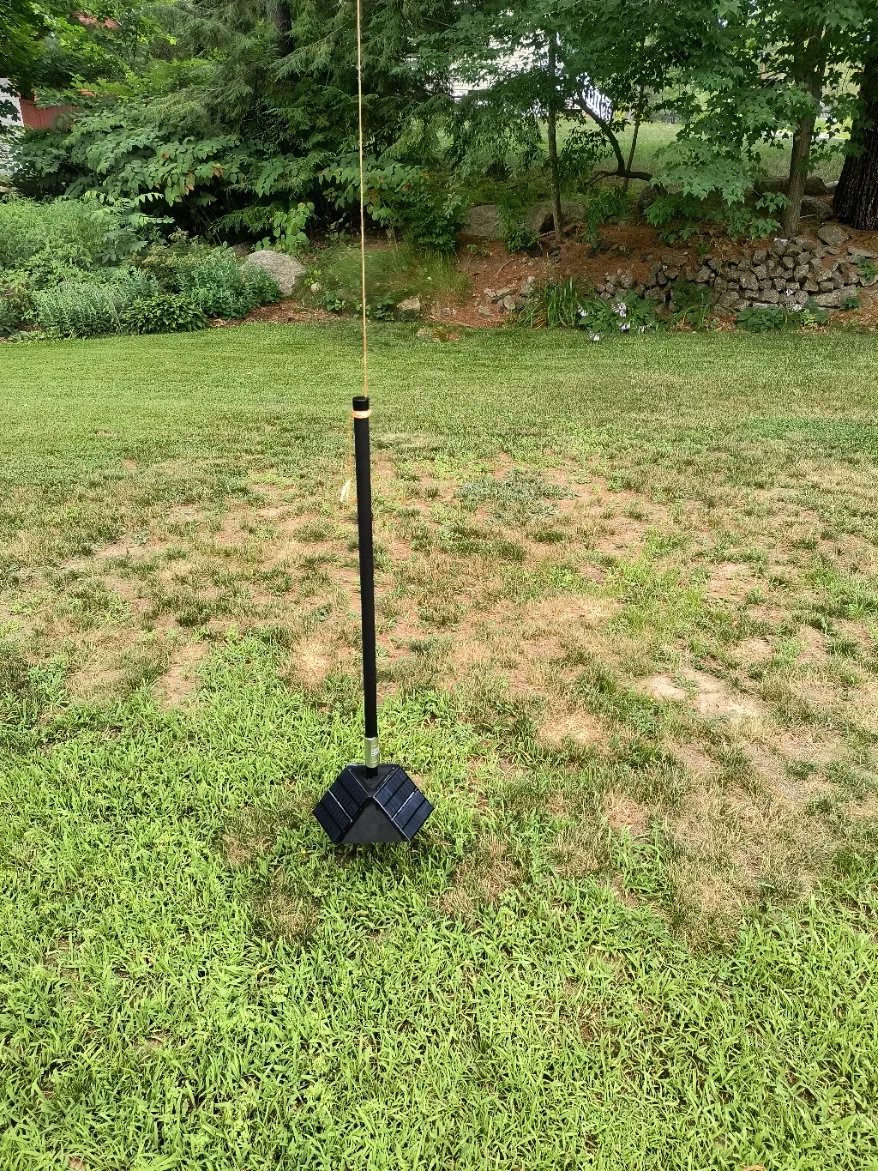

Node Meshtastic treo cây "Rattlesnake"

Thiết kế node này cần khá nhiều linh kiện để hoàn thiện và phần tài liệu hướng dẫn vẫn đang trong quá trình thực hiện. Tuy nhiên, dưới đây là danh sách các linh kiện mình đã sử dụng để thiết kế:

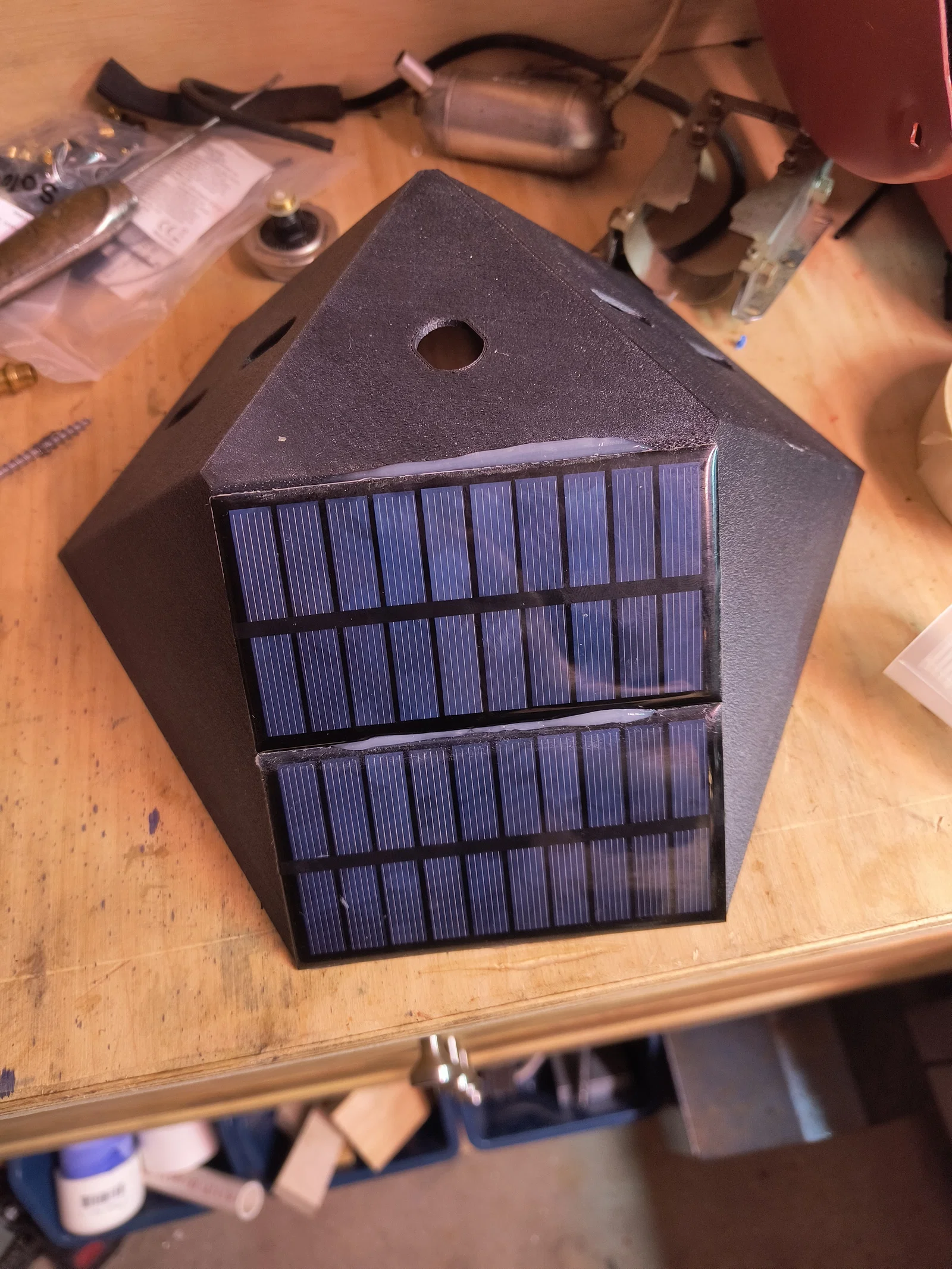

• Tấm pin năng lượng mặt trời (6x): https://a.co/d/8jMYsYe
• Diode Schottky (6x 1N5817): https://a.co/d/blj1DMV
• Pin (10,000mAh): https://a.co/d/8SC7JIw
• Cáp 8" Type N sang u.fl: https://a.co/d/3u58ccz
• Cáp u.fl sang RP-SMA (cho ăng-ten bluetooth): https://a.co/d/4evLJJ7
• Ăng-ten Bluetooth: https://a.co/d/6g1S1M2
• Ăng-ten LoRa (miễn là loại sợi thủy tinh!): https://store.rokland.com/collections/all-helium-antennnas/products/rak-wireless-5-8-dbi-outdoor-black-fiberglass-helium-hotspot-antenna

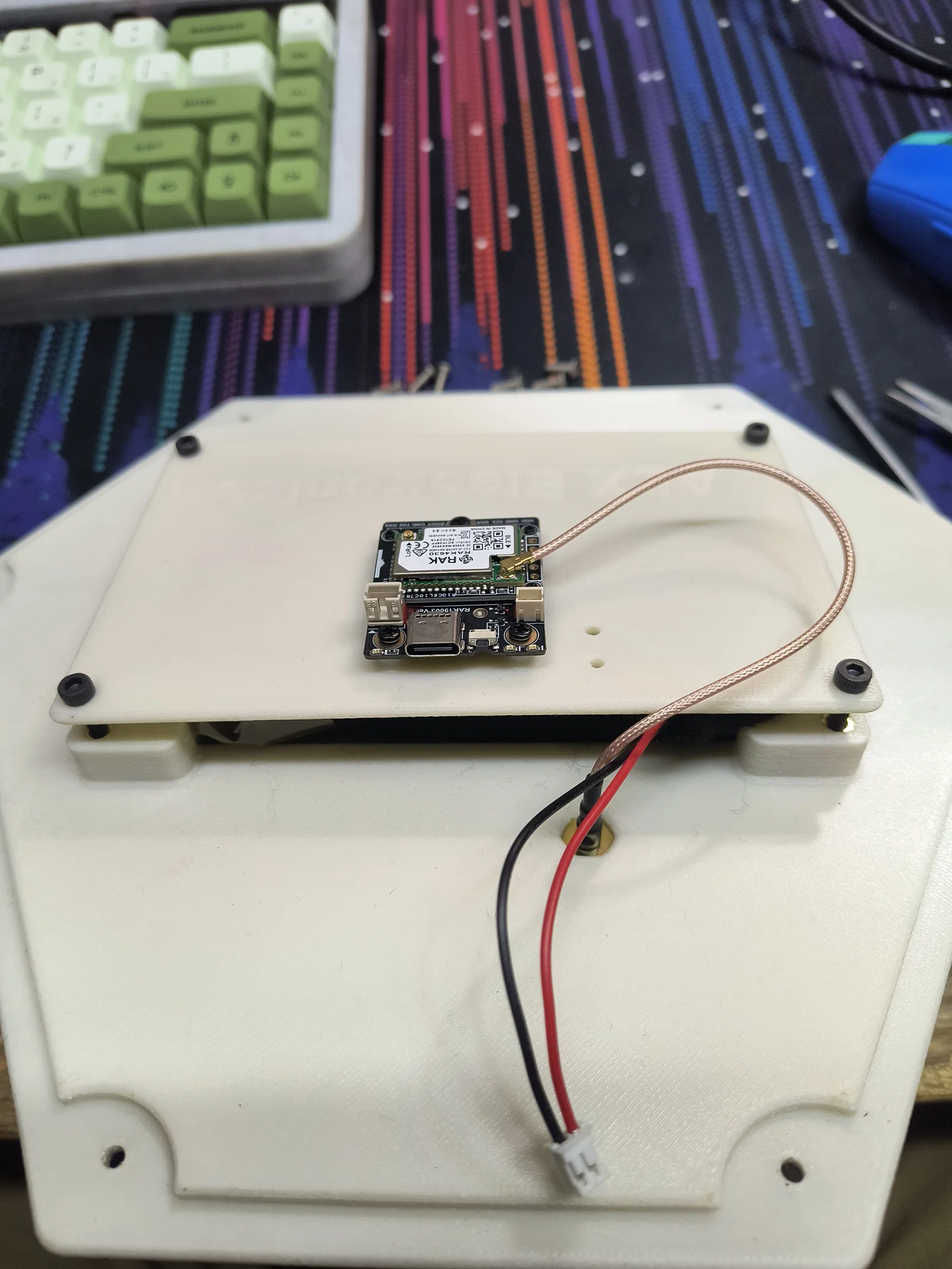

• Bộ kit khởi động RAK Mini (hoặc loại đầy đủ): https://store.rokland.com/collections/rakwireless-products/products/rakwireless-mini-meshtastic-starter-kit-us915-rak19003-4631-sku-115093

Bạn cũng sẽ cần thêm các phần cứng/keo dán sau:

• 8x Vít inox M3x8
• 12x Ốc cấy (Threaded Inserts) M3x5mm: https://a.co/d/eVIKZhk
• 4x Vít M3x10 (có thể dùng M3x8 cũng được… dùng để gắn đế RAK vào phần thân)

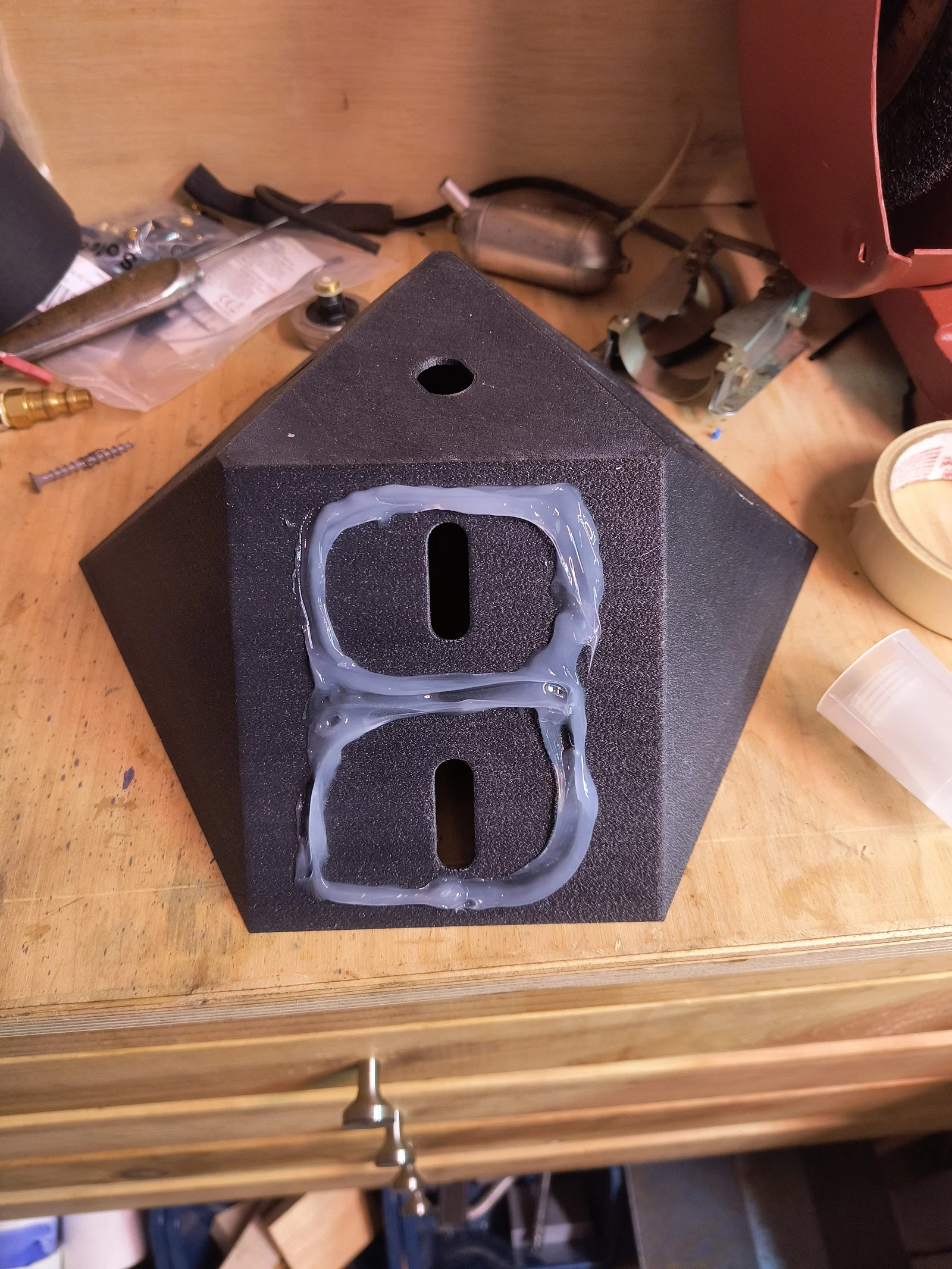

• Keo silicone chịu nhiệt/thời tiết ngoài trời: https://a.co/d/7yoreKK

Phiên bản 2: Mình đã gia cố thêm phần nắp trên và bổ sung một lỗ cắm SMA trong trường hợp bạn muốn hướng ăng-ten bluetooth lên trên. Nếu bạn không muốn dùng, cứ trám bằng keo silicone, hoặc sau này mình sẽ làm thêm một nút bịt SMA để dán vào sau.

Mình thực sự khuyến khích mọi người in cái này bằng nhựa ASA-GF vì nó sẽ phải chịu nắng mưa 24/7/365. Nhiệt độ bên trong thường xuyên cao hơn 50 độ F so với nhiệt độ môi trường đấy!
