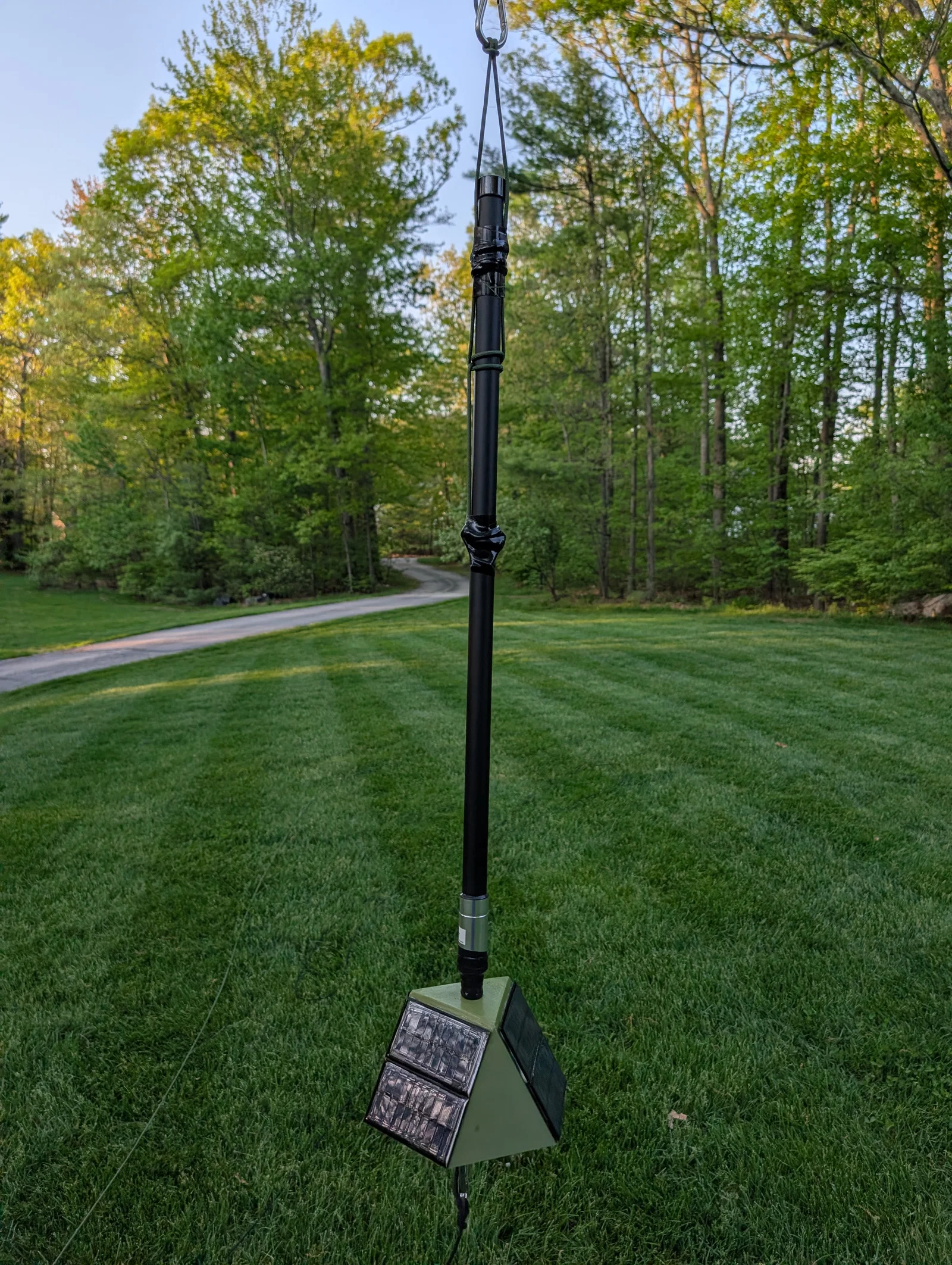

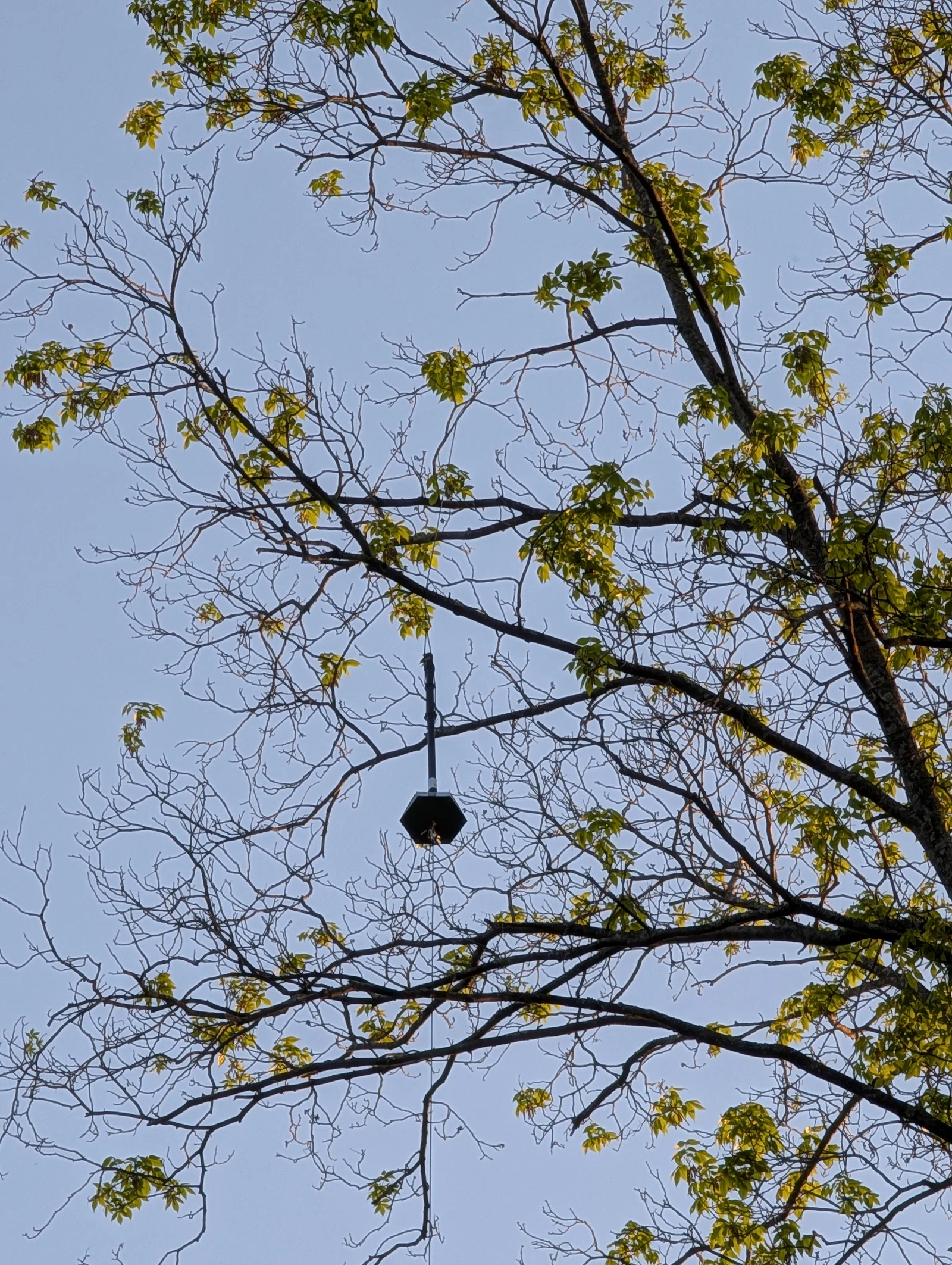

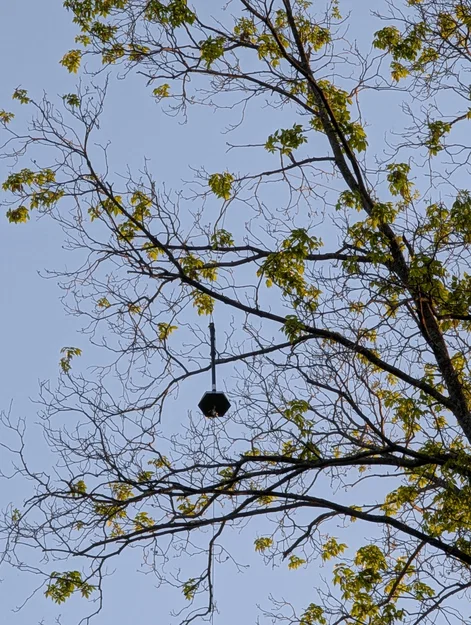

Mini-Rattlesnake Hanging Meshcore Tree Node
Mẫu node Meshcore/Meshtastic treo cây nhỏ gọn, thiết kế phù hợp cho các dòng máy in 3D có bàn in từ 160mm x 200mm trở lên. Một lựa chọn tuyệt vời cho các dự án mạng lưới LoRA ngoài trời.
Mô tả
Danh sách linh kiện cần chuẩn bị:

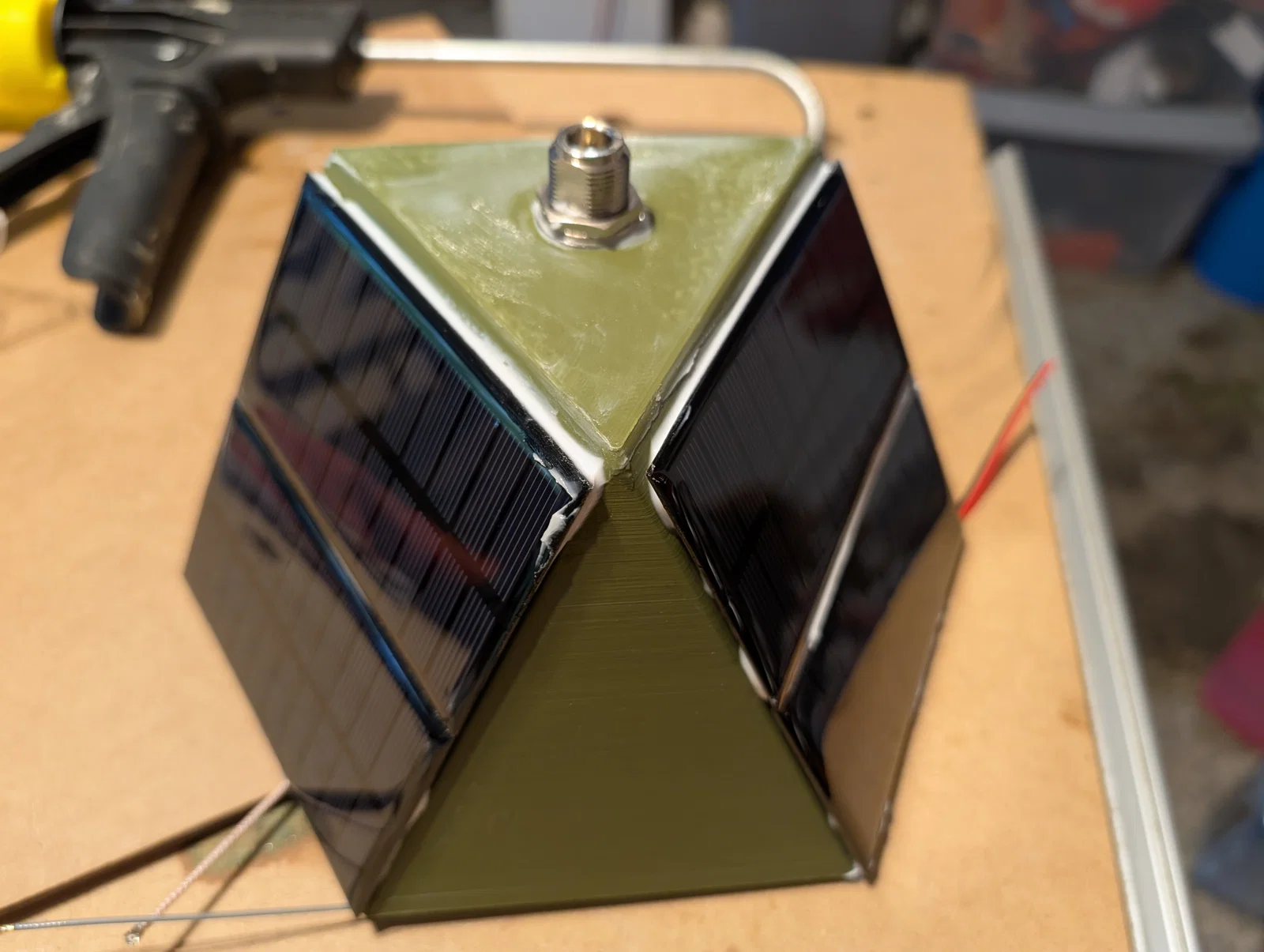

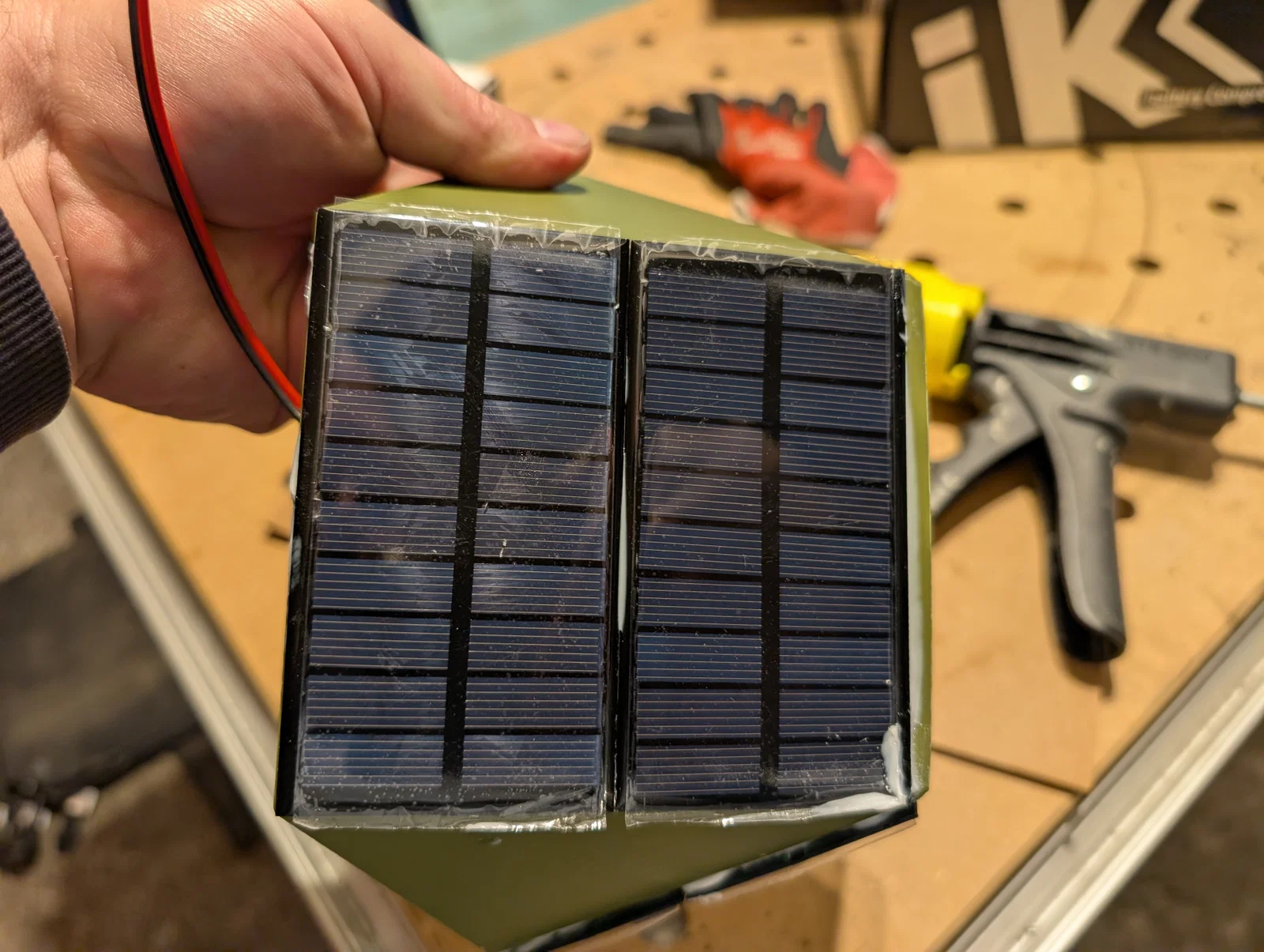

Pin năng lượng mặt trời: https://www.amazon.com/dp/B0BML3PR4Z/ref=twister_B0BMTHWBM8?_encoding=UTF8&th=1
Lỗ thông hơi: https://atlavox.com/products/amphenol-enclosure-vent-vent-ps1ybk-n8001?variant=51641512788242
Băng keo tự dính (Self Fusing tape): https://atlavox.com/products/self-fusing-tape?variant=51864428577042
Đầu nối bulkhead USB-C: https://atlavox.com/products/usb-c-waterproof-bulkhead-extension-ribbon-cable?variant=52008674361618
Cáp Antenna - IPEX-F sang RG168: https://atlavox.com/products/antenna-cable-rg178-ipex-f-to-n-type-f-waterproof-15cm?variant=51899748188434
Cảm biến nhiệt độ và độ ẩm: https://atlavox.com/products/rak1901-temperature-and-humidity-sensor?variant=50895405941010
Module Wisblock RTC: https://atlavox.com/products/rak12002-rtc-wisblock-clock-module?variant=52287308038418
Công tắc nguồn: https://atlavox.com/products/ip67-panel-mount-switch-for-wisblock?variant=51641665192210
Pin LiPo 10000 mAh: https://www.amazon.com/gp/product/B0DP4TG4X6/

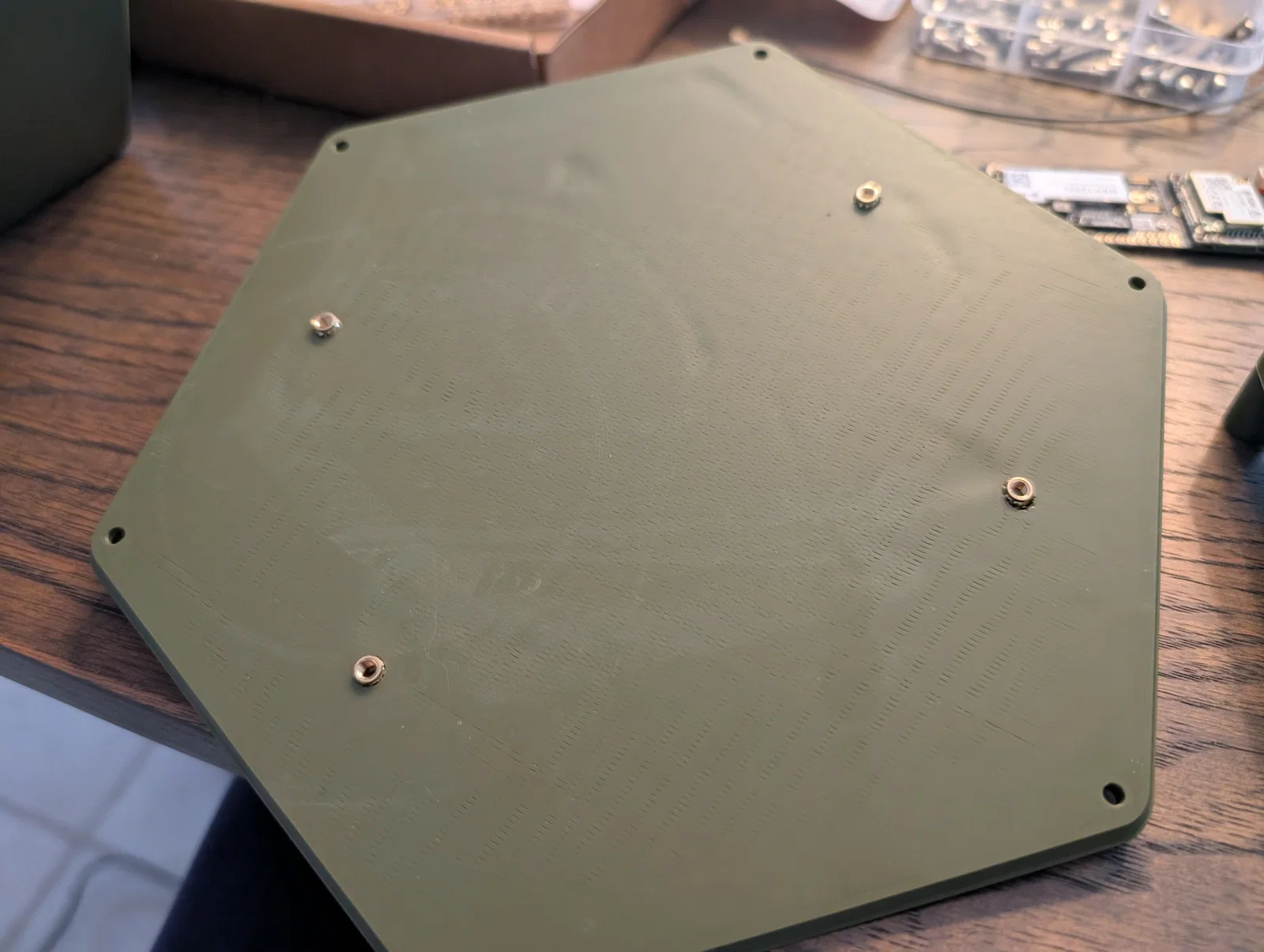

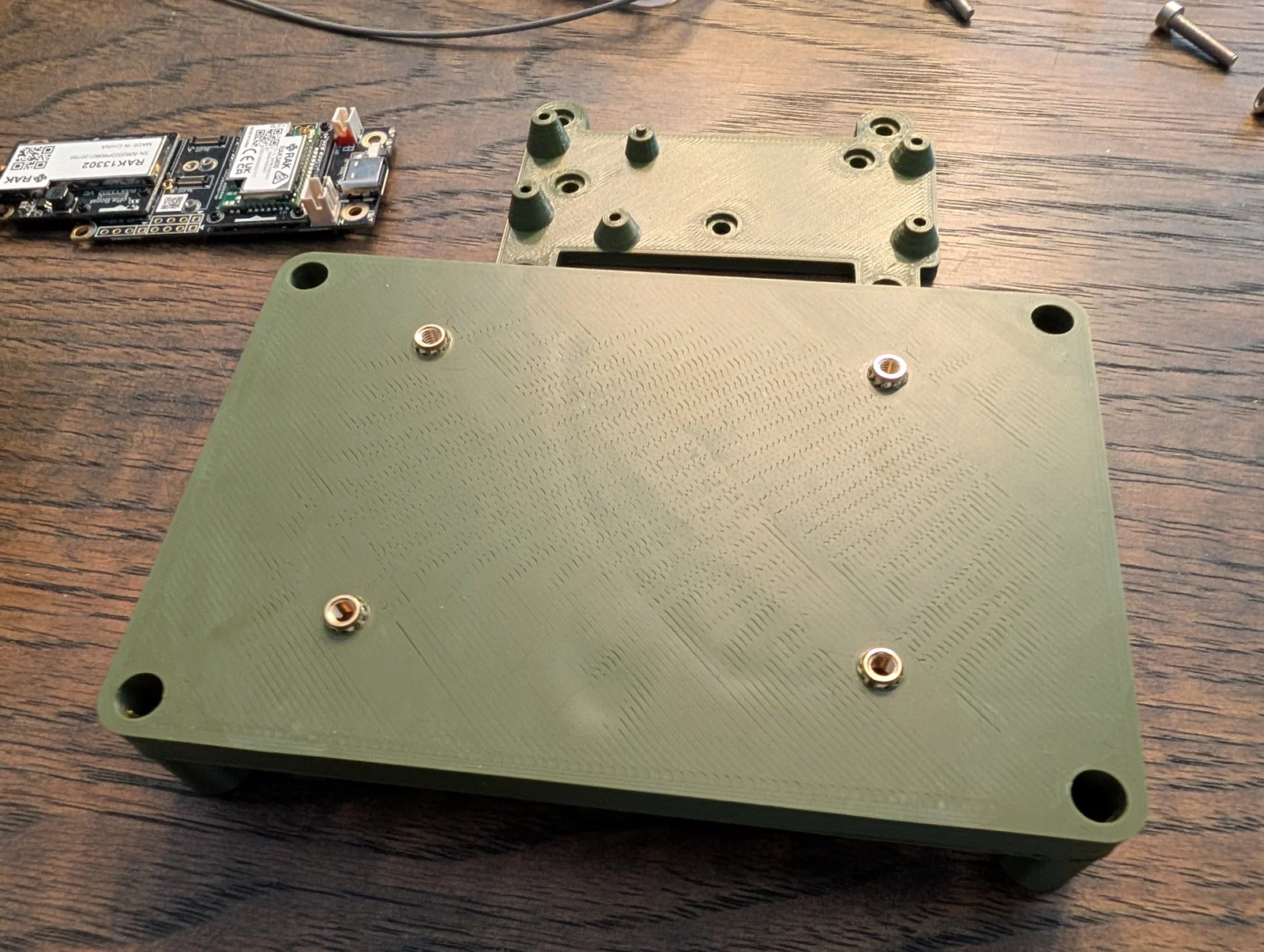

Bộ ốc M3 inserts và công cụ: https://www.amazon.com/dp/B0F9WDPG6S?ref=ppx_yo2ov_dt_b_fed_asin_title

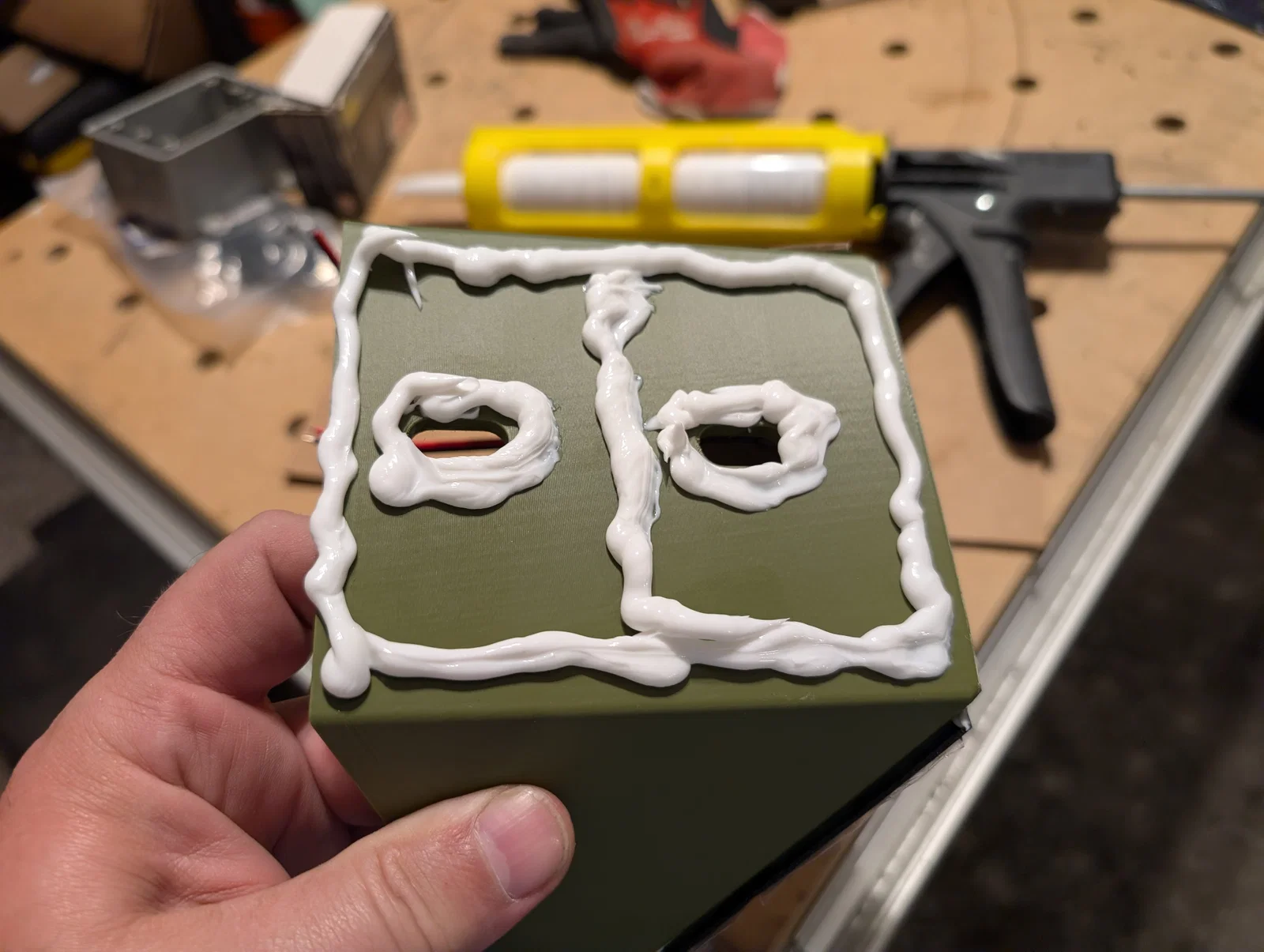

Keo trám Big Stretch: https://www.amazon.com/dp/B000H5VRFK?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Diode 1N5817 Schottky (1A 20V): https://www.amazon.com/dp/B07Q5H1SLY?ref=ppx_yo2ov_dt_b_fed_asin_title
File thiết kế Autodesk Fusion có thể xem tại đây: https://depasse2.autodesk360.com/g/projects/202604211081821676/data/dXJuOmFkc2sud2lwcHJvZDpmcy5mb2xkZXI6Y28uUjlNOE1tcXNUS3UyaU5QS3Z2cWE3dw

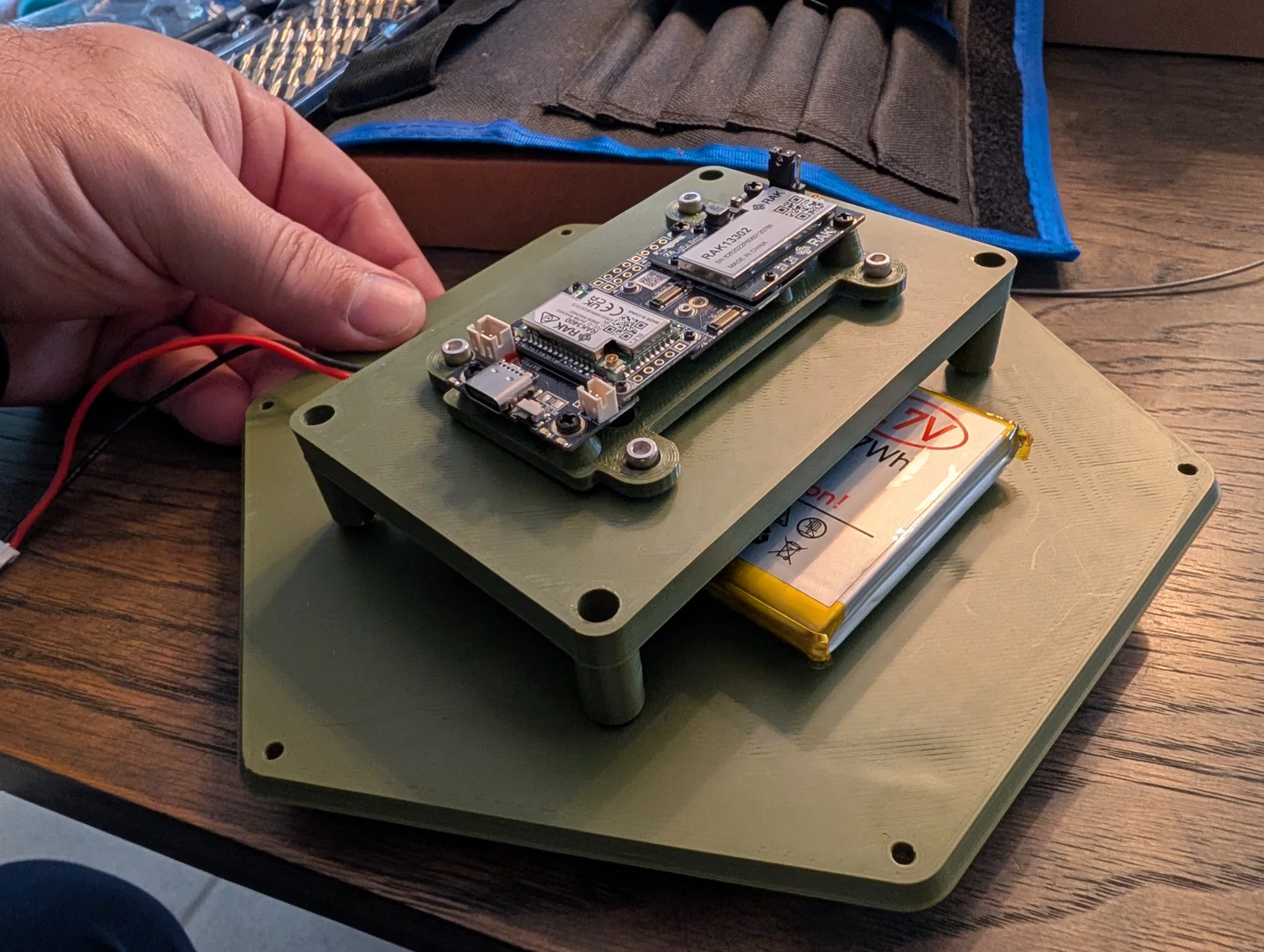

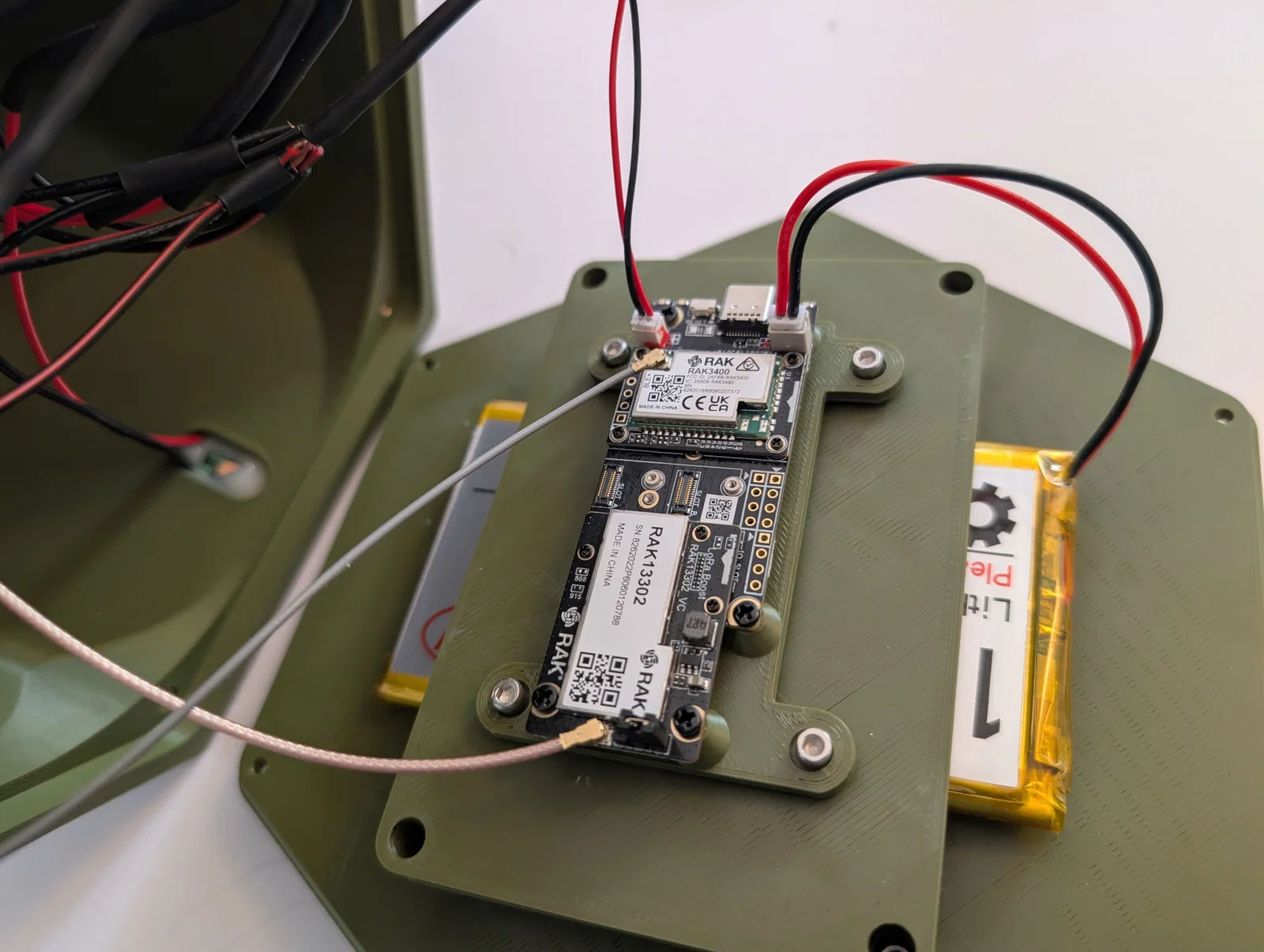

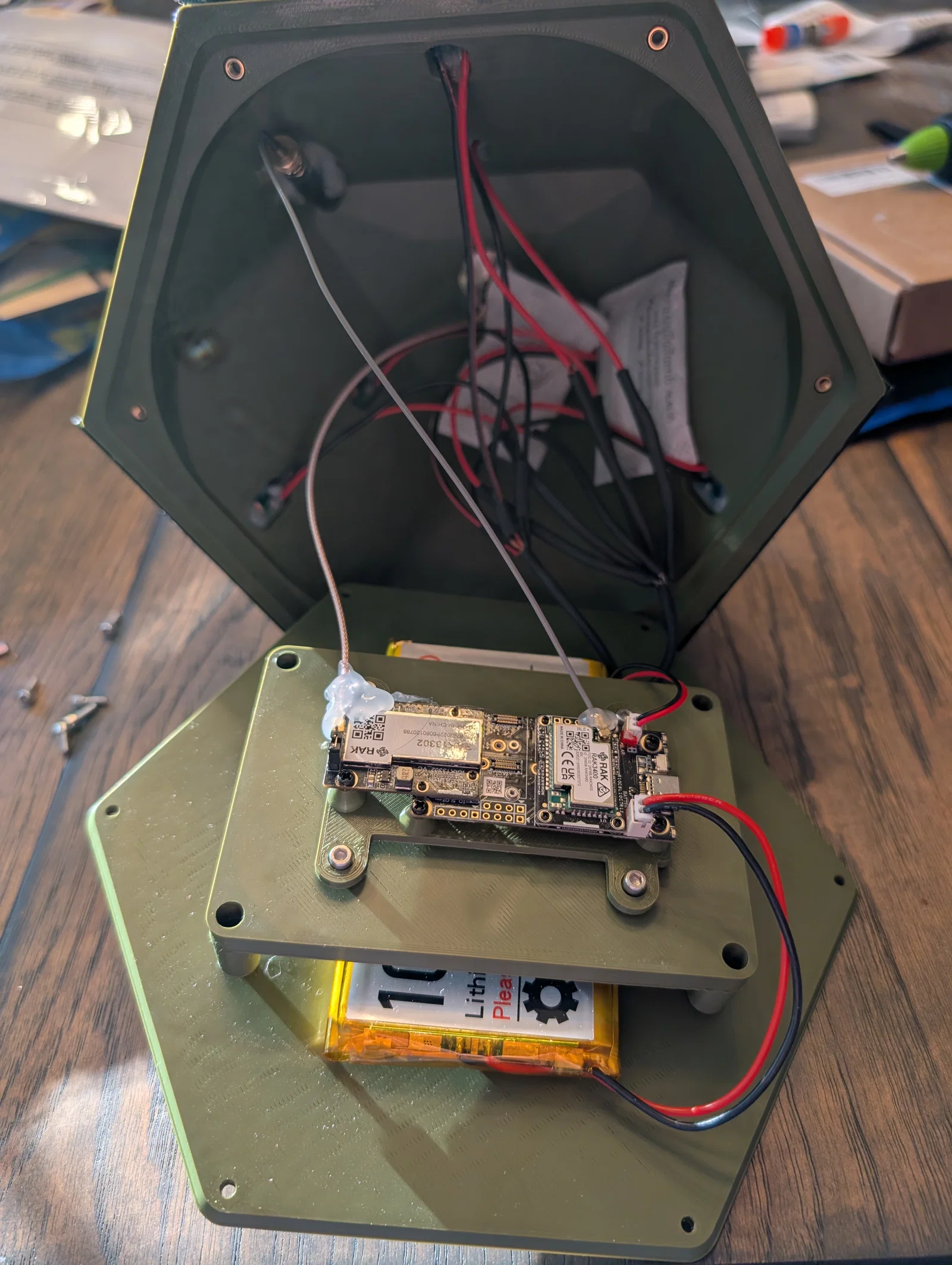

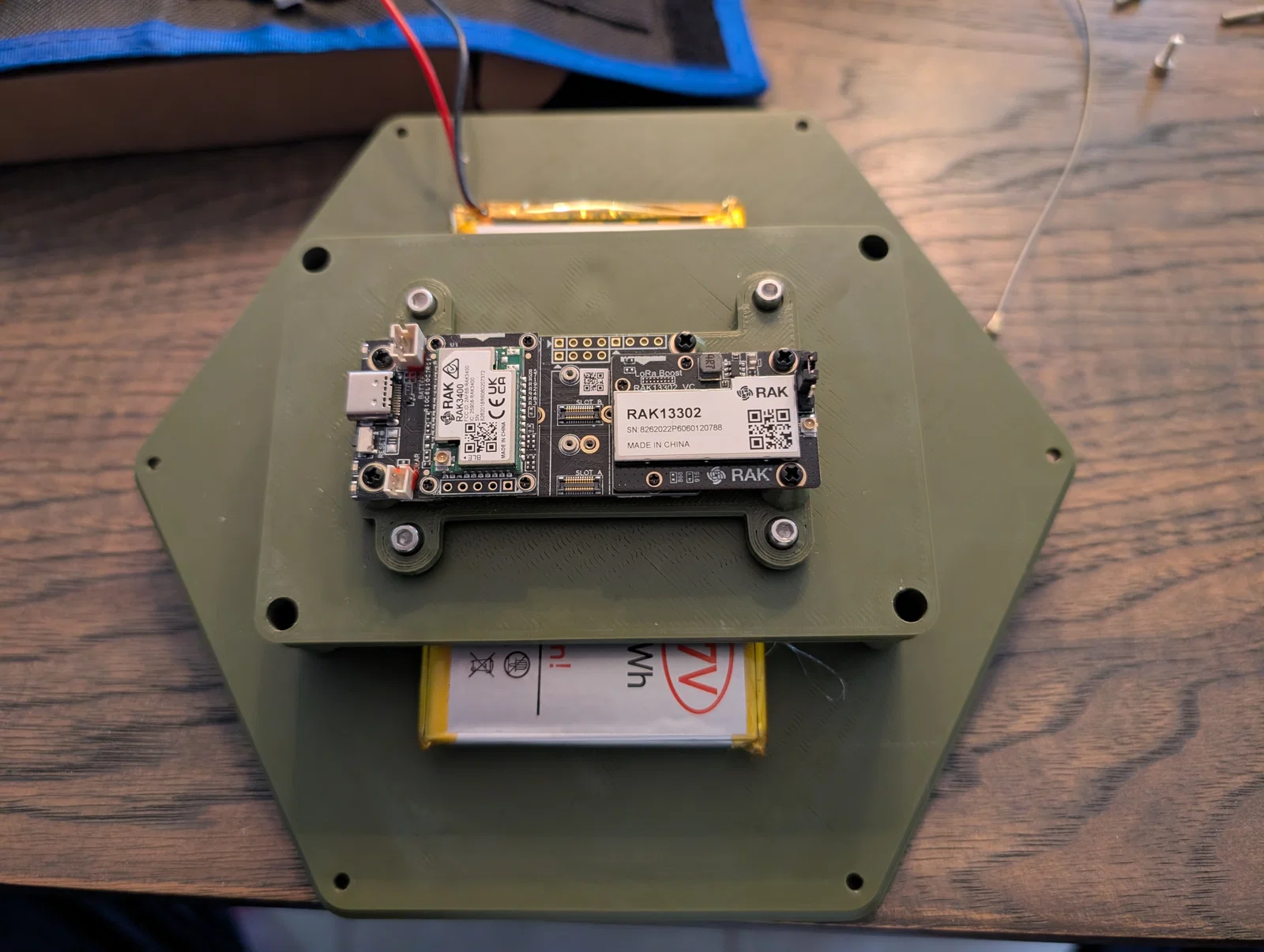

LoRA Radio - Bộ kit RAK wireless 1W Wis block: https://store.rakwireless.com/products/meshtastic-1w-lora-booster-kit-rak3401

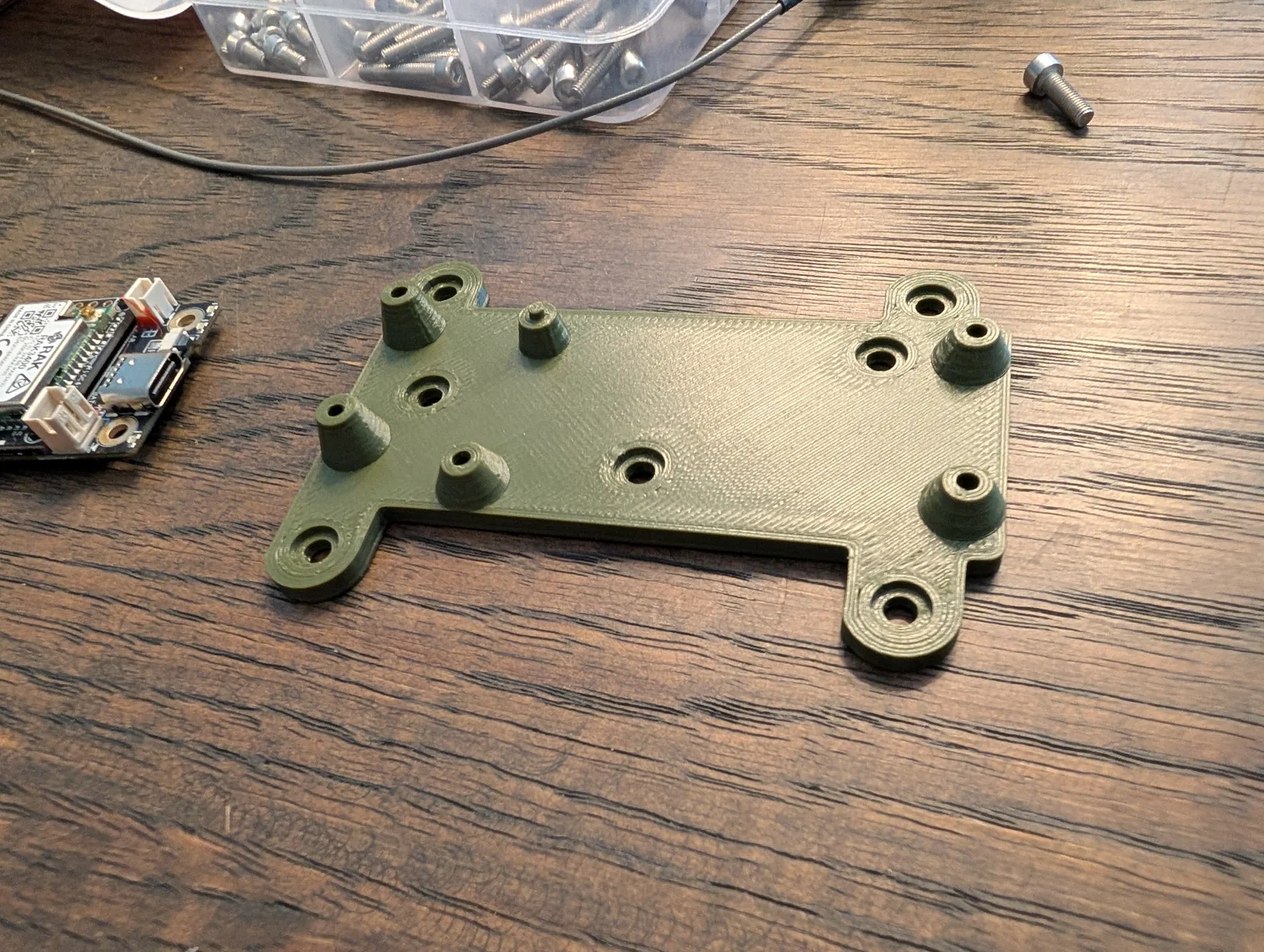

Tôi cũng có in thêm một chi tiết để gắn vào phần RAK Mount của mình nhằm giữ cố định bộ node này.
