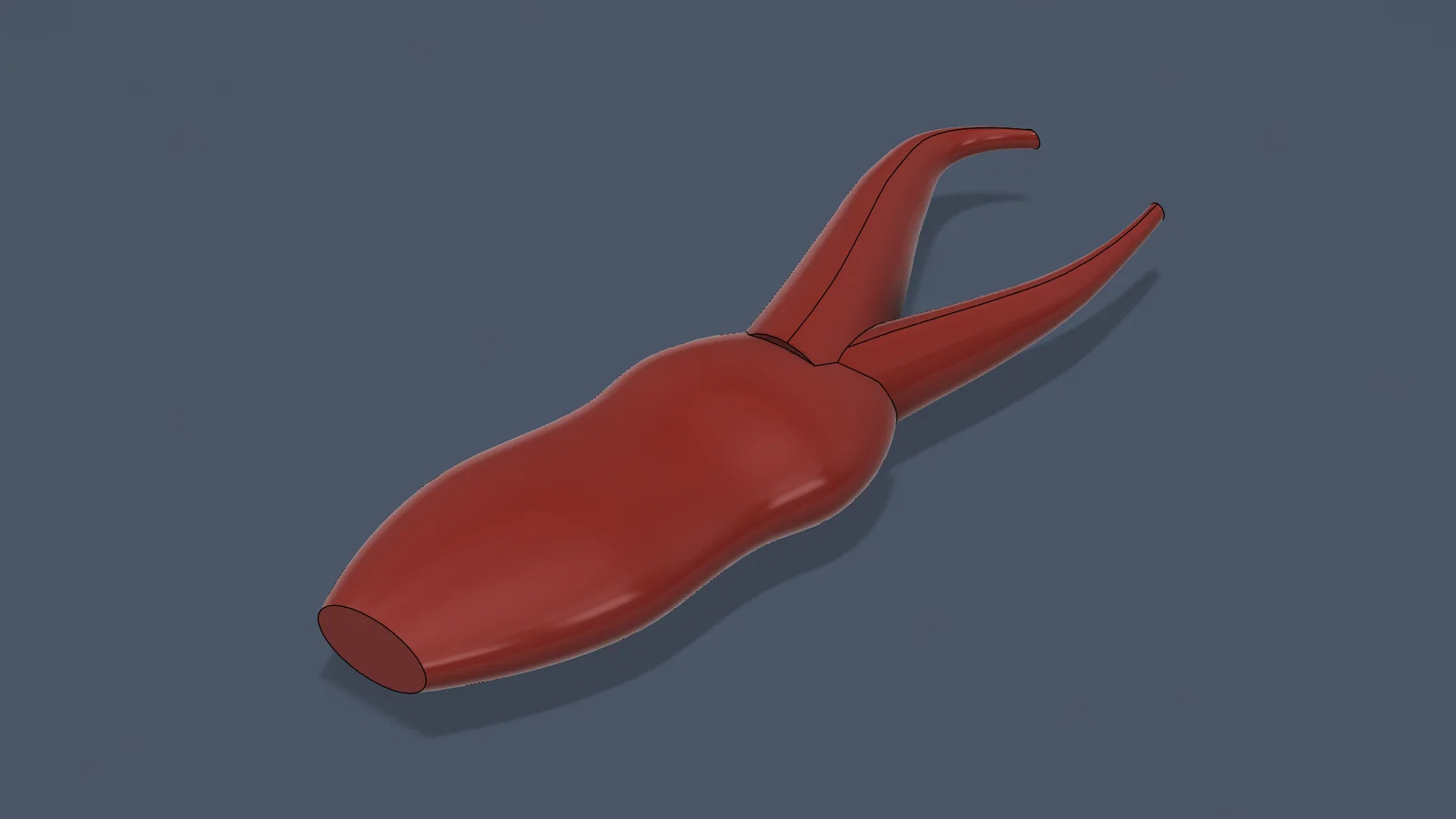

Một chiếc càng tôm cách điệu được thiết kế hoàn toàn thông qua CAD hỗ trợ bởi AI: hình học được tạo ra thông qua Claude điều khiển Autodesk Fusion 360 qua máy chủ Fusion MCP, hoàn toàn không có sự can thiệp thủ công trên giao diện người dùng.
Mô hình này được tạo ra như một tiêu chuẩn đánh giá cho quy trình CAD do AI điều khiển và tính khả thi khi in 3D bê tông thực tế trên máy in bê tông mã nguồn mở M3-CRETE (m3-crete.com).

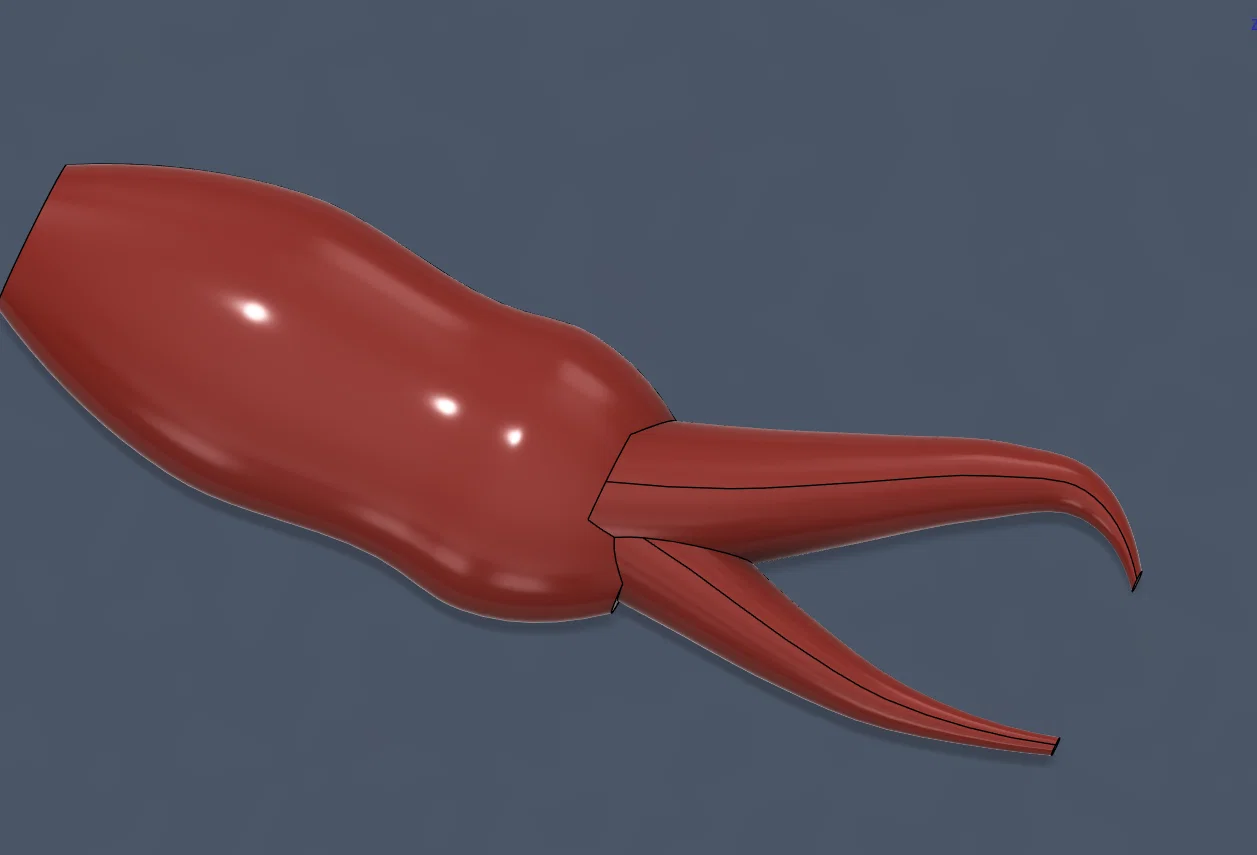

Ghi chú về hình học Một khối đặc duy nhất. Thiết kế hàm bất đối xứng — hàm trên cố định chiếm ưu thế với phần móc cong vào trong rõ rệt ở đầu, hàm dưới nhỏ hơn có thể di động cong lên để khớp với hàm trên. Mặt cắt ngang của lòng bàn tay được làm phẳng theo trục Y (hẹp hai bên) và cao theo trục Z (sâu theo hướng móc/kẹp), mô phỏng lại mặt cắt cơ học thực tế của càng cua. Có phần gờ khớp nối ở chỗ tiếp giáp giữa lòng bàn tay và ngón tay. Phần cổ tay thon gọn dần về phía đáy.
Kích thước ước tính: dài 320mm × rộng 55mm × cao 160mm (tính từ hàm này sang hàm kia khi mở).
Tôi đã đẩy quá giới hạn cho phần càng bên trong phẳng - điều này tạo ra một mảnh vụn cần phải loại bỏ thủ công - đó chính là tệp thứ hai - tệp này đã cần một chút can thiệp từ bàn tay con người (F_Claw_fixed).
Chưa thử nghiệm in
In ấn — Polymer (truyền thống) Đặt hướng với bề mặt lòng bàn tay phẳng tiếp xúc trên bàn in, các hàm hướng về phía trước. Cần có vật liệu hỗ trợ dưới hàm trên. Mật độ infill 15–20% là đủ cho một mô hình trưng bày.
In ấn — Bê tông (M3-CRETE) Đặt lòng bàn tay phẳng trên bề mặt in. Các đầu hàm nhỏ hơn kích thước tính năng tối thiểu đối với hầu hết các đầu phun bê tông — nên cắt bớt hoặc chấp nhận việc bị bo tròn. Đầu phun tối thiểu được khuyến nghị: 8mm. Hãy tăng tỷ lệ mô hình lên cho đến khi đạt được độ phân giải chấp nhận được.
Bối cảnh Đây là một phần trong nghiên cứu so sánh liên tục giữa Claude-via-chat, Claude Code + CADCLAW và các phương pháp tham số cho thiết kế phần cứng có sự hỗ trợ của AI. Bài viết chi tiết tại sunn3d.com.
Sunnyday Technologies LLC — Appleton, WI m3-crete.com | cadclaw.io | cemforge.ai
