Thanh đèn LED nâng cấp Bear cho Prusa i3 MK2/MK3

Đây là thanh đèn LED dành cho bản nâng cấp Prusa i3 Bear Upgrade, có sẵn các phiên bản dùng một đèn, hai đèn và phiên bản hai đèn tương thích với MMU2. Các giá đỡ được thiết kế để lắp vừa thanh nhôm U 9x17mm và có phần lõi rỗng để đi dây điện dọc theo phía sau khung máy in, giúp máy trông gọn gàng hơn. Giá đỡ cũng có sẵn khe để lắp công tắc nguồn. Bạn có thể cấp nguồn cho dải LED trực tiếp từ bộ nguồn của máy in. Hãy chọn sử dụng dải LED 12V (cho MK2) hoặc 24V (cho MK3) tùy theo máy in của bạn.

Xem hướng dẫn lắp ráp bên dưới.

Đây là phiên bản dành riêng cho Bear Upgrade. Nhấn vào link bên dưới để xem các phiên bản khác.

MK4 Light Bar

MK3 Side Light Bar

Tôi đã hợp tác cùng VOXELPLA để cung cấp thanh đèn MK3 dưới dạng bộ kit hoặc đã lắp ráp sẵn. Hãy ghé thăm Cửa hàng VOXELPLA để biết thêm thông tin.

Các file:

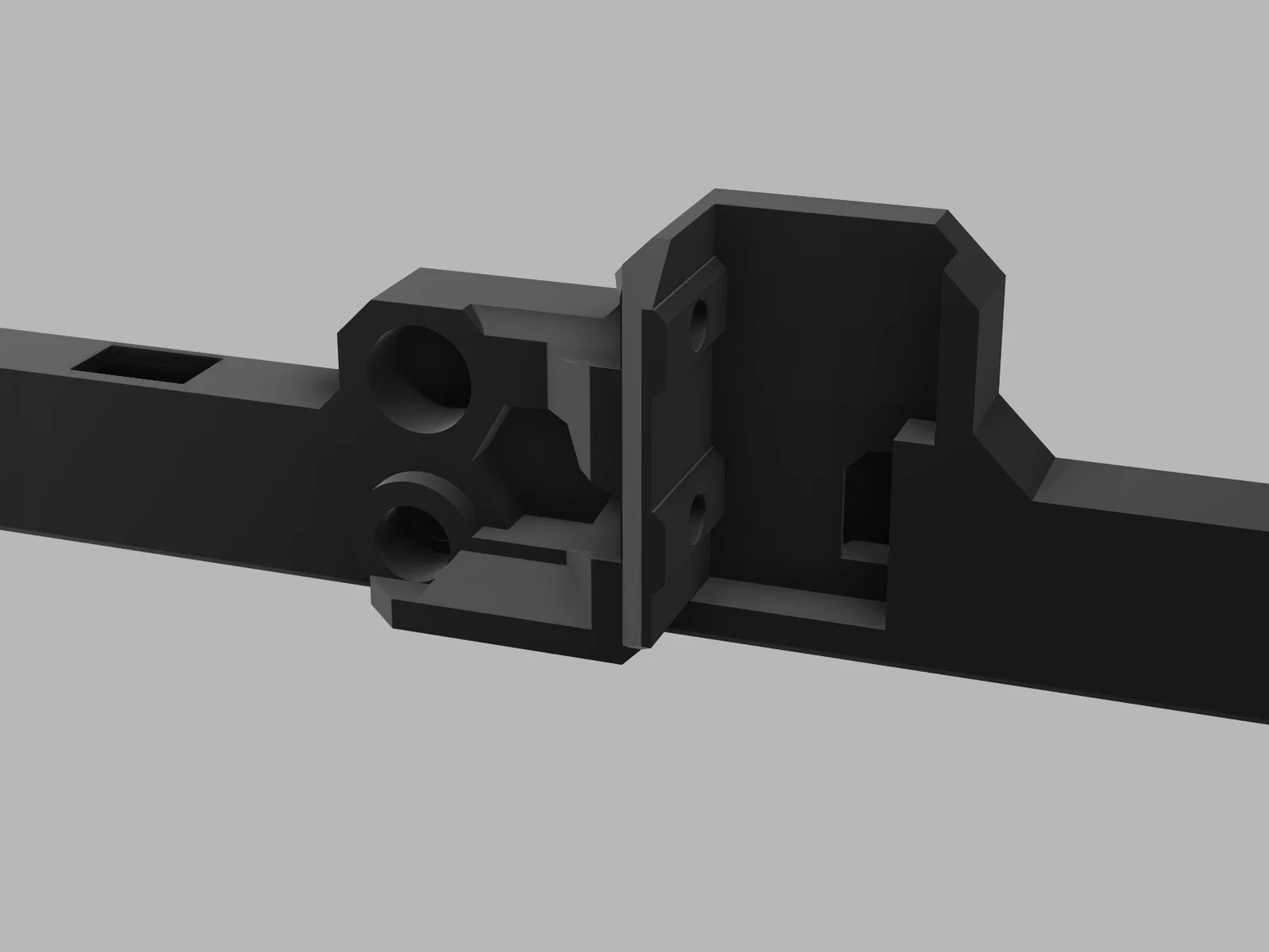

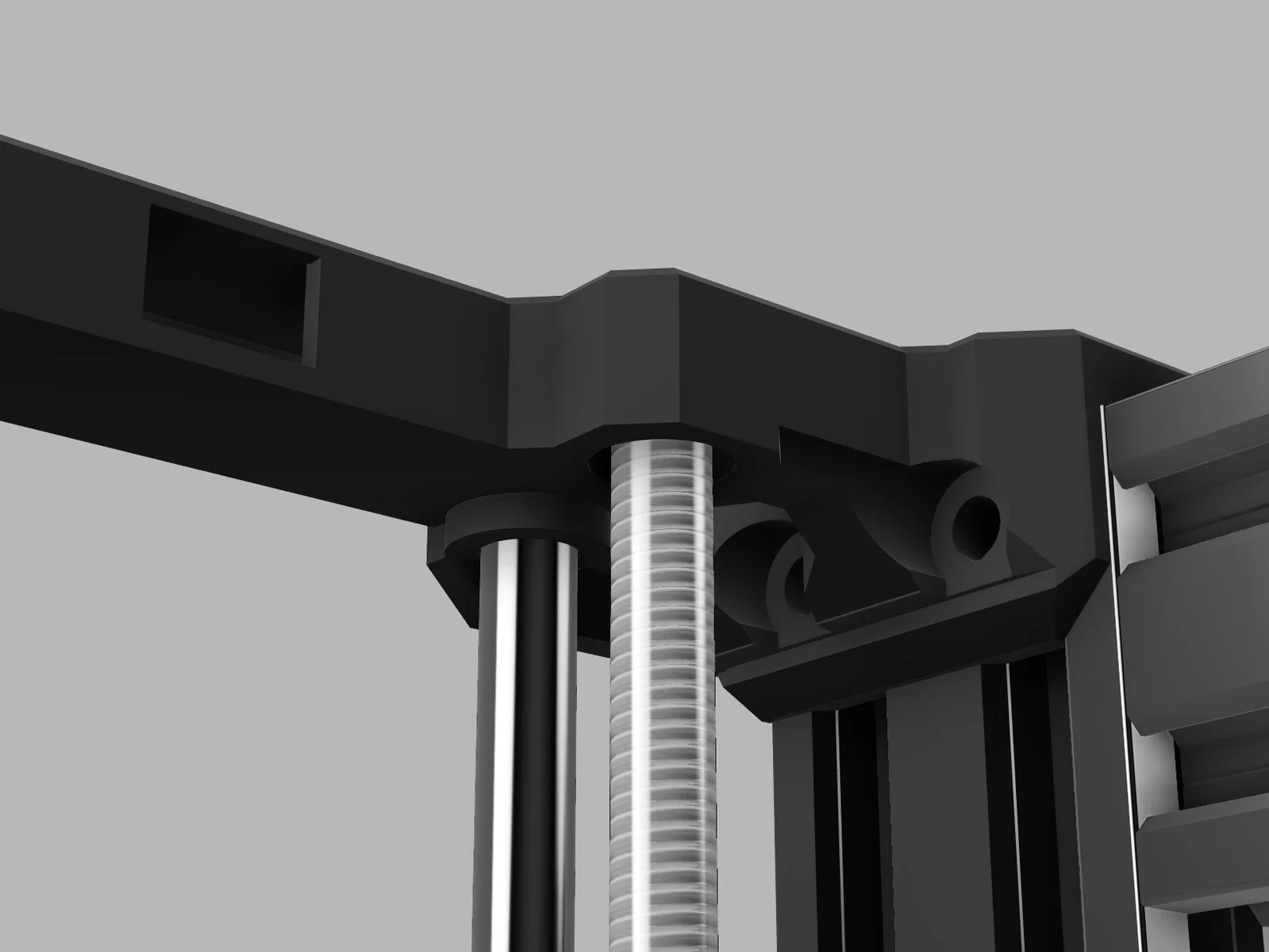

Dual Mount Bear Upgrade: Giá đỡ thanh đèn kép tích hợp sẵn các chi tiết trục Z của Bear Upgrade 2.1. Bạn chỉ cần tháo phần trên của trục Z ra và thay bằng giá đỡ này.

Left/Right MMU2 Mount Bear Upgrade: Tạo khoảng trống ở phía sau để tương thích với MMU2. Bạn cần tháo thanh đèn ra nếu muốn mở hoàn toàn cửa thân bộ phận idler của MMU2.

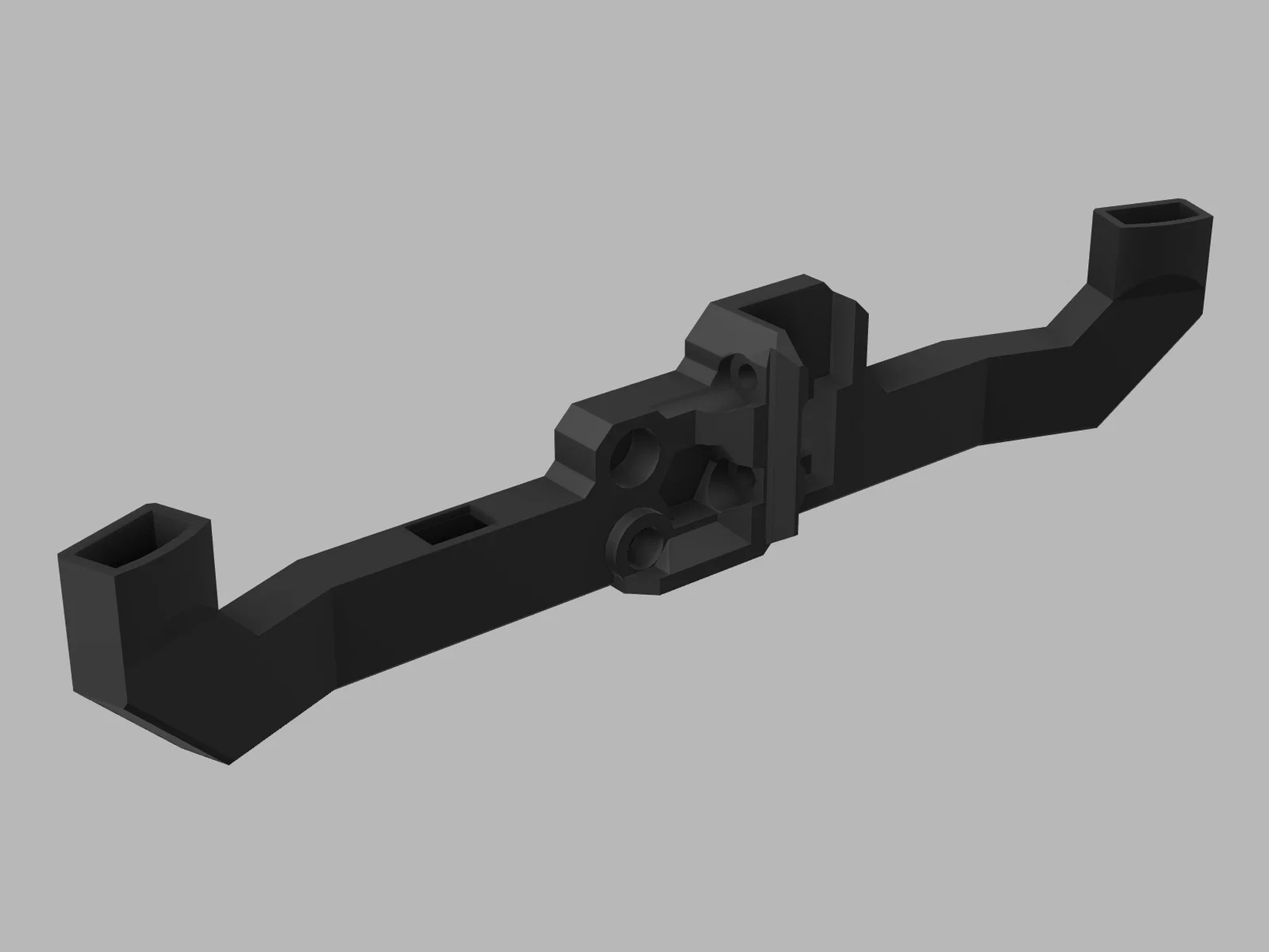

Single Mount Bear Upgrade: Giá đỡ thanh đèn đơn tích hợp sẵn các chi tiết trục Z của Bear Upgrade 2.1. Tháo phần trên của trục Z và thay bằng giá đỡ này.

Hướng dẫn in

Cài đặt in khuyến nghị:
Chiều cao lớp in: 0.20mm
Độ đặc (Infill): 15% Gyroid
Support: Chỉ chọn Build plate
Mở file 3MF trong PrusaSlicer để sử dụng các thiết lập đã cấu hình sẵn

Phần cứng cần thiết:
Thanh nhôm U (9x17mm)
Dải LED 24V (MK3)
Dải LED 12V (MK2)
Dây điện

Phần cứng tùy chọn:
Công tắc nguồn (KCD11 10x15mm)
[Ống co nhiệt]
[Ốc cấy đồng M3]
[Vít chìm M3x5mm]
[Đầu cốt chẻ]

Bộ Kit phần cứng

Bạn có thể mua bộ kit từ VOXELPLA.com theo đường link phía trên. Phiên bản Bear Upgrade dùng chung phần cứng với các phiên bản khác.

Dụng cụ:
Kìm tuốt dây
Bộ dụng cụ hàn
Cưa sắt
Lục giác 2mm
Dũa kim loại (tùy chọn)
Kìm bấm cốt (tùy chọn)

Hướng dẫn lắp ráp

Các hình ảnh minh họa dành cho bản đèn kép tiêu chuẩn, vì vậy một số bước có thể không áp dụng hết cho bản đèn đơn.

Cắt vật liệu theo kích thước
Nếu bạn đã mua bộ kit, bạn có thể bỏ qua bước này vì mọi thứ đã được cắt sẵn.

1. Cắt thanh nhôm U thành 31cm và thử lắp vào hai đầu giá đỡ. Dùng dũa mài bớt các cạnh sắc để lắp dễ dàng hơn.
2. Cắt dải LED tại các vị trí đánh dấu để vừa với thanh nhôm.
3. Với bản MK3 24V, cắt dây đỏ và đen dài 90cm. Với bản MK2 12V, cắt 120cm vì bạn cần đi dây đến nguồn của máy in.
4. Với bản đèn kép, cắt thêm một đoạn dây 45cm.

(Nội dung kỹ thuật tiếp tục theo cấu trúc file gốc)
