Thanh đèn LED Light Bar cho Prusa MK4

Thanh đèn cho Prusa MK4 có sẵn bản đèn đơn và đèn đôi. Các ngàm (mount) được thiết kế để vừa với nhôm u-channel 9x17mm và có phần rỗng bên trong để đi dây dọc theo mặt sau khung máy in cho gọn gàng. Mount cũng có sẵn lỗ để gắn công tắc nguồn. LED strip có thể lấy nguồn trực tiếp từ bộ nguồn của máy in. Dùng LED strip chuẩn 24V.

Cảm ơn mọi người đã giúp mình test độ vừa khít! Nếu bạn có góp ý cải thiện, cứ nhắn cho mình biết nha.

Xem hướng dẫn lắp ráp bên dưới.

Đây là phiên bản cho MK4. Bấm link bên dưới để xem các phiên bản light bar khác.

MK3 Side Light Bar

Mình đã hợp tác với VOXELPLA để cung cấp MK4 Light Bar dạng kit phần cứng và light bar lắp sẵn. Ghé VOXELPLA Store để xem thêm thông tin.

Files:

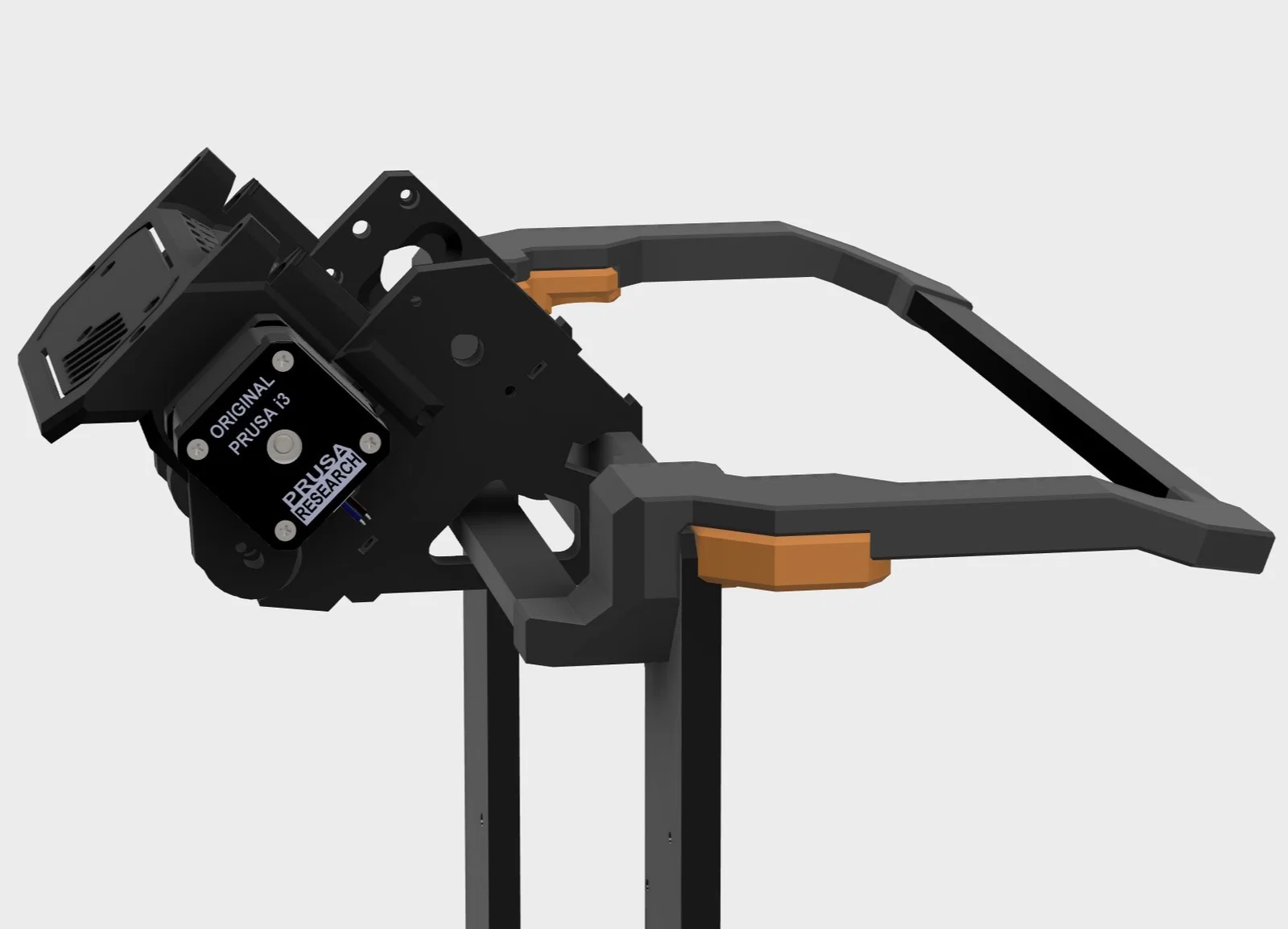

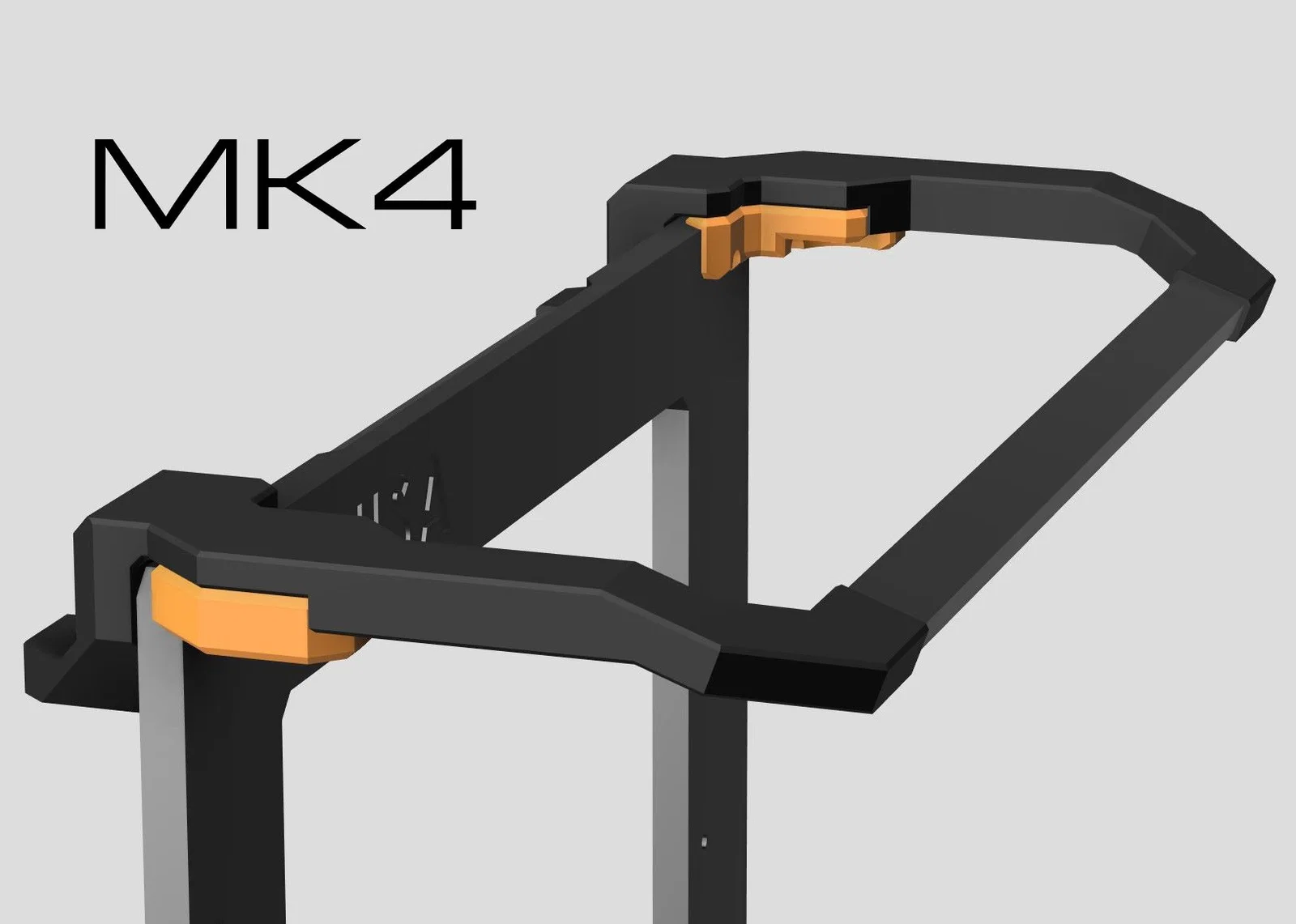

MK4 Hex Z-Axis Top: Do phần z-axis top zin của MK4 không có điểm bắt, mình chỉnh lại để thêm một lỗ lục giác để thanh đèn có thể gắn vào. Phần này sẽ thay cho z-axis top zin trên máy in. Không cần support.

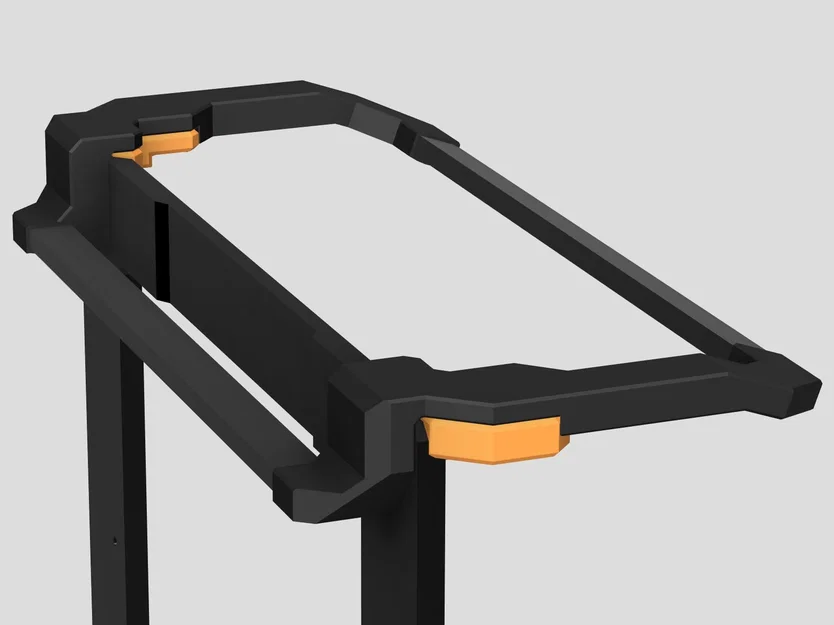

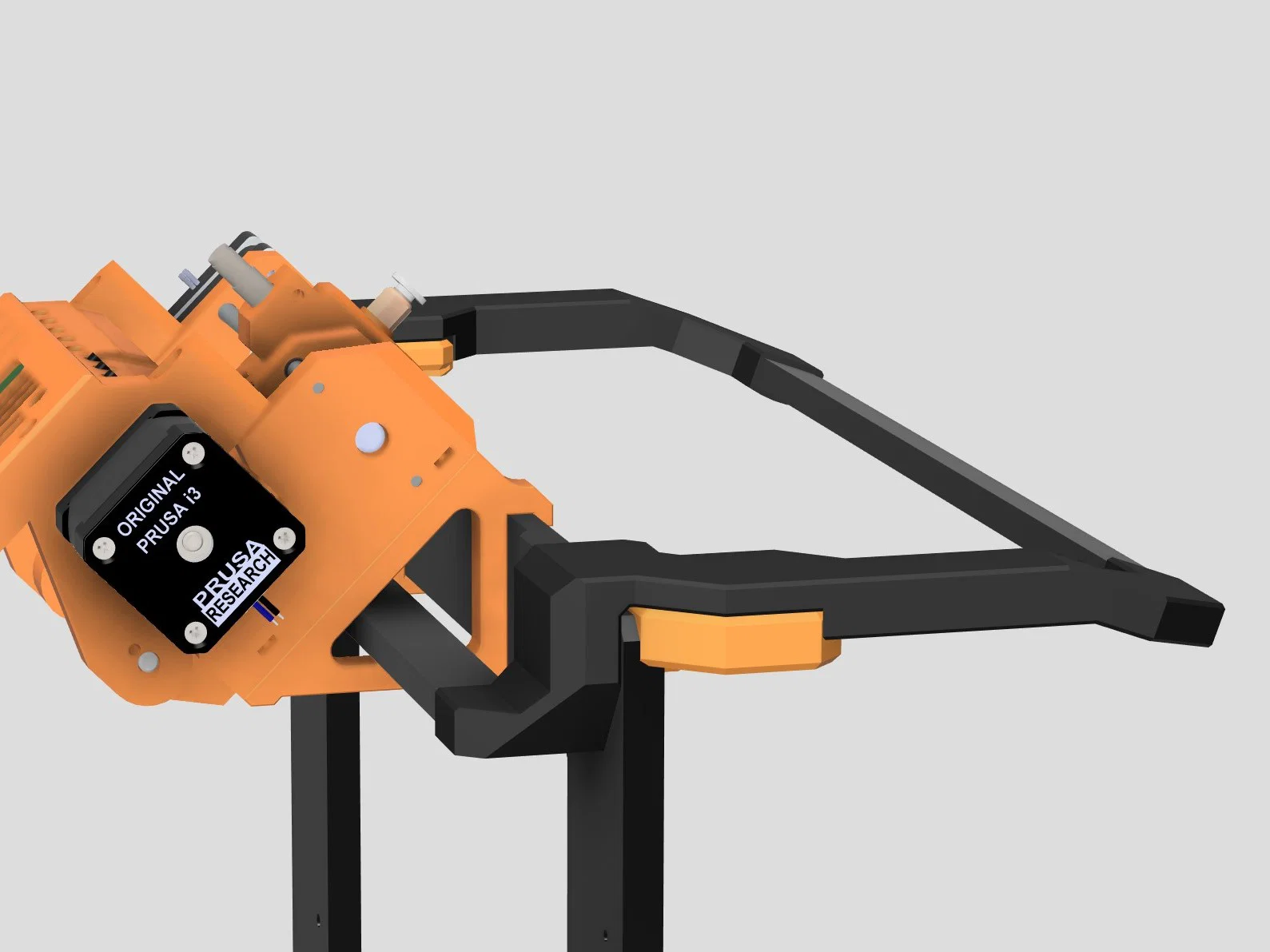

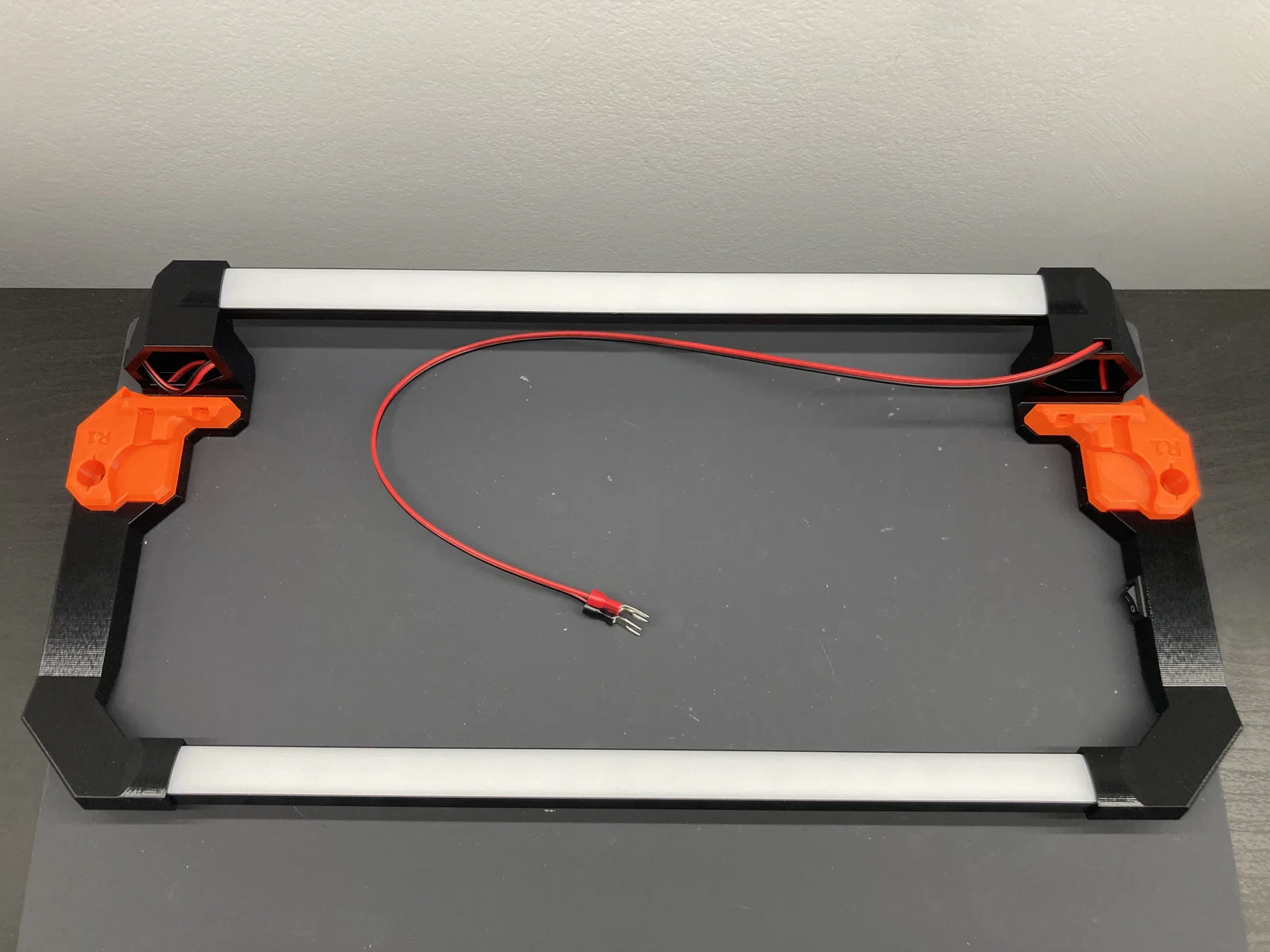

MK4 Dual Mount: Bản đèn đôi tiêu chuẩn, gắn vào các lỗ lục giác trên z-axis top đã chỉnh sửa. Cần support cho phần overhang phía sau và chốt lục giác nhô ra.

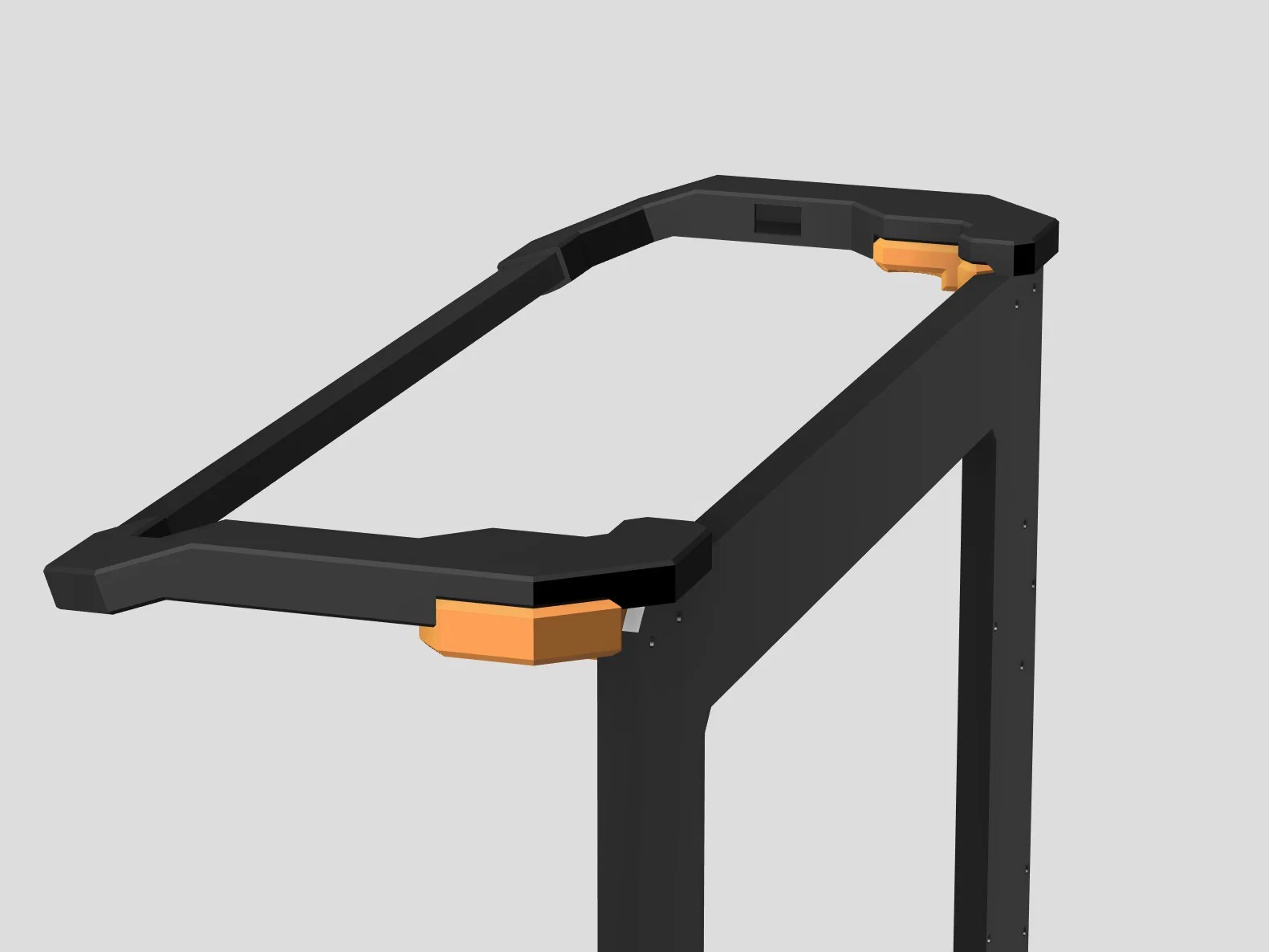

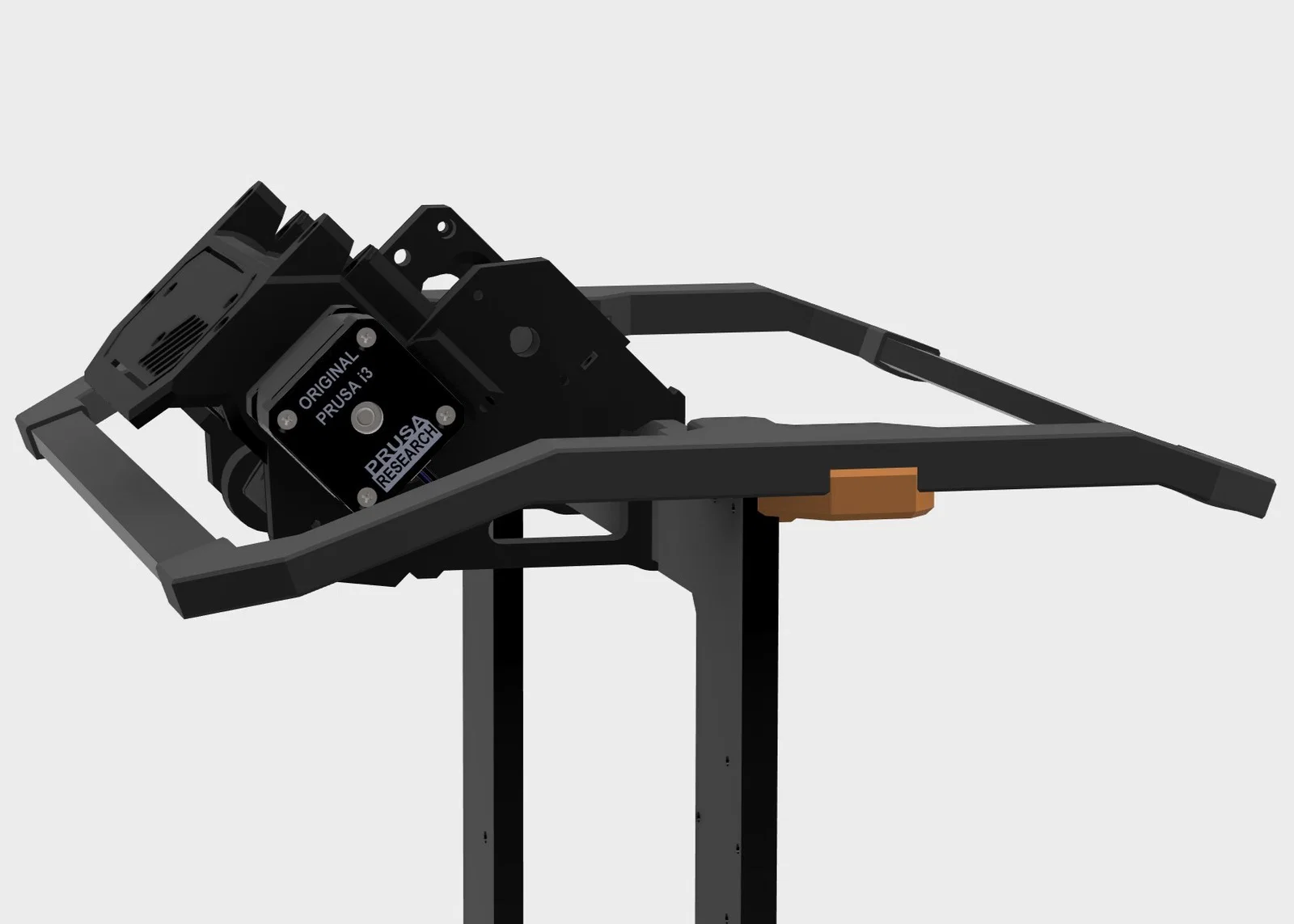

MK4 Single Mount: Bản đèn đơn tiêu chuẩn, gắn vào các lỗ lục giác trên z-axis top đã chỉnh sửa. Cần support cho chốt lục giác nhô ra.

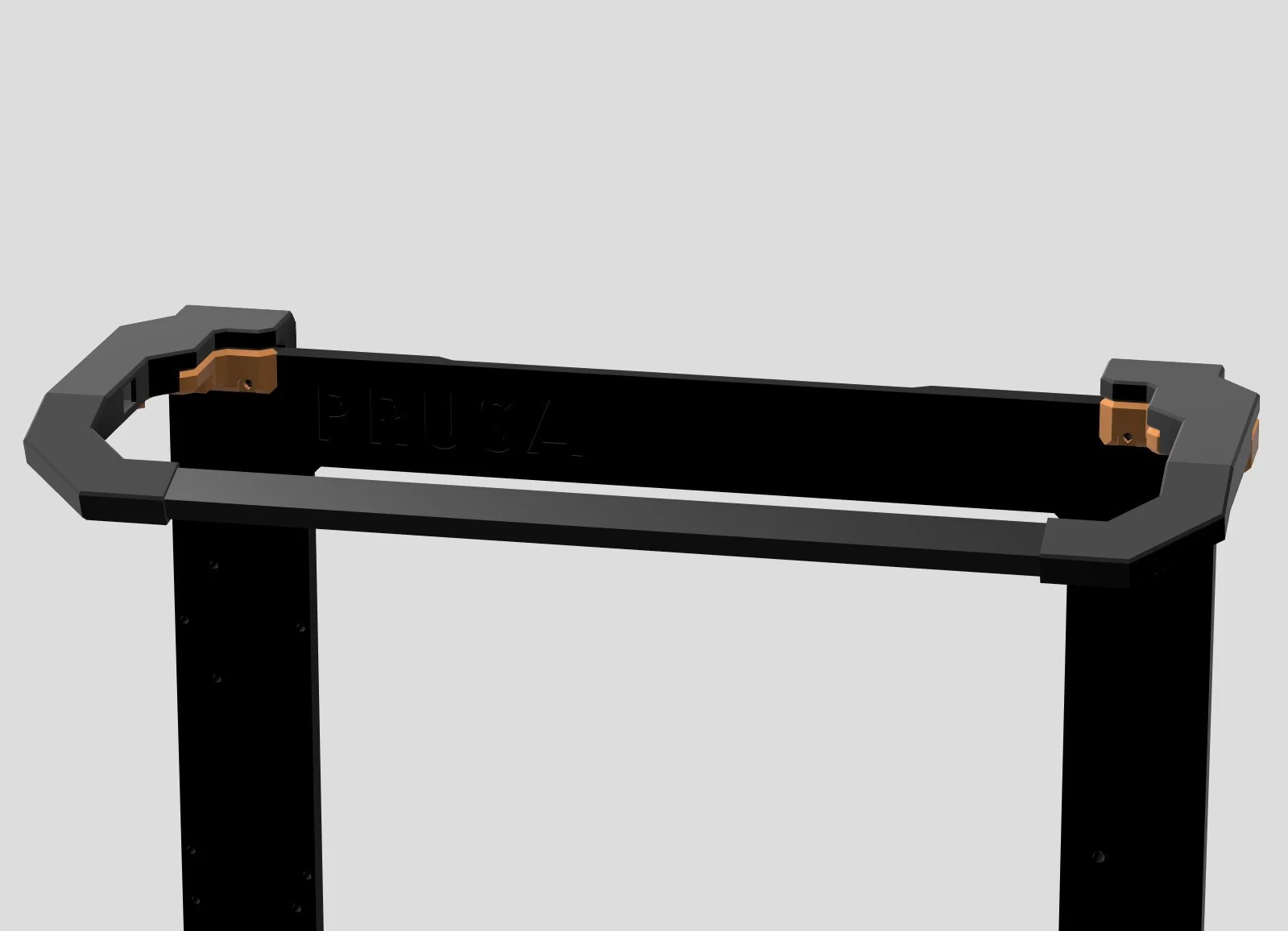

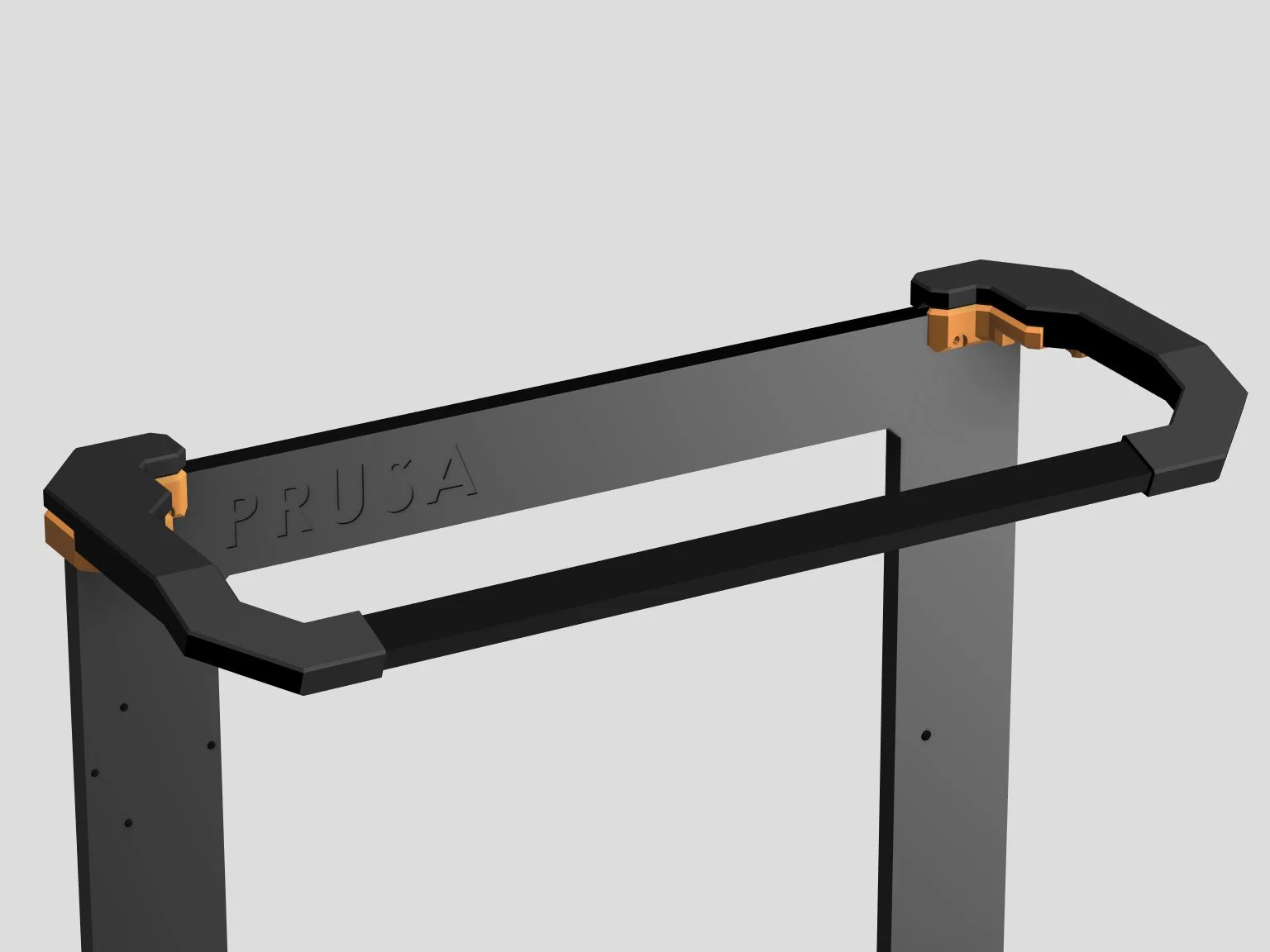

MK4 Dual Mount - Z-Axis Top: Bản đèn đôi tích hợp luôn miếng z-axis top của Prusa vào thanh đèn để bắt chắc hơn. Tháo z-axis top zin và thay bằng mount light bar này. Không cần support.

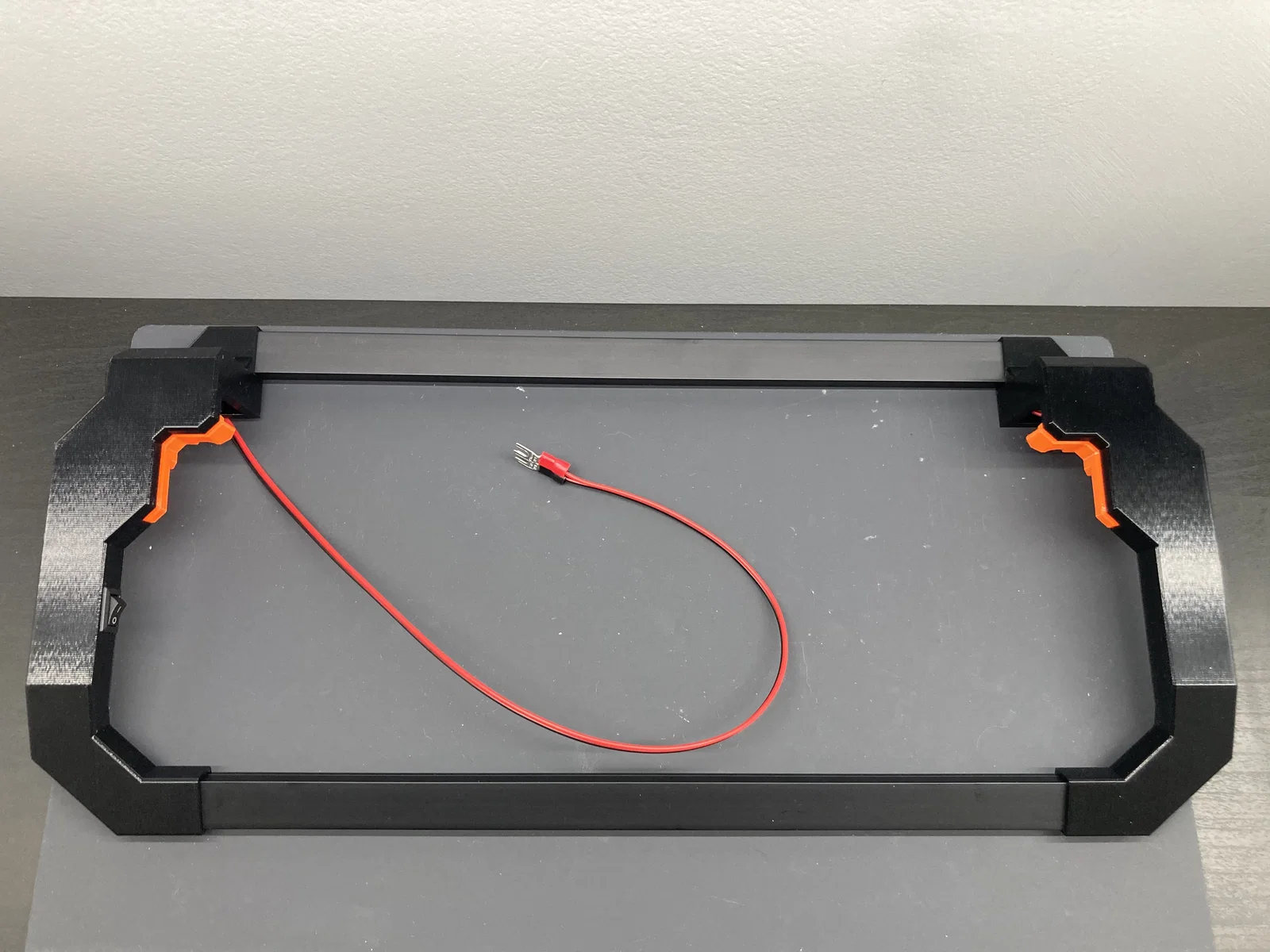

MK4 Single Mount - Z-Axis Top: Bản đèn đơn tích hợp luôn miếng z-axis top của Prusa vào thanh đèn để bắt chắc hơn. Tháo z-axis top zin và thay bằng mount light bar này. Không cần support.

Hướng dẫn in (Print instructions)

Thiết lập in khuyến nghị:
Print Settings: 0.20mm QUALITY
Layer Height: 0.20mm
Infill: 15% Gyroid
Supports: Build plate only
Mở file 3MF trong PrusaSlicer để dùng sẵn các thiết lập đã cấu hình

Phần cứng cần có:
Aluminum u-channel (9x17mm)
24V LED strip
Wire
Power switch (KCD11 10x15mm)
Heat shrink tubing
Fork terminals
Replacement zip tie

Hardware Kit

Mua hardware kit từ VOXELPLA.com theo link ở trên.

Dụng cụ:
Kềm tuốt dây (wire stripper)
Đồ hàn (soldering tools)
Cưa sắt (hacksaw)
Lục giác 2mm
Kềm bấm cos (wire crimper)
Dũa kim loại (tuỳ chọn)


Hướng dẫn lắp ráp (Assembly Instructions)

Hình minh hoạ là cho bản đèn đôi. Bản đèn đơn làm gần như y chang, chỉ là không có thêm LED strip thứ hai.

Nếu bạn mua kit lắp sẵn, kéo xuống cuối để xem cách lắp lên máy và đấu nguồn.

Cắt vật liệu theo chiều dài

Nếu bạn mua hardware kit thì có thể bỏ qua phần này vì vật liệu đã được cắt đúng kích thước sẵn.

1. Cắt u-channel dài 31cm và kiểm tra xem có trượt vào hai đầu mount được không. Dùng dũa kim loại bo tròn các cạnh sắc để dễ trượt vào hơn.

2. Cắt LED strip tại các vị trí cho phép cắt (designated cutting areas) để vừa với u-channel.

3. Cắt dây đỏ và dây đen dài 90cm (36").

4. Với bản đèn đôi, cắt thêm một cặp dây dài 45cm (18").

Single Light Kit

Single Light Wiring Diagram

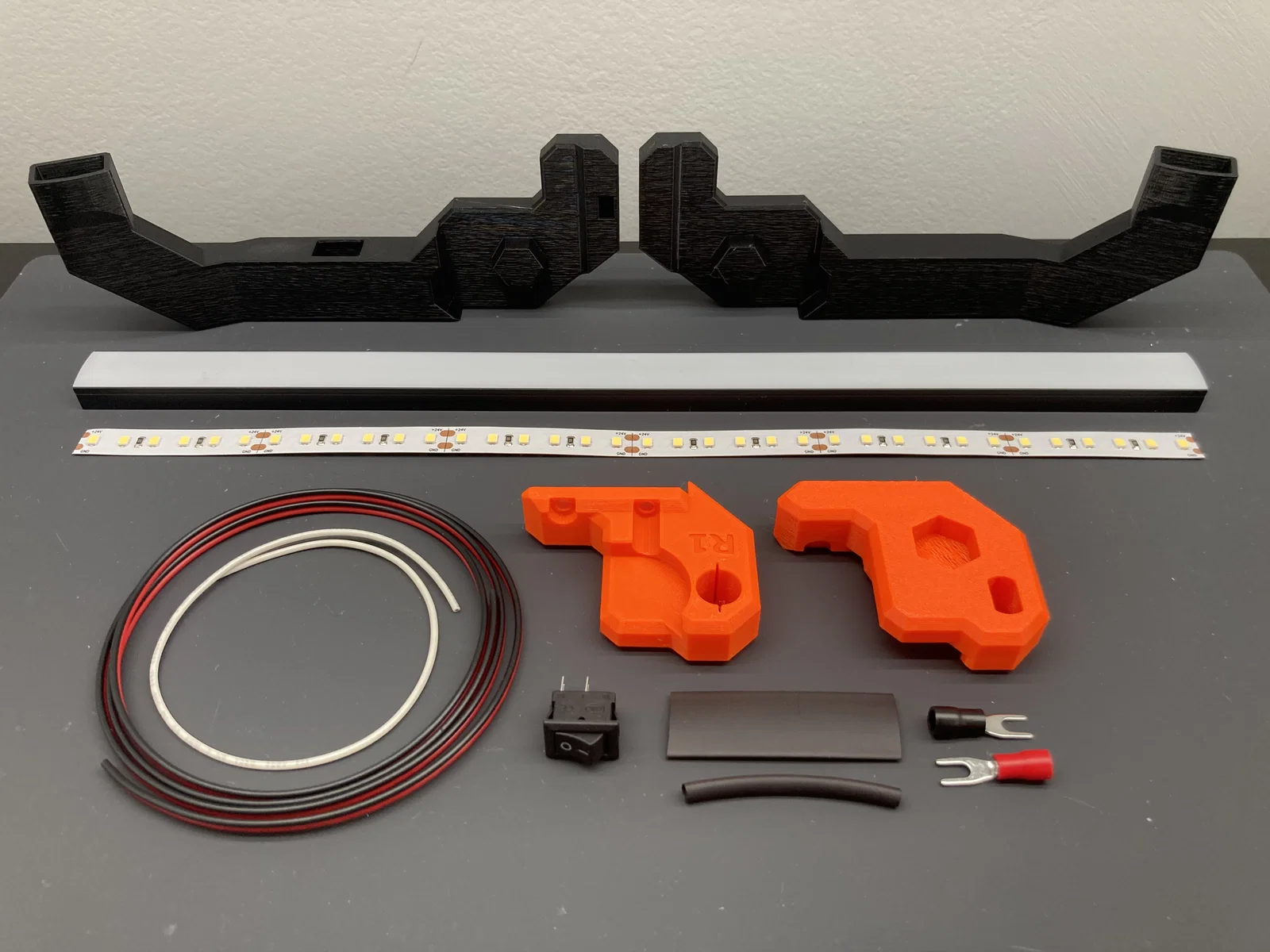

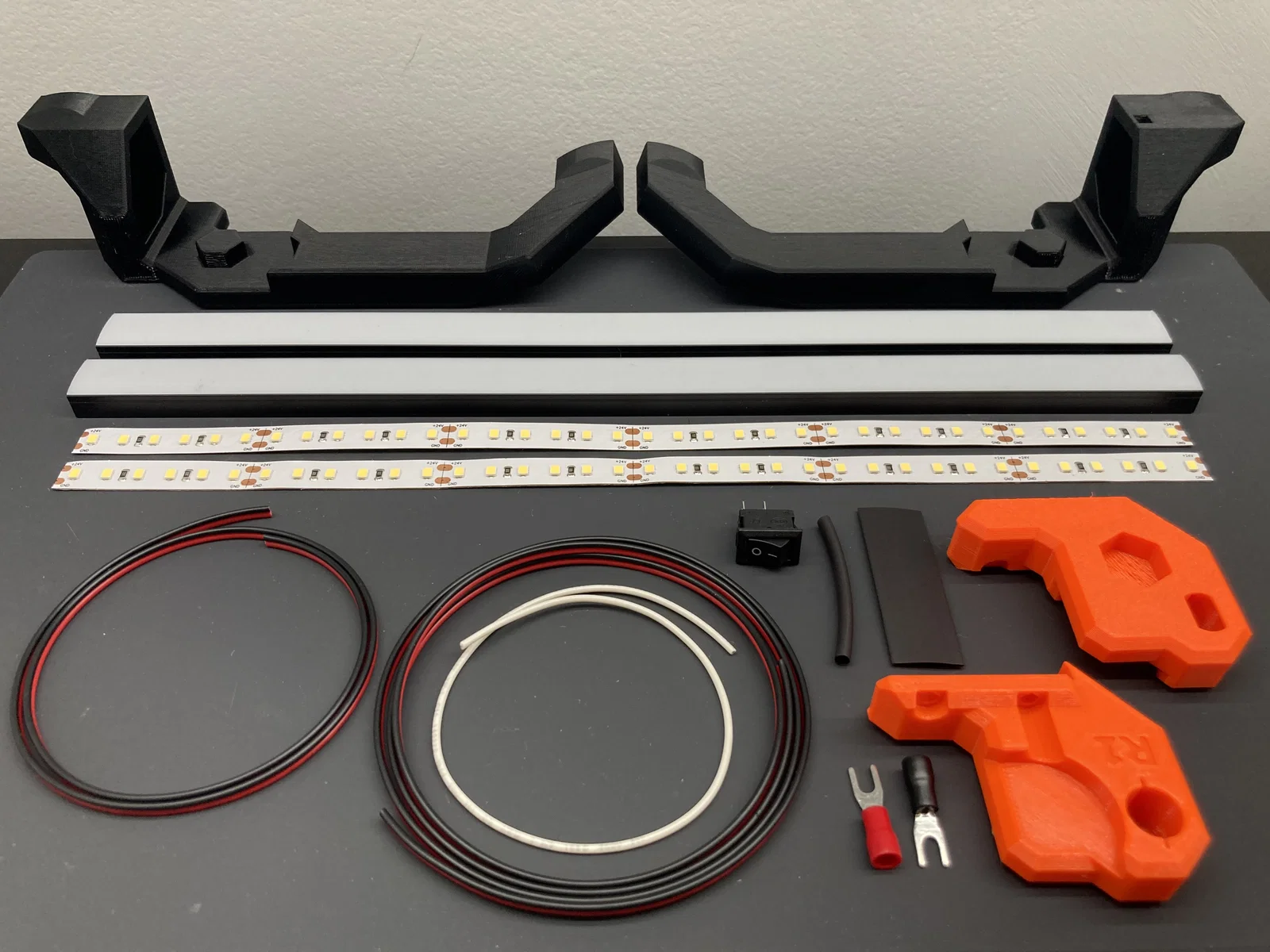

Dual Light Kit

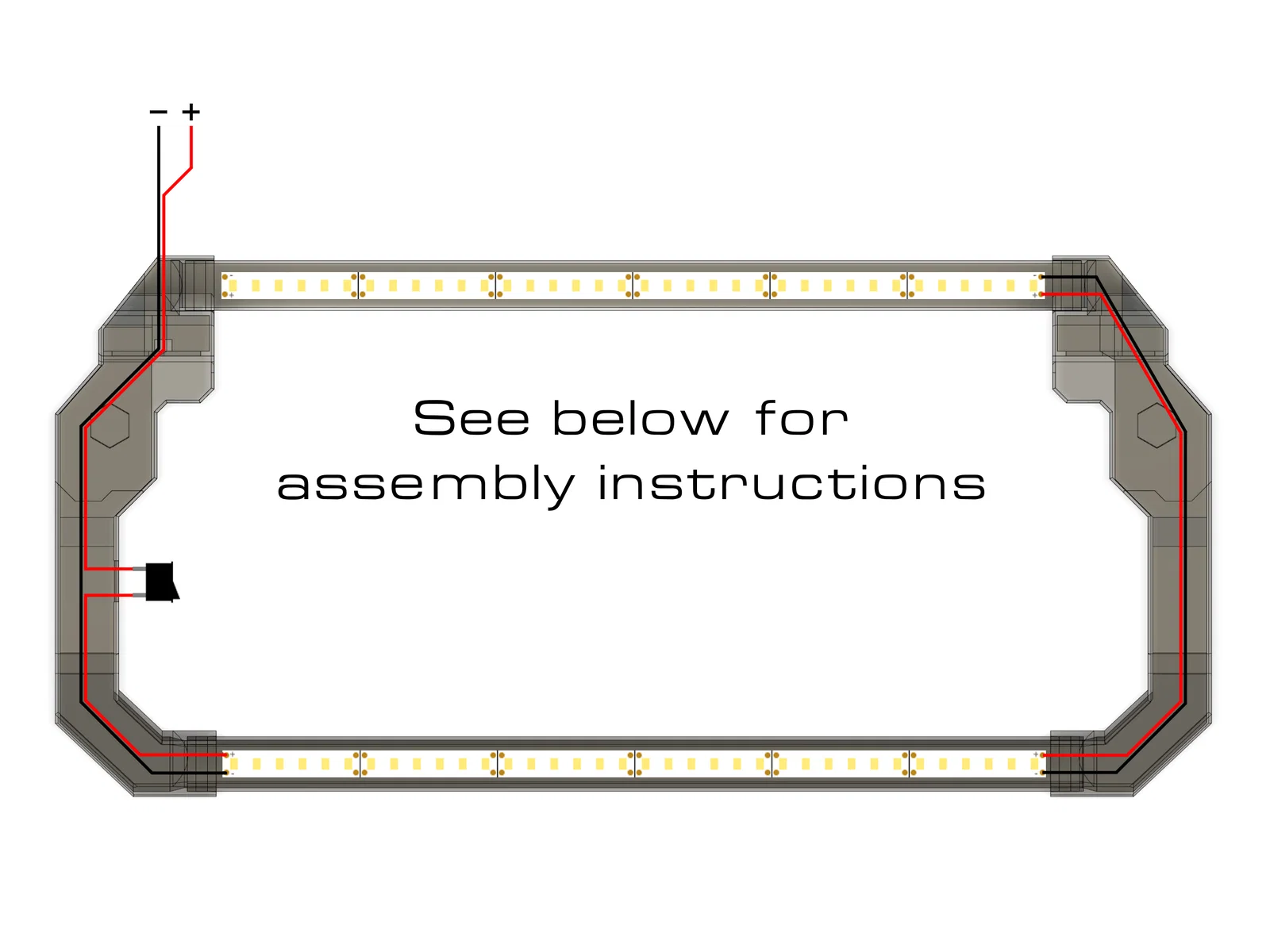

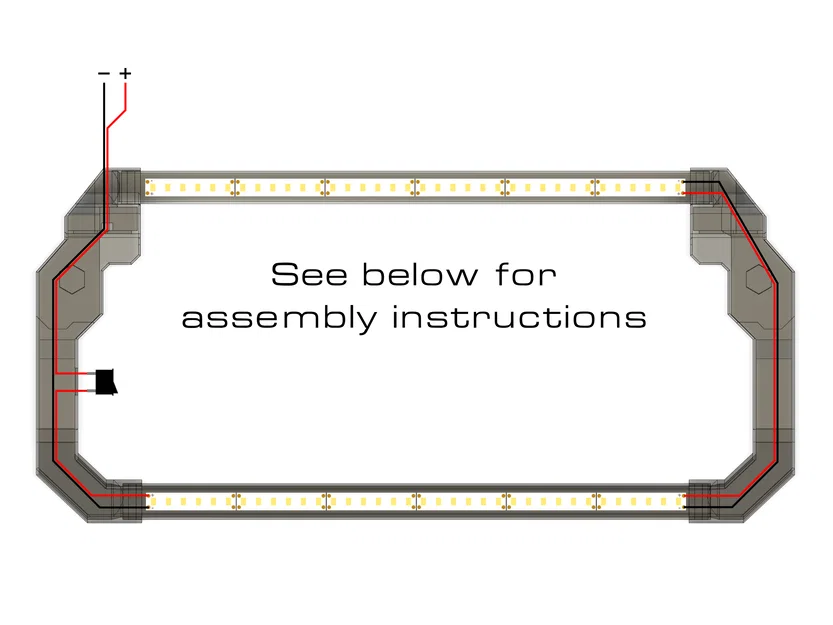

Dual Light Wiring Diagram

Luồn dây

1. Luồn cặp dây đỏ/đen dài vào mount bên trái qua lỗ nhỏ phía sau, rồi đẩy lên đến và đi ra ở lỗ công tắc. Nếu khó luồn dây, hãy luồn dây kéo màu trắng (pull wire) trước, tuốt đầu và hàn nối với dây đỏ/đen. Dùng nó để kéo dây đỏ/đen đi qua, rồi cắt bỏ pull wire.

2. Vòng cặp dây đỏ/đen trở lại vào lỗ công tắc và đi ra ở lỗ thoát phía trước. Chừa một vòng dây nhỏ ló ra ở lỗ công tắc.

3. Nếu làm bản đèn đôi, luồn cặp dây đỏ/đen ngắn vào mount bên phải.

Optional pull wire

Left mount wire

Right mount wire

Đấu dây công tắc nguồn (Power Switch Wiring)

1. Cắt dây đỏ để gắn công tắc nguồn. Cẩn thận khi cắt đừng cắt lủng luôn lớp cách điện của dây đen. Kéo dây đỏ ra và tuốt hai đầu.

2. Luồn ống co nhiệt (heat shrink) vào dây và hàn công tắc nguồn vào dây đỏ. Để hàn đẹp, nên thiếc trước (tin) dây và chân công tắc bằng chì hàn, rồi mới ghép lại. Đưa ống co nhiệt vào đúng vị trí và gia nhiệt.

3. Gắn công tắc nguồn vào lỗ chừa sẵn. Kéo dây ở hai đầu để lấy hết phần chùng. Công tắc nguồn phải đúng kích thước 10x15mm để vừa lỗ này.

Cut wire for switch

Solder switch

Heat shrink

Insert switch

Đấu dây LED strip (LED Strip Wiring)

1. Cắt dây sao cho còn khoảng 5cm (2") thò ra khỏi miệng mount, và tuốt khoảng 5mm (¼") ở đầu dây.

2. Hàn dây vào LED strip: đỏ vào + và đen vào -. Để hàn đẹp, thiếc trước pad trên LED strip và đầu dây, rồi mới hàn dính lại. Đưa ống co nhiệt vào đúng vị trí và gia nhiệt.

3. QUAN TRỌNG: Đảm bảo mối hàn/dây KHÔNG chạm vào các mối hàn trên con LED chip gần nhất ở đầu strip, và chỉ chạm đúng vào các pad hàn được chỉ định trên strip. Nếu dây chạm vào mối hàn của LED chip, khi cấp nguồn có thể làm cháy 1 LED chip đó khiến đoạn LED ở cuối strip bị ngưng hoạt động.

4. Nếu làm bản đèn đơn, bỏ qua đến bước 9.

5. Với bản đèn đôi, cho thêm một đoạn ống co nhiệt lên LED strip phía trước. Tuốt đầu cặp dây ngắn và hàn vào đầu còn lại của LED strip phía trước: đỏ vào + và đen vào -. Đưa ống co nhiệt vào đúng vị trí và gia nhiệt.

6. Luồn cặp dây đỏ/đen ngắn qua mount bên phải nếu chưa làm. Đảm bảo mount bên phải đặt đúng chiều.

7. Cắt gọn cặp dây ngắn sao cho mỗi đầu của mount bên phải thò ra 2–5cm (1–2").

8. Tuốt 5mm (¼") ở đầu còn lại của dây và hàn vào LED strip phía sau: đỏ vào + và đen vào -. Đưa ống co nhiệt vào đúng vị trí và gia nhiệt.

9. Lột lớp keo dán phía sau của LED strip trước và sau rồi dán vào bên trong u-channel.

10. Gắn nắp mờ (frosted cover) vào u-channel và đút vào các mount. Gấp dây lại để dễ đưa vào. Dùng khoang trống gần lỗ phía sau để gom phần dây dư ở mount bên phải.

Strip LED wire

Solder LED strip

Installed LED strip

Completed soldering

Installed u-channels

Fold wire and insert u-channel

Bundle wire slack

Lắp ráp hoàn thiện (Final Assembly)

1. Tháo các miếng z-axis top zin khỏi máy in.

2. Lắp các miếng z-axis top đã chỉnh sửa có lỗ lục giác.

3. Tìm cụm giữ bó cáp extruder (extruder cable bundle holder) trên nóc hộp điện. Ở phía gần khung máy in bạn sẽ thấy vài rãnh vát chéo trên chi tiết in. Các phần này được thiết kế để bẻ ra nhằm mở đường cho dây đi vào hộp điện.

4. Tháo dây rút (zip tie) và ốc đang giữ miếng hướng ra ngoài. Dùng tua vít dẹt hoặc kềm bẻ gãy miếng góc hình tam giác.

5. Gắn light bar lên máy in và đi dây dọc theo mặt sau khung rồi vào hộp điện qua khe vừa mở. Canh và ghi lại vị trí cần cắt dây đỏ/đen để đấu vào ốc cọc nguồn trên control board. Thường sẽ khoảng 16" tính từ chỗ dây đi ra khỏi mount của light bar.

6. Cắt dây đỏ/đen theo chiều dài đã ghi ở bước trước và tuốt đầu dây. Dùng kềm bấm cos để bấm fork terminals vào dây.

7. Nếu bạn đã kéo dây ra khỏi khe để bấm cos, hãy luồn lại dây vào khe. Lắp lại ốc và thay zip tie mới cho miếng giữ bó cáp extruder. Nhớ đừng kẹp đè lên dây.

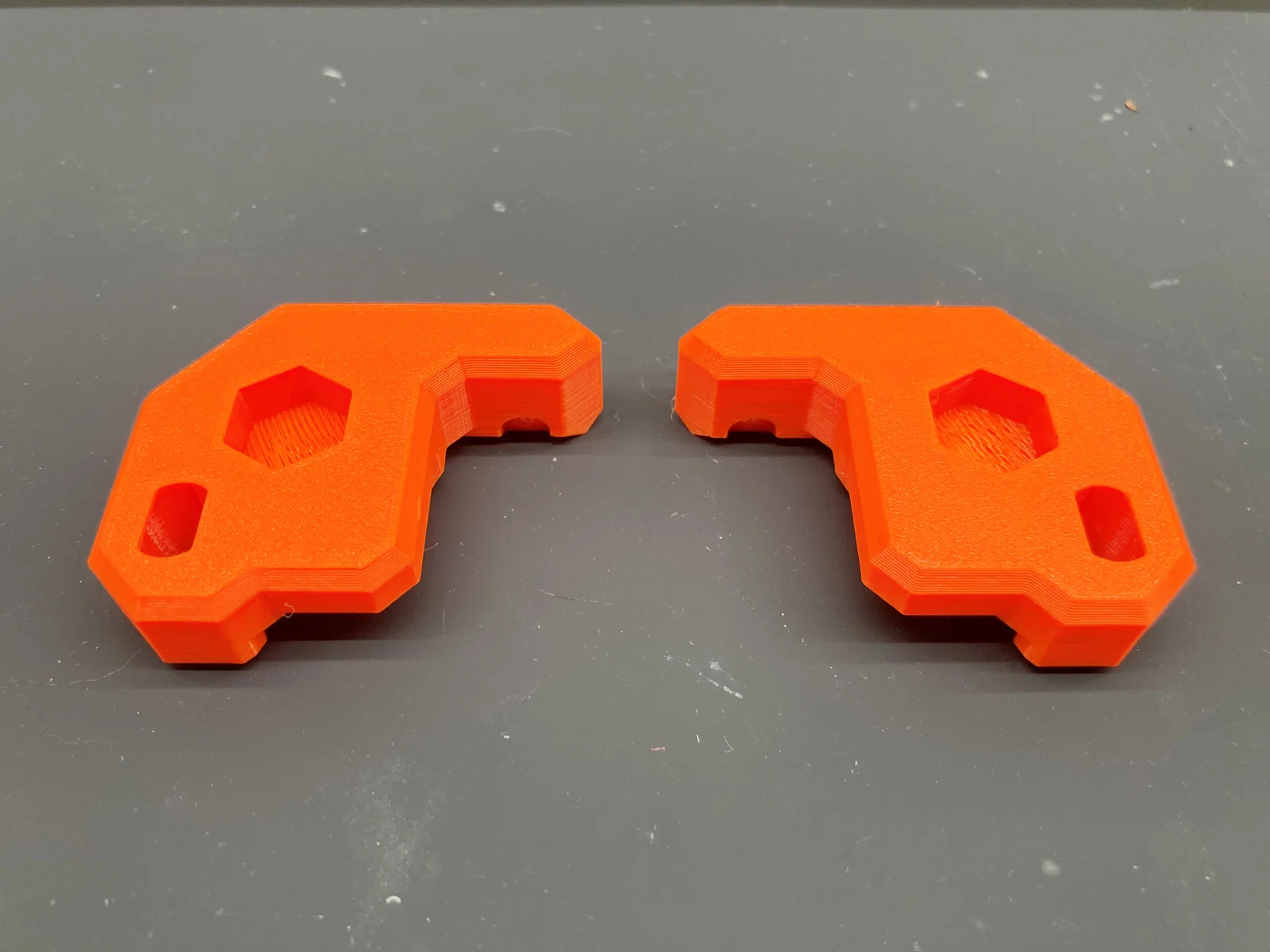

Modified z-axis tops

Cable bundle holder

Break off corner

Wire run opening

Strip power wires

Fork terminals

Completed assembly

Completed assembly

Đấu nguồn (Power Connection)

Để cấp nguồn cho light bar bằng bộ nguồn của Prusa MK4, hãy đấu dây đỏ/đen vào cọc vít trên board xBuddy có nhãn POWER IN + và - . Đỏ vào + và đen vào - . Nới ốc cọc vít vừa đủ để nhét fork terminals nguồn và mass vào, rồi xếp chung với các dây đang đi từ bộ nguồn máy in. Khi đúng vị trí, siết chặt ốc cọc vít lại. Kéo nhẹ dây để kiểm tra đã chắc chắn chưa. LED strip chỉ tiêu thụ 5W (đèn đơn) và 10W (đèn đôi) nên gần như không tạo thêm tải đáng kể cho bộ nguồn.

Kiểm tra lại fork terminals và ring terminals đã nằm sát và ốc đã siết chặt chưa. Nếu cần, bẻ fork terminals hơi cong một chút để phần nhựa không cấn vào các connector của dây nguồn.

Power connection (+ Left, - Right)                                                      Photo Credit: Prusa Research
