Thanh đèn LED cho Prusa i3 MK2/MK3
Nâng cấp máy in Prusa i3 MK2/MK3 của bạn với thanh đèn LED tùy chỉnh. Phiên bản đơn, kép và tương thích MMU2 có sẵn. Hướng dẫn chi tiết về lắp ráp, đấu dây và kết nối nguồn.
Mô tả

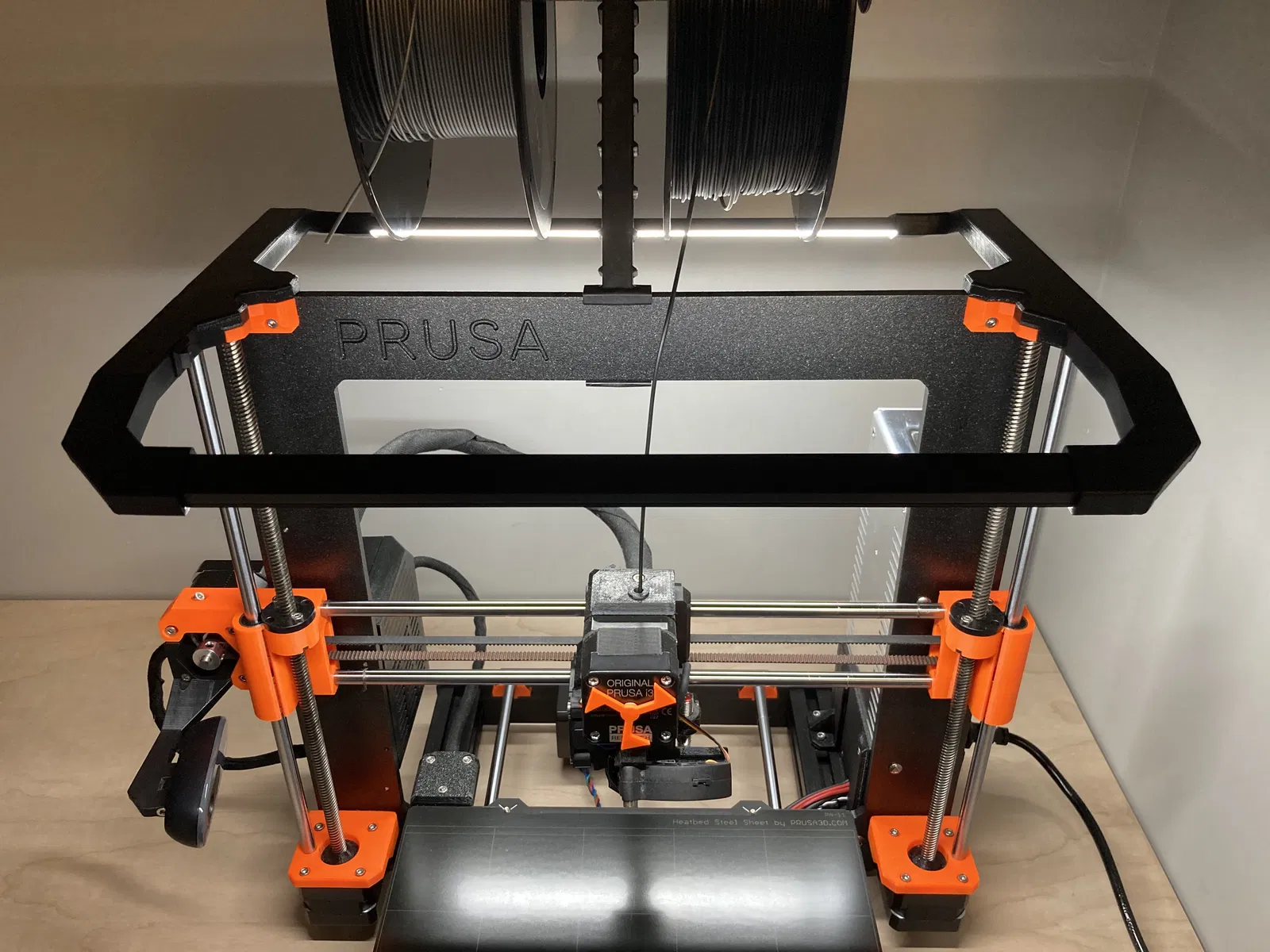

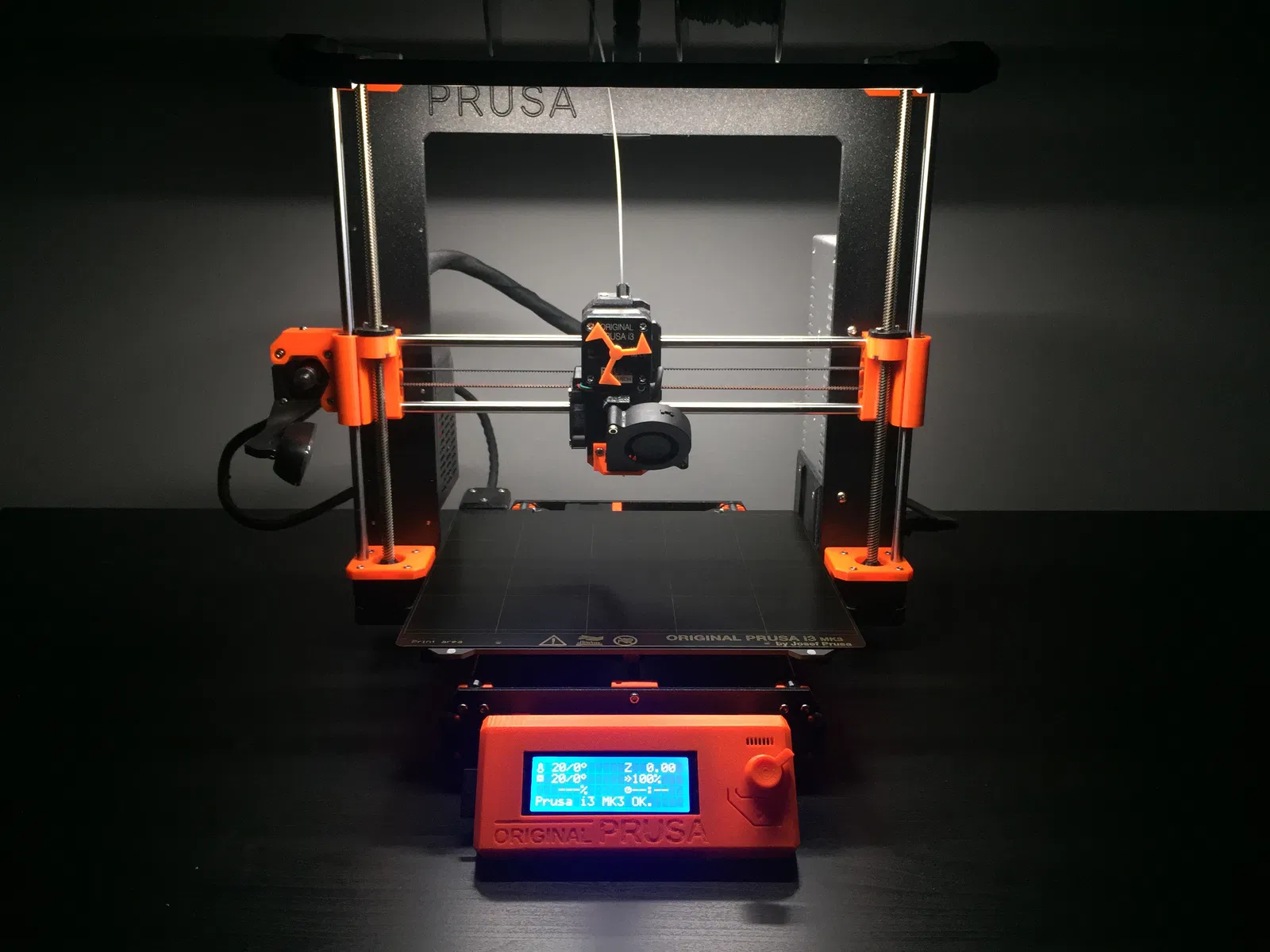

Đèn LED thanh cho Prusa i3 MK2/S và MK3/S/+ có sẵn các phiên bản đơn đèn, kép đèn và tương thích MMU2 kép đèn. Giá đỡ được thiết kế để vừa với kênh nhôm chữ U 9x17mm và có phần rỗng bên trong để đi dây xuống phía sau khung máy in cho gọn gàng. Giá đỡ cũng bao gồm một lỗ để gắn công tắc nguồn. Dải đèn LED có thể được cấp nguồn từ bộ nguồn của máy in. Sử dụng dải đèn LED 12V (MK2) hoặc 24V (MK3) tùy thuộc vào loại máy in bạn có. Xem bên dưới để biết hướng dẫn lắp ráp. Đây là phiên bản đèn kép cho MK2/MK3. Nhấn vào bên dưới để xem các phiên bản khác. Đèn LED thanh MK4 Đèn LED thanh bên cho MK3 Tôi đã hợp tác với VOXELPLA để cung cấp bộ đèn LED thanh MK3 dưới dạng bộ dụng cụ và đèn LED thanh được lắp ráp sẵn. Truy cập Cửa hàng VOXELPLA để biết thêm thông tin.
Tệp: Giá đỡ kép: Phiên bản giá đỡ tiêu chuẩn gắn vào các lỗ lục giác trên đỉnh trục Z của bộ phận gốc. Tương thích với cả phiên bản cũ và mới của khung MK3. Giá đỡ kép không công tắc: Giống như Giá đỡ kép nhưng không có lỗ cho công tắc nguồn. Có thể sử dụng công tắc ngoài hoặc để đèn luôn bật cùng máy in. Giá đỡ kép đỉnh trục Z: Tích hợp các bộ phận đỉnh trục Z của Prusa vào thanh đèn LED để có giá đỡ chắc chắn hơn. Tháo các bộ phận đỉnh trục Z gốc và thay thế bằng giá đỡ thanh đèn LED này. Giá đỡ kép đỉnh trục Z không công tắc: Giống như Giá đỡ kép đỉnh trục Z nhưng không có lỗ cho công tắc nguồn. Nắp: Các bộ phận này đã được bao gồm trong các tệp STL khác. Nếu bạn cần in riêng, bạn có thể sử dụng tệp này. ### Hướng dẫn in Cài đặt in được đề xuất: Chiều cao lớp: 0.20mm Lòng trong: 15% Gyroid Hỗ trợ: Chỉ trên bàn in Mở tệp 3MF trong PrusaSlicer để có cài đặt được cấu hình sẵn Phần cứng cần thiết: Kênh nhôm chữ U (9x17mm) Dải đèn LED 24V (MK3) Dải đèn LED 12V (MK2) Dây điện Phần cứng tùy chọn: Công tắc nguồn (KCD11 10x15mm) Ống co nhiệt Chèn đồng thau M3 Vít đầu chìm M3x5mm Đầu nối càng cua #### Bộ dụng cụ phần cứng Mua bộ dụng cụ phần cứng từ VOXELPLA.com theo liên kết trên. Công cụ: Tuốc nơ vít tuốt dây Dụng cụ hàn Cưa sắt Khóa lục giác 2mm Giũa kim loại (tùy chọn) Kìm bấm dây (tùy chọn) ### Hướng dẫn lắp ráp Các hình ảnh được hiển thị là cho phiên bản đèn kép. Hướng dẫn cho phiên bản đèn đơn về cơ bản giống nhau, chỉ thiếu dải đèn LED bổ sung. Nếu bạn đã mua bộ dụng cụ lắp ráp sẵn, hãy cuộn xuống dưới cùng để xem hướng dẫn cách lắp đặt và kết nối nguồn. Cắt vật liệu theo chiều dài Nếu bạn đã mua bộ dụng cụ phần cứng, bạn có thể bỏ qua các bước này vì tất cả vật liệu đều được cắt theo đúng chiều dài. 1. Cắt kênh nhôm chữ U thành 31cm và kiểm tra xem nó có trượt vào các đầu nối không. Sử dụng giũa kim loại để làm tròn các cạnh sắc để dễ trượt hơn. 2. Cắt dải đèn LED tại các vị trí cắt được chỉ định để vừa với kênh nhôm chữ U. 3. Đối với các bản dựng MK3 24V, hãy cắt dây đỏ và đen dài 90cm (36”). Đối với các bản dựng MK2 12V, hãy cắt dài 120cm (48”) vì bạn có thể cần đi dây đến bộ nguồn máy in để kết nối với 12V. MK3 có thể kết nối với 24V bên trong hộp điện tử. 4. Đối với phiên bản đèn kép, hãy cắt thêm 45cm (18”) dây.
Bộ dụng cụ đèn đơn
Sơ đồ đấu dây đèn đơn
Bộ dụng cụ đèn kép
Sơ đồ đấu dây đèn kép Chèn đồng thau (Tùy chọn) Để giúp giữ thanh đèn LED đúng vị trí sau khi lắp đặt trên máy in, bạn có thể lắp chèn đồng thau vào các chốt đi qua đỉnh trục Z. Sau khi lắp thanh đèn LED lên máy in, bạn có thể vặn các nắp vào các chèn đồng thau để cố định nó. Sử dụng mỏ hàn, làm nóng chèn đồng thau và từ từ đẩy nó vào chốt.
Làm nóng chèn đồng thau

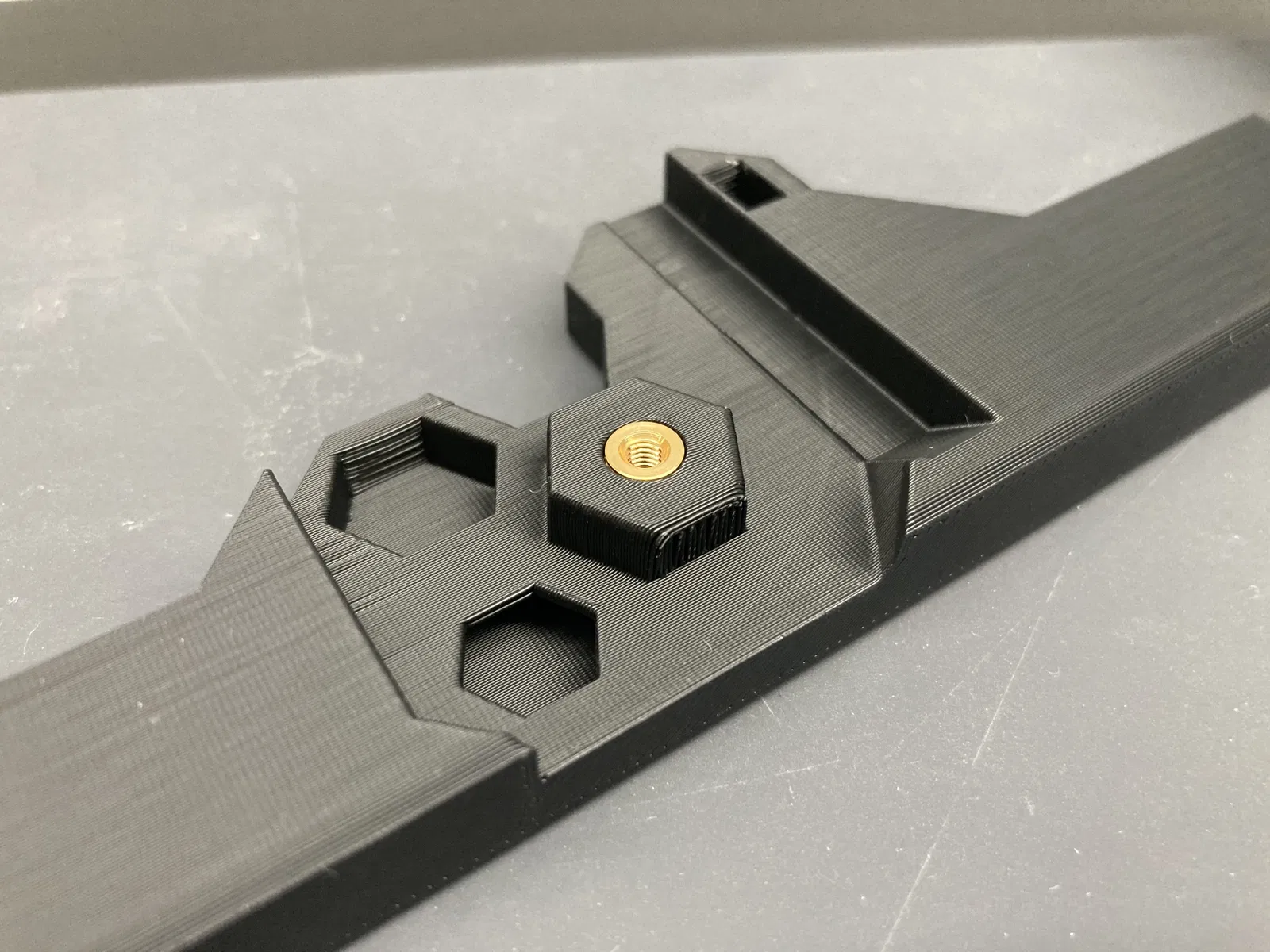

Chèn đồng thau đã lắp đặt Luồn dây 1. Luồn dây đỏ và đen dài hơn vào giá đỡ bên trái qua lỗ nhỏ ở mặt sau và ra khỏi lỗ công tắc. Nếu bạn gặp khó khăn khi luồn dây, hãy dùng dây kéo, tuốt đầu và hàn nó vào dây đỏ và đen. Dùng dây đó để kéo dây đỏ và đen qua, sau đó cắt bỏ dây kéo. 2. Vòng dây đỏ và đen trở lại lỗ công tắc và ra khỏi lỗ thoát phía trước. Để lại một vòng dây nhỏ nhô ra khỏi lỗ công tắc. 3. Nếu làm phiên bản đèn kép, hãy luồn dây đỏ và đen ngắn hơn vào giá đỡ bên phải.
Dây kéo tùy chọn
Dây giá đỡ bên trái
Dây giá đỡ bên phải Đấu dây công tắc nguồn 1. Cắt dây đỏ cho công tắc nguồn. Cẩn thận khi cắt để không làm đứt lớp vỏ cách điện của dây đen. Kéo dây đỏ ra và tuốt hai đầu. 2. Đặt ống co nhiệt lên dây và hàn công tắc nguồn vào các đầu dây đỏ. Đặt ống co nhiệt vào vị trí và dùng nhiệt. 3. Luồn công tắc nguồn vào lỗ. Kéo dây ở cả hai đầu để loại bỏ độ chùng. Công tắc nguồn cần có kích thước 10x15mm để vừa với lỗ đã cho.
Cắt dây cho công tắc
Hàn công tắc

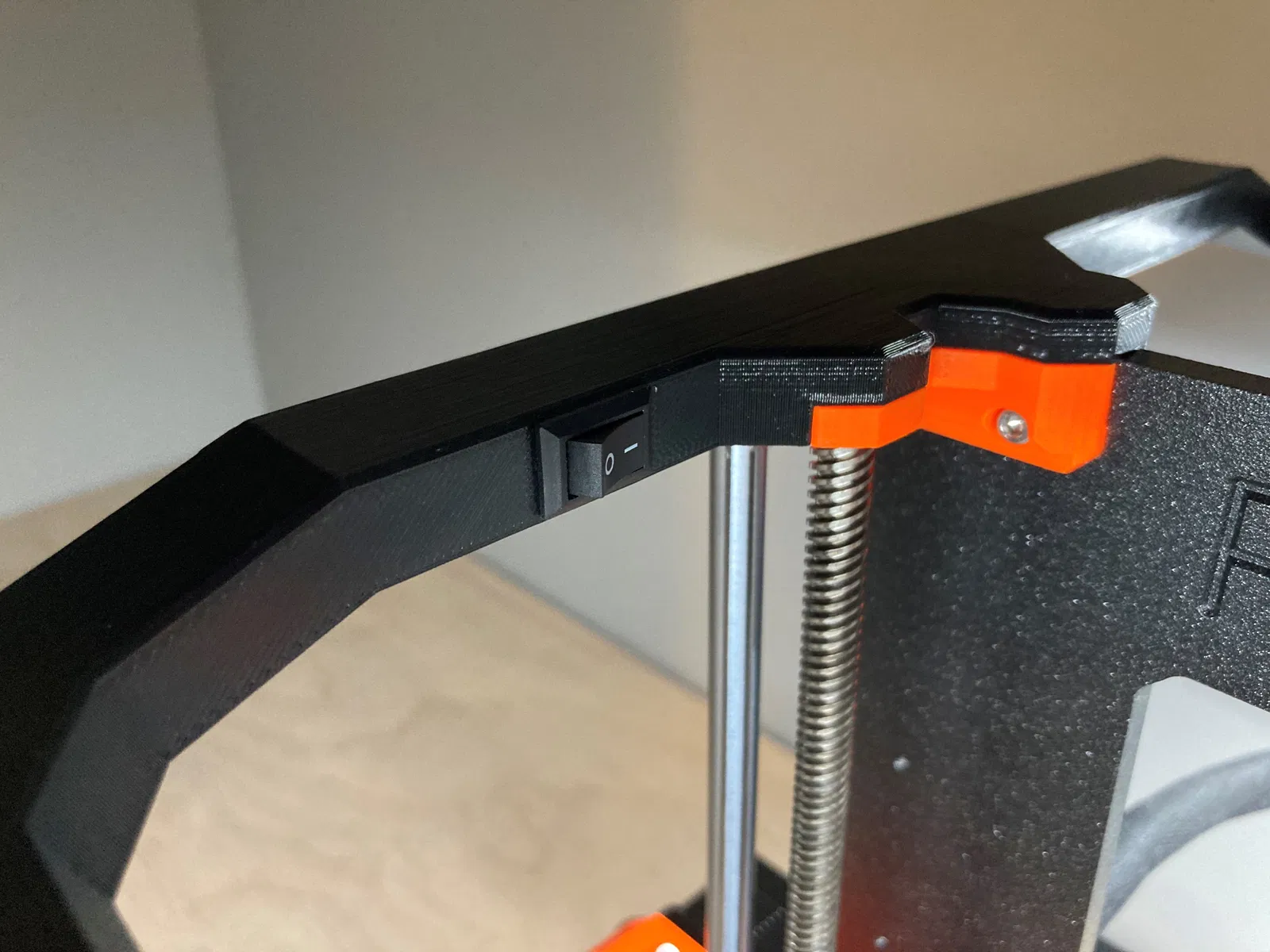

Lắp công tắc Đấu dây dải đèn LED 1. Cắt dây sao cho còn khoảng 5cm (2”) nhô ra khỏi đầu giá đỡ và tuốt đầu dây. 2. Hàn dây vào dải đèn LED, dây đỏ vào + và dây đen vào -. Đặt ống co nhiệt vào vị trí và dùng nhiệt. 3. QUAN TRỌNG: Đảm bảo rằng mối hàn/dây KHÔNG chạm vào các điểm hàn trên chip LED riêng lẻ gần đầu dây và chỉ chạm vào các pad hàn được chỉ định trên dải. Nếu dây chạm vào các điểm hàn trên chip LED, khi cấp nguồn có thể làm hỏng chip LED đó, khiến phần cuối của dải đèn ngừng hoạt động. 4. Nếu làm phiên bản đèn đơn, hãy chuyển đến bước 9. 5. Đối với phiên bản đèn kép, hãy đặt một miếng ống co nhiệt khác quanh dải đèn LED phía trước. Tuốt đầu dây ngắn hơn và hàn vào đầu kia của dải đèn LED phía trước, dây đỏ vào + và dây đen vào -. 6. Luồn dây ngắn hơn vào giá đỡ bên phải nếu chưa thực hiện. Đảm bảo giá đỡ bên phải ở đúng hướng. 7. Cắt dây ngắn hơn sao cho còn 2-5cm (1-2”) nhô ra khỏi cả hai đầu của giá đỡ bên phải. 8. Tuốt đầu dây ngắn hơn và hàn vào cuối dải đèn LED phía sau, dây đỏ vào + và dây đen vào -. Đặt ống co nhiệt vào vị trí và dùng nhiệt. 9. Tháo lớp keo dán bảo vệ khỏi dải đèn LED và dán nó vào bên trong kênh nhôm chữ U. 10. Gắn nắp vào kênh nhôm chữ U và lắp vào các giá đỡ. Gấp dây để dễ lắp hơn.
Luồn dây dải đèn LED
Hàn dải đèn LED
Dải đèn LED đã lắp đặt
Gấp dây và lắp kênh nhôm Lắp ráp hoàn chỉnh Tạm thời lắp thanh đèn LED lên máy in và luồn dây xuống phía sau khung máy vào hộp điện tử. Có một lỗ nhỏ gần bản lề để dây có thể lọt qua mà không cần sửa đổi gì. Ghi chú lại vị trí cắt dây đỏ và đen để kết nối với các cực nguồn.

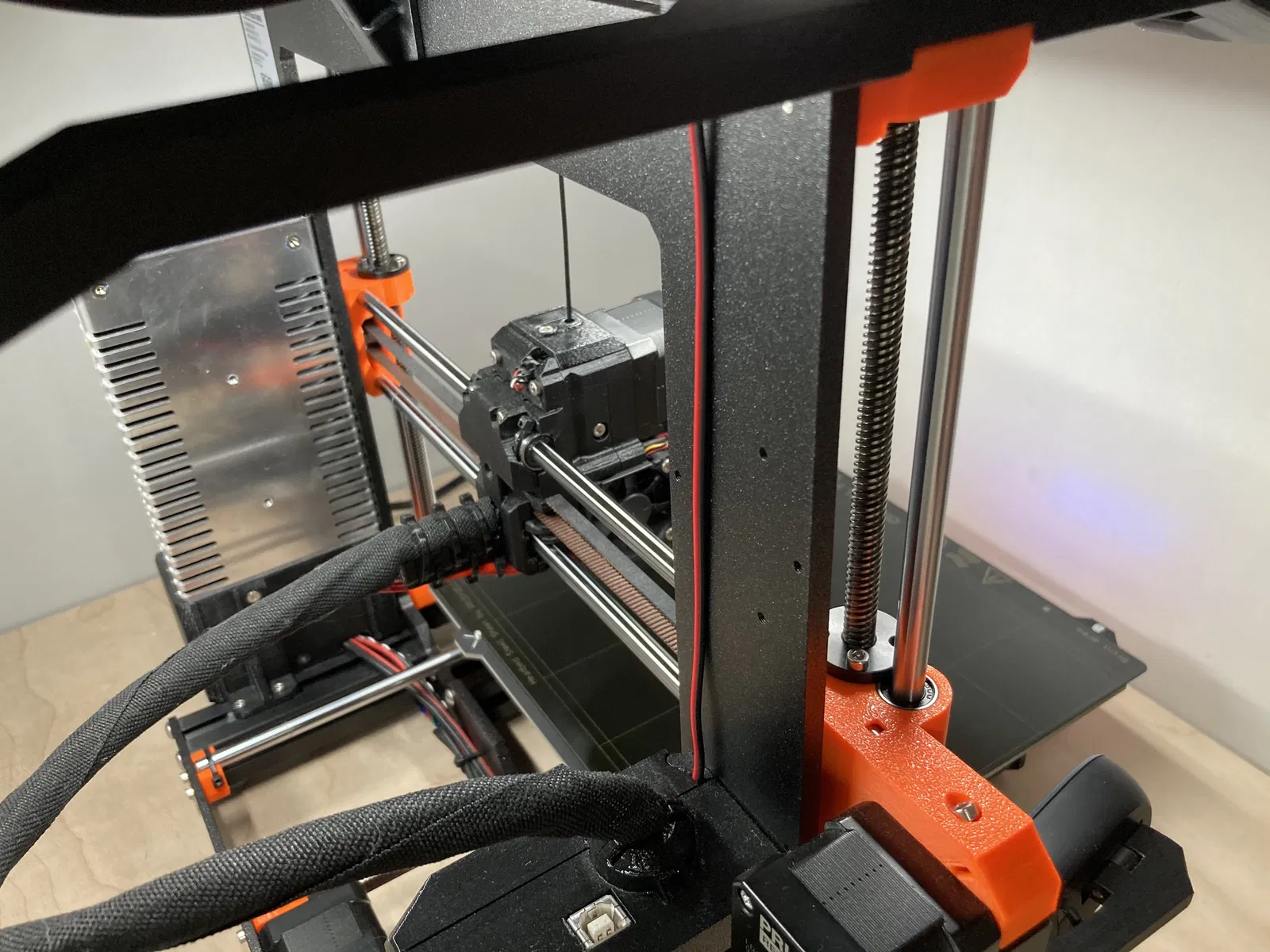

Đường đi dây Tháo thanh đèn LED ra và cắt dây đỏ và đen theo chiều dài đã ghi chú ở bước trước và tuốt các đầu dây. Sử dụng kìm bấm, gắn các đầu nối càng cua vào dây.
Tuốt dây nguồn
Đầu nối càng cua

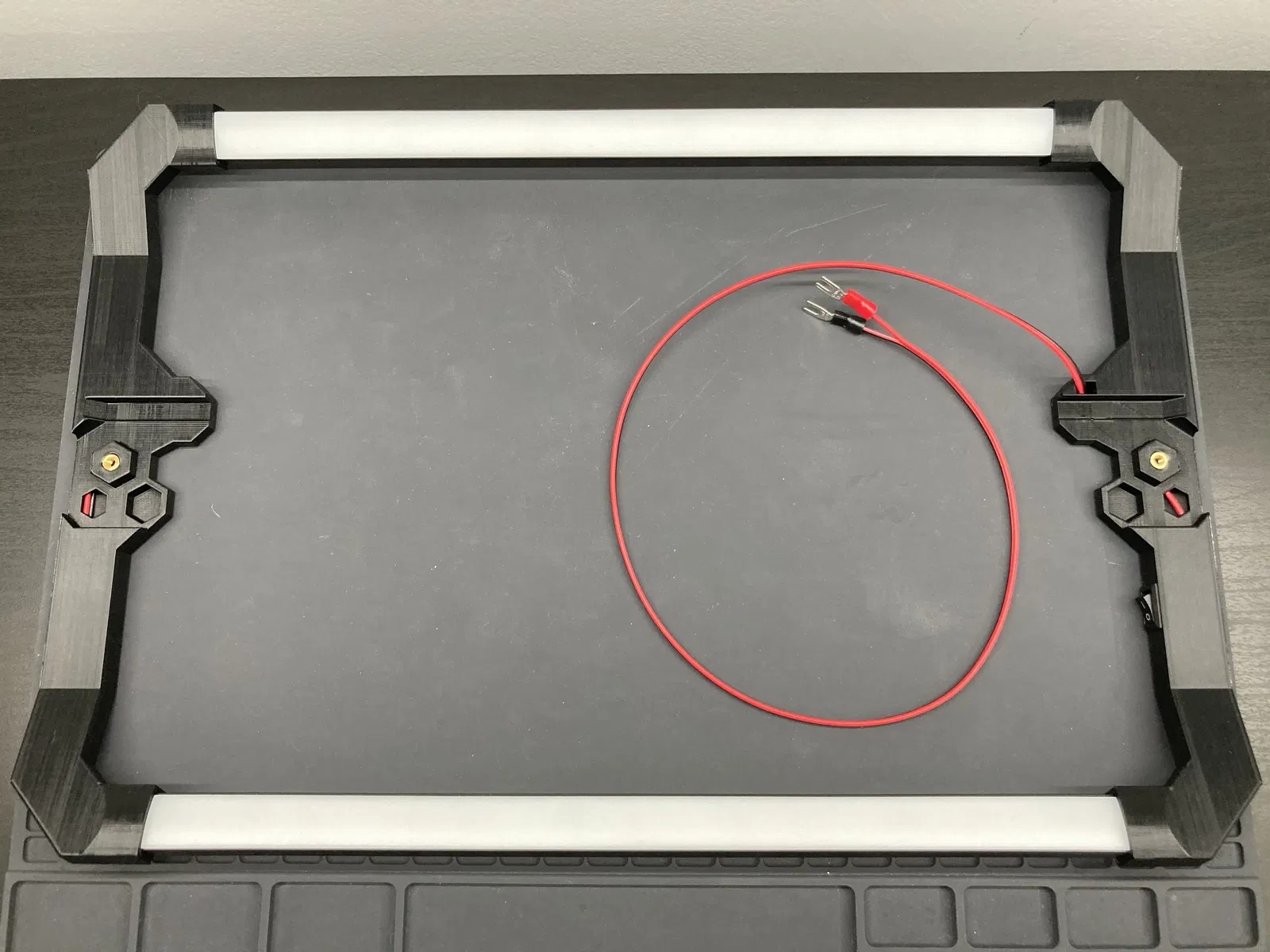

Lắp ráp hoàn chỉnh Lắp thanh đèn LED lần cuối và vặn các nắp vào mặt dưới của đỉnh trục Z. Khe của nắp nên hướng ra phía trước và vào trong. Các nắp là tùy chọn và chỉ nhằm mục đích giữ cho thanh đèn LED không bị xê dịch.

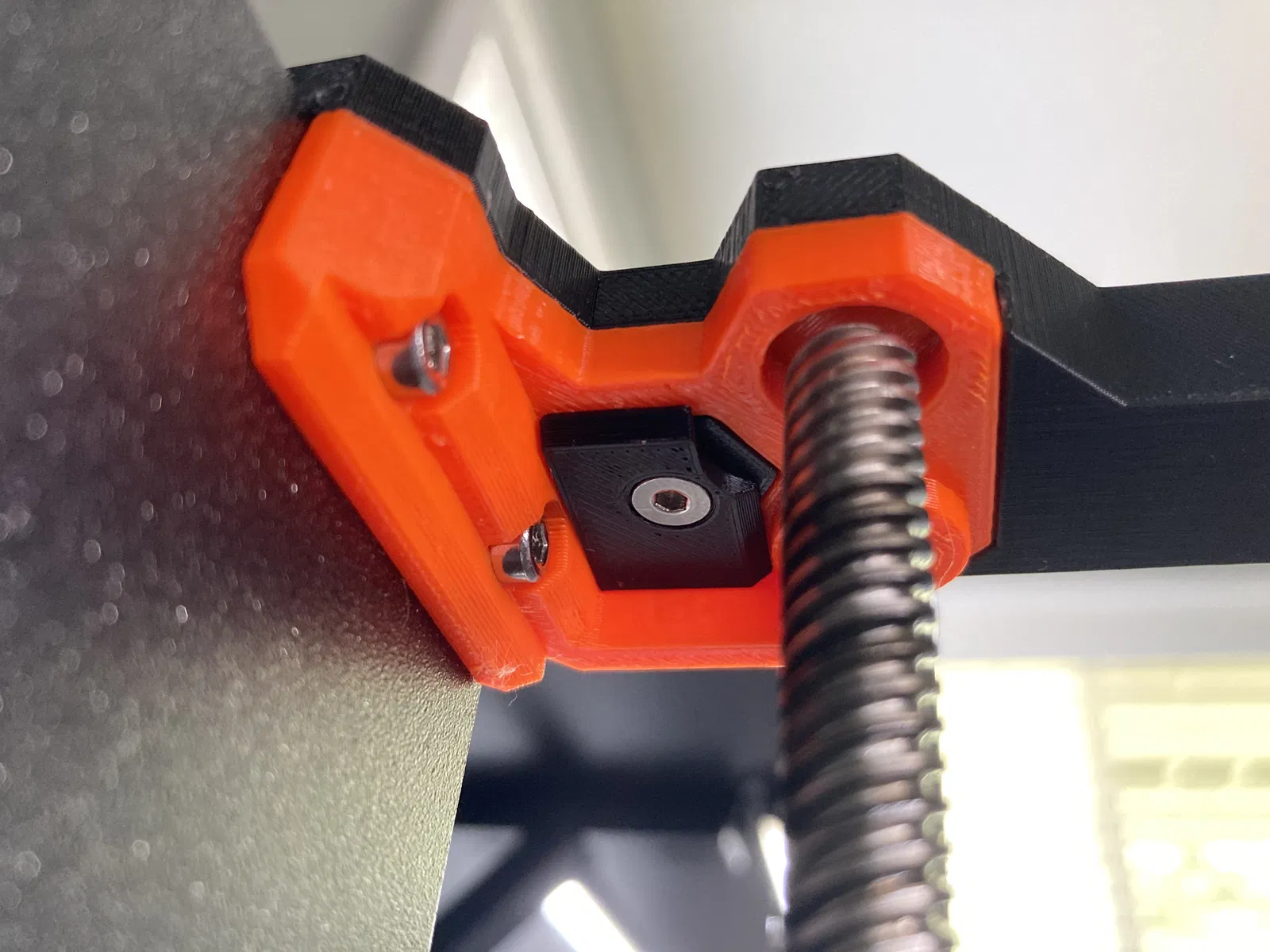

Nắp được vặn vào vị trí (Tùy chọn) Kết nối nguồn MK3 Để cấp nguồn cho dải đèn LED bằng bộ nguồn máy in MK3, hãy kết nối dây đỏ và dây đen vào các cực vít thứ nhất và thứ hai tương ứng trên bo mạch EINSY. Nới lỏng các cực vít đủ để luồn dây nguồn và dây nối đất cùng với dây từ bộ nguồn máy in. Sau khi đặt vào vị trí, siết chặt các cực vít. Kéo nhẹ dây để đảm bảo chúng chắc chắn. Dải đèn LED chỉ tiêu thụ 3.5W (đơn) và 7W (kép), vì vậy sẽ không gây quá tải cho bộ nguồn.
Kết nối nguồn MK3 (Chỉ dải đèn LED 24V) Kết nối nguồn MK2 Các bo mạch MK2 không có vị trí tốt để kết nối với 12V, nhưng có một vài lựa chọn. Lựa chọn đầu tiên là kết nối với các phích cắm nguồn cắm vào bo mạch. Nới lỏng các vít định vị nhỏ và luồn dây đèn LED cùng với dây từ bộ nguồn. Cả hai phích cắm PWR IN và BED IN đều hoạt động. Lưu ý các ký hiệu + và -. Cáp nguồn này từ bộ MMU2S cũng có thể được sửa đổi để sử dụng cho mục đích này.
Kết nối nguồn MK2 (Chỉ dải đèn LED 12V) Lựa chọn khác là luồn dây xuống dưới máy in đến bộ nguồn và kết nối vào các cực vít ở đó. Rút phích cắm AC và tháo bộ nguồn khỏi vỏ đã in để truy cập các cực vít. Kết nối dây đỏ với cực +V và dây đen với cực -V.
Bộ nguồn MK2 12V
