Mô tả

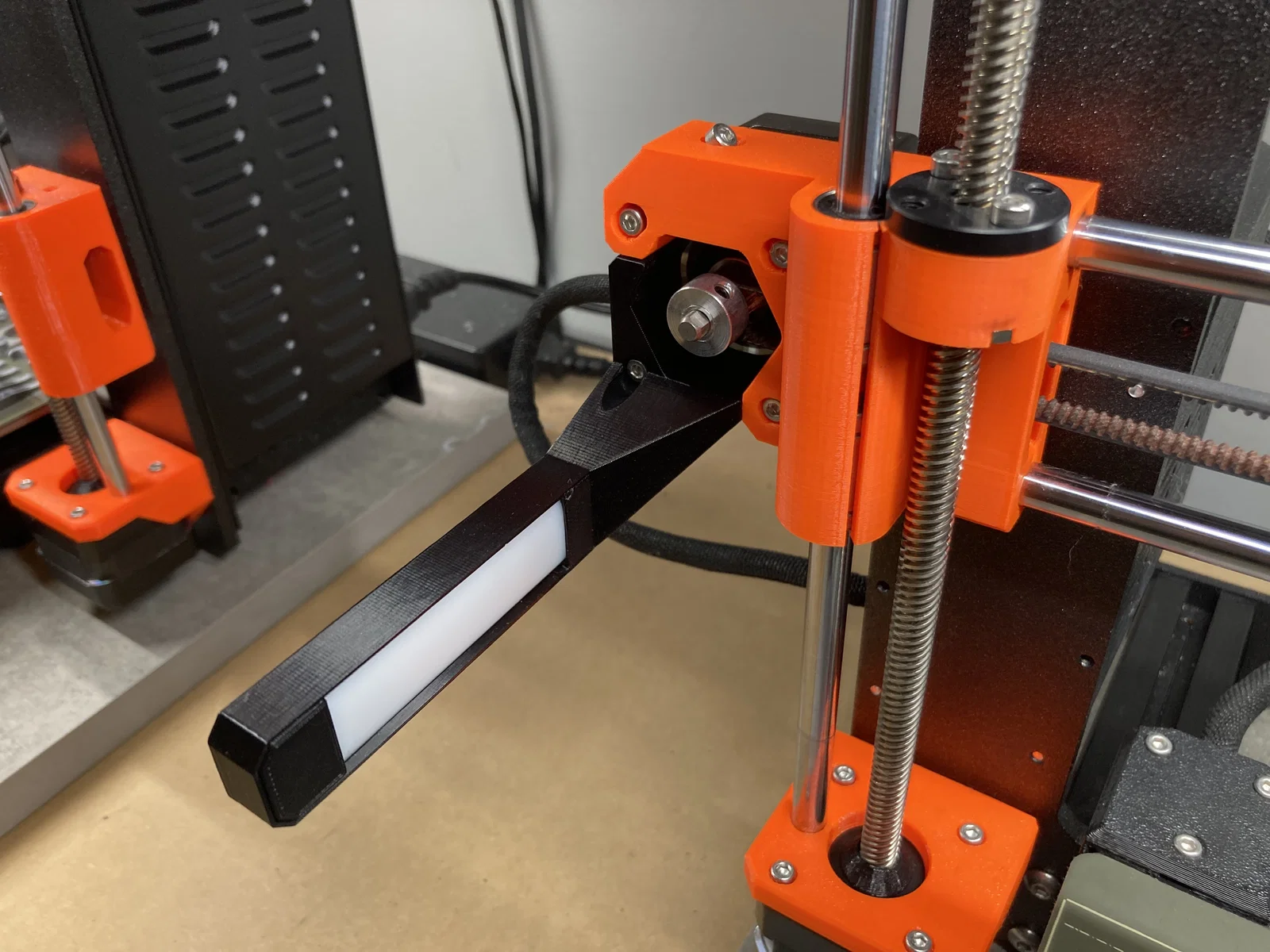

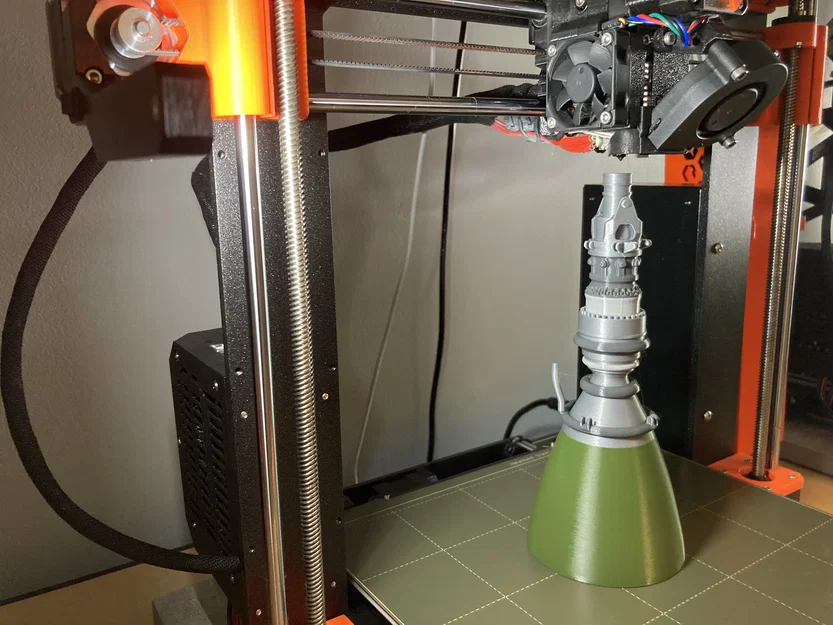

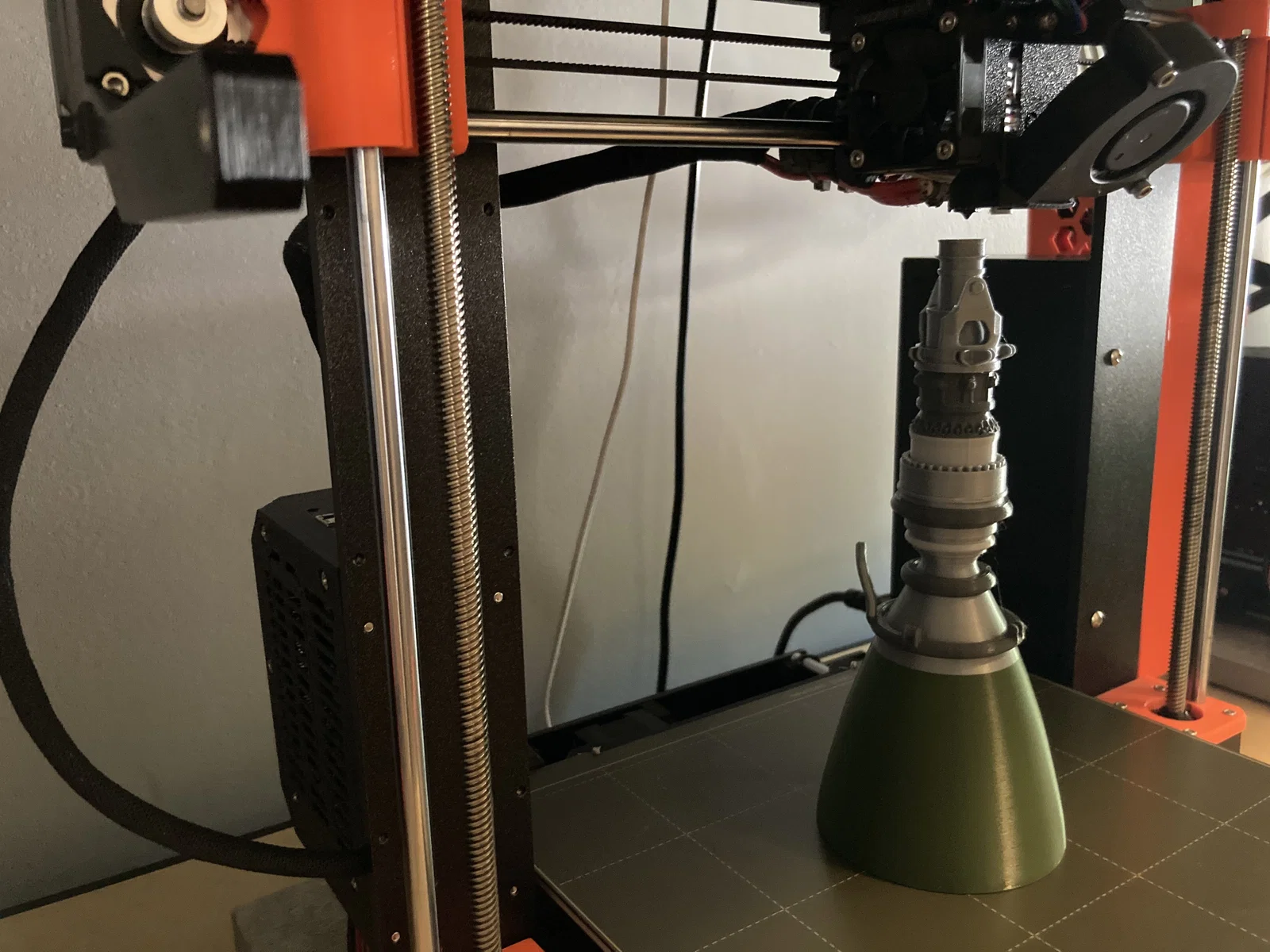

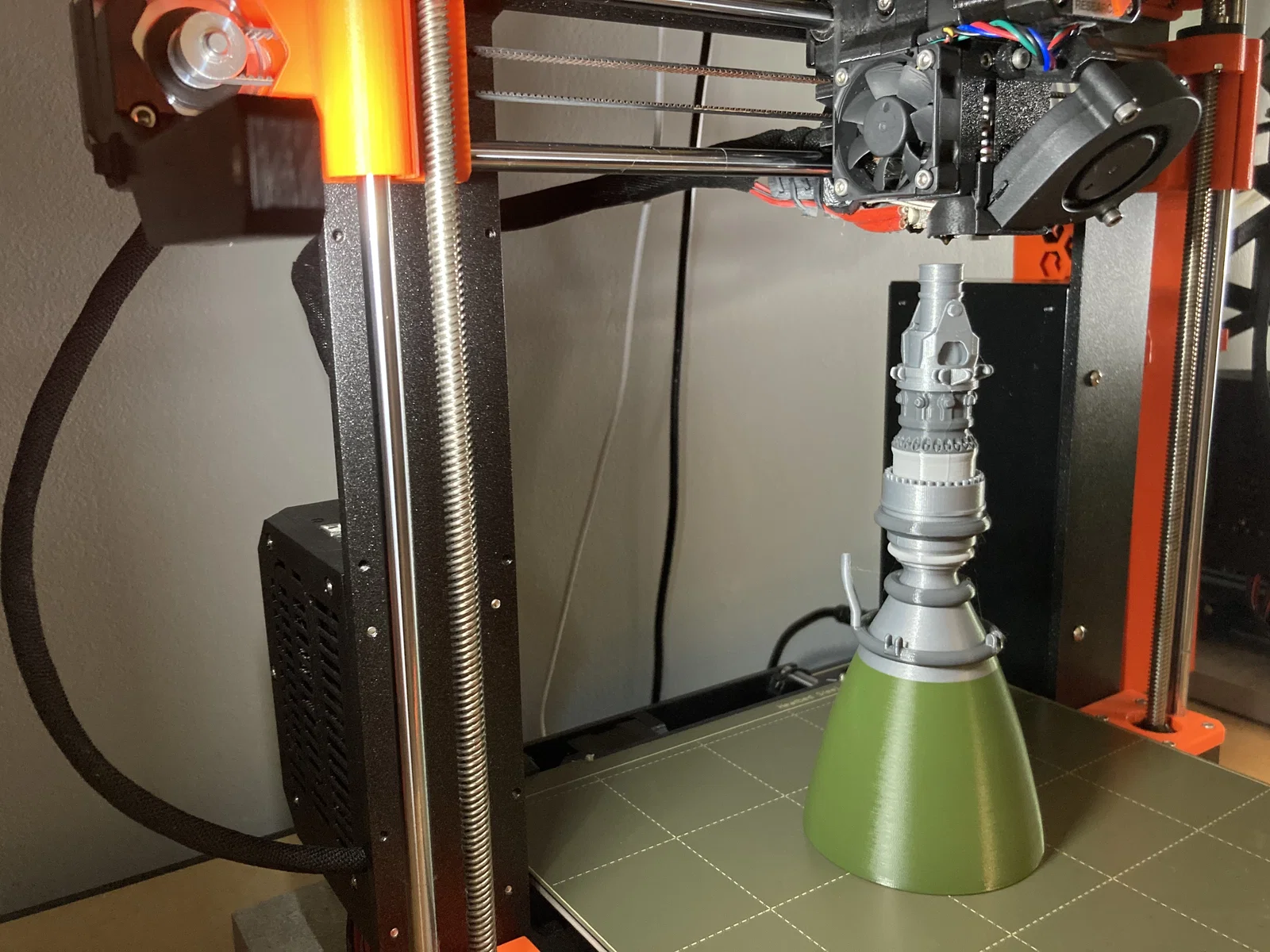

Thanh đèn LED gắn bên hông dành cho máy in Prusa i3 MK3/S/+. Phụ kiện này được gắn trực tiếp vào mô-tơ trục X, tương thích với thanh nhôm chữ U kích thước 9x17mm. Dây điện được luồn ra phía sau, đi qua ống bọc dây mô-tơ trục X để vào hộp điều khiển. Thiết kế có sẵn khe để lắp công tắc nguồn. Bạn có thể cấp nguồn cho dải đèn LED bằng chính nguồn 24V của máy in.

Xem hướng dẫn lắp ráp chi tiết bên dưới.

Đây là thanh đèn LED gắn bên hông. Bạn có thể nhấn vào các liên kết bên dưới để xem thêm các phiên bản khác:

Tệp tin:
Side Light Bar: Phiên bản tiêu chuẩn có tích hợp công tắc nguồn.

Side Light Bar - No Switch: Giống phiên bản tiêu chuẩn nhưng không có khe cắm công tắc. Bạn có thể dùng công tắc ngoài, nối vào thanh đèn phía trên, hoặc để đèn luôn sáng khi máy in hoạt động.

Hướng dẫn in

Cài đặt in khuyến nghị:
Cài đặt in: 0.20mm QUALITY
Chiều cao lớp in: 0.20mm
Độ phủ (Infill): 15% Gyroid
Supports (Hỗ trợ): Không cần
Nên mở tệp 3MF bằng PrusaSlicer để sử dụng các thiết lập đã cấu hình sẵn.

Vật tư cần thiết:
Thanh nhôm chữ U (9x17mm)
Dải đèn LED 24V
Dây điện 22 AWG
Công tắc nguồn (KCD11 10x15mm)
Số lượng: 1 - Đai ốc M3 vuông mỏng (dày 1.8mm)
Ốc vít:
Số lượng: 1 - Ốc M3 x 18mm đầu trụ
Số lượng: 1 - Ốc M3 x 5mm đầu chìm (thiết kế dành cho ốc đầu chìm nhưng có thể thay bằng ốc M3x8 đầu trụ)

Vật tư tùy chọn:
Ống co nhiệt
Đầu cos chạc

Bộ phụ kiện phần cứng

Bạn có thể mua bộ phụ kiện phần cứng từ cửa hàng Etsy của tôi theo đường dẫn trên.

Dụng cụ:
Kìm tuốt dây
Bộ mỏ hàn
Cưa sắt
Khóa lục giác 2mm
Khóa lục giác 2.5mm
Dũa kim loại (tùy chọn)
Kìm bấm đầu cos (tùy chọn)

Hướng dẫn lắp ráp

Nếu bạn đã mua bộ kit lắp sẵn, hãy kéo xuống dưới cùng để xem hướng dẫn cách lắp đặt và cấp nguồn.

Cắt vật liệu theo kích thước
Nếu mua bộ kit, bạn có thể bỏ qua bước này vì vật liệu đã được cắt sẵn.

  1. Cắt thanh nhôm chữ U dài 68mm và kiểm tra xem có vừa khít vào vỏ in không. Dùng dũa dũa các cạnh sắc để lắp vào dễ dàng hơn.
  2. Cắt dải đèn LED tại các vị trí đánh dấu để vừa với thanh nhôm.
  3. Cắt dây điện dài 106cm (42").

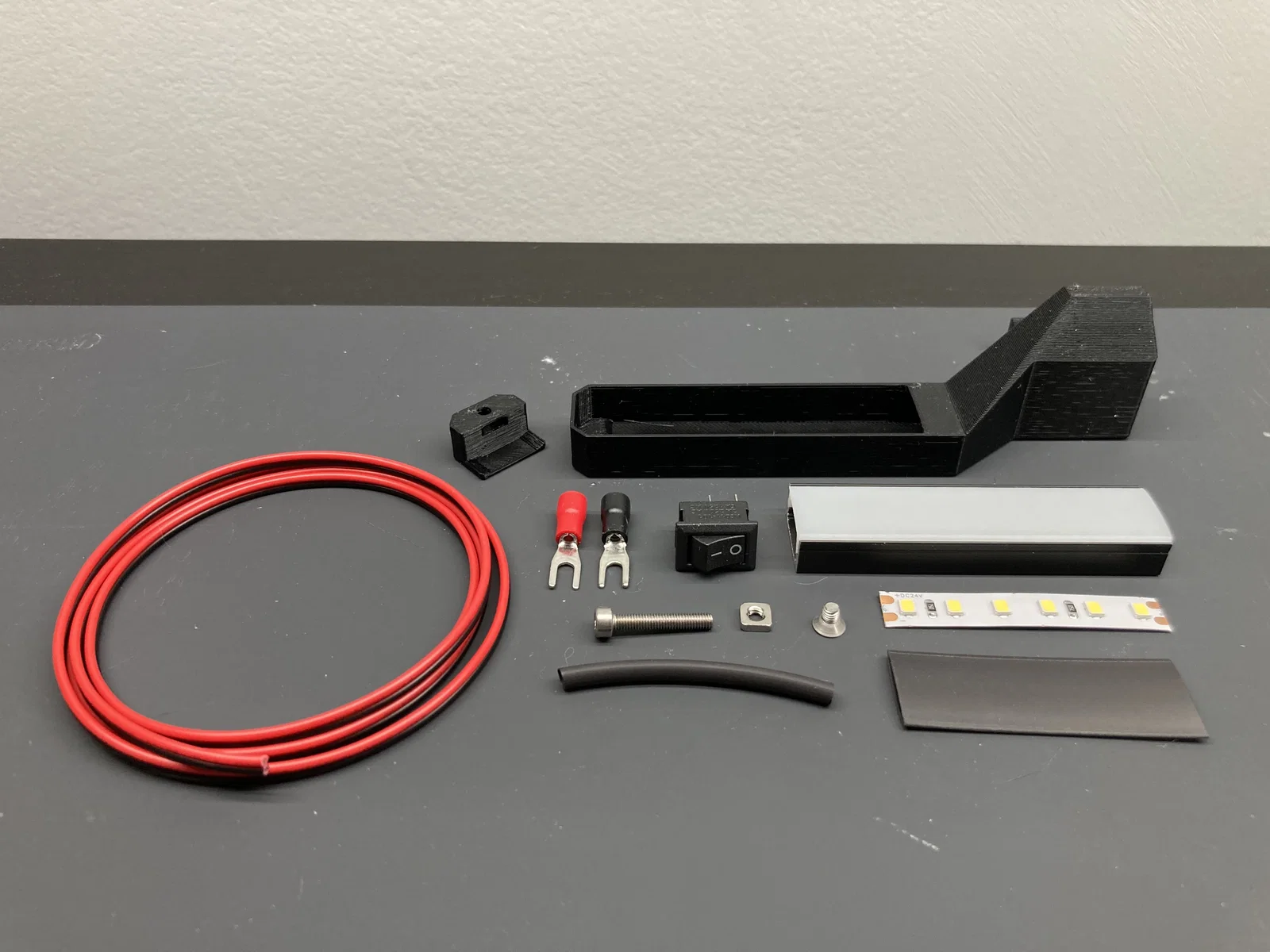

Bộ kit thanh đèn LED hông


Sơ đồ đi dây

Luồn dây điện

  1. Luồn dây đỏ và đen qua lỗ nhỏ ở phía sau vỏ, kéo ra ở khe công tắc. Sau đó luồn dây ngược lại qua khe công tắc để hướng về phía trước chỗ lắp LED. Chừa lại một đoạn dây nhỏ ở lỗ công tắc.
  2. Tiếp tục đẩy dây cho đến khi chừa khoảng 5cm (2") ở đầu phía trước.


Đã luồn dây

Đấu nối công tắc nguồn

  1. Cắt dây màu đỏ để nối công tắc. Cẩn thận không làm đứt lớp cách điện của dây bên trong. Tuốt đầu dây đỏ.
  2. Hàn công tắc nguồn vào dây đỏ. Xem hình ảnh bên dưới để xác định đúng chiều công tắc. Nếu dùng ống co nhiệt, hãy lồng vào dây trước khi hàn. Để mối hàn chắc chắn, nên mạ thiếc đầu dây và chân công tắc trước khi hàn dính.
  3. Lắp công tắc vào khe. Kéo căng dây ở hai đầu để không bị thừa. Công tắc cần có kích thước 10x15mm để vừa khít.


Cắt dây để nối công tắc


Hàn công tắc


Co nhiệt


Lắp công tắc

Đấu nối dải LED

  1. Cắt dây sao cho thừa ra khoảng 4cm (1.5") ở phía cuối vỏ và tuốt vỏ dây khoảng 5mm.
  2. Hàn dây vào LED: đỏ vào cực (+), đen vào cực (-). Mạ thiếc các điểm tiếp xúc trước khi hàn sẽ hiệu quả hơn.
  3. QUAN TRỌNG: Đảm bảo mối hàn không chạm vào chân linh kiện LED gần đó. Nếu chạm vào, khi cấp điện có thể làm cháy chip LED đó và hỏng cả đoạn đèn.
  4. Lồng ống co nhiệt vào vị trí và hơ nóng.
  5. Bóc lớp keo mặt sau của dải LED và dán vào bên trong thanh nhôm chữ U.
  6. Lắp tấm nhựa mờ vào thanh nhôm rồi lắp vào vỏ. Gập dây gọn gàng để lắp vào dễ dàng hơn.
  7. Đặt đai ốc vuông vào khe của nắp in. Cố định bằng ốc vít đầu chìm (hoặc ốc M3 đầu trụ dài 8mm).


Tuốt dây LED

Hàn dải LED

Co nhiệt

Gập dây

Đã lắp LED vào mặt trước

Nắp đậy

Ốc đầu chìm

Ốc đầu trụ

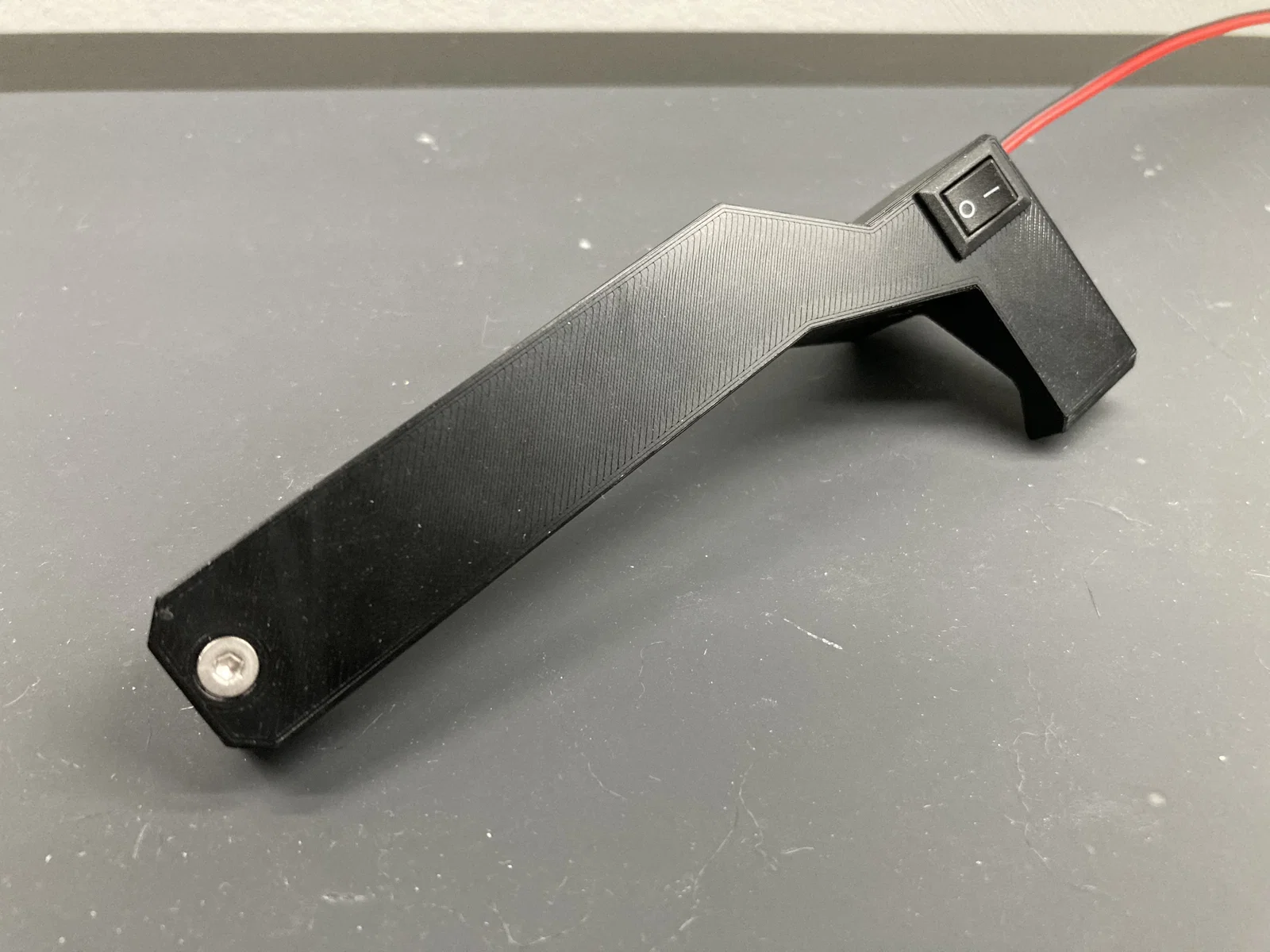

Lắp ráp hoàn thiện

  1. Xác định vị trí cấp nguồn.
    1a. Nếu lấy nguồn từ hộp điều khiển (xem Cách 1), thực hiện bước 2-8.
    1b. Nếu lấy nguồn từ thanh đèn phía trên (xem Cách 2), tạm bỏ qua bước 2-8.

  2. Cắt dây phía sau vỏ dài 60cm. Cần thiết có thể đo thử trên máy in để chính xác.

  3. Tuốt đầu dây 5mm.

  4. Bấm đầu cos vào dây điện.

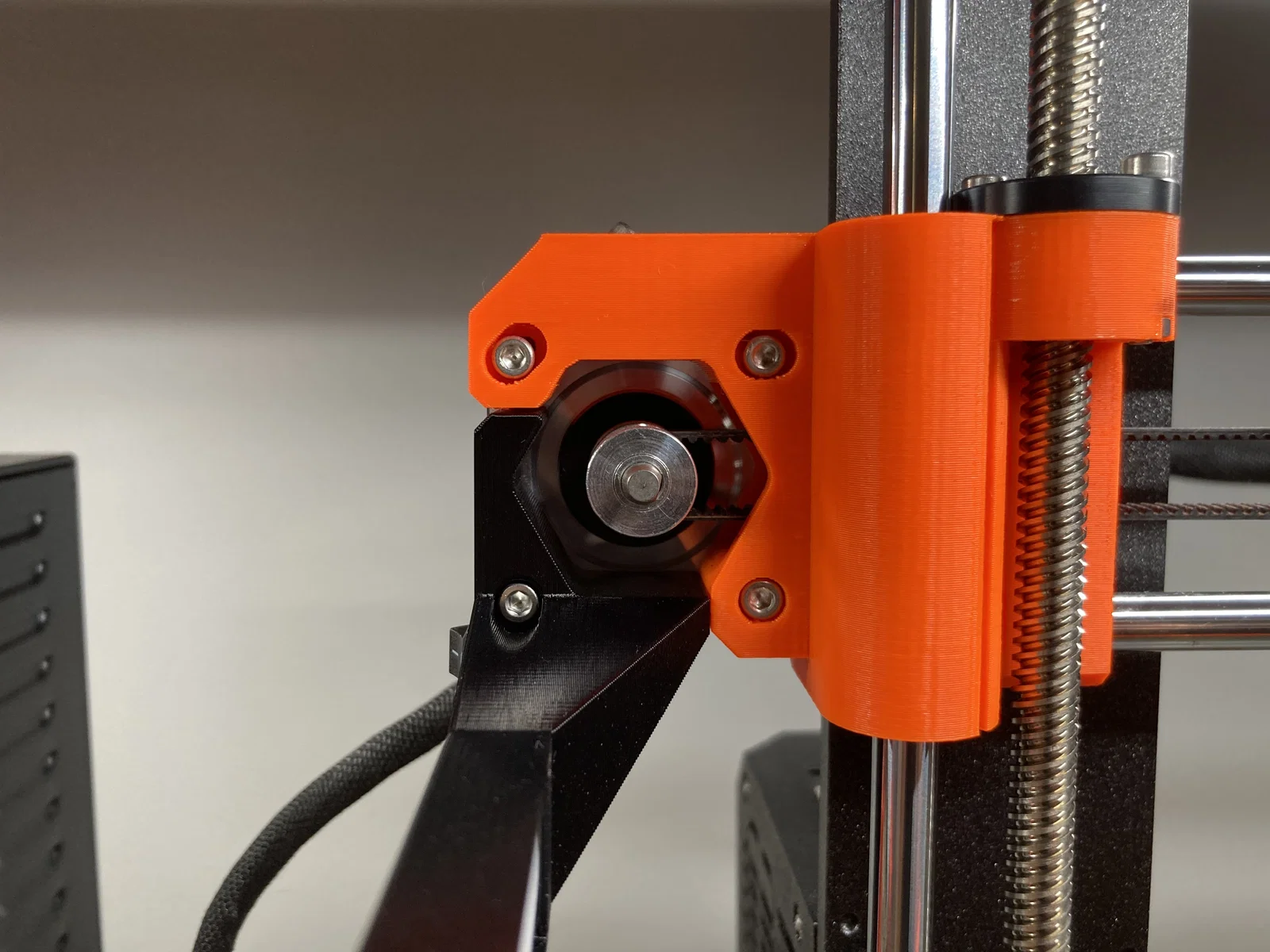

  5. Lắp thanh đèn vào mô-tơ trục X bằng ốc M3 x 18mm.

  6. Nới lỏng 2 ốc giữ hộp điều khiển, kéo hộp ra.

  7. Cắt dây thít giữ dây mô-tơ, luồn dây đèn vào trong hộp điều khiển.

  8. Lắp lại hộp điều khiển và vặn chặt ốc, đảm bảo không bị kẹt dây.


Tuốt dây nguồn

Đầu cos

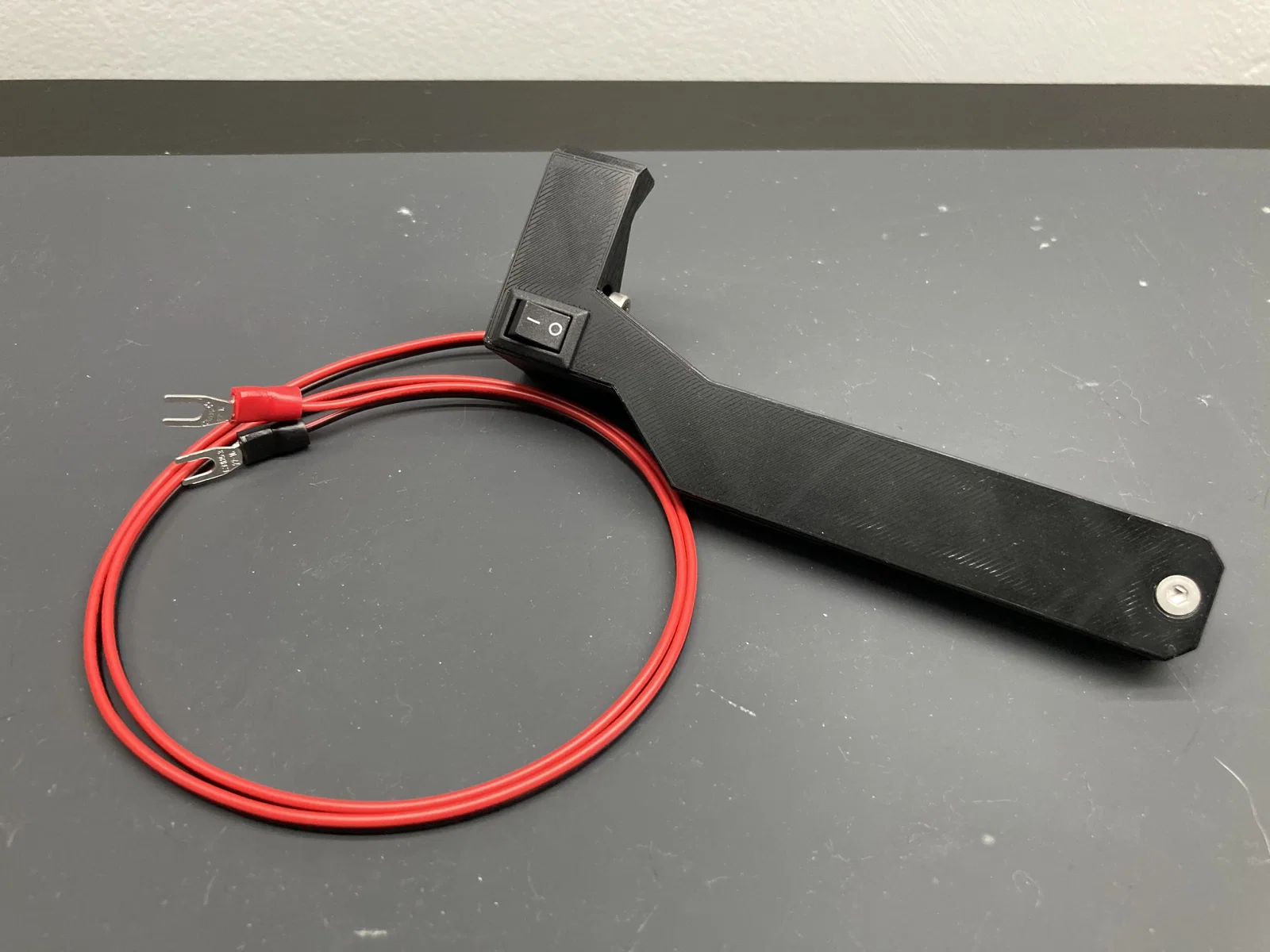

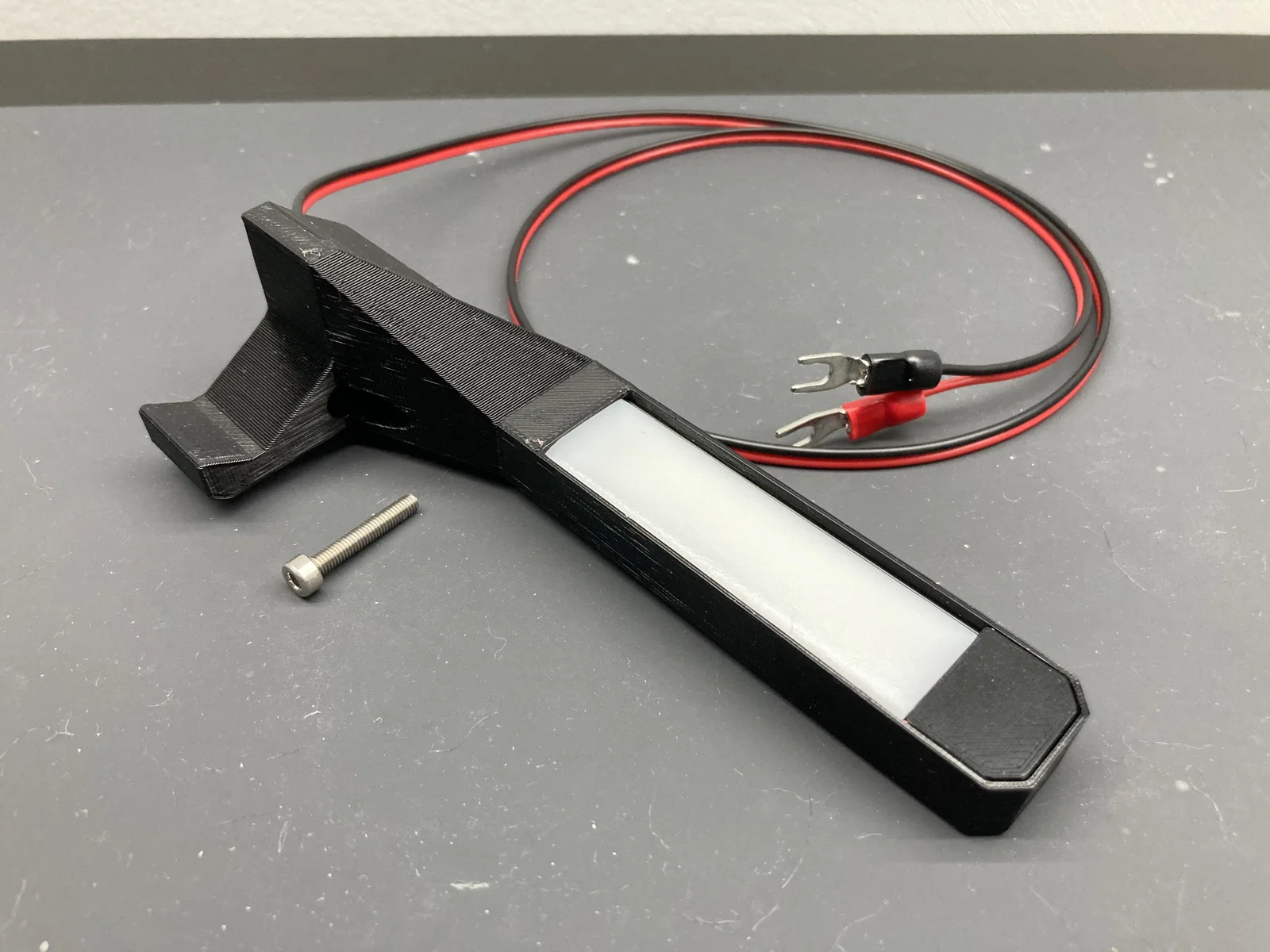

Lắp ráp xong

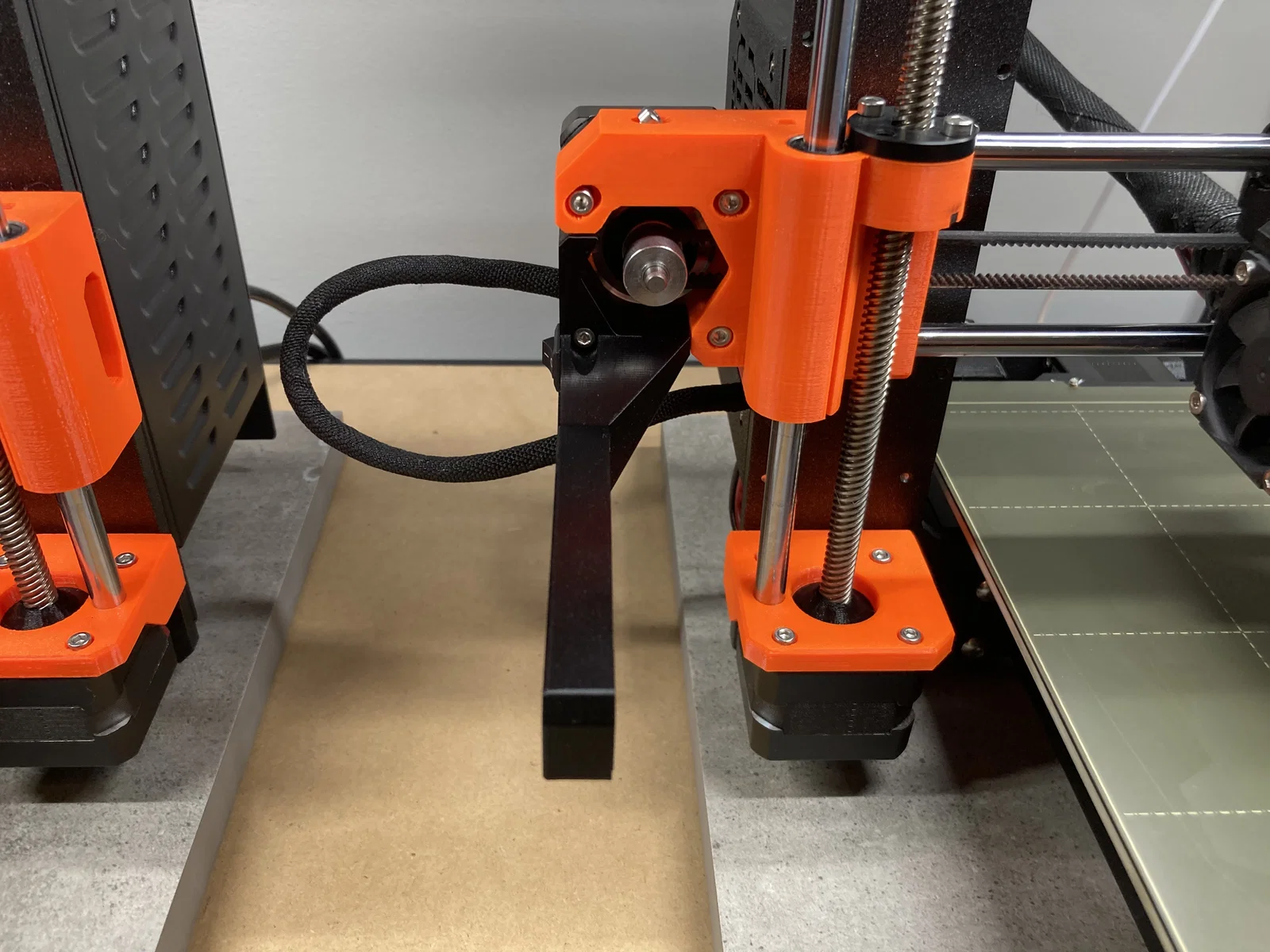

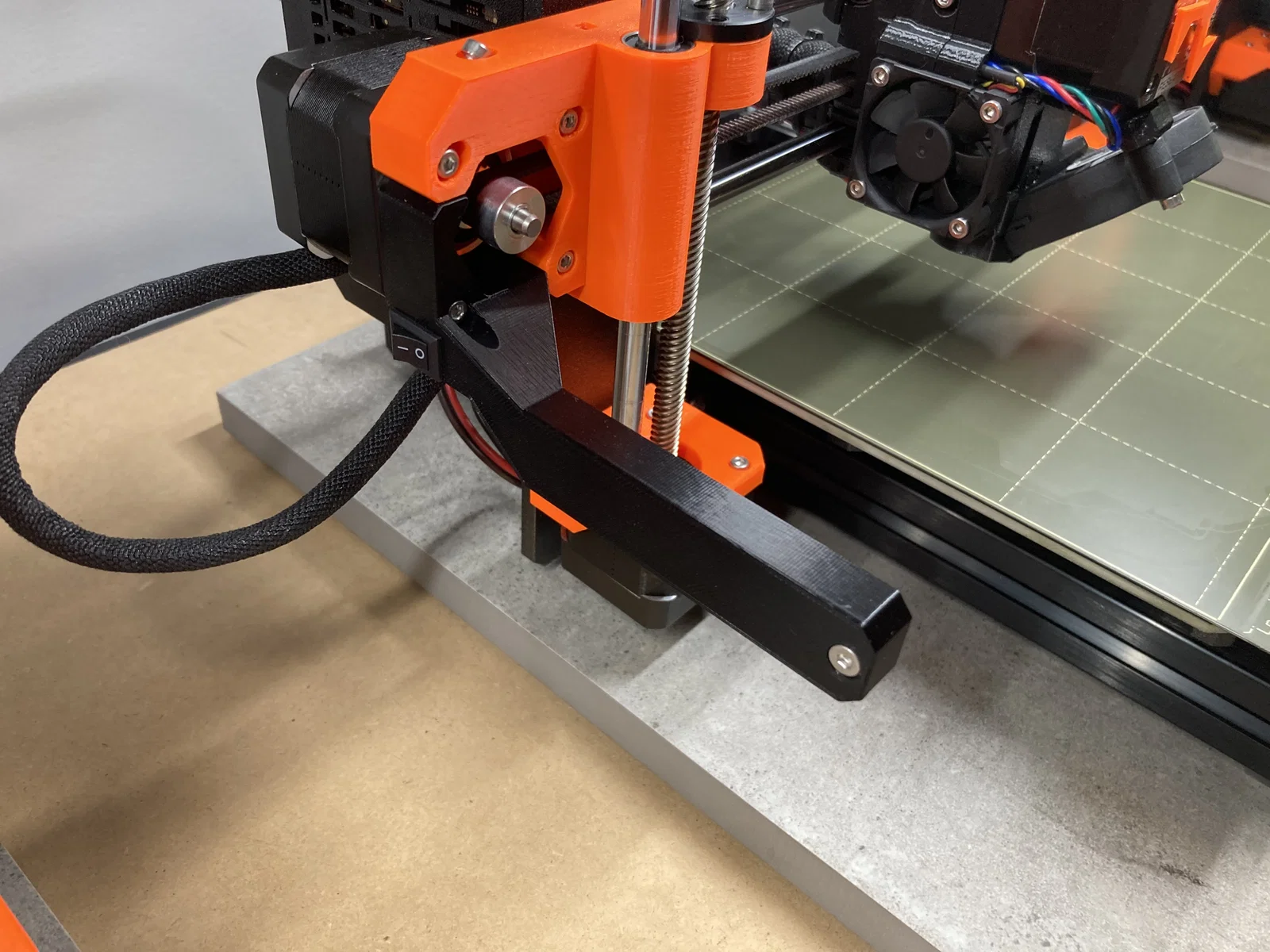

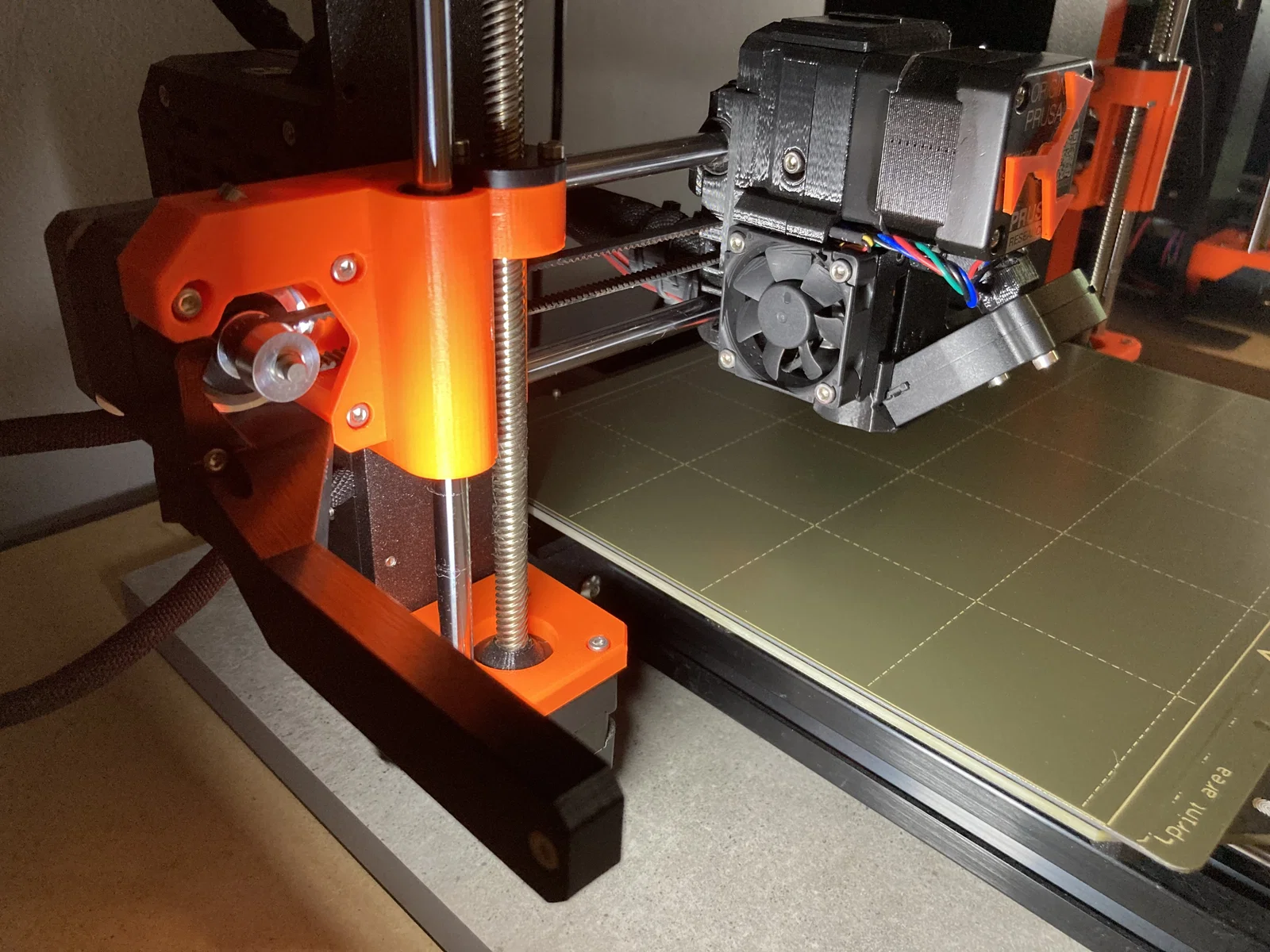

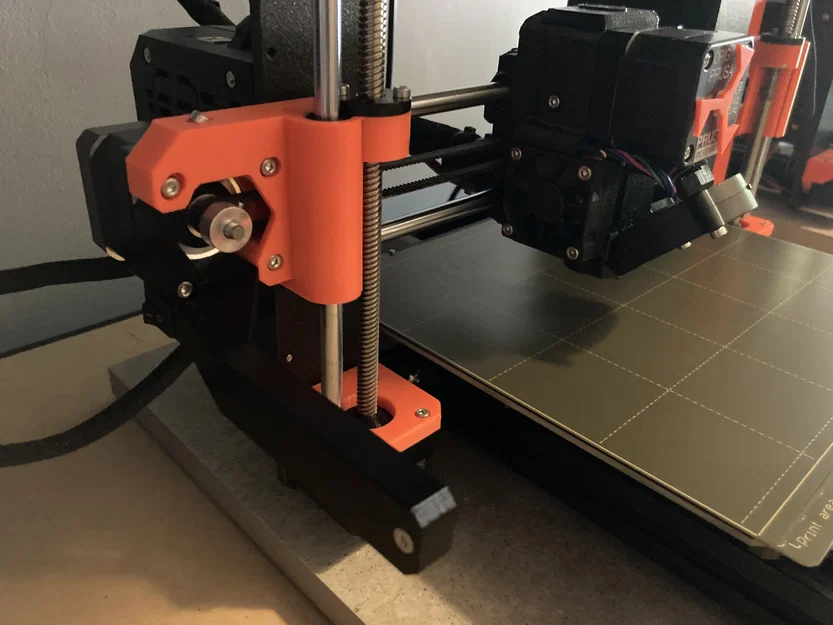

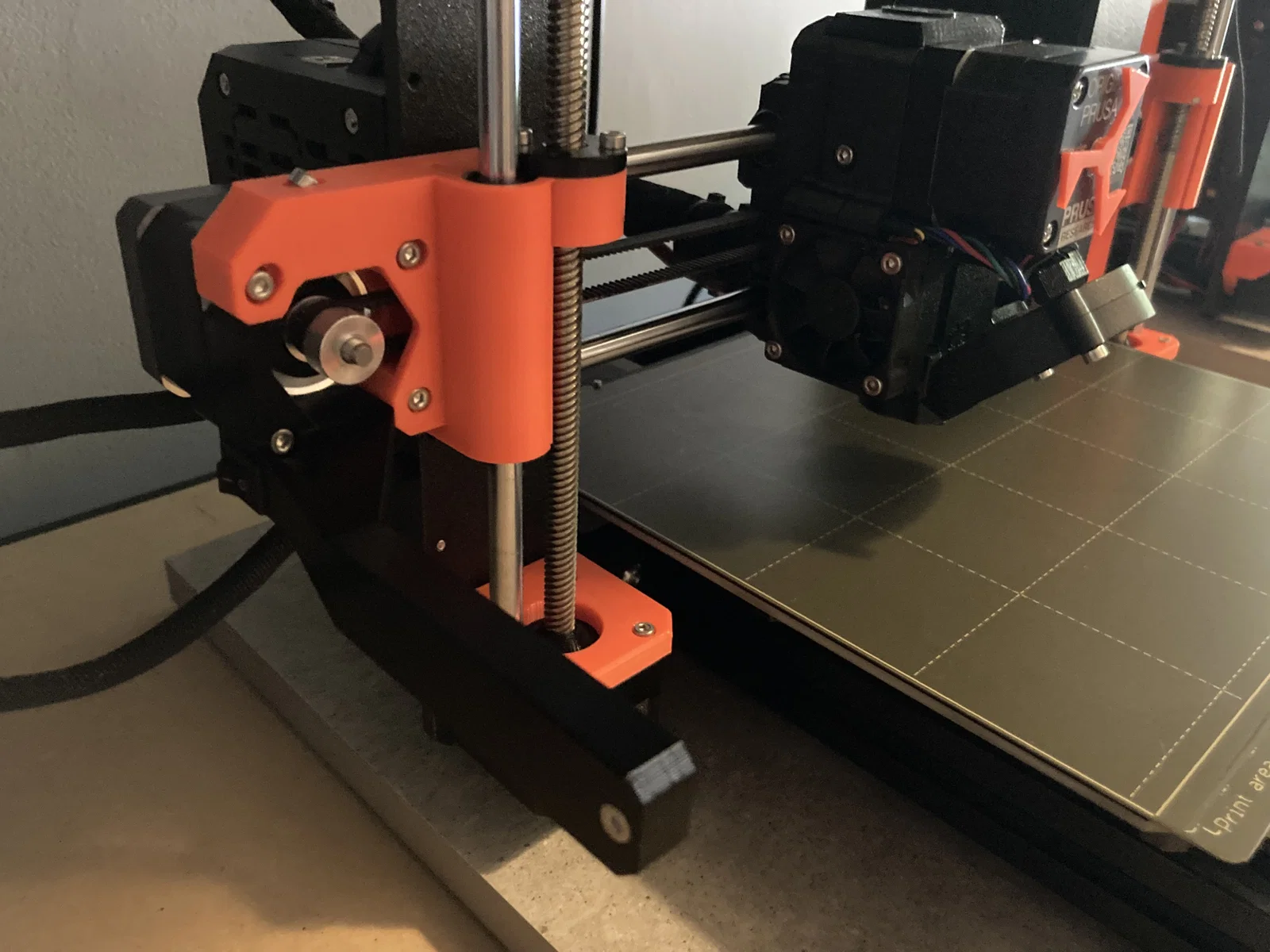

Đã lắp lên máy

Đi dây

Nới ốc trên

Nới ốc dưới

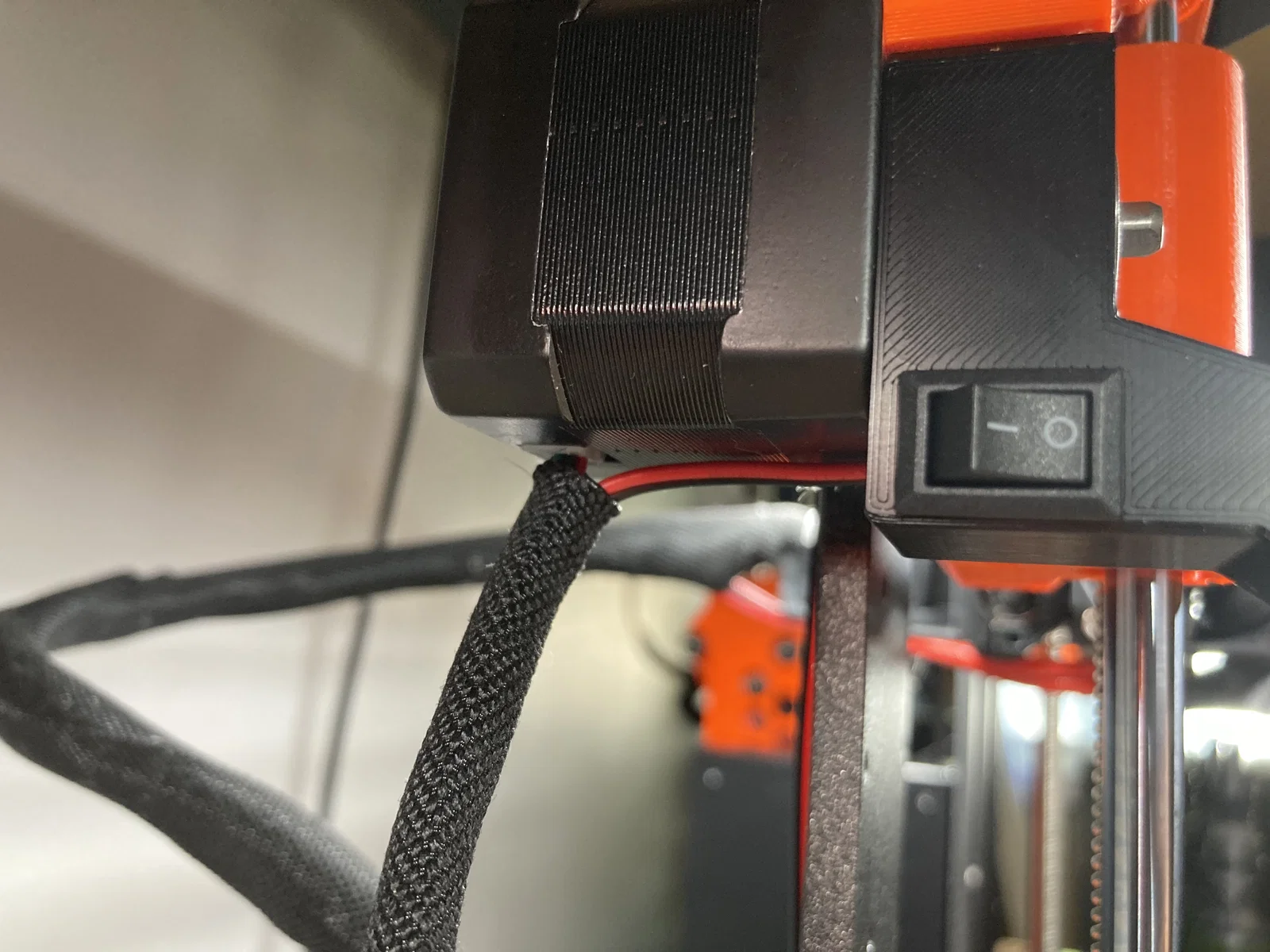

Luồn dây qua ống bọc

Đấu nối nguồn

Cách 1: Lấy nguồn trực tiếp từ máy in
Nối dây đỏ/đen vào cặp chân vít số 1 và 2 trên bo mạch EINSY.

  1. Nới chân vít, lồng dây của đèn vào cùng dây nguồn của máy.
  2. Vặn chặt chân vít.
  3. Kéo nhẹ để đảm bảo chắc chắn.
    LƯU Ý: Không dùng cặp chân vít ngoài cùng bên phải (dành cho bàn nhiệt).


Kết nối nguồn MK3

Chồng đầu cos

Cách 2: Lấy nguồn từ thanh đèn phía trên
Nối dây từ thanh đèn bên hông vào phần đuôi của dải LED phía trên. Công tắc ở thanh đèn phía trên sẽ điều khiển cả hai đèn.

  1. Luồn dây đèn hông vào lỗ nhỏ trên giá đỡ bên trái của thanh đèn phía trên.
  2. Căn chỉnh dây dài khoảng 64cm từ điểm vào.
  3. Cắt dây thừa, tuốt đầu dây.
  4. Lồng co nhiệt và hàn dây vào dải LED phía sau, đỏ (+), đen (-).
  5. Hơ co nhiệt.
  6. Lắp lại thanh nhôm phía sau.
  7. Hoàn thiện các bước 5-8 ở mục Lắp ráp hoàn thiện.
  8. Cấp nguồn theo Cách 1.


Sơ đồ đi dây

Luồn dây vào giá đỡ trên

Dùng dây dẫn hướng

Lắp ráp hoàn tất
