Nâng cấp quạt MC Control Board Bambu Lab dùng Noctua

Bambu Lab MC Control Board Fan Noctua Upgrade

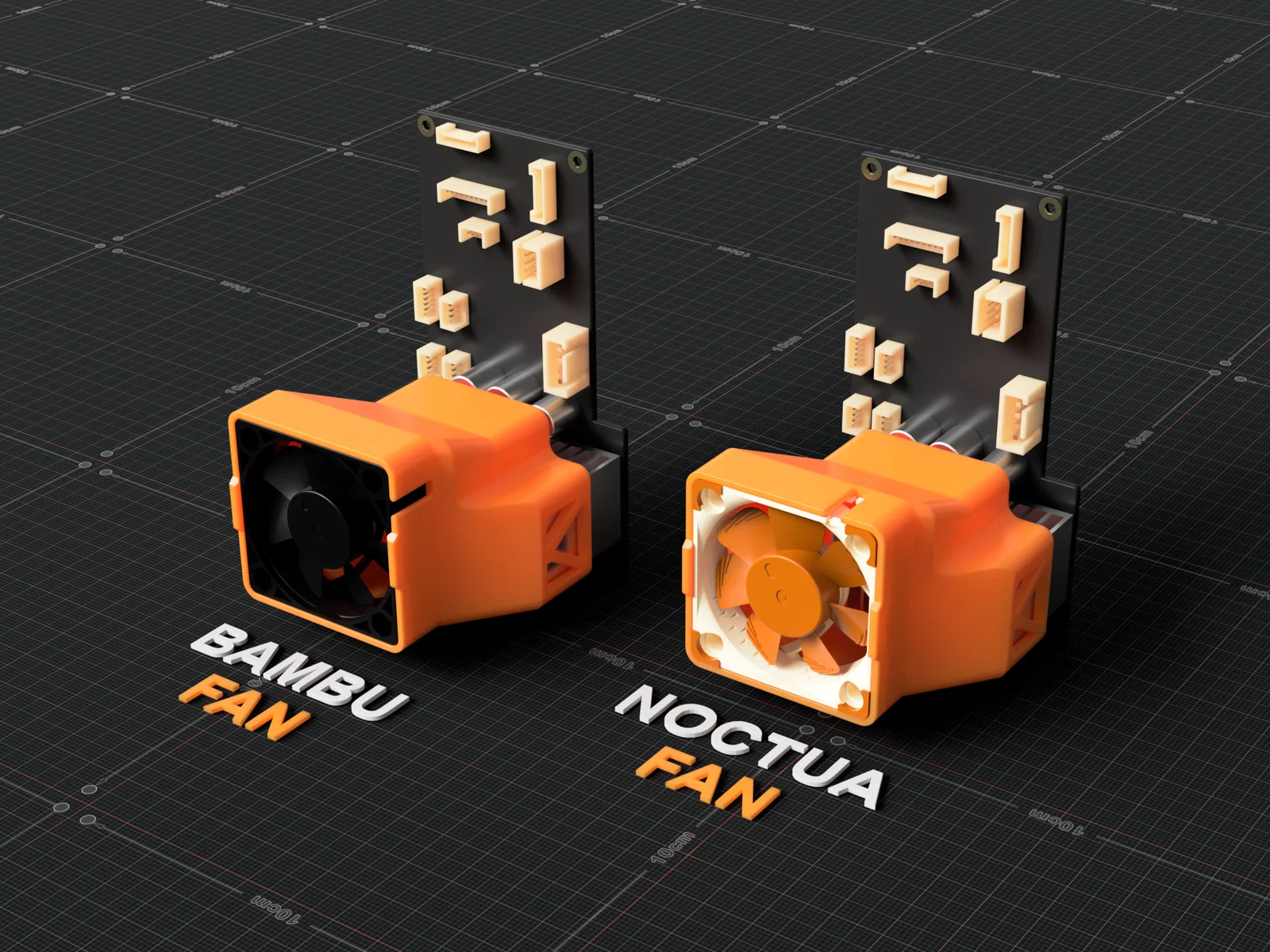

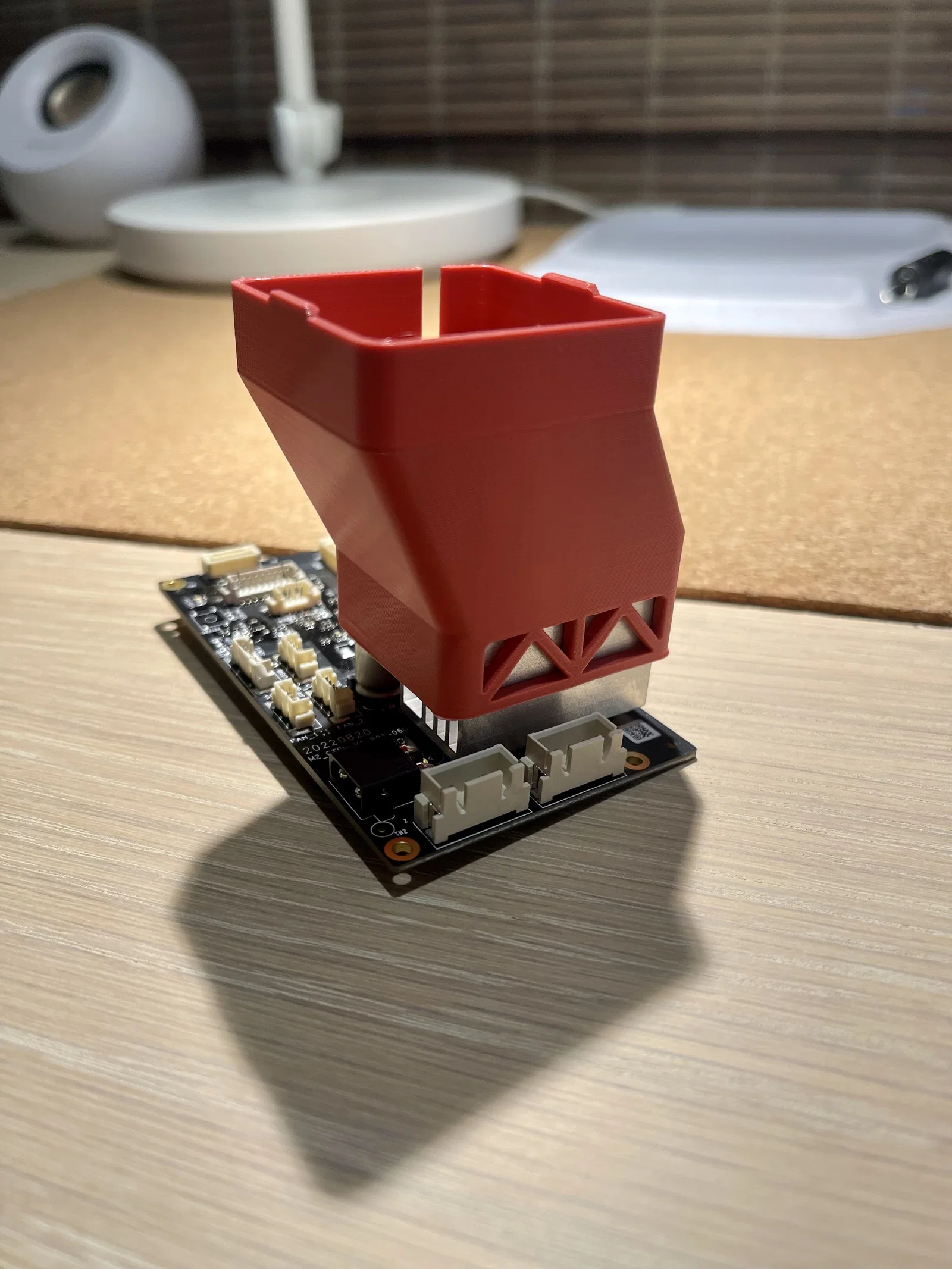

Thiết kế nhằm cải thiện khả năng làm mát cho heatsink của control board bằng: Noctua NF-A4x10 5V PWM, NF-A4x20 5V PWM hoặc quạt Bambu MC zin.

Files

Noctua Fan STL

1. Noctua Fan 35x18
2. Noctua Fan 39x22
3. Noctua Fan 38x20
4. Noctua Fan 40x40x20 38x20
5. Noctua Fan 40x40x20 35x18

Bambu Fan STL

1. Bambu Fan 38x20
2. Bambu Fan 35x18
3. Bambu Fan 39x22

Print Files

1. Bambu Fan Print Files
2. Noctua Fan Print Files

Fans

• Noctua NF-A4x10 5V PWM
  • https://a.co/d/5Trh12O
• Noctua NF-A4x20 5V PWM
  • https://a.co/d/8Tra4lA
• Bambu Control Board Fan
  • https://store.bambulab.com/products/control-board-fan

NF-A4x10 là cái mình đang dùng, chạy êm và lưu lượng 5.24cfm. Mình cũng có model cho NF-A4x20 vì một số bạn đã có sẵn, nhưng do nó dày hơn 10mm nên sẽ không còn nhiều không gian để bẻ hướng luồng gió trước khi tới heatsink. Không rõ việc đó ảnh hưởng nhiều cỡ nào, mình chỉ nói trước vậy thôi.

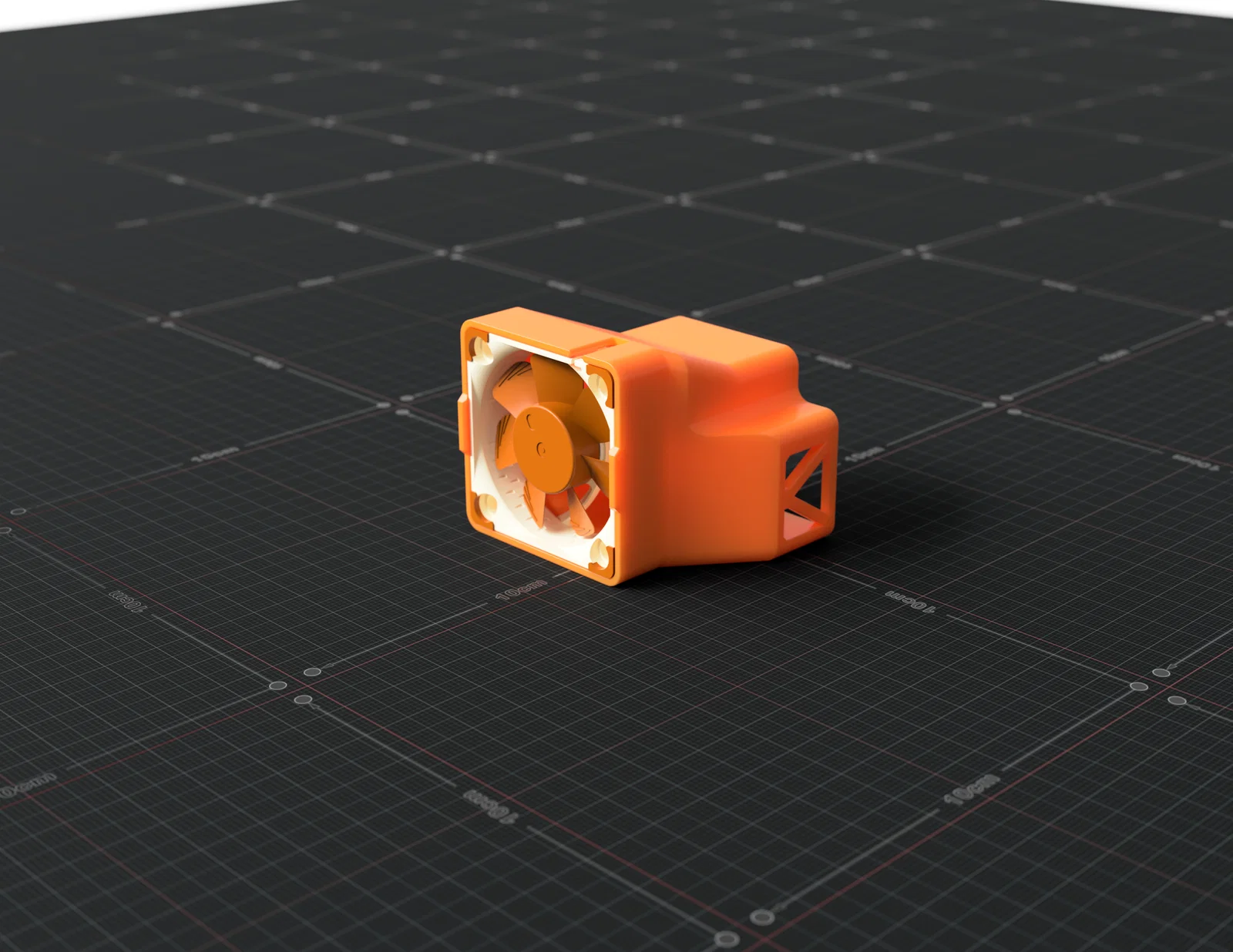

Print View

Print Settings

Mình in bằng Polylite Pro PLA+, tới giờ chưa thấy vấn đề gì.

Nhớ set K calibration và chỉnh setting theo sợi filament của bạn

Mở print file để xem các setting còn lại.

Instructions

Vui lòng xác định heatsink bạn đang dùng kích thước nào để chọn đúng model. Bambu đã dùng 3 size heatsink khác nhau.

• 35x18 - Cánh tản nhiệt (fins) nằm ngang
• 38x20 - Cánh tản nhiệt (fins) nằm dọc
• 39x22 - Chưa rõ (chi tiết bên dưới)

Theo Bambu https://wiki.bambulab.com/en/p1/maintenance/mc-board thì P1P là fins dọc và P1S là fins ngang. “The P1P board has a vertical orientation heatsink to help with natural convection cooling when used without a fan, while the P1S heatsink has a horizontal heatsink orientation for side MC Fan cooling”.

G-Code

Nếu bạn dùng P1P thì vui lòng làm theo hướng dẫn G-code bên dưới để kích hoạt MC fan.

• https://wiki.bambulab.com/en/p1/manual/kind-reminder-for-P1P-enclosure

Install

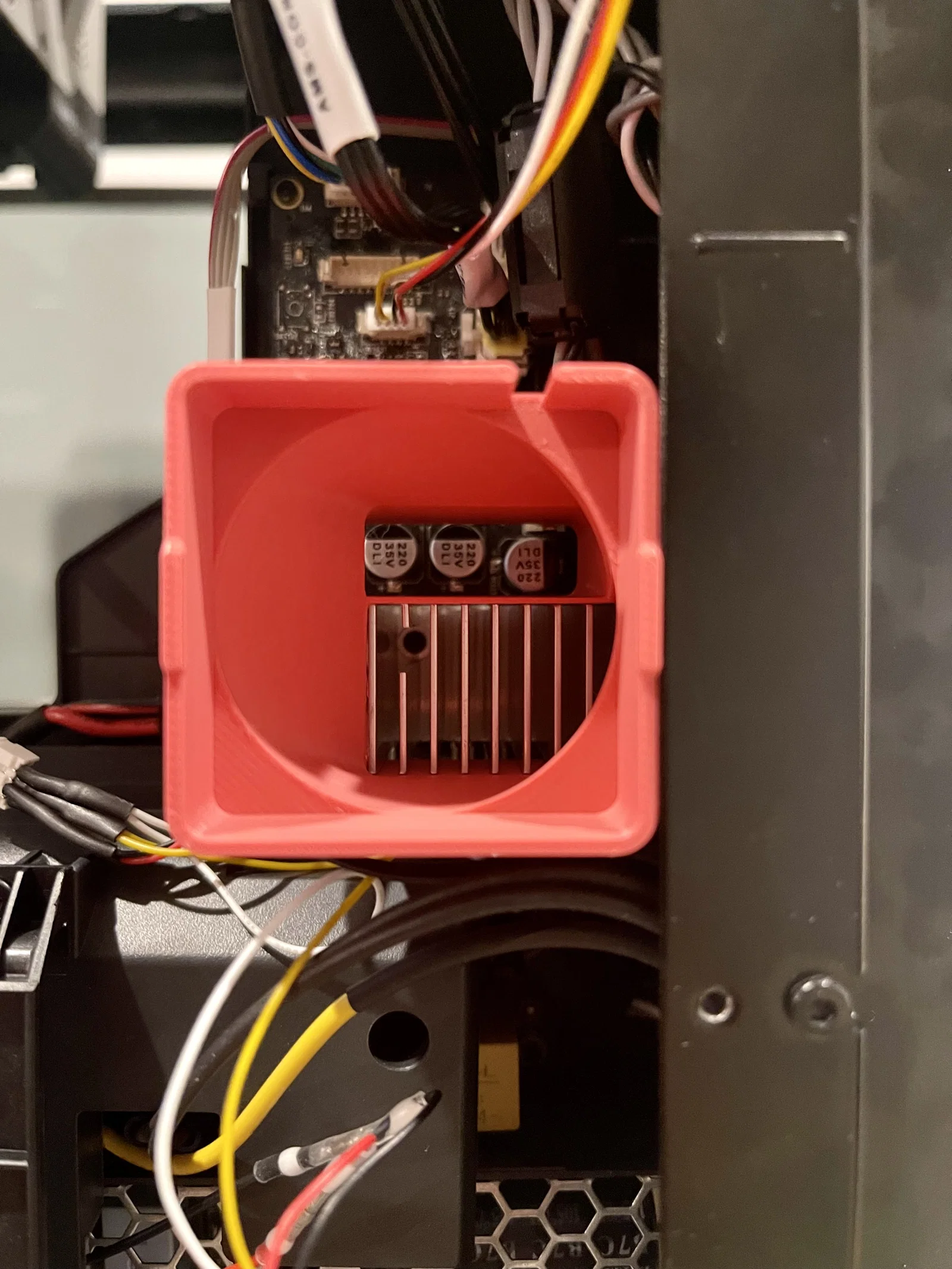

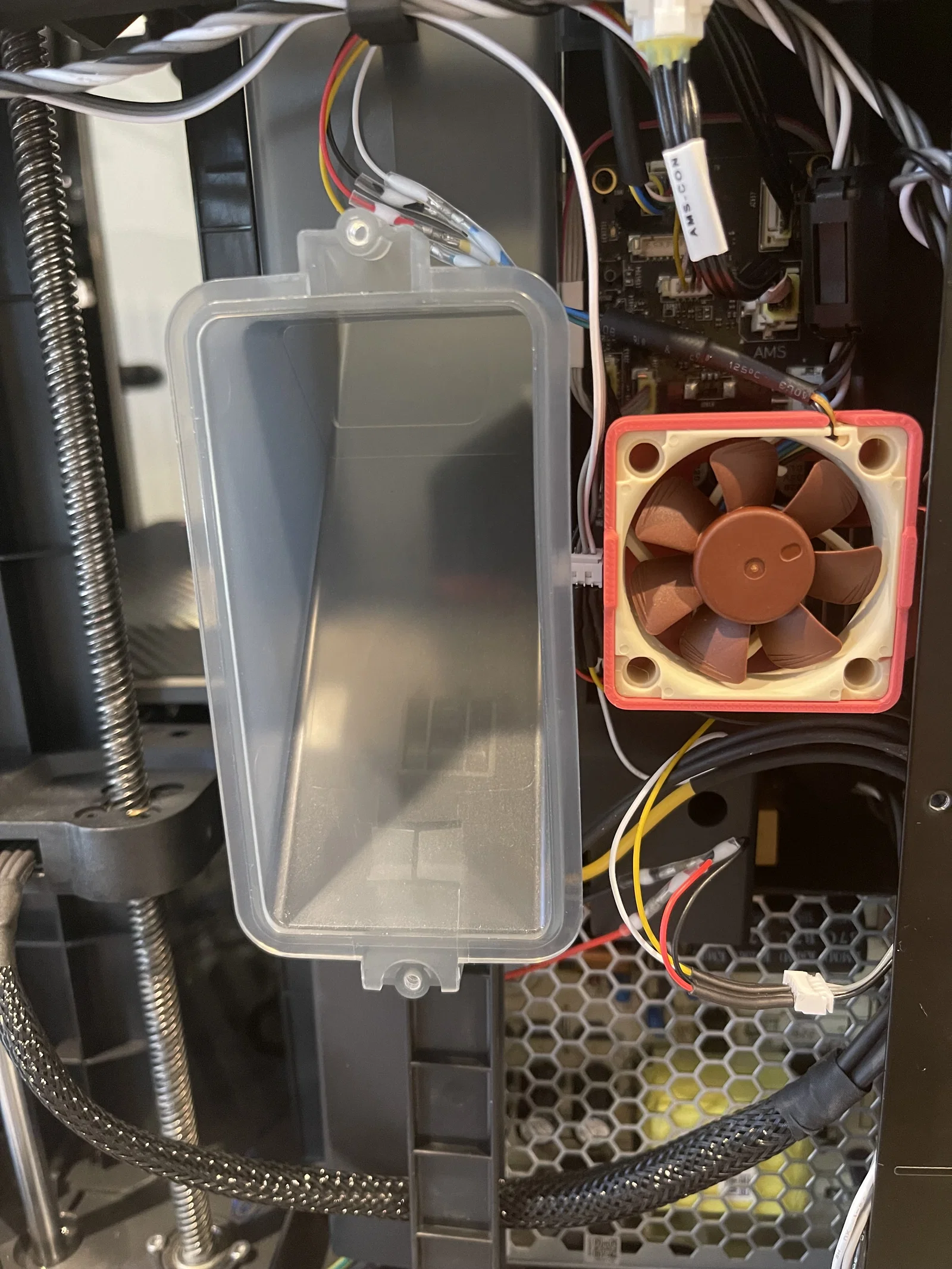

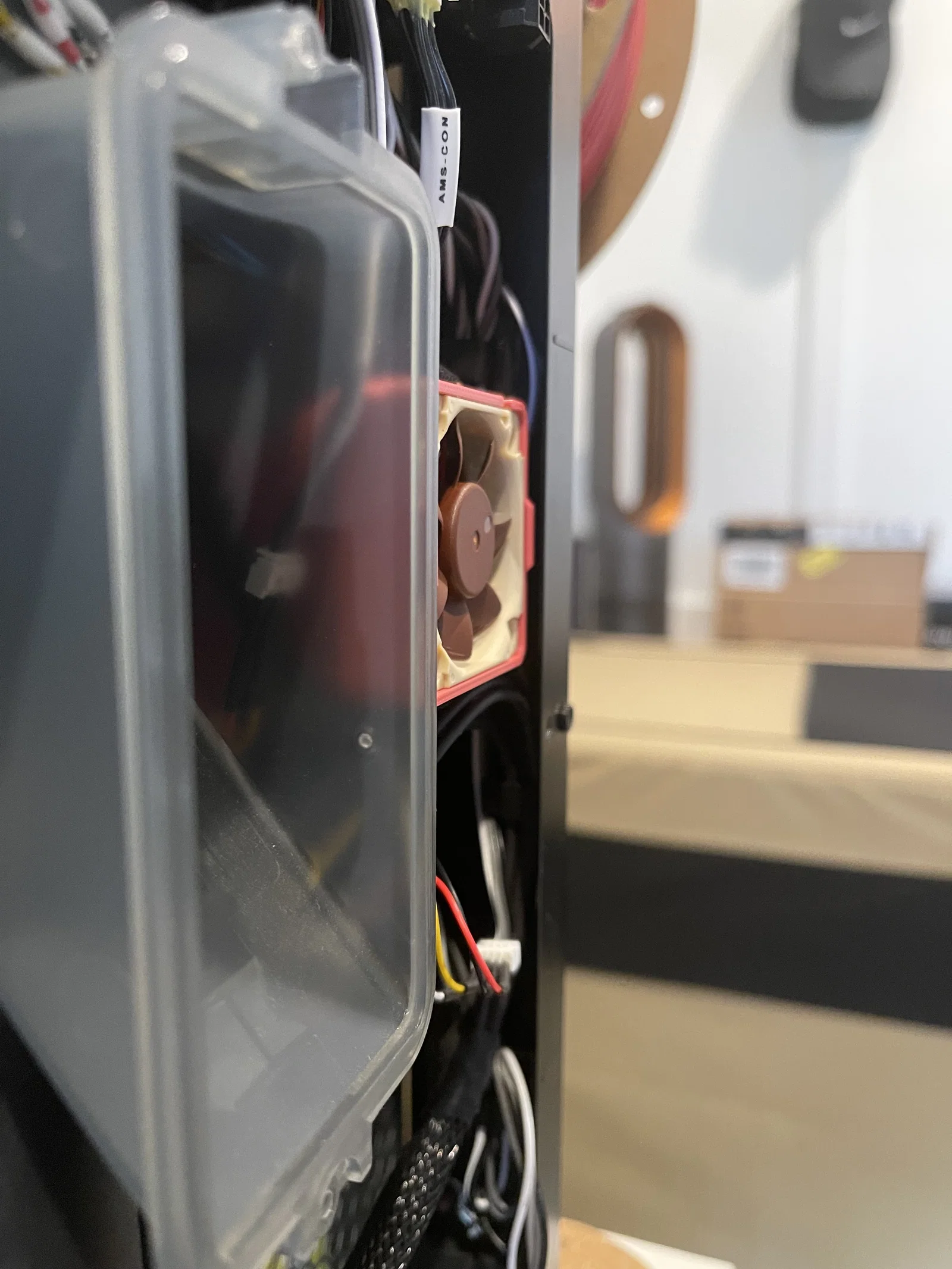

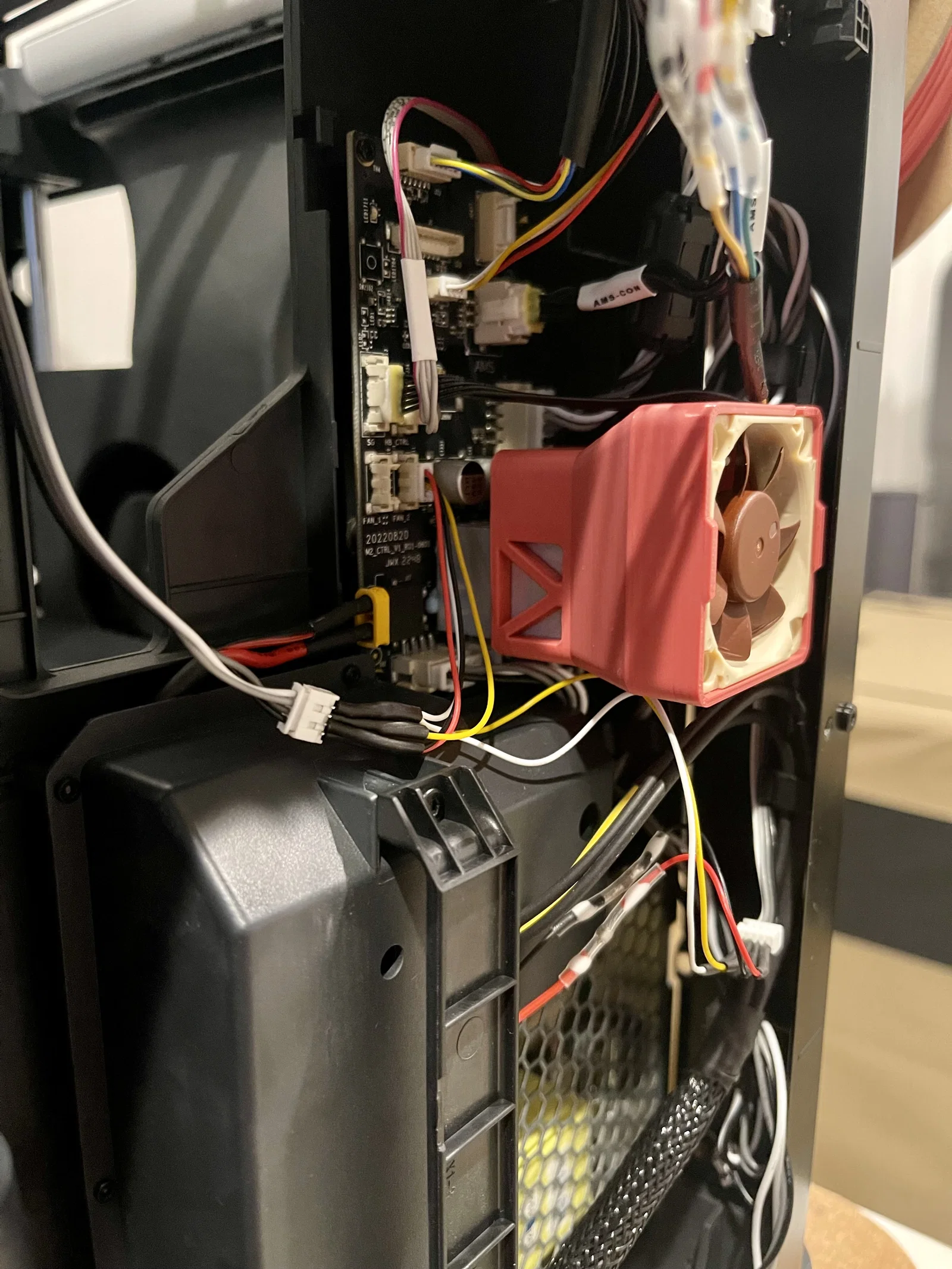

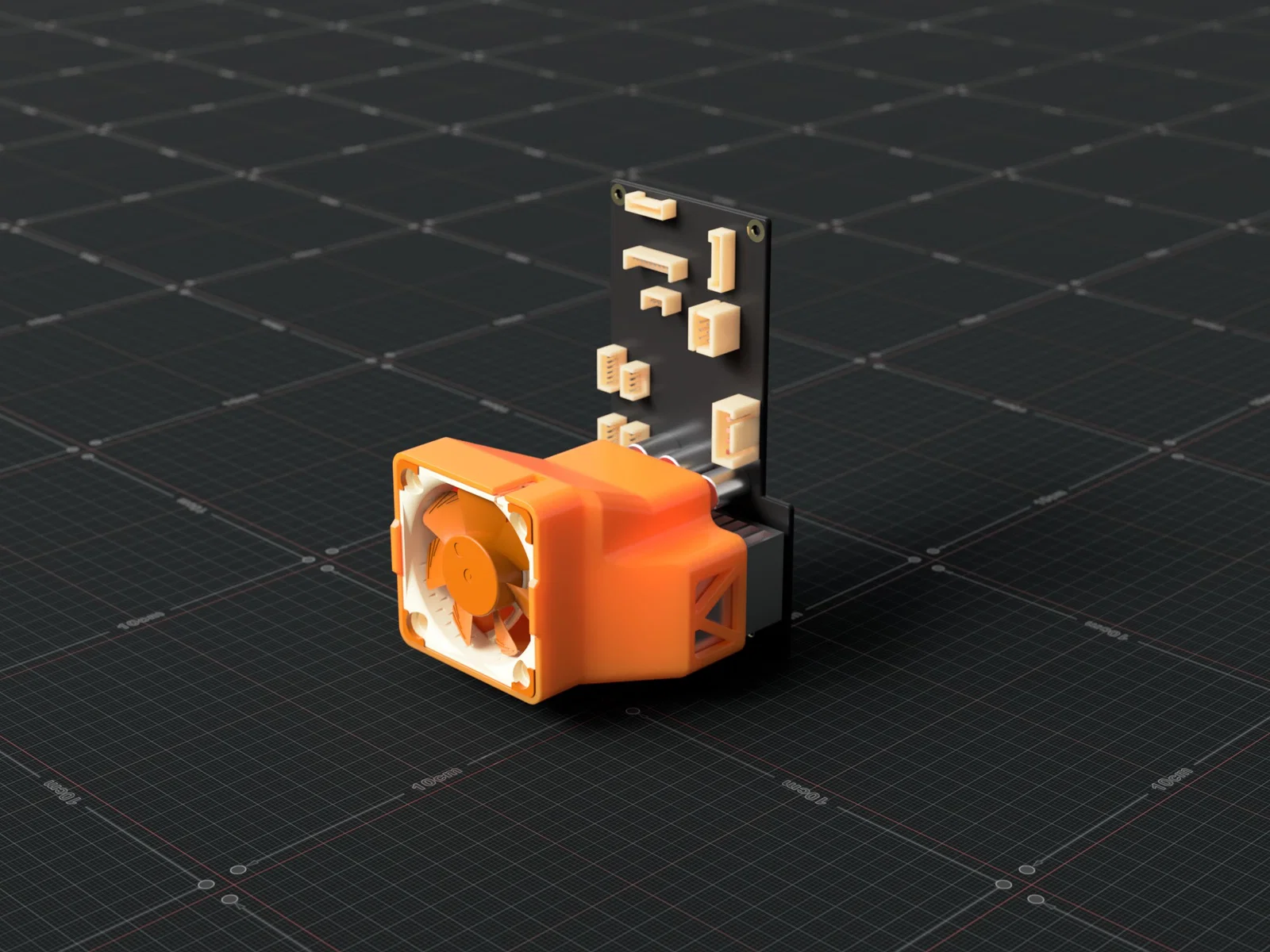

• Lắp lên heatsink, không cần tháo gì hết vì có thể trượt vào đúng vị trí. Có thể bạn sẽ cần dời/thu xếp lại một ít dây.

• 39x22 Heatsink

  • Nếu ai đang có loại này, nhờ bạn cho mình biết độ fit thế nào, và đo giúp chiều cao cánh tản (fin height) luôn nha. Vỏ quạt nên cách tấm panel sau khoảng ~2–3mm nên nhiều khả năng mình sẽ phải chỉnh lại chiều cao model 39x22.
  • Khi mình xác nhận được chiều cao của 39x22, mình có thể thêm các khe thoát gió bên hông giống 2 model còn lại, và làm thêm bản cho quạt Noctua dày 20mm.
  • Tham khảo: cánh tản của 35x18 cao 21mm và 38x20 cao 30mm.

Noctua Wiring

1. JST MX 1.25 Connectors
   1. https://www.amazon.com/gp/product/B0B3MSD154/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Noctua NF-A4x10 PWM 4 Pin

JST MX 1.25

Yellow

Red

Black

Black

Tach

Green

Yellow

PWM

Blue

White

Vui lòng xem thêm tutorial lắp bộ nâng cấp P1P lên P1S để có thêm hướng dẫn. https://wiki.bambulab.com/en/p1/manual/p1p-to-p1s

Nếu bạn thích thiết kế của mình và muốn ủng hộ, bạn có thể mời mình ly cà phê để góp phần mua filament cho việc prototyping. Ủng hộ bao nhiêu cũng quý qua Buy Me a Coffee hoặc PayPal!

Như thường lệ, do môi trường in, filament, v.v... khác nhau nên bản in có thể không hoàn hảo với tất cả mọi người. Nếu bạn gặp vấn đề gì thì nhắn tin hoặc để lại bình luận, mình sẽ cố gắng hỗ trợ hết sức để xử lý.
