BentoBox v2.0 5015 pull-configuration điều khiển qua Shelly kèm shroud thu gọn

Đây là bản remix từ mẫu BentoBox v2.0 5015 pull-configuration của @SSX556_913491.

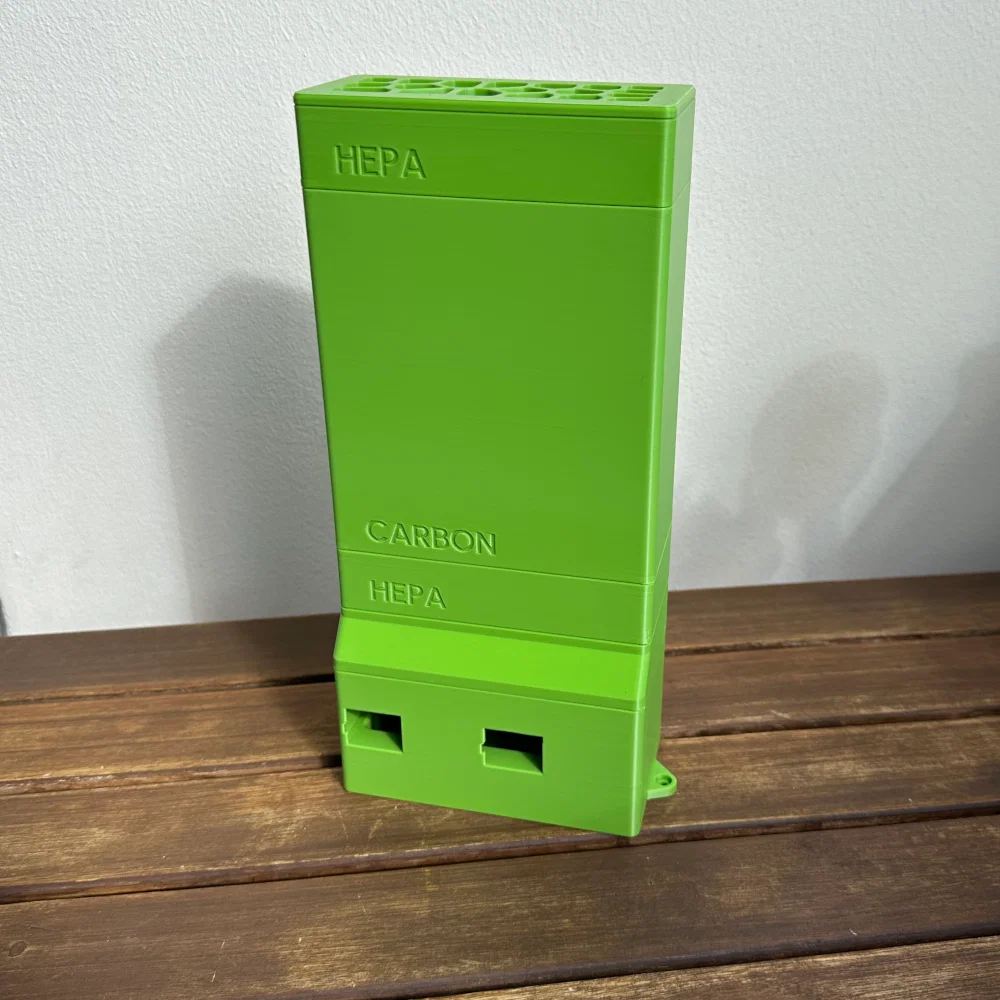

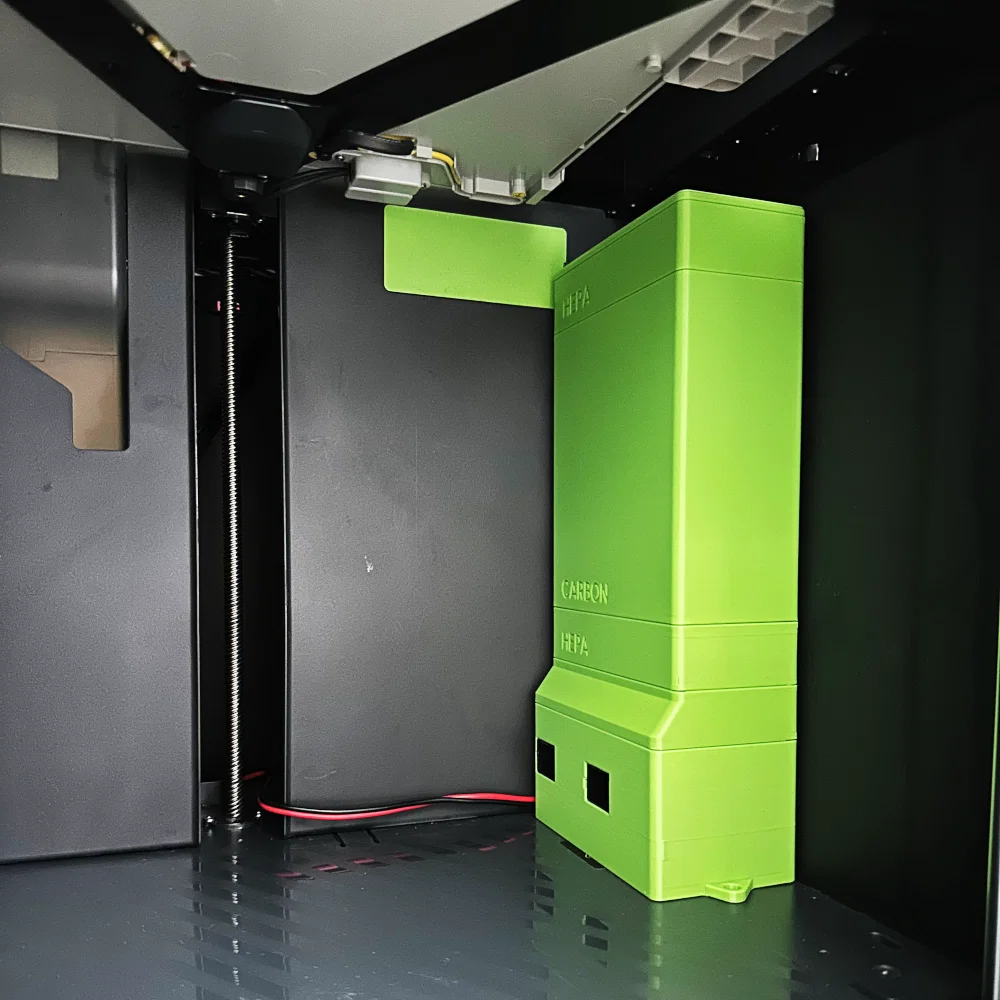

Điểm đặc biệt của bản remix này là bổ sung thêm khoang chứa cho Shelly 1 và đầu nối kẹp lò xo WAGO 221. Ngoài ra, thiết kế này còn bao gồm phần shroud được giảm đáng kể về chiều cao. Việc này tạo thêm không gian cho hộp than hoạt tính lớn hơn và/hoặc bộ lọc HEPA thứ hai như đã thấy trong ảnh hoặc tại đây.

Các thay đổi so với mẫu gốc:

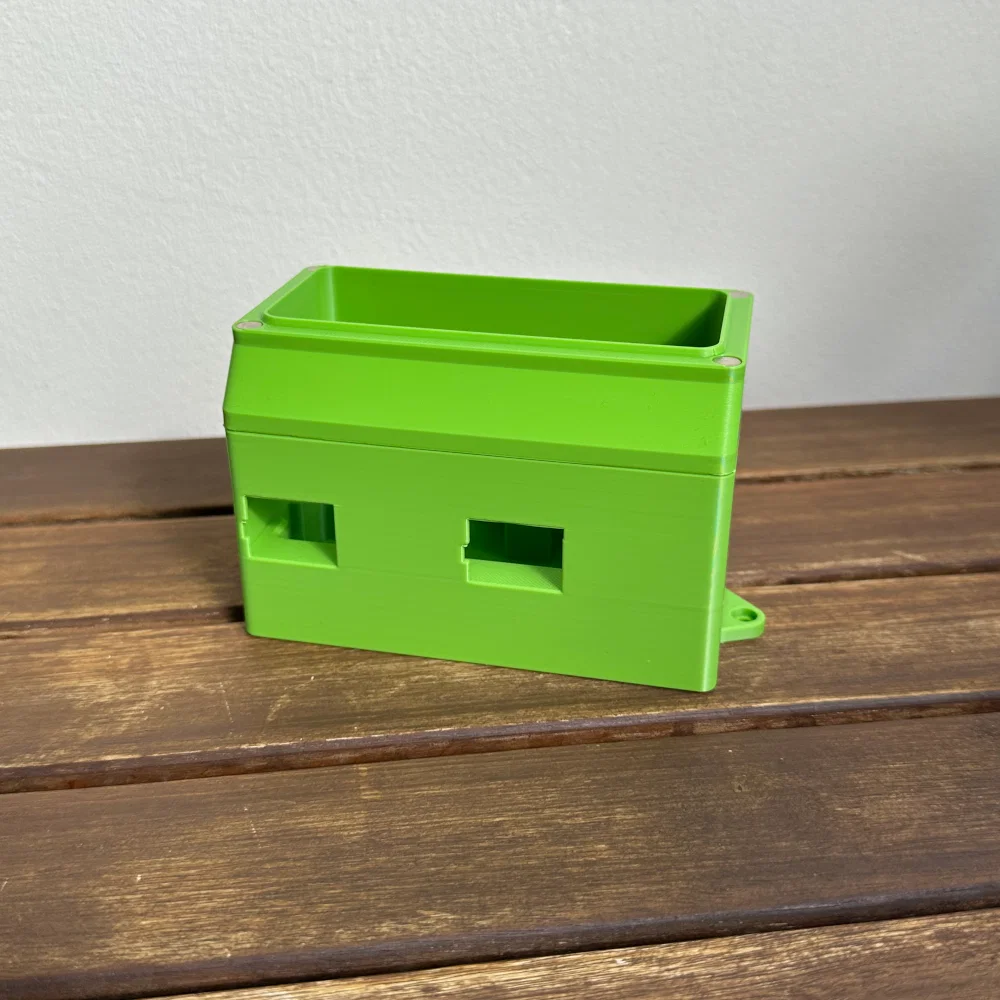

• Phần đế (Base):

  • Tăng nhẹ chiều cao để vừa với Shelly.

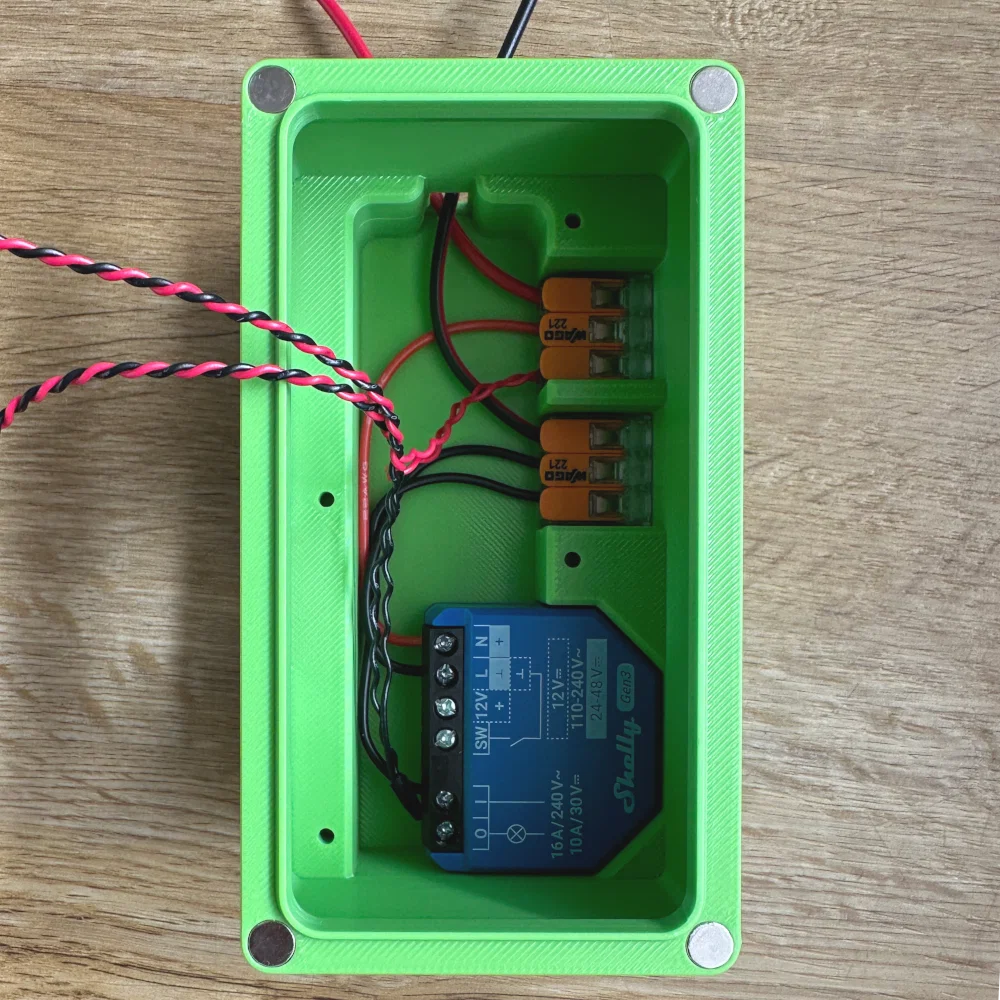

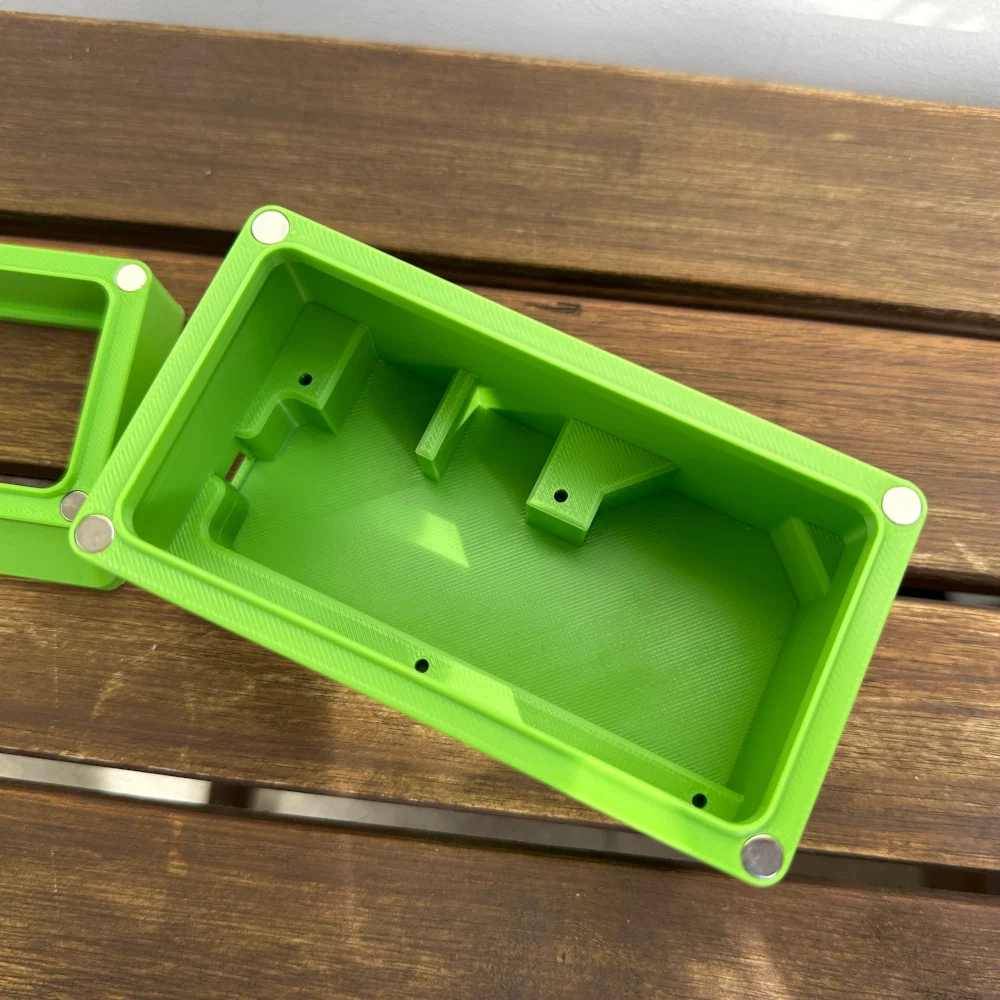

  • Thêm khoang chứa cho Shelly và đầu nối WAGO. Bạn nên dùng băng dính hai mặt để cố định chúng.
  • Đã bịt kín các lỗ ở mặt trước.
  • Không cần dùng heat insert: Các lỗ bắt ốc đã được thay bằng lỗ nhỏ hơn để vặn trực tiếp vít M3 vào.
  • Tất cả lỗ nam châm giờ đây đều dùng loại 6x2mm (hãy xem các mẫu khác của mình để có hộp carbon/hepa phù hợp).

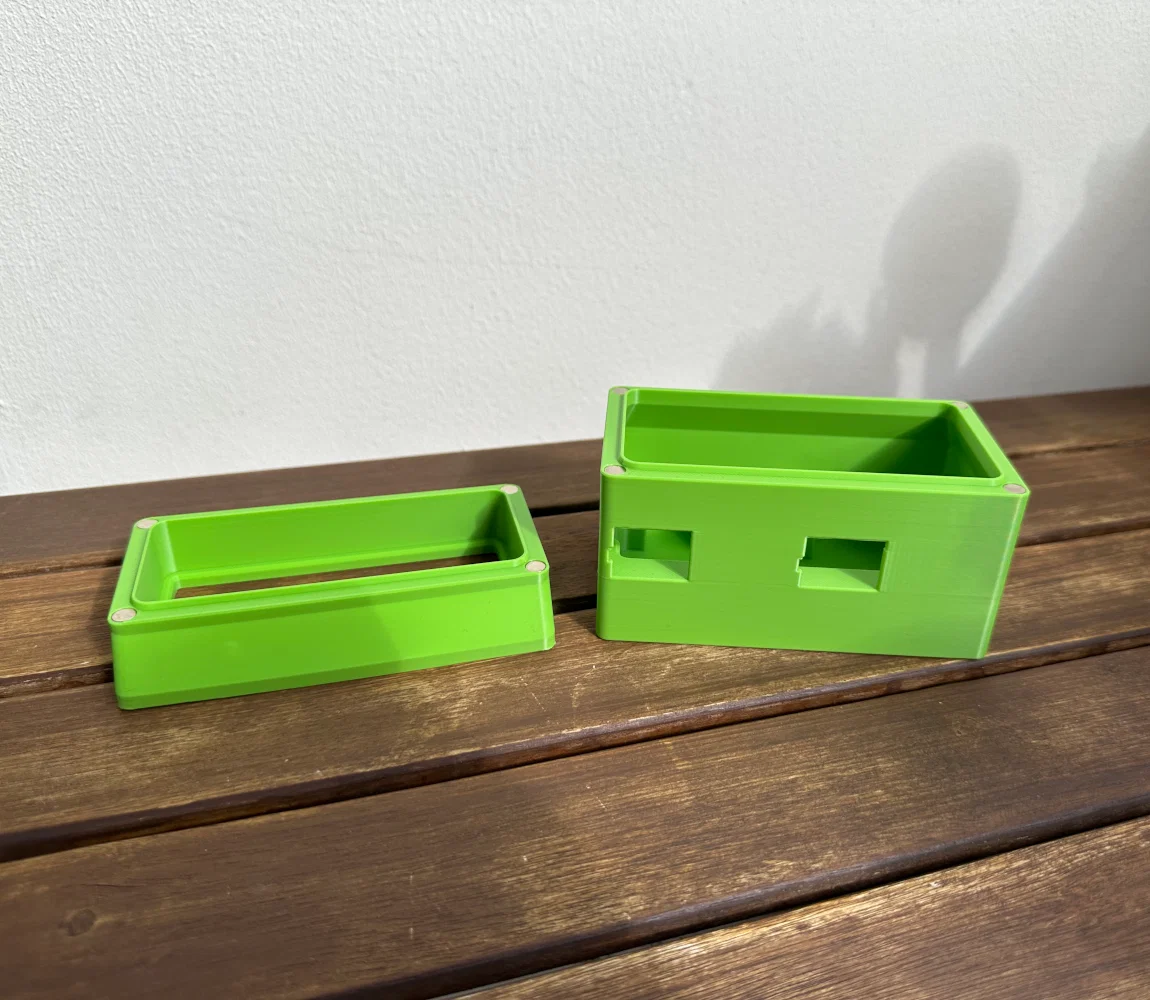

• Phần shroud:

  • Giảm đáng kể chiều cao.
  • Sử dụng lỗ nam châm 6x2mm.

Khi in các linh kiện này, bạn nên sử dụng kèm các hộp carbon lớn hơn và hộp hepa nhỏ hơn của mình, vì chúng đã được tối ưu hóa cho cấu hình này.
