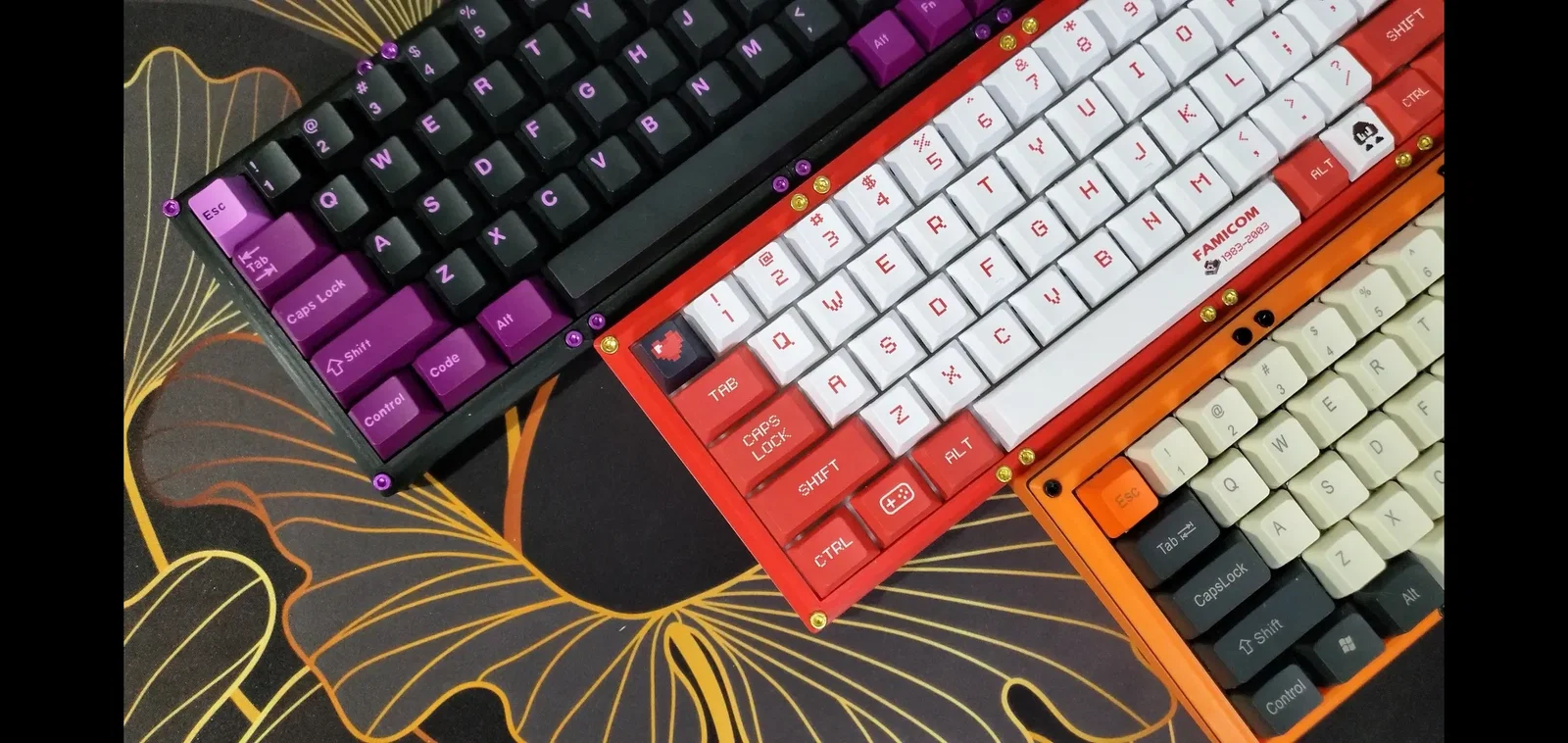

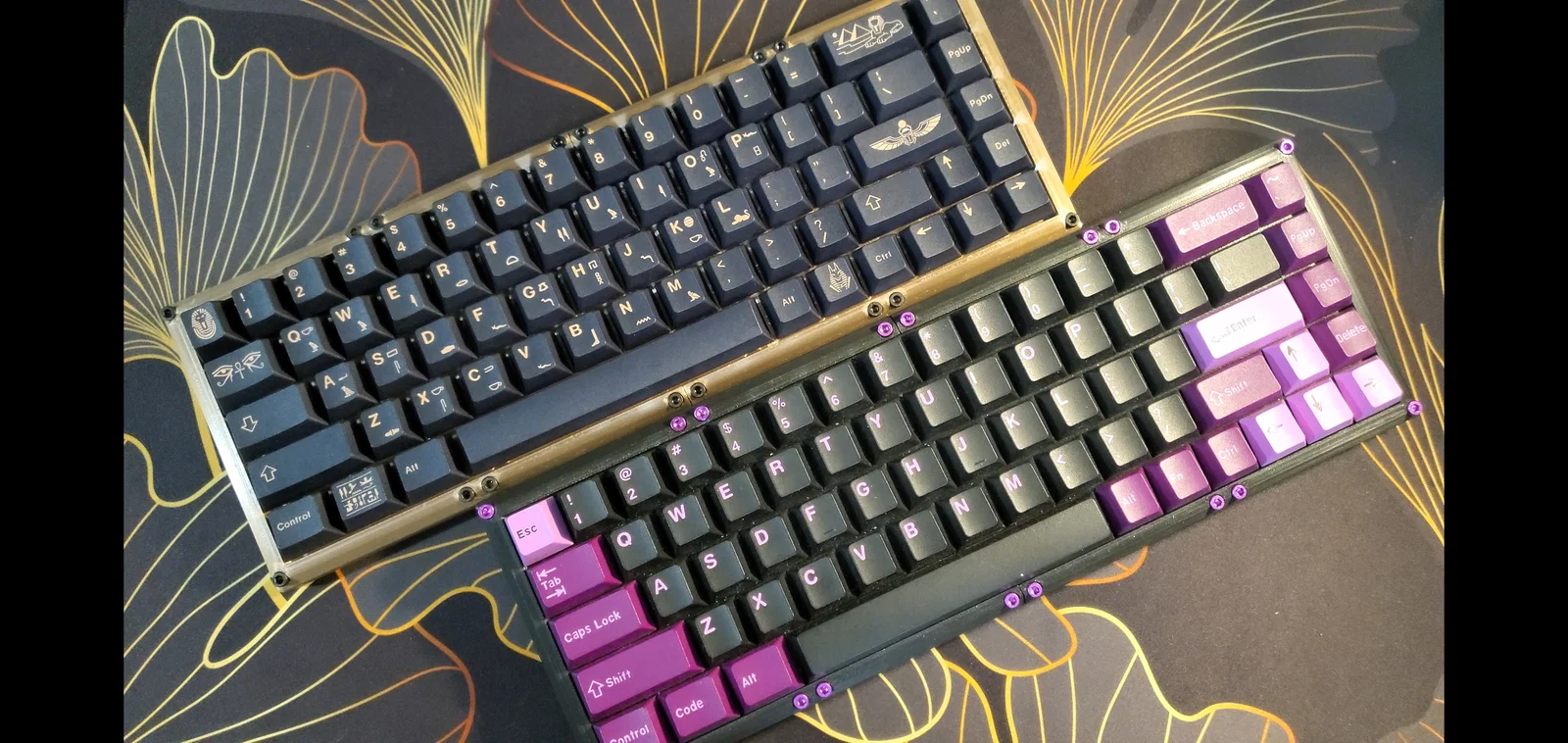

Bàn phím cơ 68 phím (65%) - MECHANICAL KEYBOARD - 68 KEY - 65%

Remix từ Clueboard / FC660m 66% Mechanical Keyboard v2 (Bản in 3D, handwired) Tác giả admin

Tác giả MadModLabs

Lượt tải
1.602
Lượt thích
259
Lượt coi
10.282

File 10 2,4 MB

  • ANSI_Plate_Left_1777821442.stlSTL · 256,7 KB
  • ANSI_Plate_Right_1777821443.stlSTL · 263,9 KB
  • BottomRight_1777821444.stlSTL · 188,4 KB
  • BottomMiddle_1777821445.stlSTL · 260,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Vui lòng xem hướng dẫn lắp ráp cho dự án này:

Update 10/31/2022: Đã thêm phiên bản plate layout ISO.

Bàn phím này là bản chỉnh sửa từ một mẫu bàn phím in 3D ban đầu do user Thingiverse Fumbucker thiết kế: https://www.thingiverse.com/thing:3010436

Bản build này dùng Teensy 2.0 và QMK firmware. Nếu bạn muốn flash firmware đi kèm, nhớ đảm bảo phần đi dây của bạn khớp với sơ đồ wiring diagram được đính kèm.

Bạn sẽ cần:
1 - Teensy 2.0
68 - diode 1N4148
68 - switch mechanical keyboard theo sở thích
Một bộ keycap tương thích
3 - stabilizer plate mount loại 2u
1 - stabilizer plate mount 6.25u cho phím spacebar
1 - USBC Breakout board
8 - ốc M3 dài 12mm
8 - ốc M3 dài 20mm
16 - đai ốc M3
Một ít dây điện và (có thể) thêm chân cao su cho phần đáy

3D PRINTING SETTINGS

Vật liệu: PLA
Infill: 20%
Layer Height: .2mm
Supports: Không
