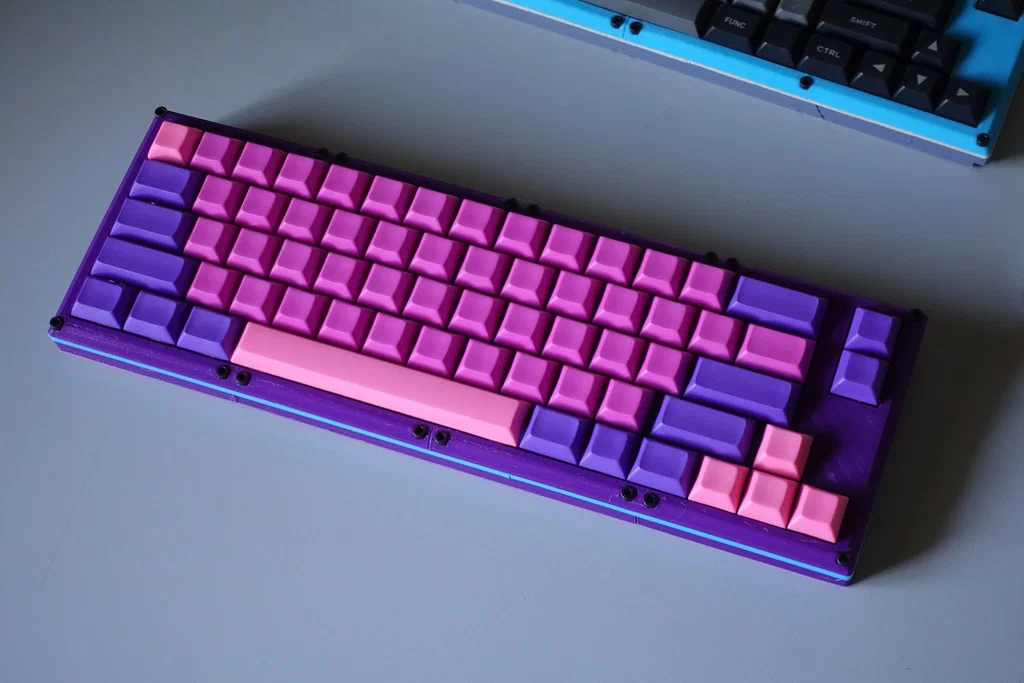

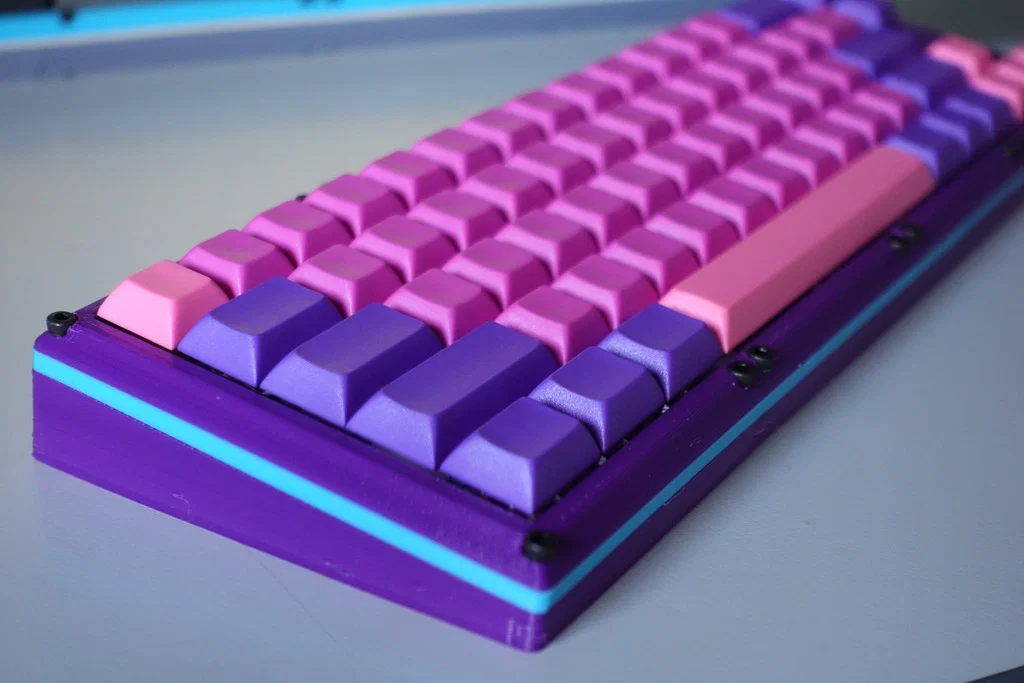

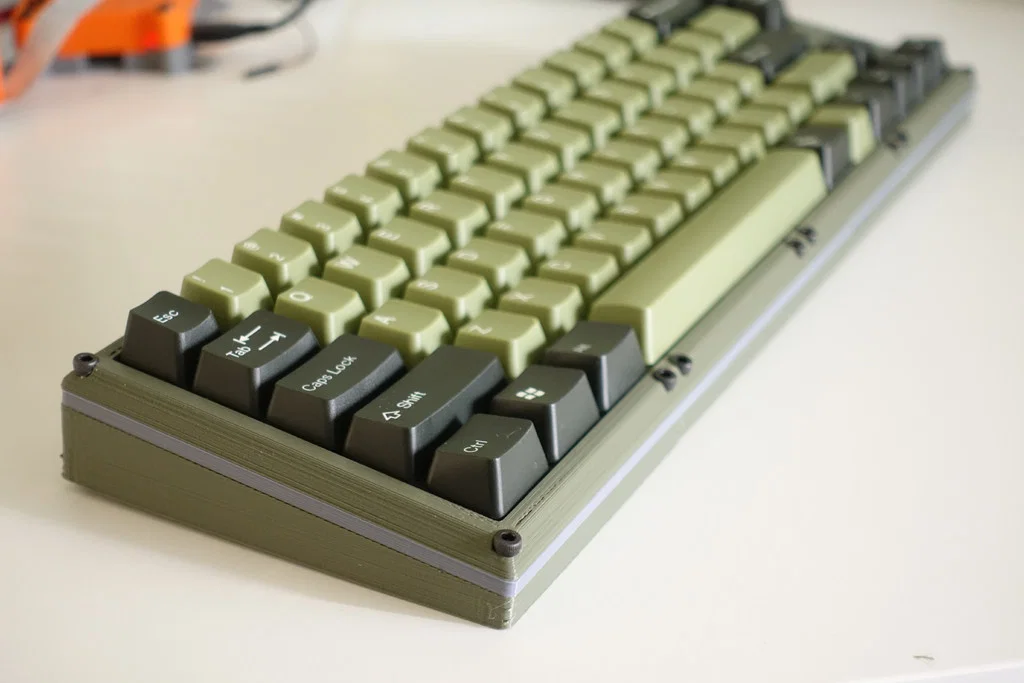

Clueboard / FC660m 66% Mechanical Keyboard v2 (Bản in 3D, handwired)

Trước khi in

Đây là một phiên bản mới hơn của chiếc keyboard này, có tuỳ chọn hỗ trợ OLED.

In ấn

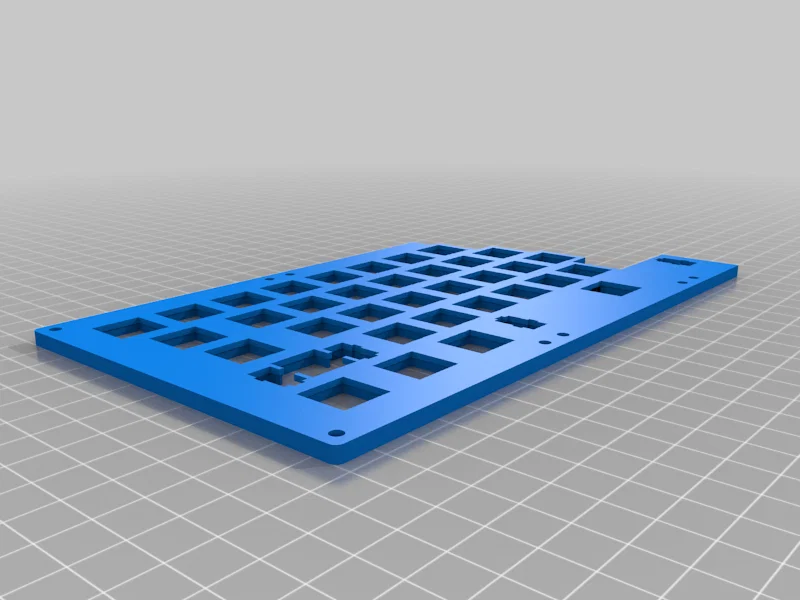

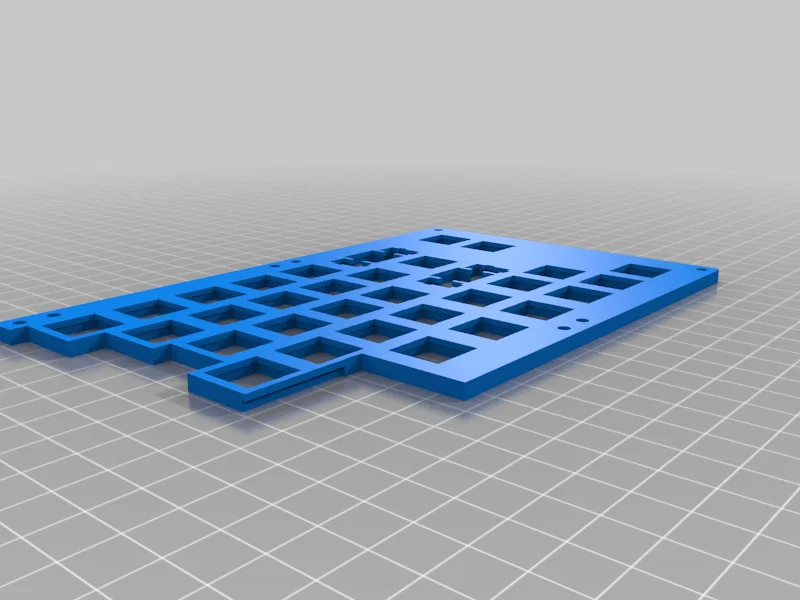

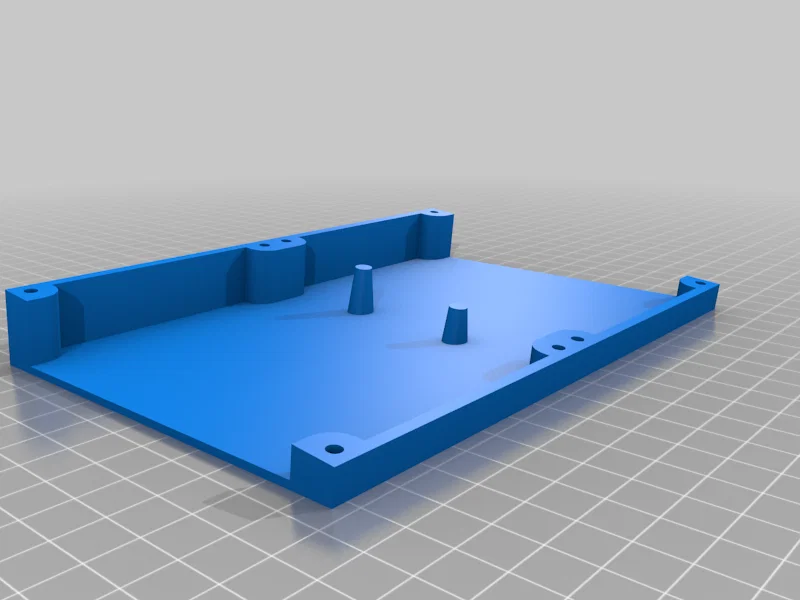

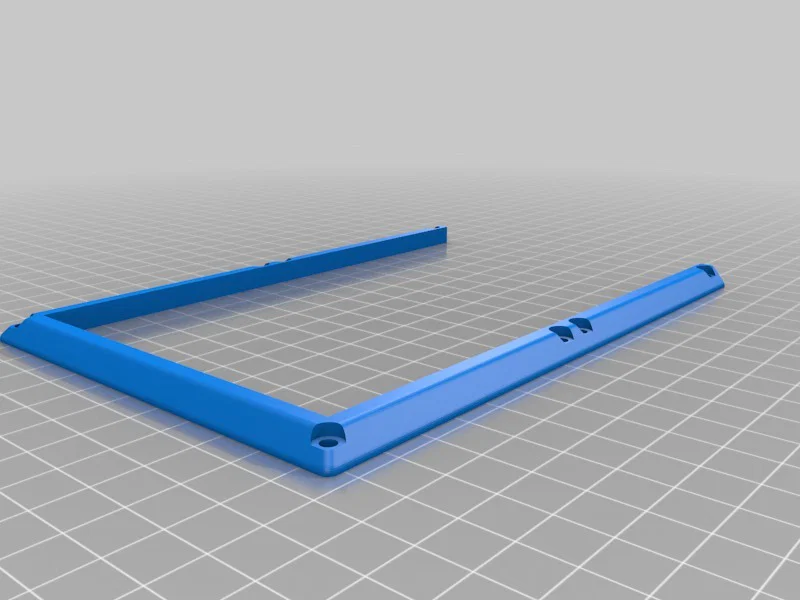

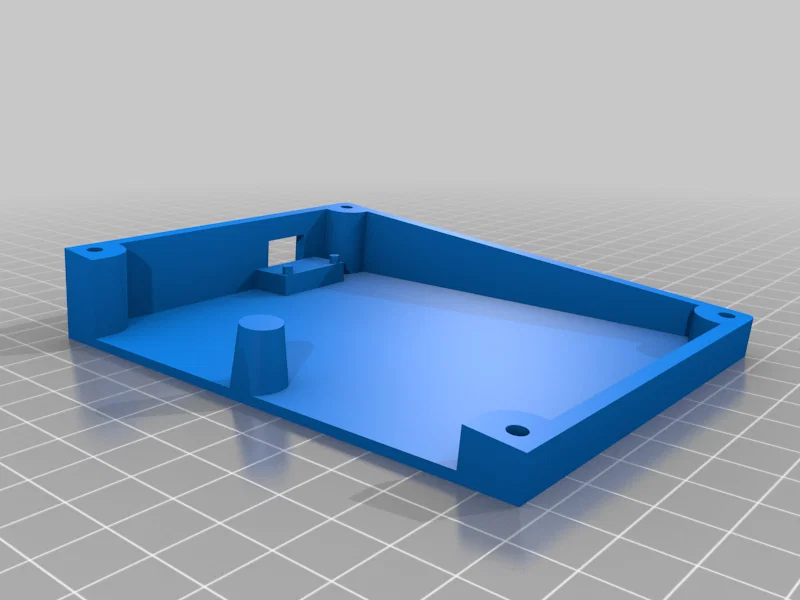

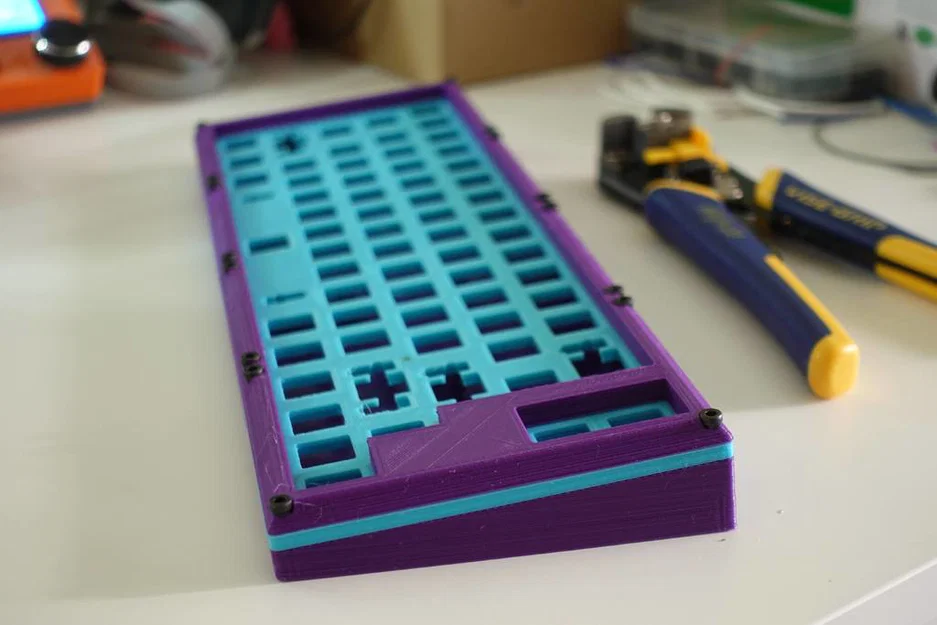

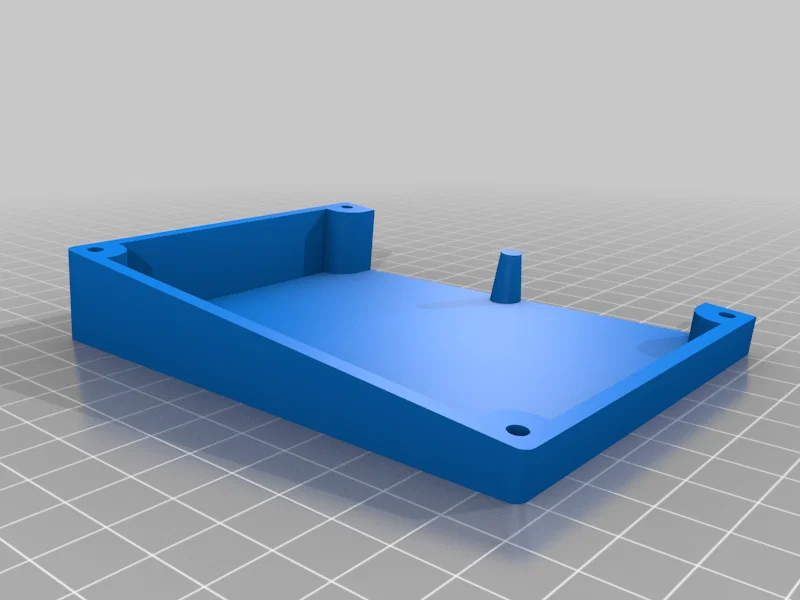

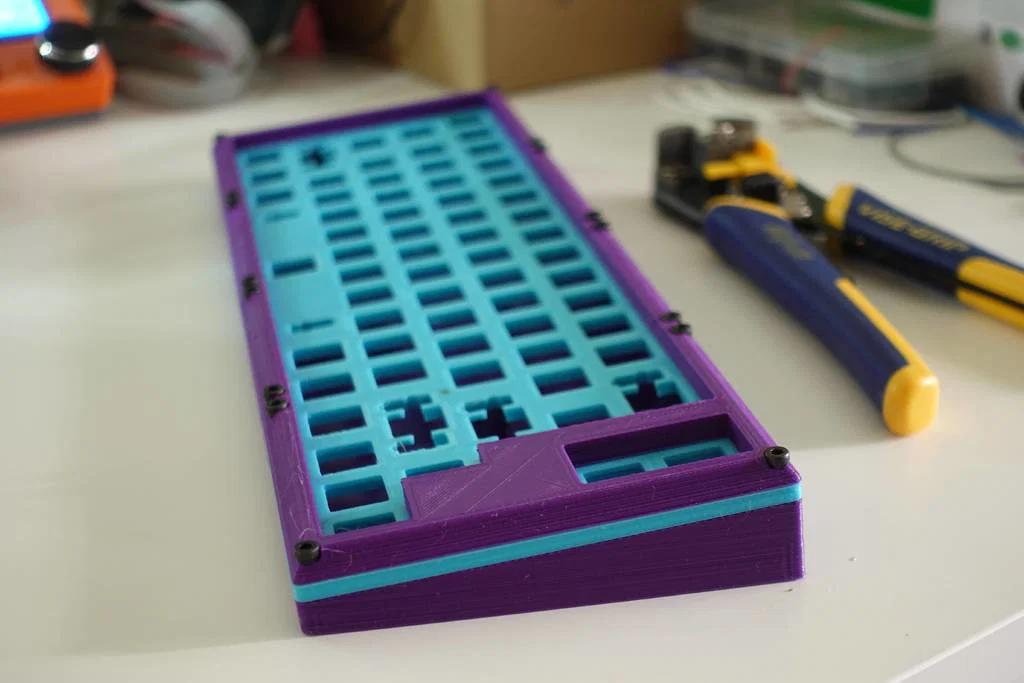

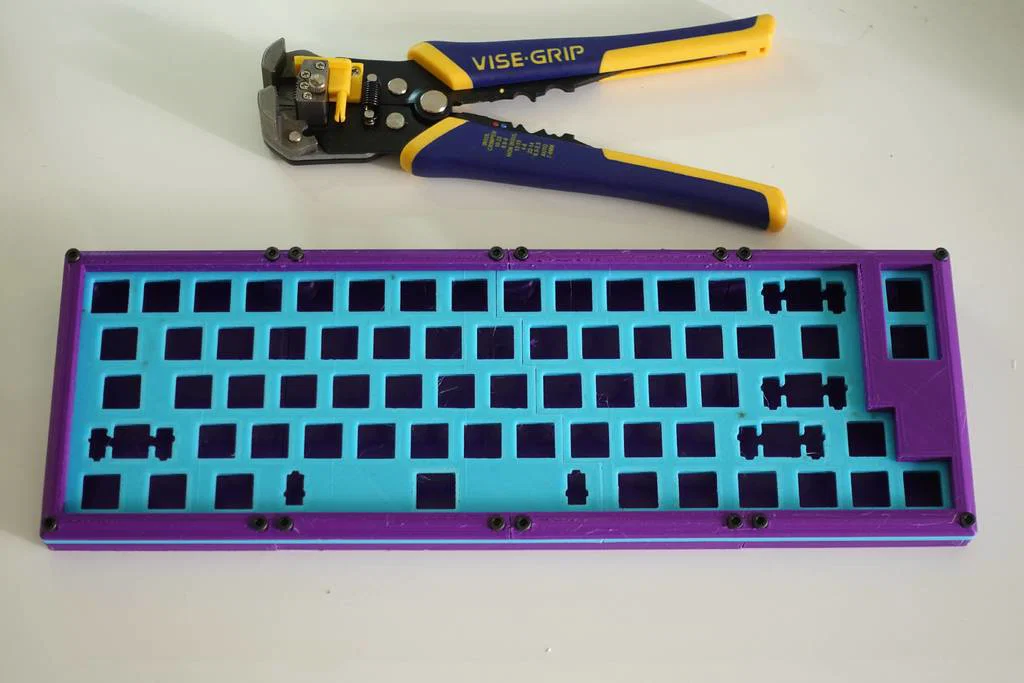

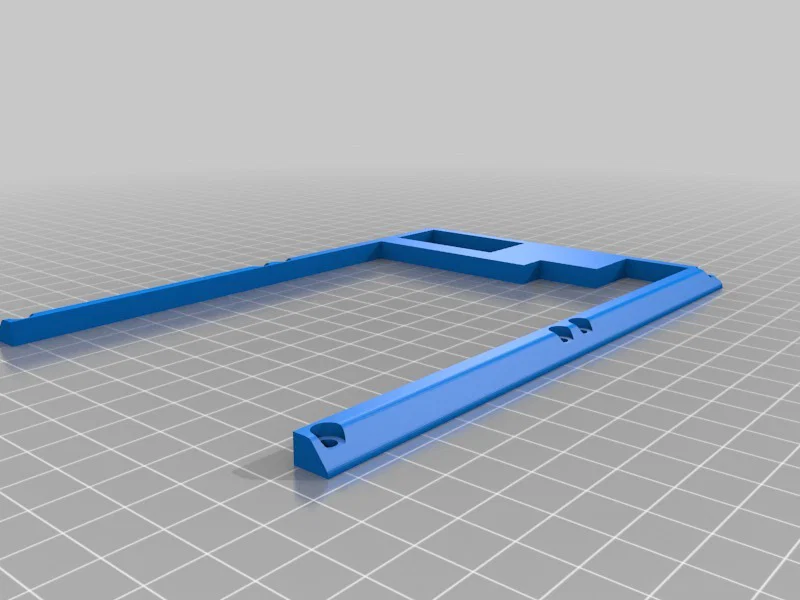

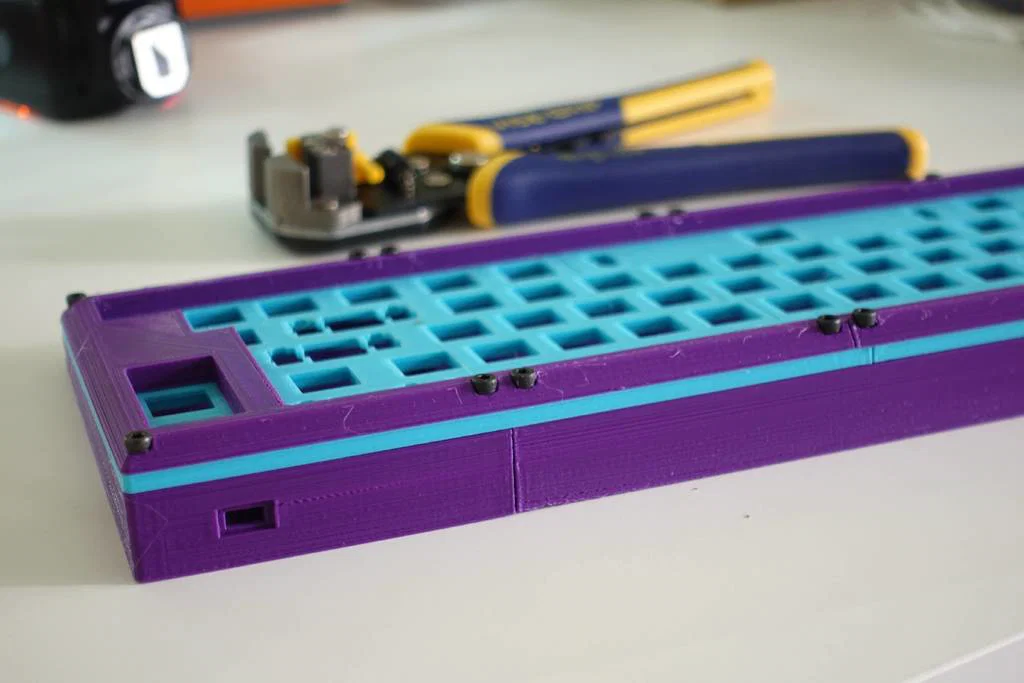

Trước khi in, nhớ canh hướng (orient) các món cho đúng. Lật các phần plate úp xuống để không bị overhang. Với các phần base, nhớ đặt phẳng trên build plate.

Mình gợi ý in thử trước một nửa hoặc một đoạn nhỏ của plate để kiểm tra độ vừa của switch. Nếu switch không vừa, kiểm tra lại calibration của máy in hoặc chỉnh scale/kích thước trong slicer.

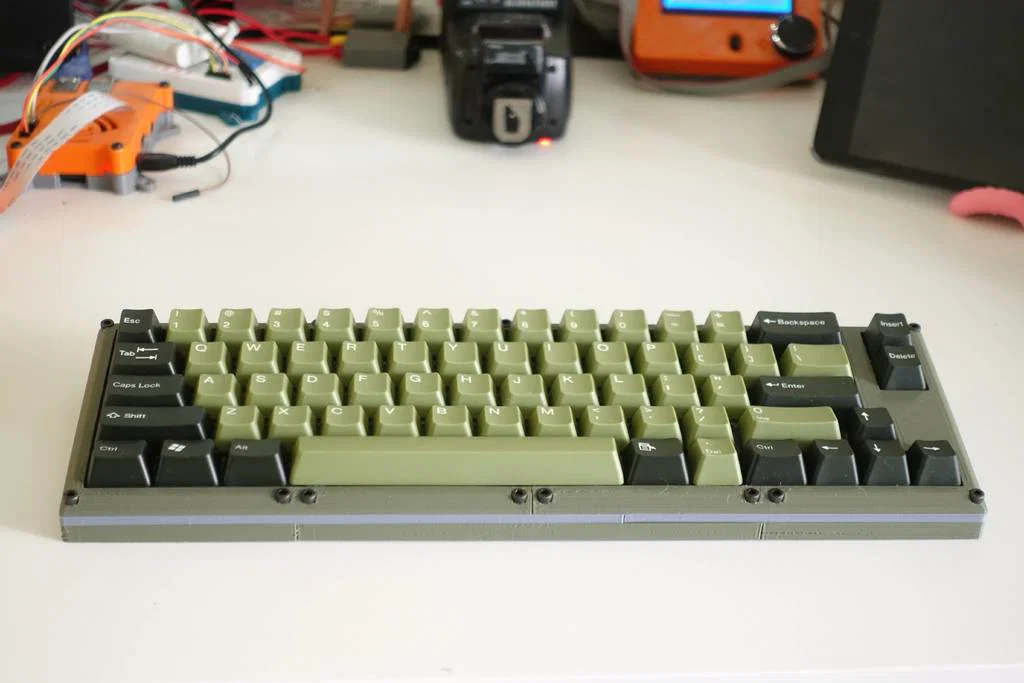

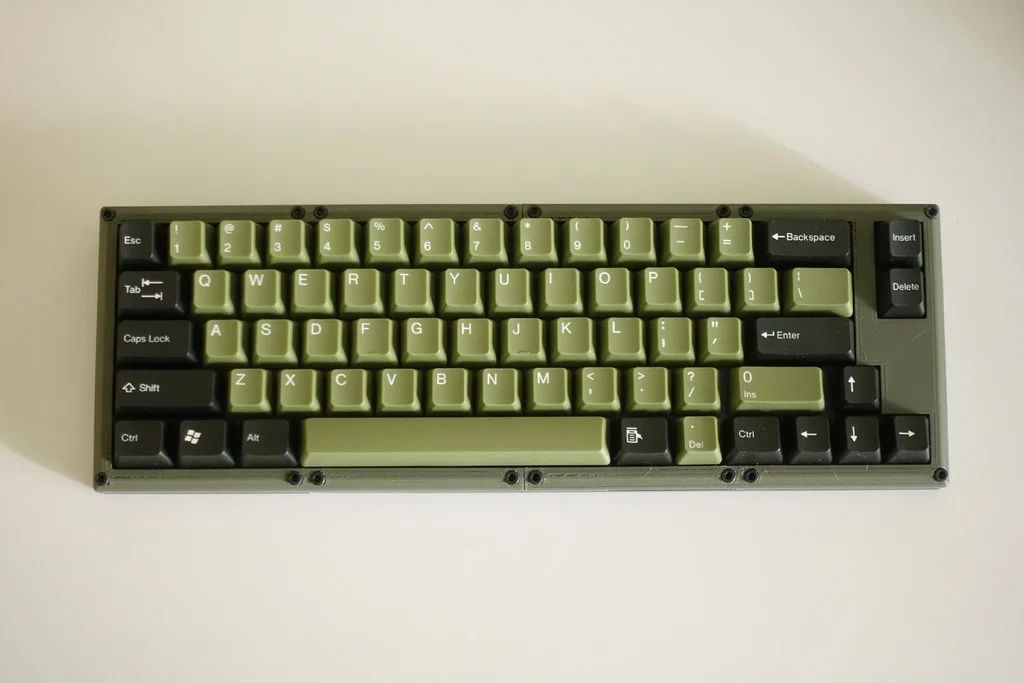

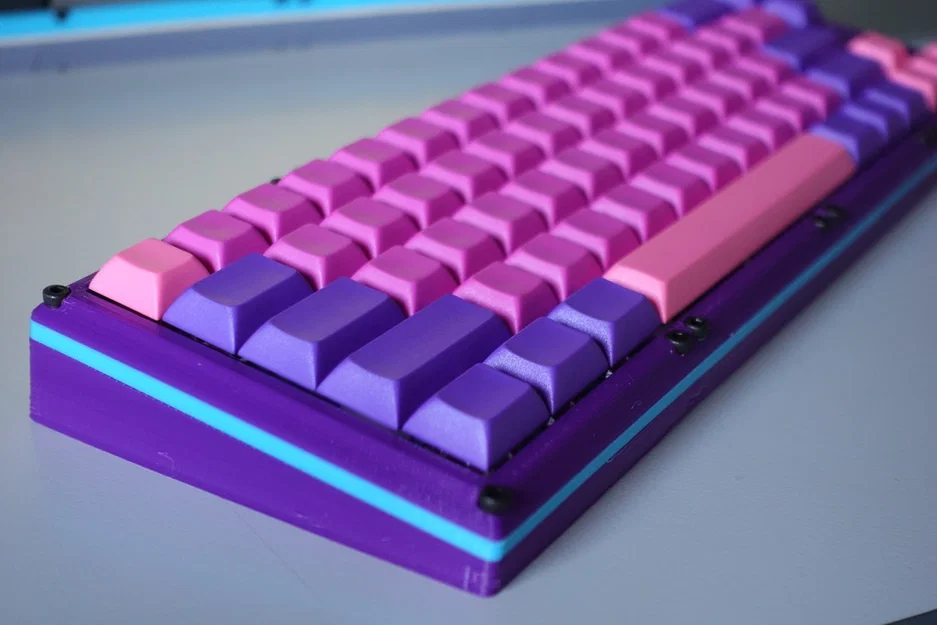

Nhật ký lắp ráp (build log) mẫu

Amazing build log bởi MattInFl

• In rất gọn và hàn cũng đẹp.
  • Tới cả dây bên trong còn match với bộ keyset. Quá đã.
• Dùng matrix rev1

Hectic video bởi Mad Mod Labs

• Dùng một bản từ thiết kế này

Xem build log của mình

• Có thể không qua nổi máy soi x-ray ở sân bay

Linh kiện

• MCU ví dụ: Teensy 2.0, Pro Micro, v.v...
• 66* Diodes (mình dùng 1N4148)
• 66* Key switches
• 4* Cherry stabiliser plate mount 2u
• 1* Cherry stabiliser plate mount 6.25u
• Keycaps - Mình có kèm layout split right shift phòng khi khó kiếm thêm 1 phím shift 2.25u.
• (Tuỳ chọn) 1* USB daughter board
• 8* ốc và tán M3 dài 16 hoặc 12mm
• 8* ốc và tán M3 dài 20mm
• (Tuỳ chọn) Chân cao su dán (sticky rubber feet)

Đi dây (Wiring)

Dùng Teensy 2.0 có lẽ là dễ nhất vì bạn khỏi phải chỉnh sửa source code. Bạn có thể tải VIA firmware (handwired_3dp660_via.hex) trực tiếp từ website và flash luôn.

Nếu bạn chưa từng hand wire keyboard, dành chút thời gian đọc hướng dẫn hand wire của qmk.

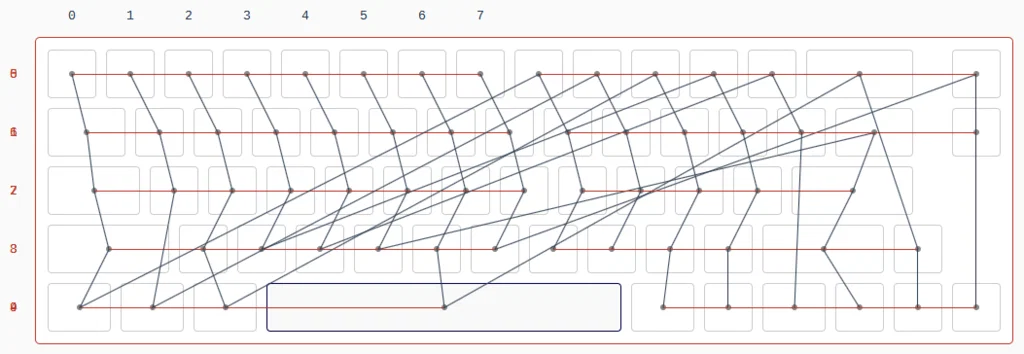

rev1 có các hàng (rows) đi từ đầu này sang đầu kia của board nên đi dây đơn giản hơn, nhưng bạn sẽ cần 21 chân (pins) nên gần như bị giới hạn ở Teensy2.0. Xem sơ đồ đi dây của Gooberpsycho. Teensy không mắc hơn Pro Micro bao nhiêu nên mình khuyên dùng cái này.

rev3 có rows bị tách ở giữa board. Nó hơi rối và có thể sẽ “bầy hầy” hơn khi đi dây, nhưng chỉ cần 18 chân nên có thể làm được trên Arduino Pro Micro.

Firmware

Vui lòng đọc tài liệu qmk về cách thiết lập môi trường build qmk.

Changelog

Cập nhật 2021-10-17

Từ lúc đăng thiết kế này, qmk đã thay đổi và giờ dùng file json để định nghĩa layout keyboard và wiring. Vui lòng kiểm tra file json có layout và các pins đã được khai báo. Một lần nữa, cân nhắc rev1 nếu bạn dùng breakout board lớn hơn như teensy 2++.

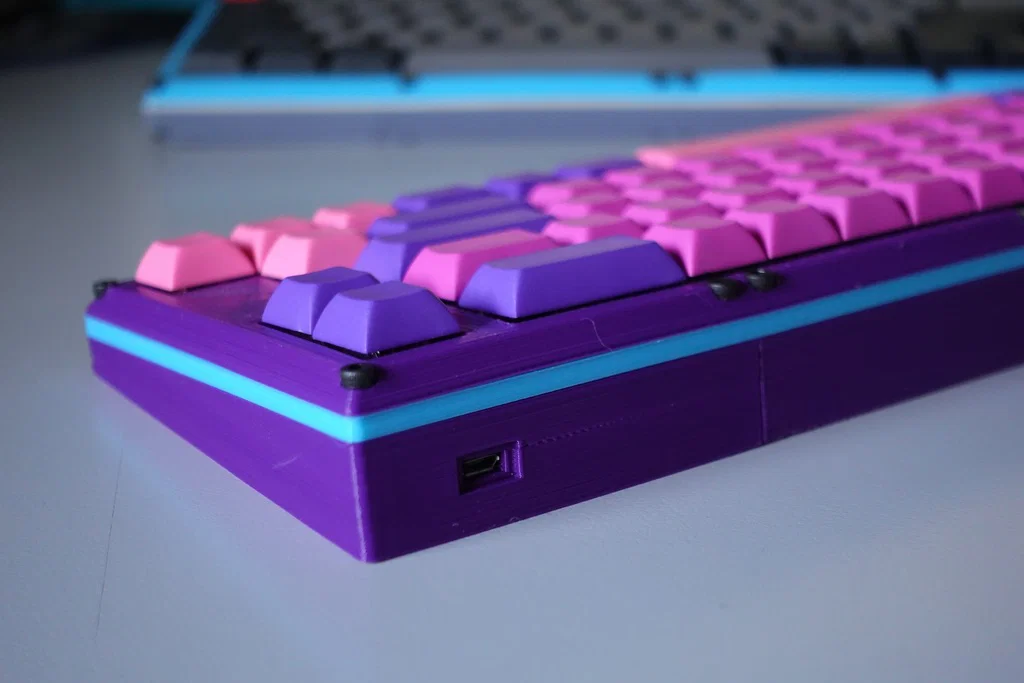

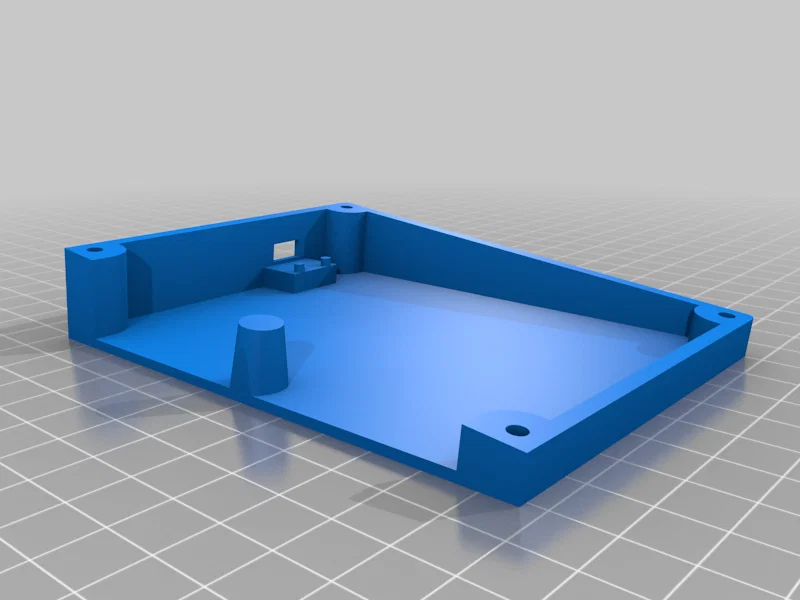

Mình cũng đã cập nhật thiết kế để gắn được mini-B breakout board.

Cập nhật 2021-11-28

Đã upload firmware clueboard_66_rev4_via_teensy2pp.hex để bật VIA nếu bạn dùng Teensy2++ và đi dây theo kiểu rev3.

Cập nhật 2021-11-29

Đã kèm plate có right split shift.

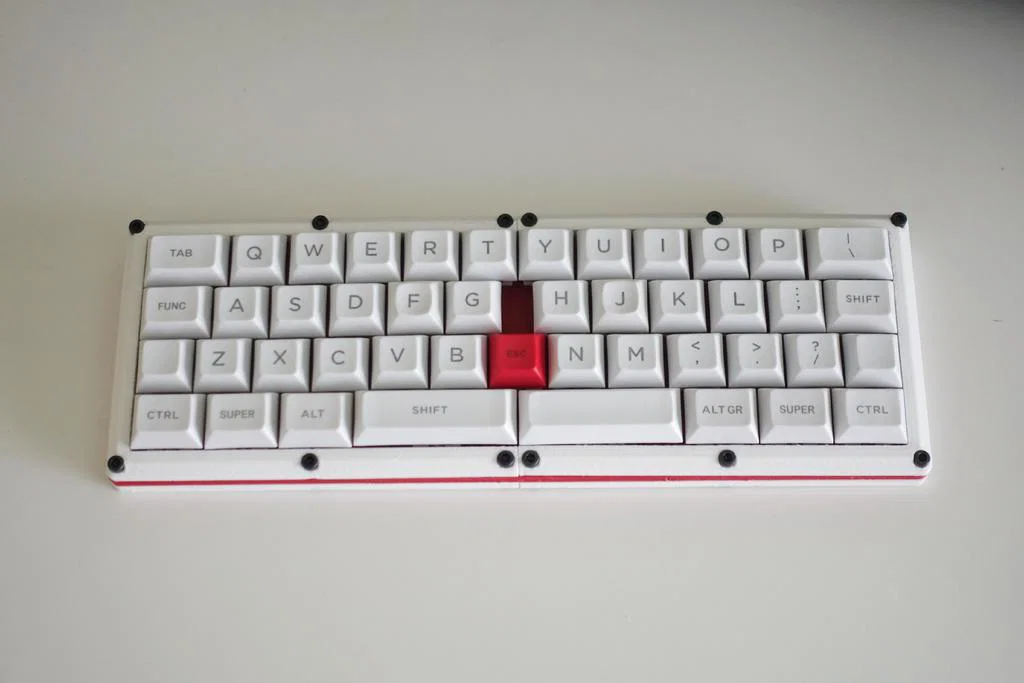

Xem thử chiếc keyboard này nếu bạn muốn loại nhỏ hơn. Có sẵn firmware tương thích VIA.
