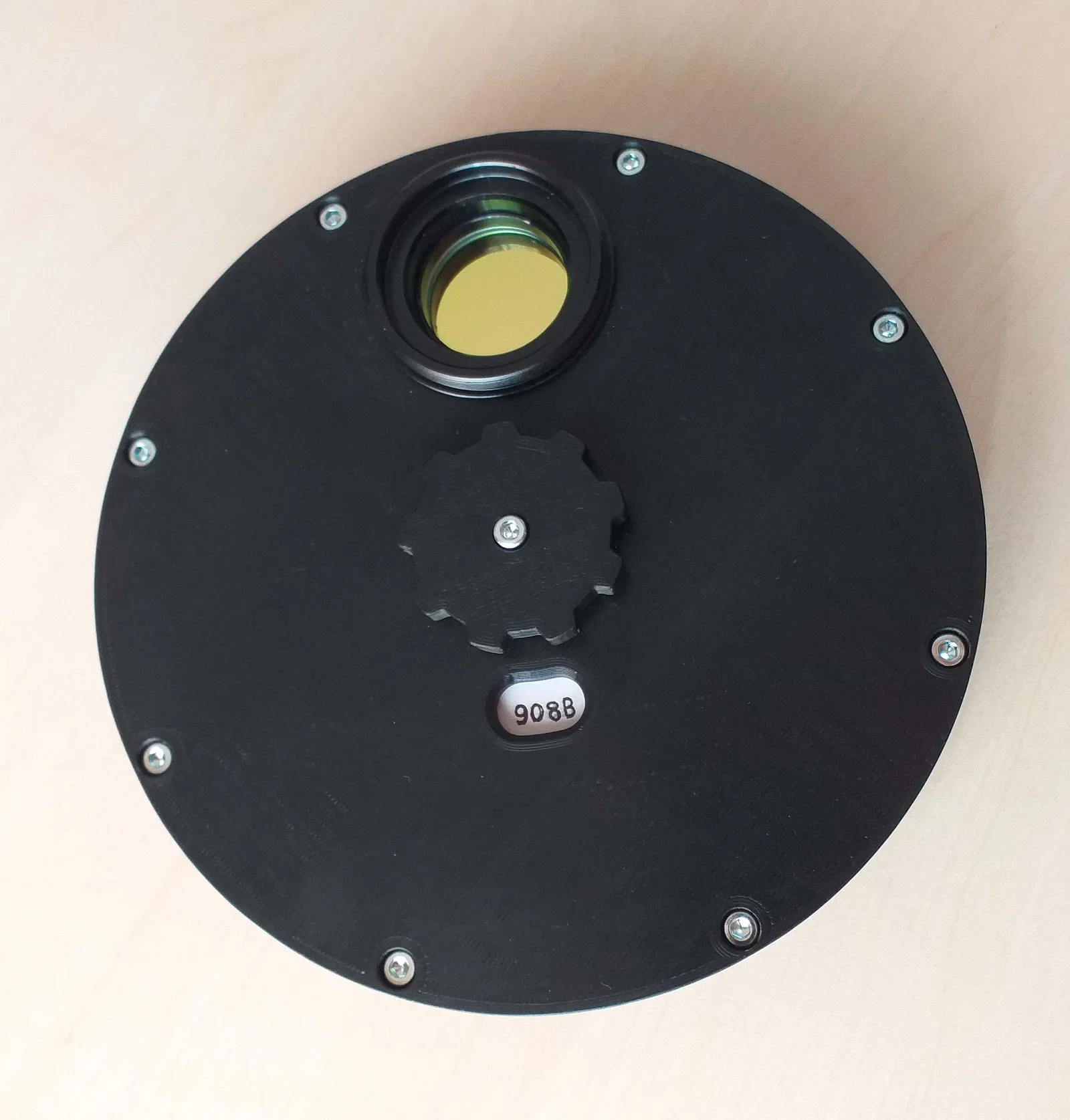

Bánh xe filter thủ công (9 x 1,25”)

Bánh xe filter thủ công 9 vị trí cho filter đường kính 1,25".

Thiết bị của mình khá nặng và thú chơi thiên văn thì cũng hơi tốn kém, tùy mức độ bạn muốn đầu tư. Vì mình thích tự làm, nên mình thiết kế bánh xe filter thủ công này với 9 vị trí. Có thể nó nhỏ hơn, nhẹ hơn và rẻ hơn so với các mẫu thương mại.

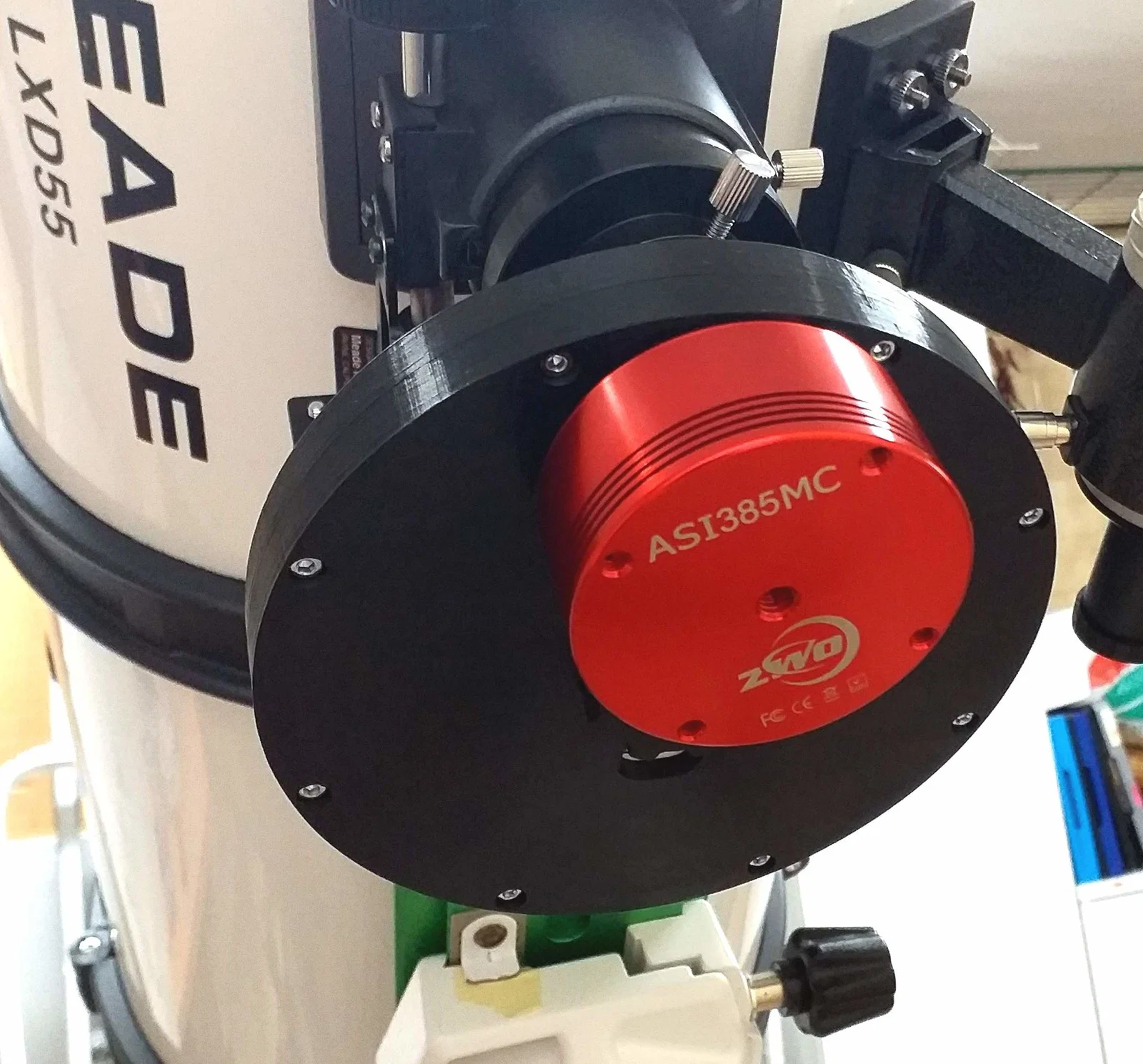

Nó hoạt động rất ổn cho quan sát trực quan và với các camera CCD nhỏ (chụp thiên văn hành tinh và Mặt Trăng). Mình chưa thử với các camera nặng hơn (có làm mát).

Mình làm 2 phiên bản. Một phiên bản (mec) dùng các adapter nhôm thương mại, cần gia công như bạn sẽ thấy bên dưới; và phiên bản còn lại là in luôn các adapter. Nếu phần ren M42 in ra nhìn ổn thì dùng cũng tốt như vậy.

Bánh xe filter được thiết kế để in bằng ABS (mình dùng Fillamentum ABS Extrafill Traffic Black), nhưng in bằng PETG (Prusament PETG Jet Black) cũng chạy rất ngon. ABS cứng cáp hơn chút nhưng in khó hơn.

Mình sẽ để các file được cấu hình theo PETG. Mình cũng lưu ý là máy in của bạn cần được bảo trì tốt và hoạt động thật ổn để đạt dung sai chế tạo (manufacturing tolerances) đẹp.

Khối lượng của bánh xe filter khi lắp hoàn chỉnh (không gắn filter và không gắn CCD) là 215 gr.

                                                                                Fig -1

                                                                       Fig - 2

Vật liệu cần thiết:

                x8           Vít M3x16 DIN912 (ISO 4762)

                x1           Vít M3x20 DIN912 (ISO 4762)

                x9          Ê-cu M3 DIN934 (ISO 4032)

               x27         Vít Ø2.9x6.5 mm DIN7981 (ISO 7049) hoặc tương tự (để cố định các filter)

               x27         Long đen M3 DIN125 (ISO 7089)

Các bước lắp ráp:

1 – Vỏ ngoài

      Phiên bản 1 (dùng adapter thương mại đã gia công):

      Gia công các adapter theo hướng dẫn ở các hình sau:

       In/làm các chi tiết carcassa_1 và carcassa_2_mec

      Phiên bản 2 (tất cả đều in):

      In/làm các chi tiết carcassa_1, carcassa_2, adaptador_1 và adaptador_2.

Các bước tiếp theo giống nhau cho cả hai phiên bản.

2- Cố định các adapter. Đảm bảo các chi tiết ngồi đúng vị trí và bôi keo dọc theo rãnh phía trong. Mình dùng cyanoacrylate (keo CA) và xịt activator SF7455. Cách này giúp keo thấm vào khe giữa các chi tiết lúc đầu, sau đó xúc tác làm keo đóng rắn và tạo lớp dày. Bạn cũng có thể dùng keo epoxy. Nhớ lau sạch phần keo dư.

Cả đường keo lẫn các phần nhôm đã cắt, bạn có thể sơn đen mờ để tránh phản xạ.

3 – Làm sạch kỹ các lỗi/ba via của bản in và đảm bảo lắp đúng giữa posicionador và carcassa_1.

4 – Làm tương tự với cặp posicionador và tambor. Rất quan trọng là đừng ép/kẹt các chi tiết khi lắp. Bạn cần đảm bảo chi tiết posicionador vào trơn và xoay tự do, không bị cạ. Có một chút khe hở giữa các trụ (cilinders) cũng không sao.

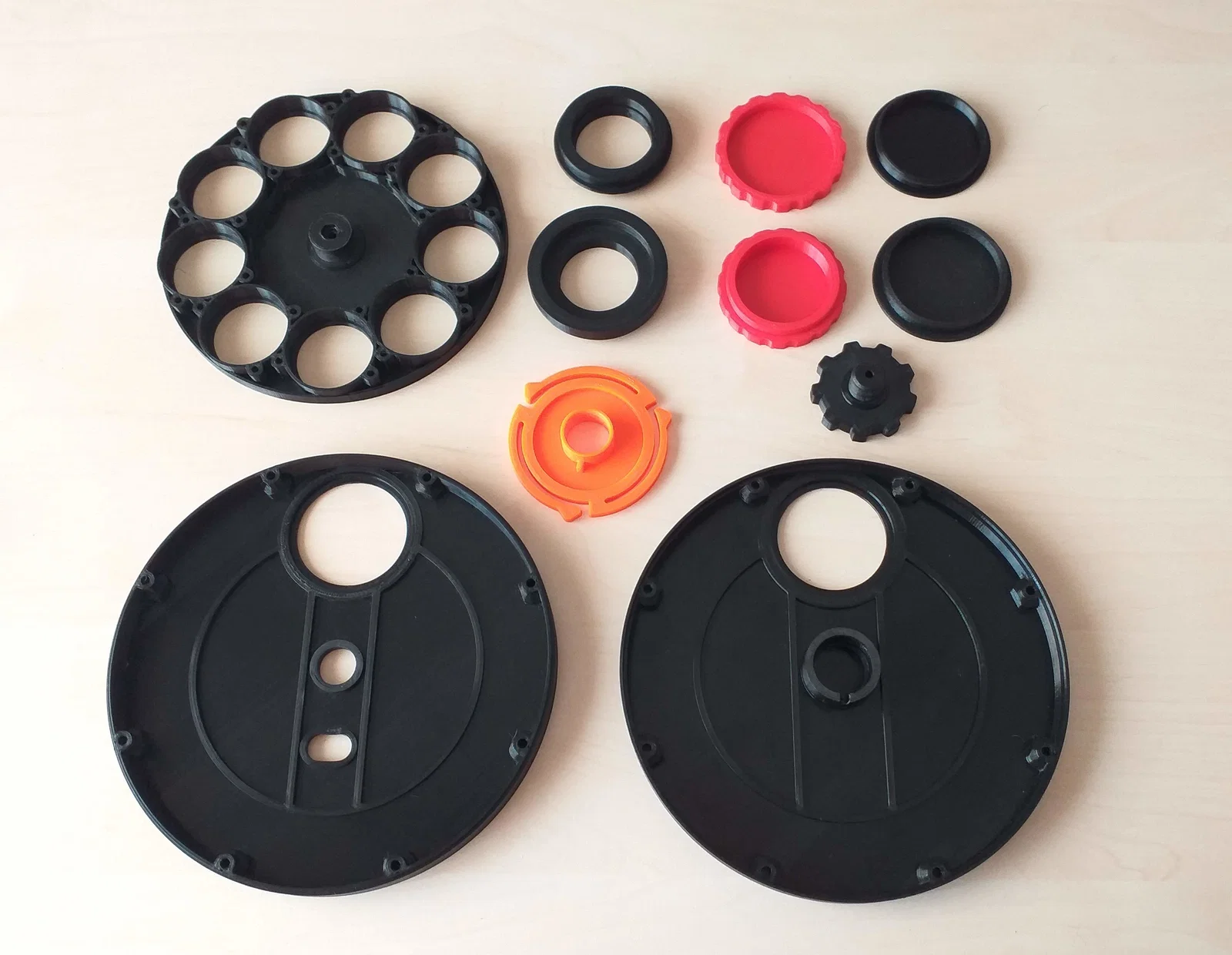

5 – Vệ sinh và lắp thử các chi tiết còn lại để kiểm tra mọi thứ đã đúng chưa.

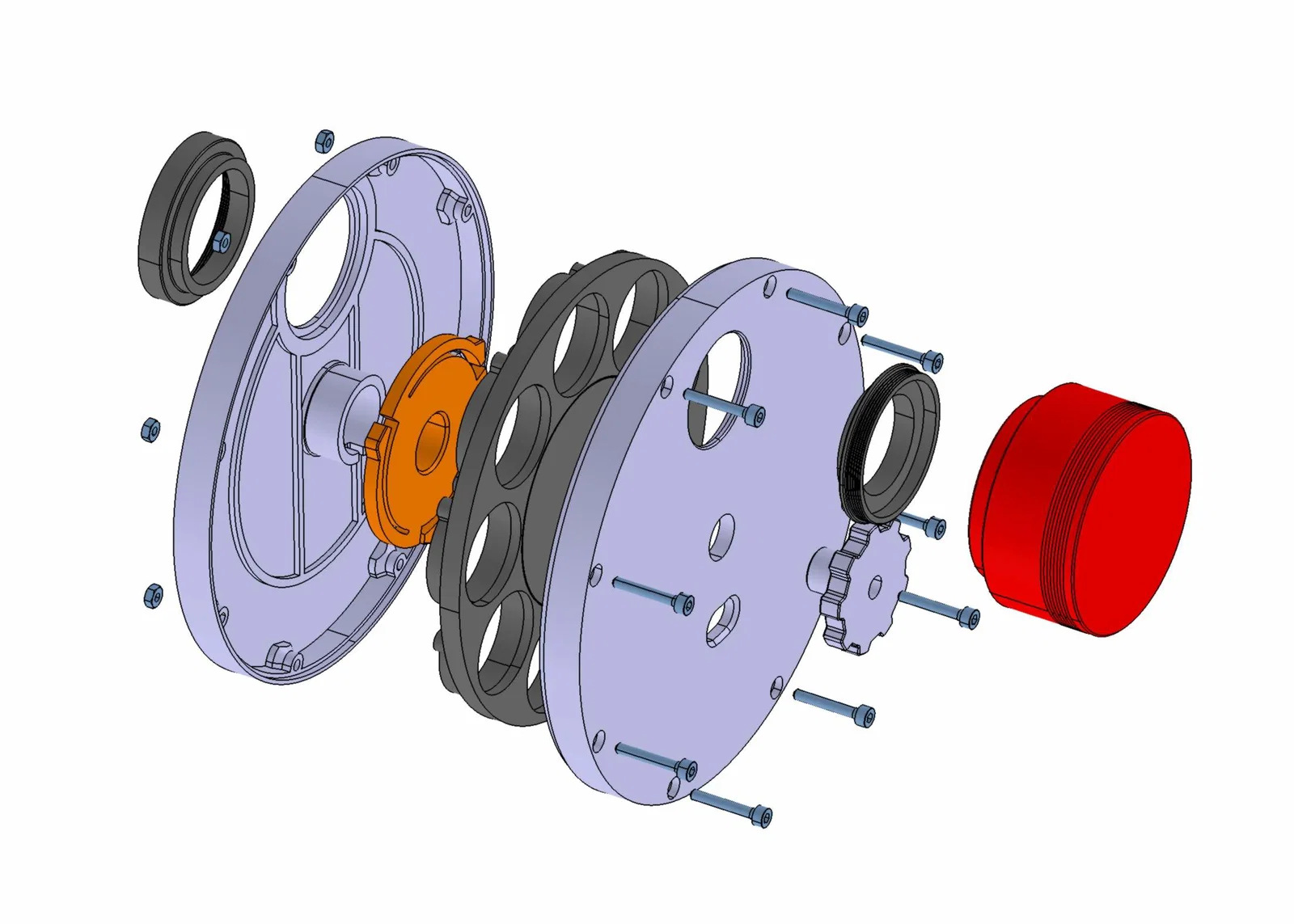

      (Xem fig - 2)

6 – Đặt 9 ê-cu vào đúng hốc của chúng và hoàn thiện lắp ráp để đảm bảo mọi thứ ổn và bánh xe quay nhẹ nhàng.

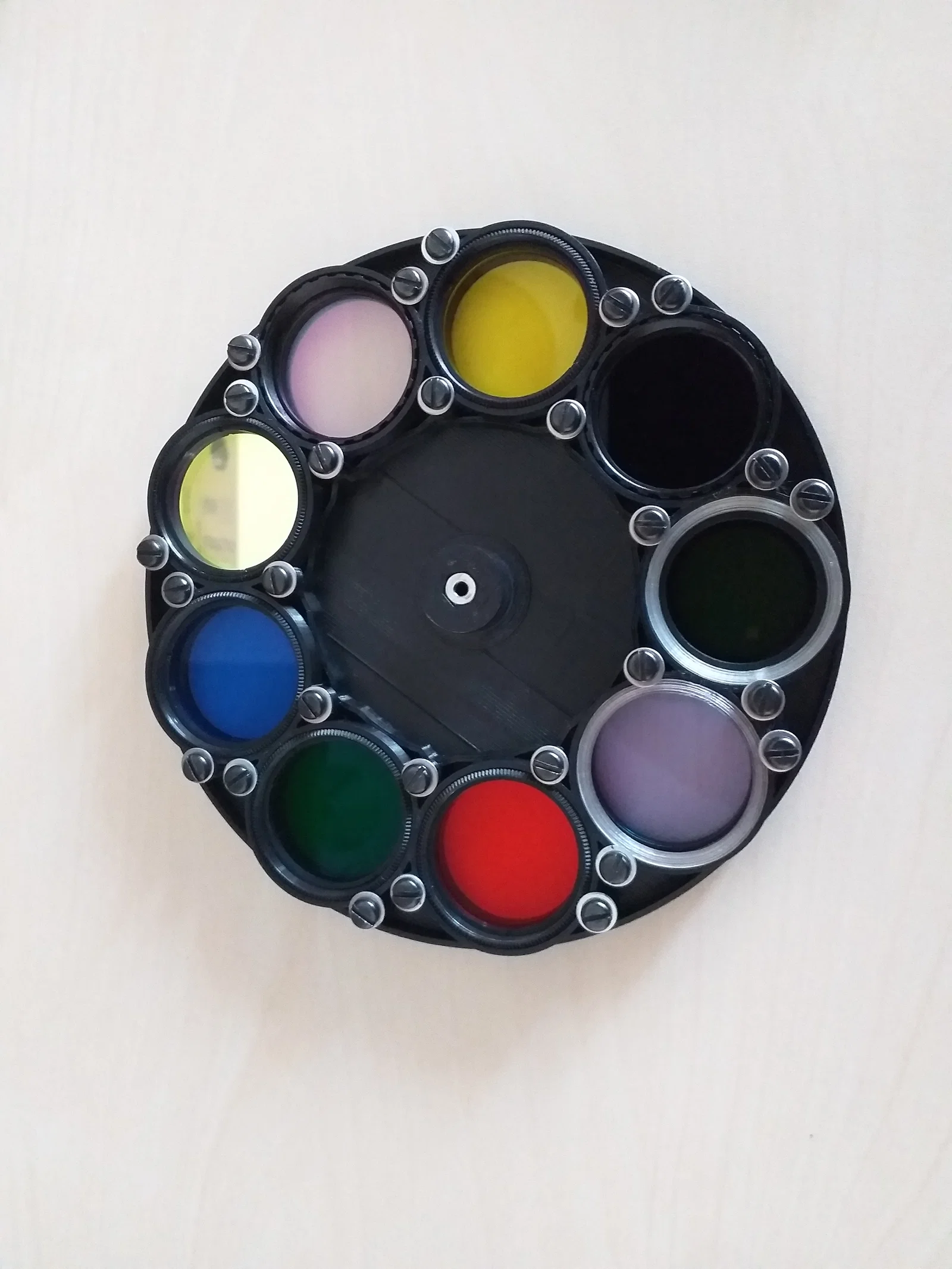

7 - Giờ bạn có thể lắp bộ filter của mình. Mình dùng filter BAADER và MEADE. Chiều cao tối đa của filter phải là 7,6 mm.

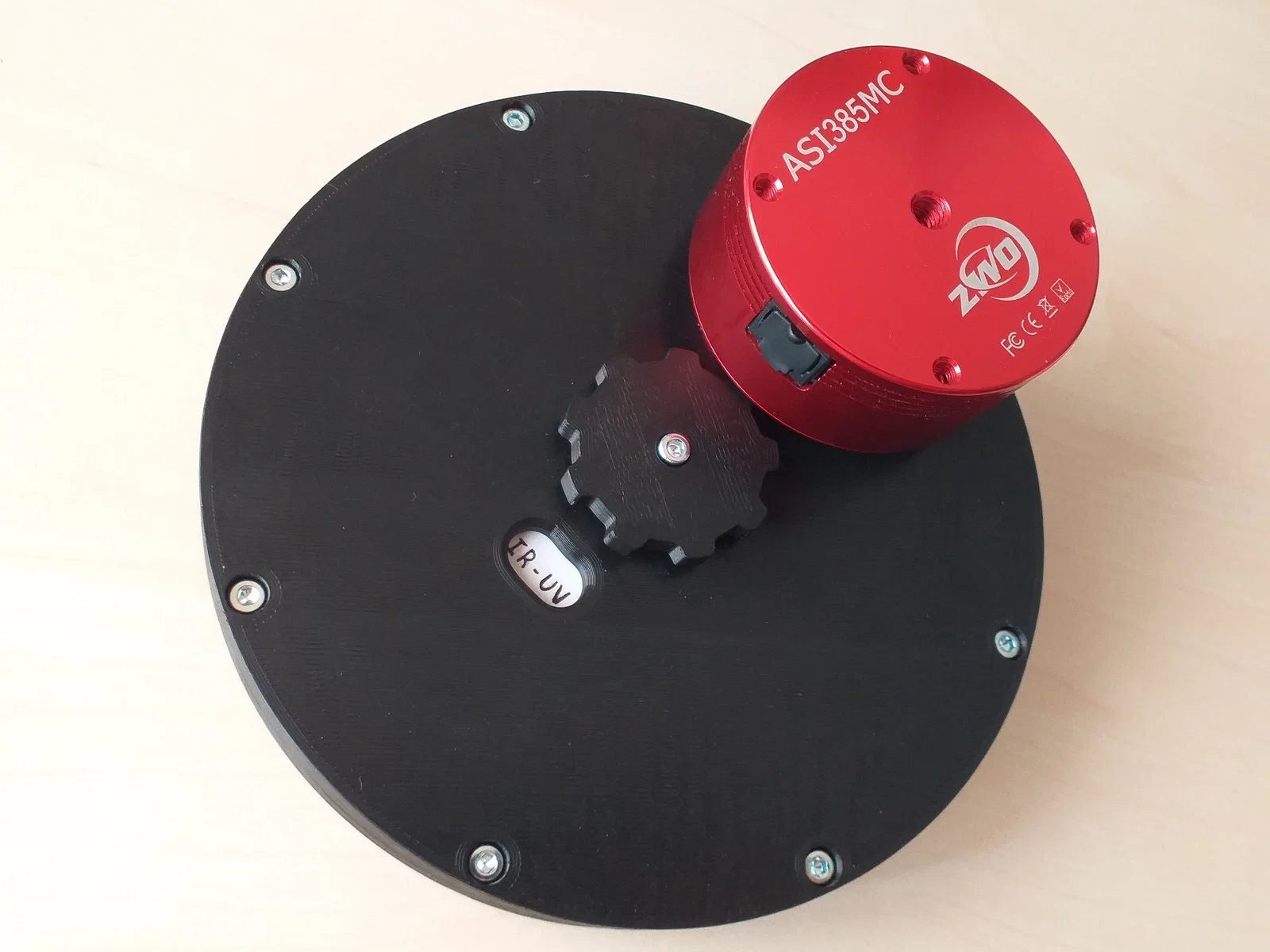

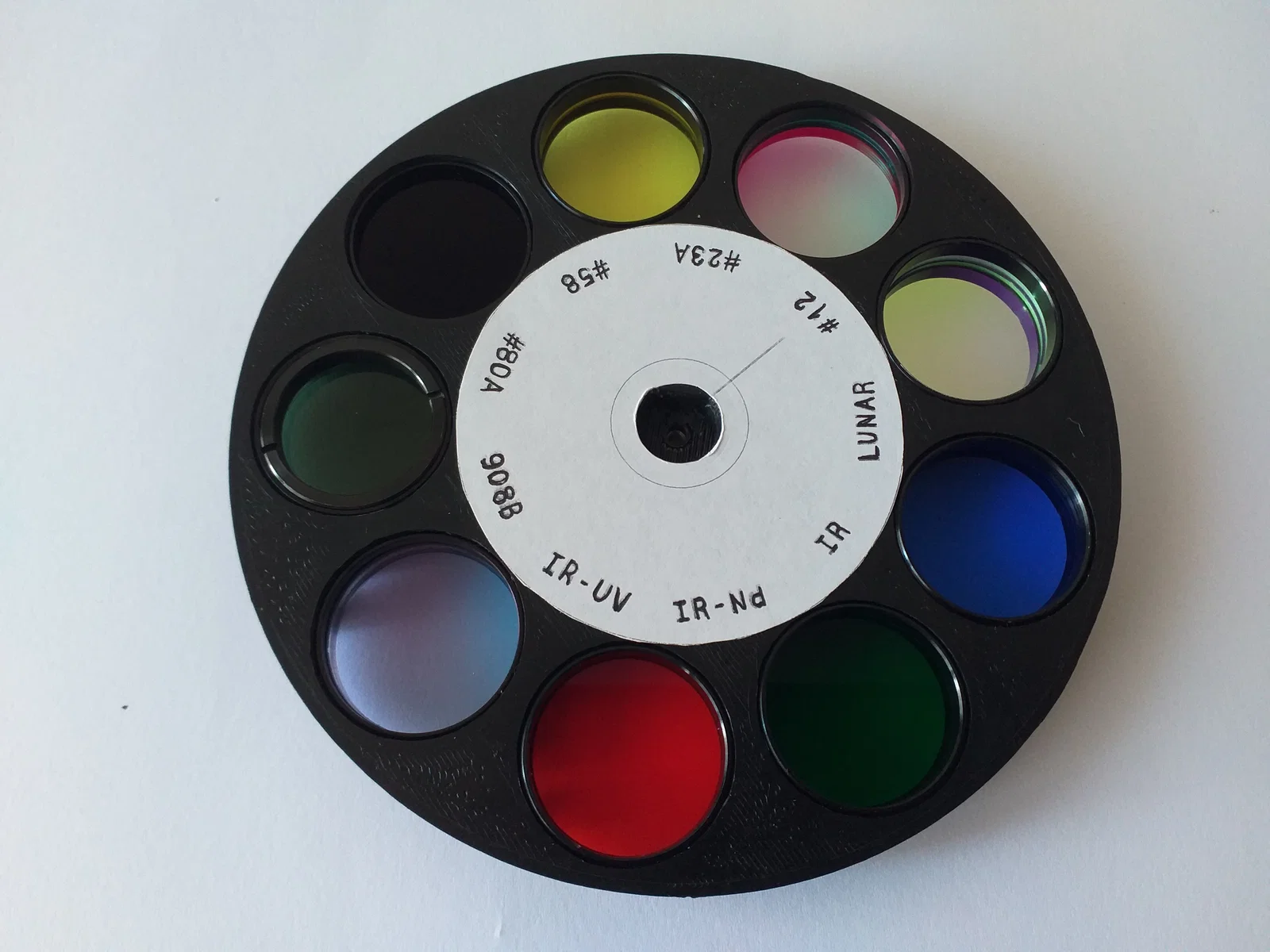

Bạn sẽ tìm thấy một template (pdf và dxf) để chỉnh tên các filter. Bạn có thể cắt ra và dán lên chi tiết tambor.

Mình cũng thêm hai vòng đệm (cala_1 và cala_2) để bù độ dày nếu bạn cần. Cả hai đều cao 1mm và sẽ cần scale theo trục Z để đạt chiều cao phù hợp. Cala_1 dùng để bù cho các filter thấp hơn 7,6 mm. Cala_2 dùng nếu bạn muốn giữ camera CCD ở một vị trí nhất định so với bánh xe filter.

Cuối cùng, mình để sẵn một số nắp để đậy kín bánh xe filter. Bạn có thể chọn giữa nắp ren cứng (M42) hoặc nắp ép bằng TPU dạng mềm (T2).

Đây là một tấm ảnh (mosaic) của Mặt Trăng chụp bằng bánh xe filter này.

                                                      “enjoy astronomy”
