Bộ lọc mặt trời cho kính thiên văn Celestron StarSense Explorer 10” Dobsonian

TUYỆT ĐỐI KHÔNG QUAN SÁT MẶT TRỜI MÀ KHÔNG CÓ CÁC BIỆN PHÁP AN TOÀN PHÙ HỢP!

Hãy đảm bảo bạn sử dụng kính lọc an toàn. Kiểm tra kỹ xem kính lọc và nắp giảm khẩu độ đã được gắn chặt vào kính thiên văn hay chưa, nếu không bạn có nguy cơ làm hỏng máy ảnh, hỏng kính thiên văn hoặc gây hại cho thị lực của chính mình.

Đây là thiết kế nguyên bản mà mình tự làm bằng Onshape (đây là thiết kế đầu tay của mình đấy!). Mình có lấy cảm hứng từ “Telescope Solar Filter Adapter” của ZCraftworks. Vì đường kính của mẫu đó không vừa với kính thiên văn của mình nên mình đã phải tự thiết kế lại. Mình quyết định kẹp tấm phim lọc vào giữa hai phần trên và dưới để tăng độ an toàn. Mình cũng làm phần ngoài tròn trịa để dễ cắt tỉa màng lọc quanh mép khung sau khi lắp ráp. Cuối cùng, mình thêm một vành ở phía trên để có thể gắn nắp chống bụi lên bộ lọc, giúp bạn cất giữ nắp ngay trên khẩu độ kể cả khi không sử dụng.

Bộ chuyển đổi này được thiết kế để vừa với khẩu độ giảm (57.5mm) của dòng kính Celestron StarSense Explorer 10” Dobsonian.

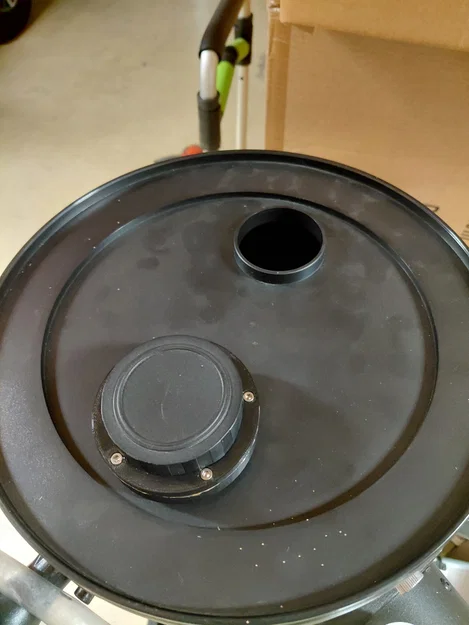

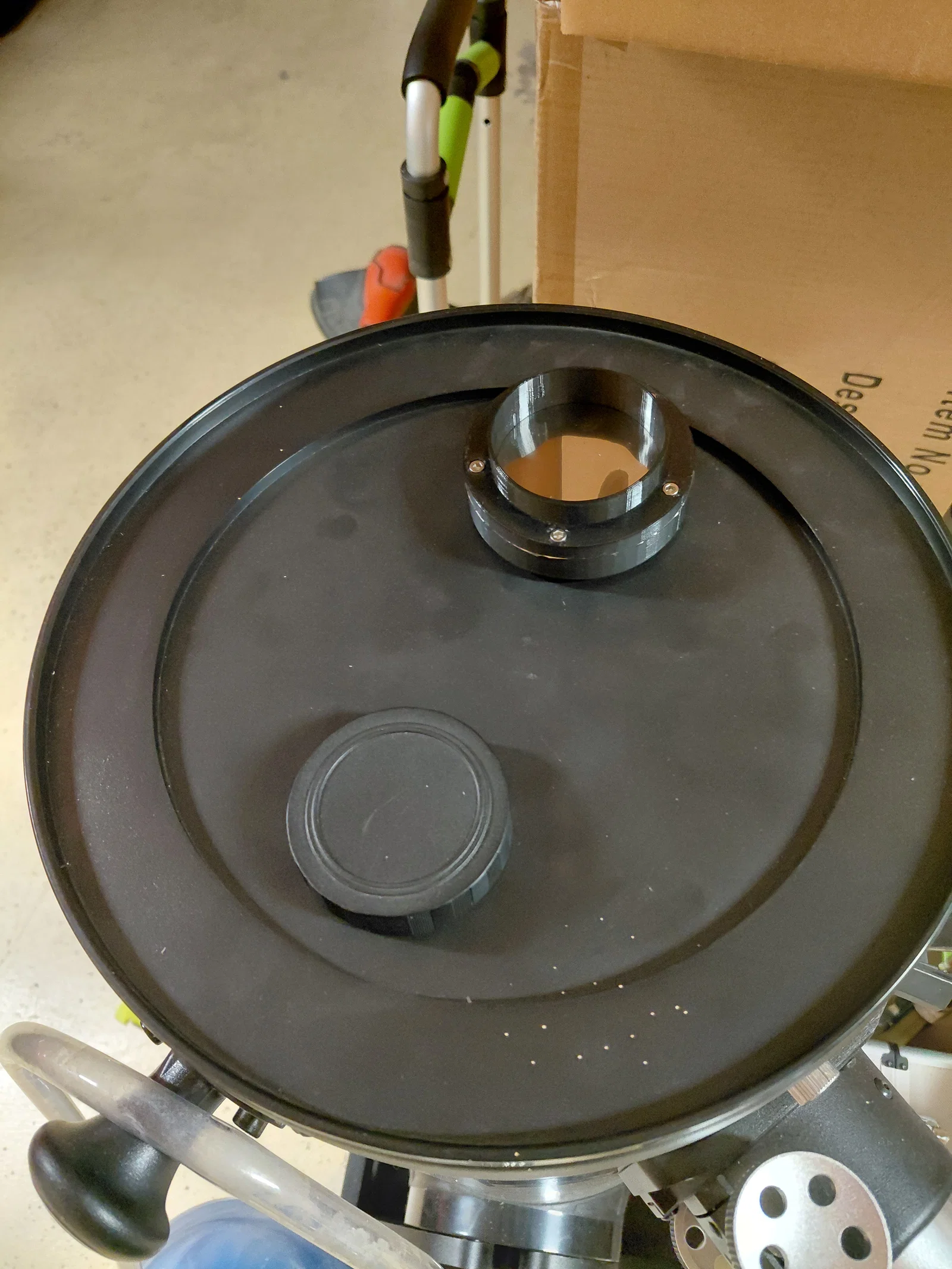

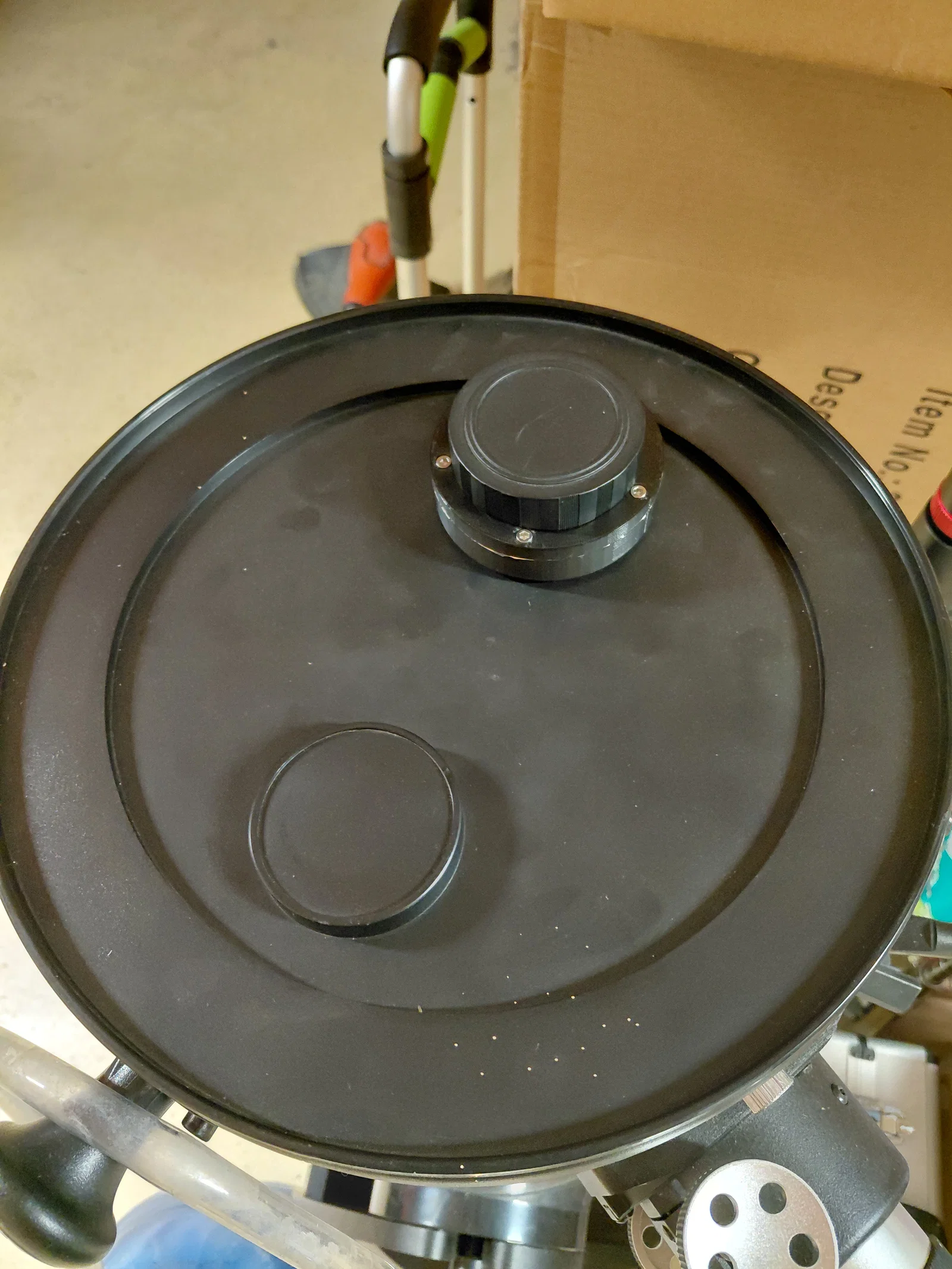

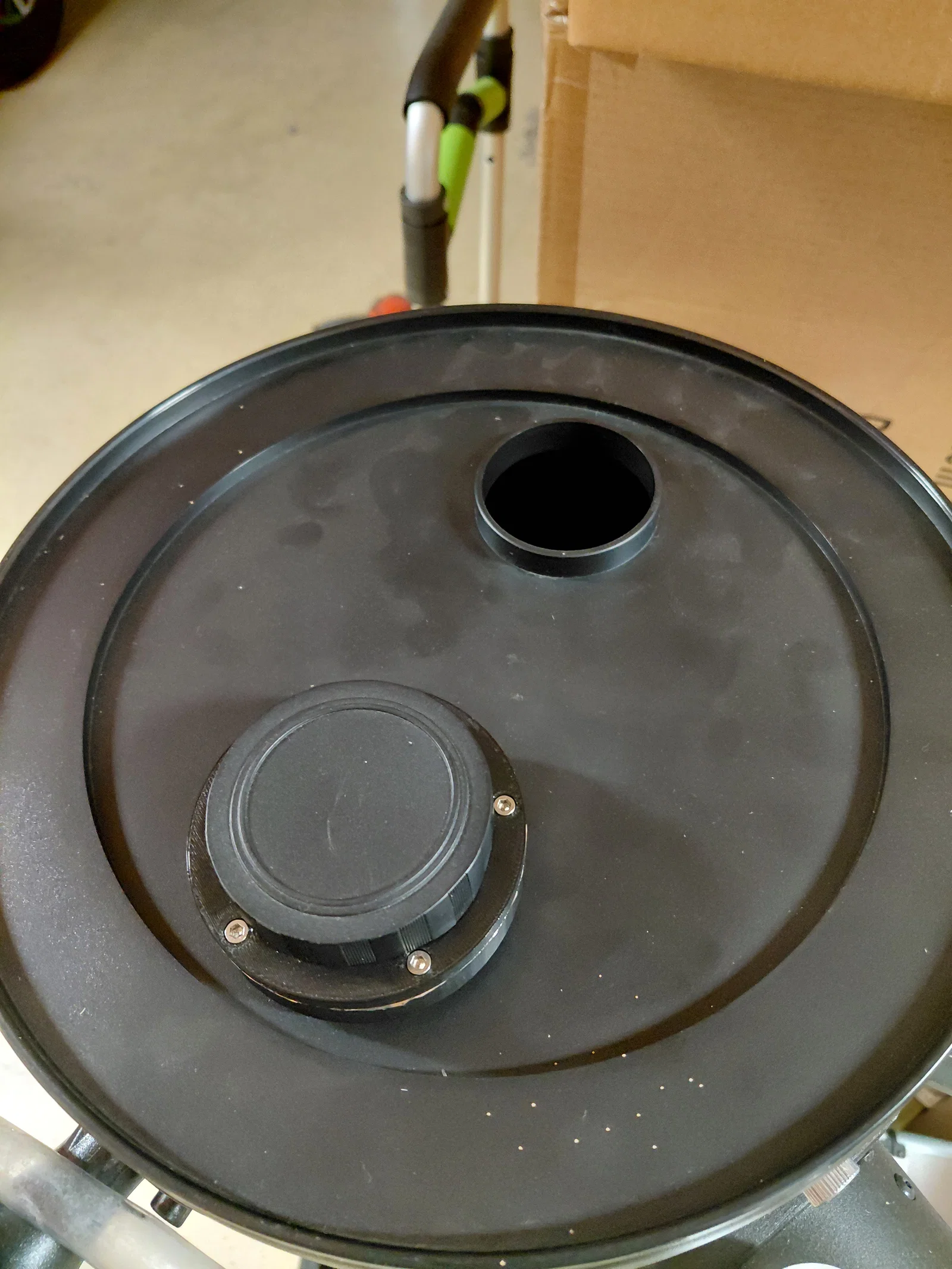

Ba hình ảnh minh họa cấu hình nắp cho thấy cách sử dụng nắp như nắp chống bụi thông thường, khi quan sát mặt trăng/hành tinh, và khi quan sát mặt trời. Tất cả các cấu hình đều cho phép lưu trữ nắp khẩu độ.

Cắt tấm phim lọc mặt trời theo đường kính 75 mm. Mình đã dùng loại của Thousand Oaks Optical ở link bên dưới.

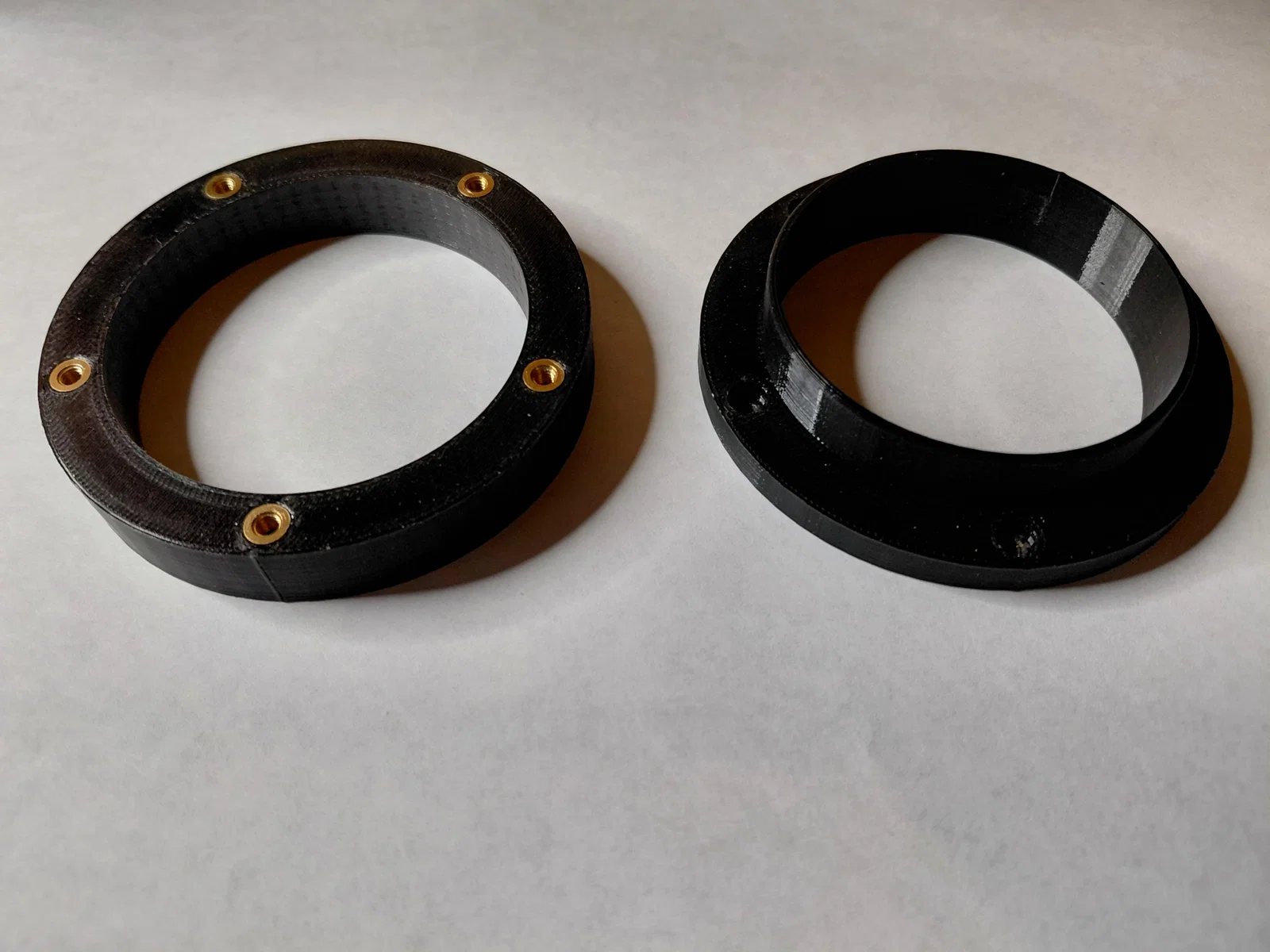

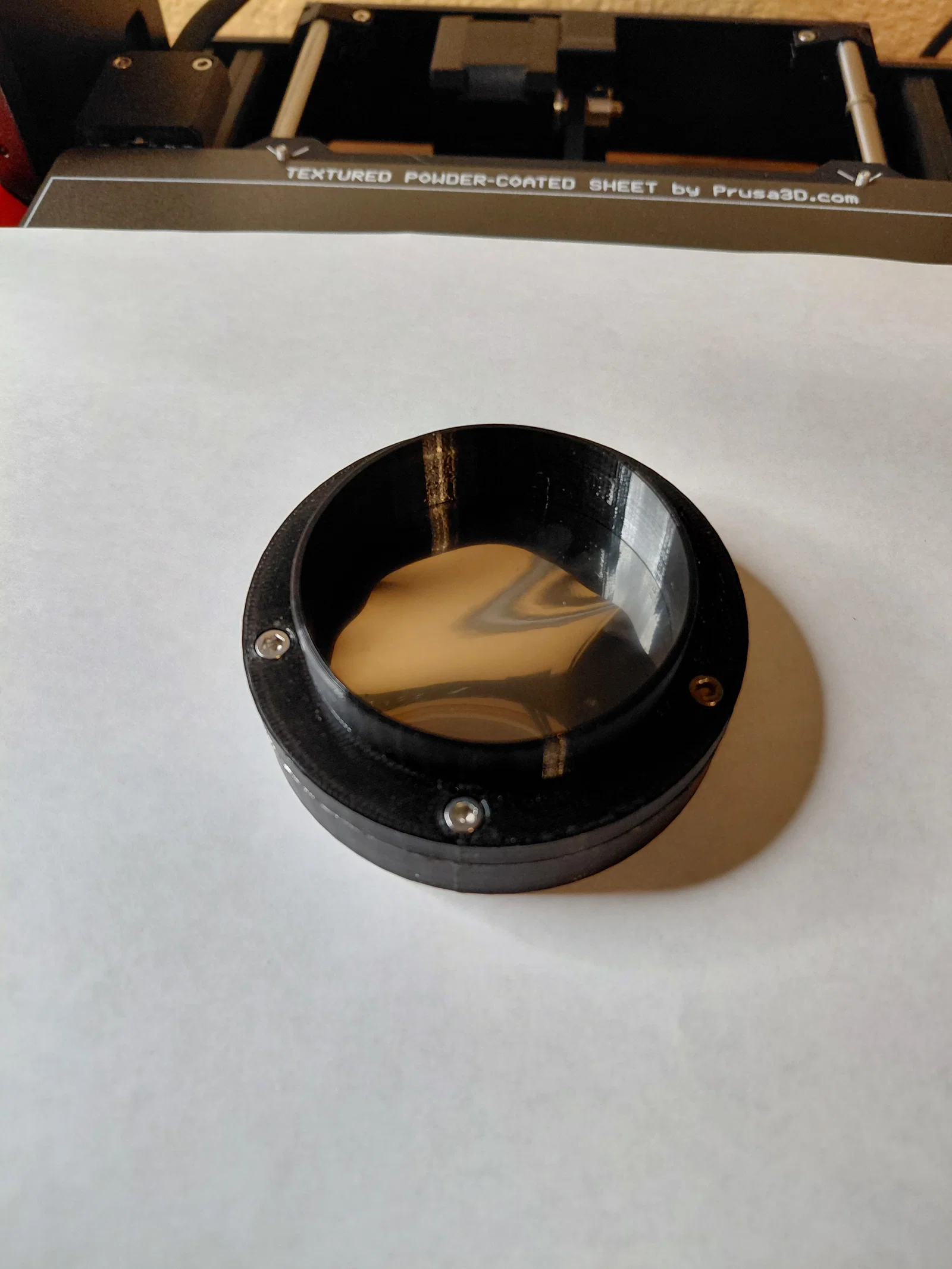

Lắp các miếng đệm nhiệt (heat set inserts) bằng mỏ hàn, đặt tấm lọc vào bộ chuyển đổi, dùng tuốc nơ vít đầu chữ thập để đục lỗ trên tấm lọc, sau đó vặn nắp lên trên bằng năm con ốc M3-8mm.

Solar Filter: https://www.amazon.com/dp/B00DS7SSEW?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2

M3 Heat Set Inserts: https://www.amazon.com/dp/B077CJV3Z9?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

M3-8 Socket Cap Screws: https://www.amazon.com/dp/B095YSKNDF?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1
