No Z Chain cho Voron 2.4

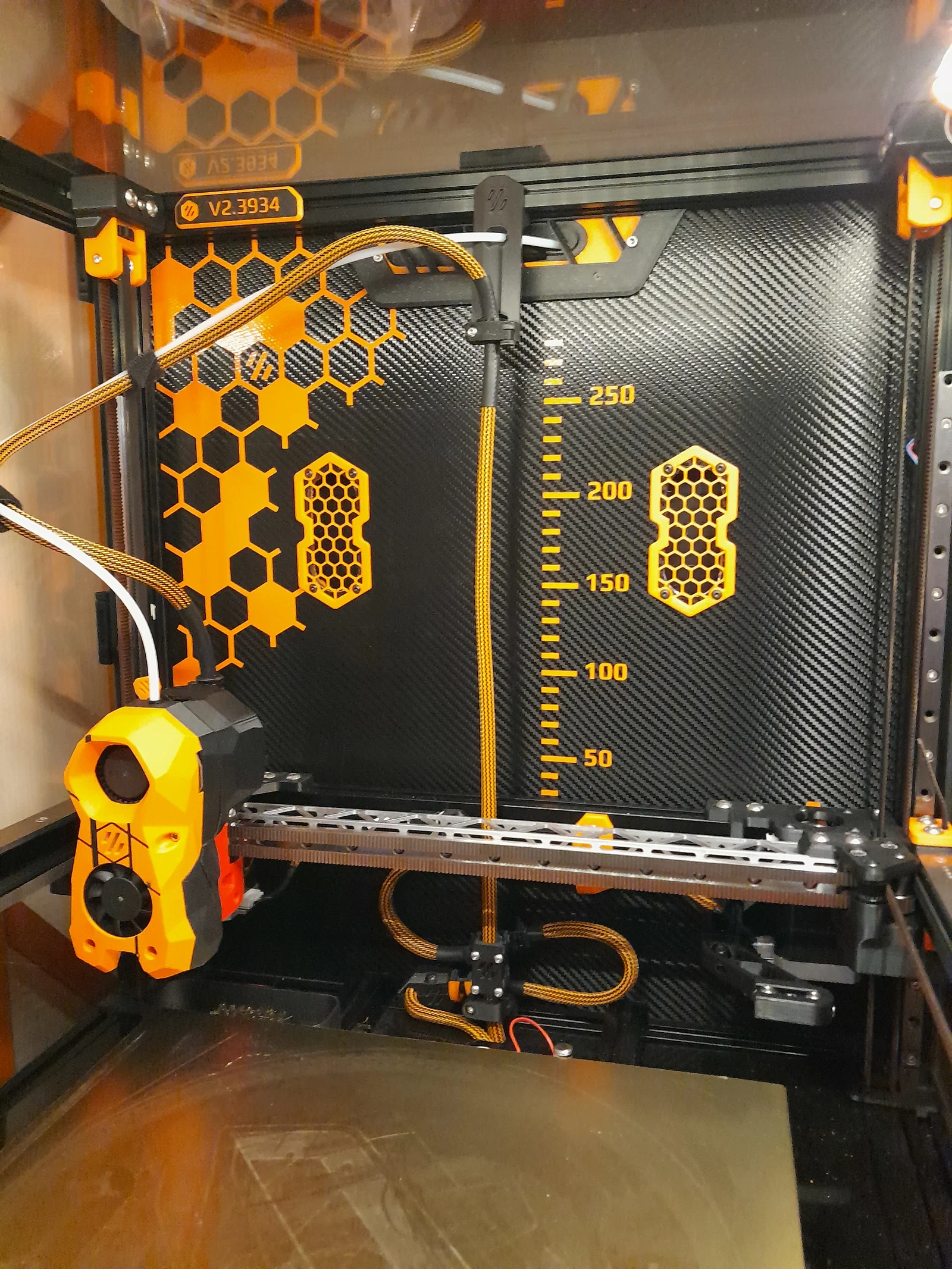

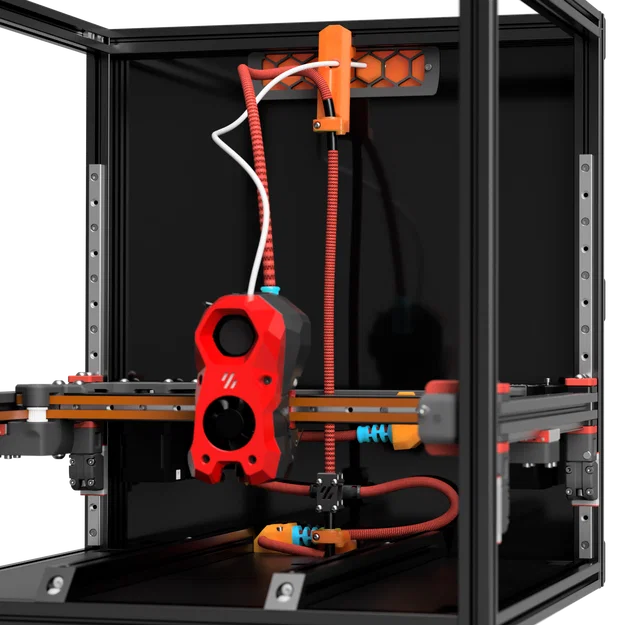

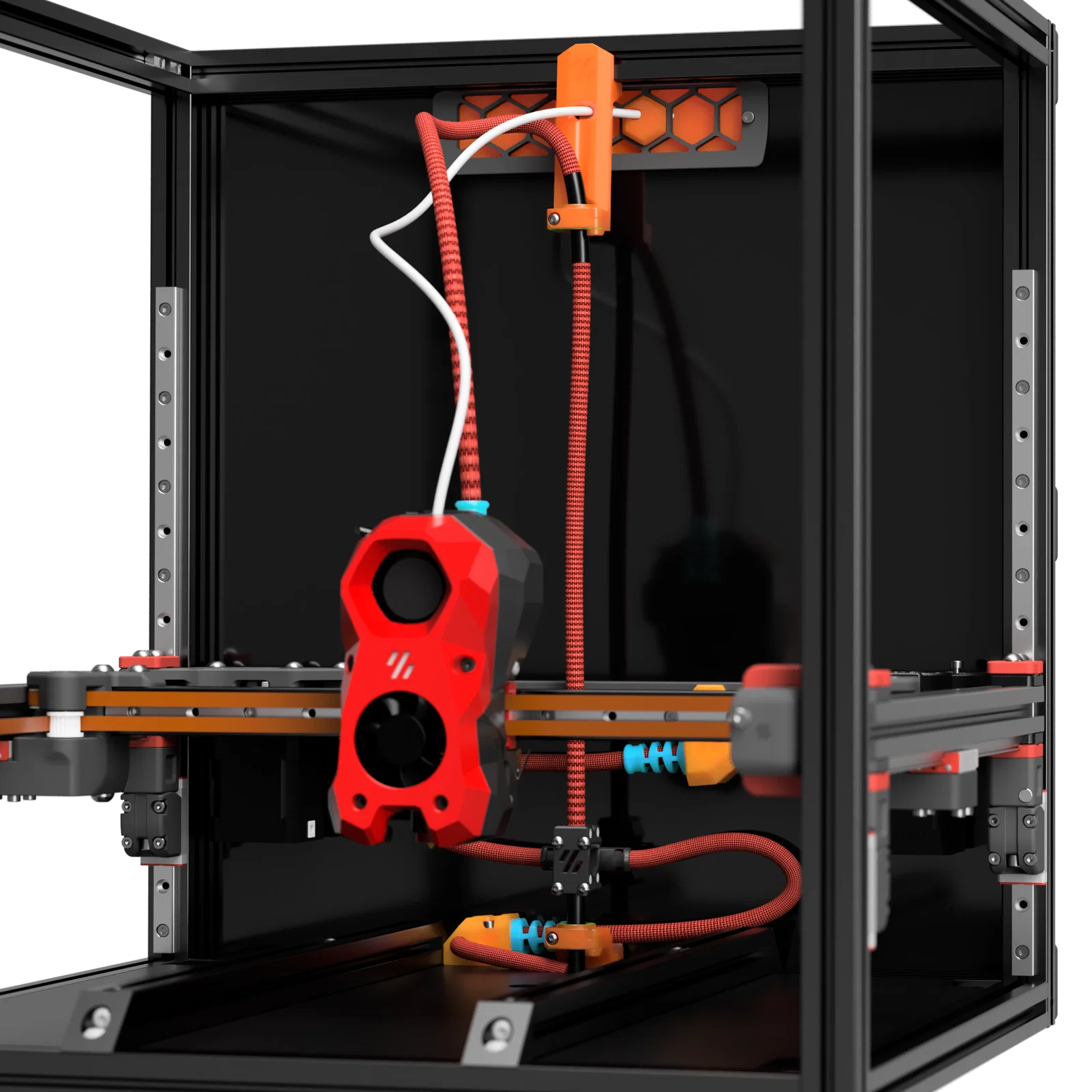

Bản mod này được thiết kế để bỏ Z-chain bằng cách dùng Z umbilical. Cần có another umbilical toolhead cho mod này. TH umbilical được dùng làm “dẫn hướng” cho Z.

Bản này vẫn còn dạng nháp, anh em xài cẩn thận và cứ liên hệ mình nếu có lỗi hay thiếu sót.

Mod này có lợi ích gì không?

Sẽ không còn sợi chain nằm phía trên gantry nữa, nhưng toolhead umbilical vẫn còn và có thể gây vấn đề với một số kiểu mount. Việc thay hoặc thêm dây trong umbilical đôi khi khá cực.

Nhớ là làm cái này chủ yếu vì Style thôi! ^^

Bill of materials

Hardware

qty

Notes

cable sleeve MDPC-X Medium

~2-3m

www.cable-sleeving.com

cable sleeve MDPC-X small

~1-2m

www.cable-sleeving.com

heatshrink 16mm

~15cm

ratio 3:1 or better

heatshrink 8mm

~20cm

ratio 3:1 or better

PTFE tube OD4mm

8 x 16mm

6x3mm Neodym magnets

2

N52 thì tốt hơn, nhưng N35 chắc cũng ổn

M3 T-Nut

1

M5 T-nut

1

M3 x 20 BHCS

4

SHCS chắc cũng OK

M3 x 16 SHCS

4

M3 x 10 SHCS

1

M5 x 10 BHCS

1

M3 Square nut

4

DIN562 - độ dày tối đa 1.7mm

Ziptie 3mm small

2

PUG

2

Càng ngắn càng tốt, đường kính tùy theo bó dây của bạn. Dùng bản ziptie hay bản bắt vít đều được, không quan trọng.

Trước khi lắp

Chuẩn bị bó dây (wire harness). Chiều dài tổng sẽ tùy theo kích thước máy. Để xác định chiều dài dây và sleeve, đưa gantry lên vị trí Z cao nhất rồi tham khảo hình phác thảo bên dưới.

S-shape của dây

Chuẩn bị wire harness

Đây chỉ là ví dụ, bạn có thể thêm nhiều dây hơn miễn sao đường kính tổng không vượt quá 8.5 mm.

Khi bó dây xong thì chọn Pug theo đường kính phần trung tâm.

Chiều dài dây cho steppers gần như giống với khi dùng Z chain.

Printed parts

Tất cả chi tiết nên được in theo chuẩn Voron.

! Không đổi orientation của file STL !

Lắp ráp

1. Lắp M3 square nuts vào các chi tiết như sau. Bắt PUG_gantry_mount_front lên gantry và PUG_bottom_mount_base xuống thanh đùn (extrusion) phía dưới.
2. Ướm wire harness và các PUG. PUG_gantry_mount được thiết kế để dây stepper đi trong rãnh của extrusion (xem hình bên dưới).

1. Cố định PUG bằng PUG_gantry_mount_back và PUG_bottom_mount_top cùng với ốc M3x16 SHCS.
2. Nhét magnets vào các khe của phần trung tâm.
3. Lắp các chi tiết bao quanh TH umbilical.

Vấn đề (Issues)

SẼ ĐƯỢC NGƯỜI DÙNG BỔ SUNG
