Một bộ dẫn cáp umbilical khác cho Voron 2.4

Một bộ dẫn cáp umbilical khác cho Voron 2.4

Đây là phiên bản thứ hai của bộ giữ cáp umbilical của mình. Phiên bản này được thiết kế với sự cộng tác của @stephzic.



Đây là phiên bản trước ^^

Phiên bản hiện tại trong quá trình phát triển
Sự hỗ trợ của @stephzic

Nó khác gì với bộ giữ cáp trên động cơ A?

Ban đầu, thiết kế này không dành cho CANbus, mà là cáp 16 lõi. Tuy nhiên, cáp CAN vẫn có thể sử dụng tốt. Hai phần của bộ giữ cáp giữ cho cáp căng giữa các thanh ray trên và dưới. Sau đó, cáp đi vào tủ điện bên cạnh dây chuyền Z.

Ưu điểm:

• cáp không bị vướng với ống bowden khi bộ phận trượt ở vị trí trên cùng
• bộ giữ cáp phù hợp với mọi đường kính cáp (4.5mm đến 10mm)
• cáp không chạy dọc theo các động cơ bước (giới hạn nhiễu EMI)
• tấm chắn phía sau vẫn dễ dàng tháo lắp

Nhược điểm:

• chưa tìm thấy cái nào ^^

Nhật ký thay đổi

• V1: phiên bản đầu tiên
• V2:
  • Bộ giữ phía trên chắc chắn hơn,
  • xem lại hình học,
  • giữ chặt kẹp,
  • cho phép sử dụng hầu hết các nắp ống xả,
  • phù hợp với đường kính cáp từ 4.5 đến 10mm,
  • thêm bộ dẫn bowden (của @stephzic),
  • xem lại hình học bộ giữ phía dưới để phù hợp với mod không dây chuyền (sắp ra mắt)

Các bộ phận in 3D

Các bộ phận chính được in bằng ABS theo thông số kỹ thuật của VORON (độ điền 40%, 4 lớp vỏ, ...). Các bộ phận giữ cáp được làm bằng TPU95A (đã thử nghiệm trong vài tháng mà không gặp sự cố trong buồng 65°C). Một phiên bản ABS của bộ giữ cáp (chưa thử nghiệm) có sẵn trong các tệp STL.

Danh mục vật liệu

Phần cứng
Số lượng
Ghi chú
M3x16 BHCS
2

M5x10 BHCS
2

M3x4x5 insert nhiệt
1

M3 đai ốc vuông
1
DIN562
M5 T-nut
2

Vòng bi F623RS
2
cho bộ dẫn bowden
M3x20 BHCS
1
cho bộ dẫn bowden
Đai ốc lục giác M3
1
cho bộ dẫn bowden

Hướng dẫn lắp ráp

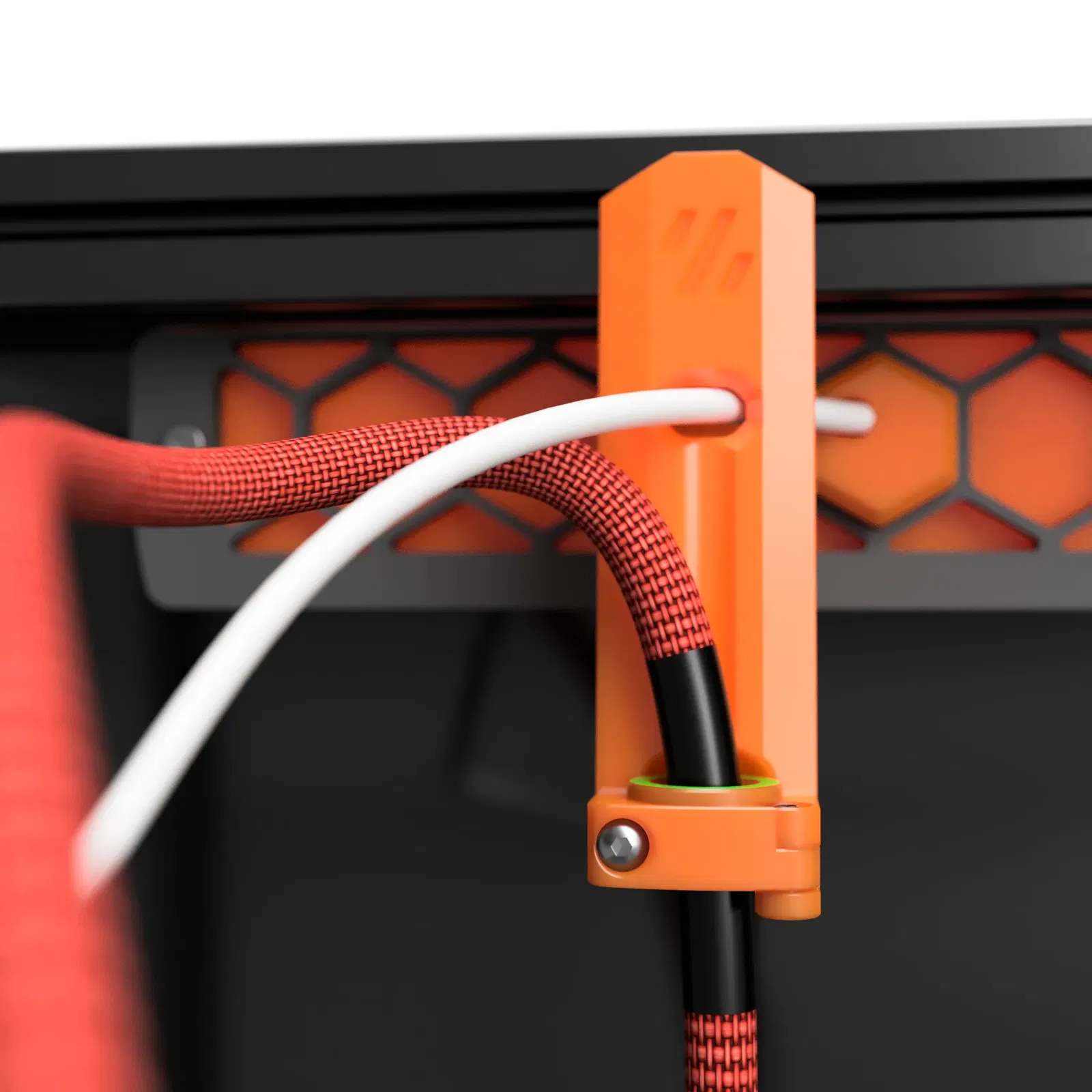

Bộ giữ phía trên



(Bộ dẫn bowden tùy chọn)



Lắp bộ phận này vào giữa thanh ray phía trên phía sau bằng vít M5x10

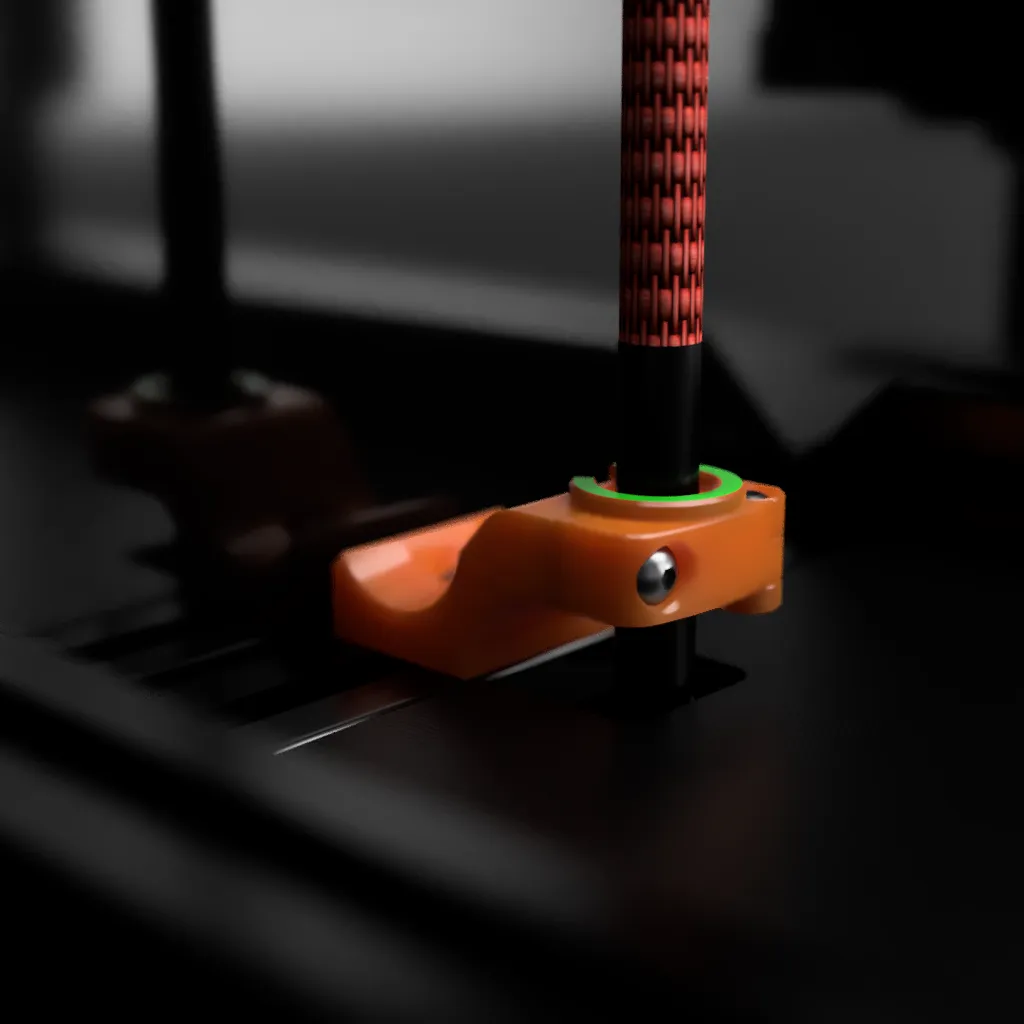

Bộ giữ phía dưới



KHÔNG lắp nó trên khung xe!
Lắp bộ phận này vào giữa thanh ray phía dưới phía sau bằng vít M5x10.

Sử dụng bộ giữ bằng TPU hoặc ABS theo đường kính cáp của bạn.

Ghi chú về cáp Umbilical

Là cáp umbilical, mình sử dụng dây nịt 14 lõi từ LDO + 2 dây 22AWG, vỏ bọc cáp MDPC-X Medium và ống co nhiệt. Tất cả gộp lại có đường kính 8 mm.

Các mod liên quan

• PUG
• Ống xả

  Tệp CAD
  xem https://github.com/fbeauKmi/V2.3934/tree/main/mods

Lời cảm ơn

@stephzic đã giúp đỡ rất nhiều trong quá trình phát triển mod này và đóng góp của anh ấy. Bộ dẫn bowden được lấy cảm hứng từ Ống dẫn cáp bowden Galvanic

Cảm ơn rất nhiều cộng đồng Voron tại Pháp đã luôn ủng hộ mình ^^
