PUG (Parametric umbilical gland) - Đầu nối cáp tùy chỉnh

Tìm kiếm giá đỡ cho PUG? Cảm ơn tất cả người dùng đã tạo các bản mod để chạy PUG trên máy của họ. Nếu bạn đã thiết kế một giá đỡ cho PUG chưa có trong danh sách dưới đây, hãy liên hệ với tôi và tôi sẽ thêm vào. Đầu máy (Toolhead) : Clockwork 2 Mounting Arm cho PUG (Umbilical) bởi @cliftoce CW2 EBB36/NH36 PUG Mount bởi Esoterical CW2 PUG Compact Mount bởi Esoterical Ebb36 Mount với PUG support bởi @BenBeeson EBB36/SHT-36/Nitehawk Toolhead PCB PUG Mount bởi Jarhead Fly SHT36v3 và PUG Mount cho VZHextrudort bởi Monkichi57 G2SA EBB36/NH36 PUG Mount bởi Esoterical Galileo 2 EBB36/NH36 PUG Mount bởi Esoterical Galileo 2 G2E PUG Umbilical Mount bởi @Loogle Galileo 2 G2E PUG Umbilical Mount bởi pixel shock Galileo 2 G2E PUG Umbilical Mount (hỗ trợ kết nối SB2209 usb) bởi Vinícius de Ávila Jorge Galileo 2 (G2E) PUG Umbilical Voron Stealthburner bởi @cjackson234 HextrudORT Low Motor EBB36/NH36 PUG Mount bởi Esoterical HextrudORT Low-PLUS Motor EBB36/NH36 PUG Mount bởi Esoterical Large Gear CW2 PUG mount bởi @Carowlina LGX Lite EBB36/NH36 PUG Mount bởi Esoterical Nitehawk 36 mount cho đầu máy Xol với bộ đùn Sherpa Mini và bộ giảm căng PUG bởi iamnotahippie Orbiter 2 EBB36/NH36 PUG Mount bởi Esoterical PUG cho CW2/LGX lite bởi @fbeauKmi PUG Mount cho G2E (Galileo 2) Tương thích với BTT SB2209 CAN bởi muf83 PUG Mount cho CW2 Tương thích w/ BTT SB2209 CAN bởi @Grant Fox PUG toolheadboardmount cho canbus và umbilical bởi Angelentwickler SB2209 / SB2240 mount cho PUG bởi @MikeF SB2209 / SB2240 mount cho PUG - New Plug bởi @Towapa Sherpa Mini EBB36/NH36 PUG Mount bởi Esoterical Stealthburner CW2 EBB2209 CAN PUG (Umbilical) bởi @Hadrik WWBMG EBB36/NH36 PUG Mount bởi Esoterical WWG2 NH36/EBB36 PUG mount bởi @therick WWG2 EBB36 PUG mount cho 21mm standoffs bởi Antipode WWG2 NH36/EBB36 PUG mount +2mm bởi Jusii XOL EBB36 Orbiter 2.0 PUG mount bởi JukeJoke XOL ruiqimao PCB pug mount bởi @bosbmind Hypercube Evolution Direct Drive Hotend bởi Rwetzel ##### Cổng điều khiển (V2.4 Gantry) : A Drive mount cho PUG cho Voron 2.4 (tương thích với thay đổi vị trí Y endstop) bởi @Bretthomas PUG Mount - Chaotic Labs CF Voron 2.4 Gantry Mounting Set bởi M1K bởi @fbeauKmi Voron 2.4 Back Gantry PUG Umbilical Mount bởi IMALlama Voron 2.4 - PUG Gantry Umbilical mount bởi Martijn van Duijneveldt Voron 2.4 PUG Umbilical bởi Vortac Design VORON 2.4 r2 Rear Umbilical PUG và Y Endstop Relocation bởi _bdjester ##### Trident A drive : Trident A-Drive mount cho PUG bởi @fbeauKmi Voron Trident PUG (Parametric Umbilical Gland) Attachment cho A/B drive bởi @AdamKoziol

Lưới tản nhiệt (Exhaust grill) : Split Voron Exhaust Cover với các giá đỡ Bowden và PUG Umbilical Pass-Through bởi AE Umbilical Rear Passthrough cho PUG bởi @therick Voron Exhaust Cover với Dual PUG và PTFE passthrough bởi thunderkeys Voron Exhaust Cover với PUG và PTFE passthrough bởi Saturday Engineering Voron 2.4 Multi-Tool Exhaust Cover với PUG và ECAS bởi Otann Voron 2.4 Umbilical Exhaust Grill cho PUG bởi @Loogle Voron 2.4/Trident Umbilical Passthrough Exhaust Cover PUG PC4-M10 bởi @czaq ##### Umbilical Z cho 2.4: No Z Chain cho Voron 2.4 bởi @FbeauKmi ##### Khác: Voron Switchwire XZ Umbilical PUG Mount bởi @jmedlin Voron Switchwire XZ PUG/PG-7 mount - không cần support bởi Charlie Scheidecker Giá đỡ PUG cho thanh nhôm 20x20 bởi Angelentwickler Voron V0.2 Motor Plate PUG Mount bởi JaxHax-Travis E3NG Electronics Top PUG mount bởi Aaron F Voron 2.4r2 Rear Skirt PUG insert passhtrough bởi thunderkeys Micron Rear Cover với PUG và PTFE passthrough bởi Saturday Engineering ##### Bản Remix PUG :

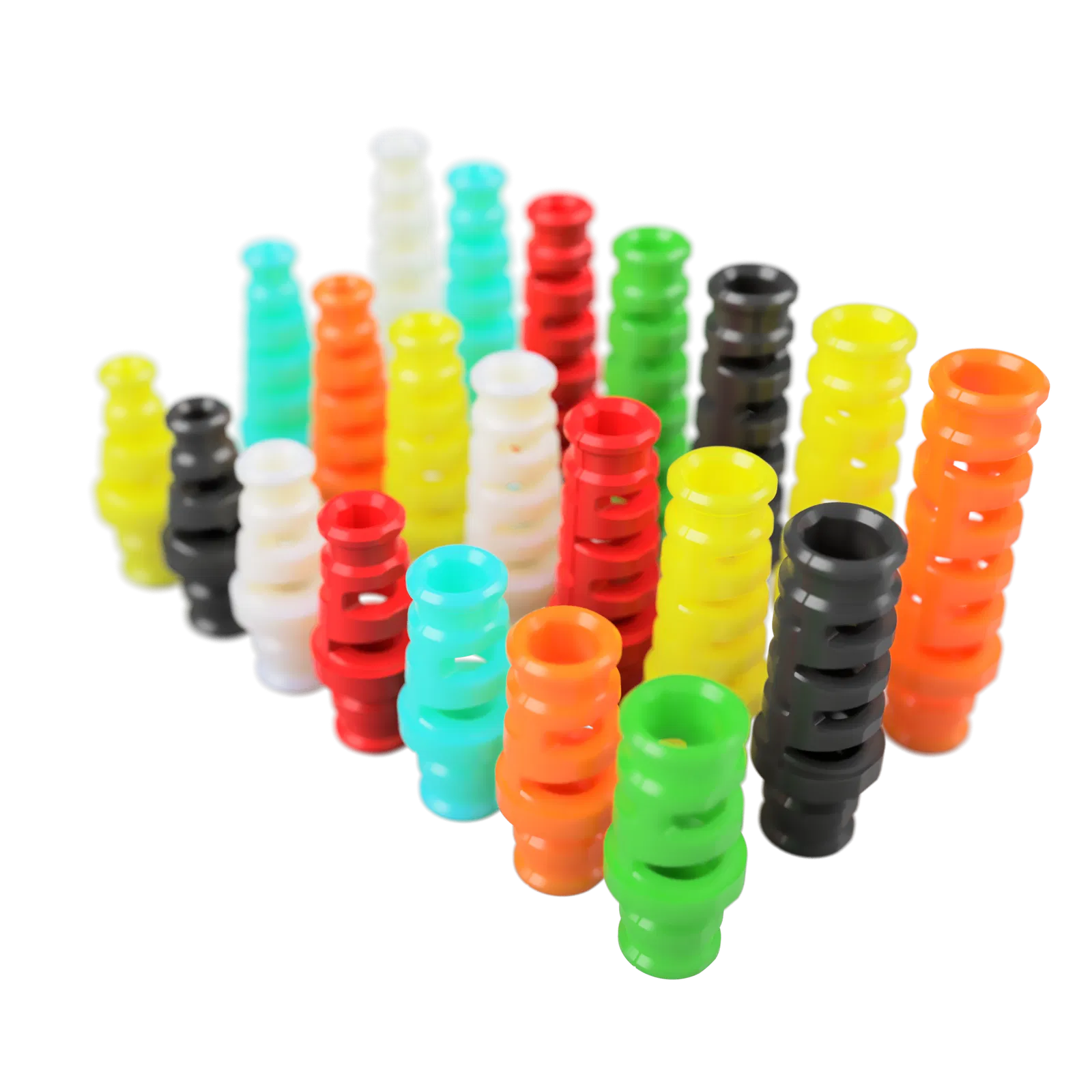

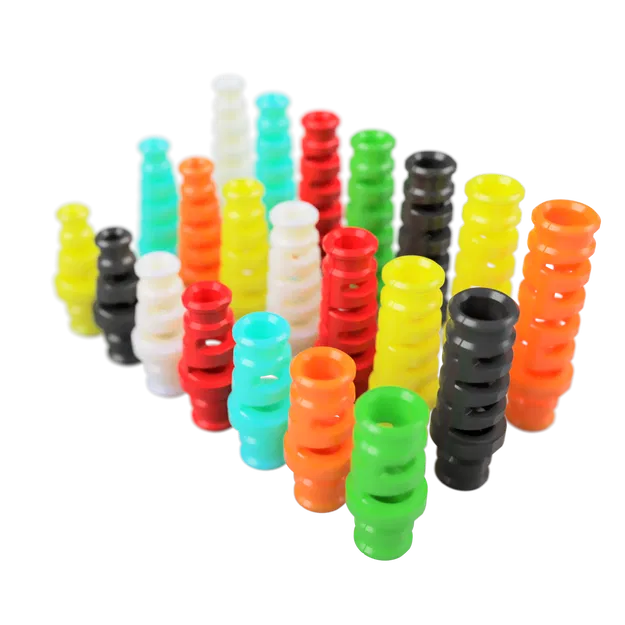

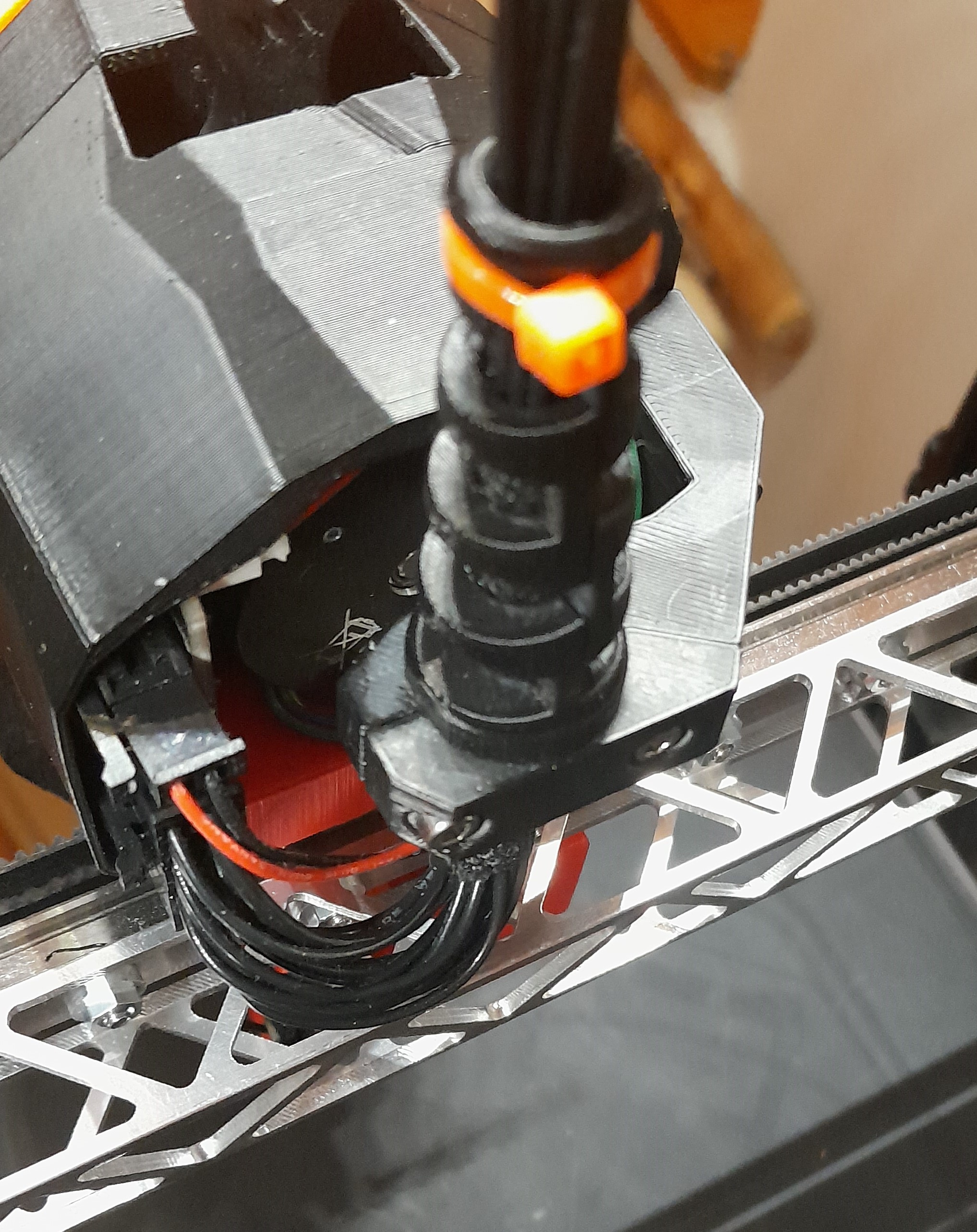

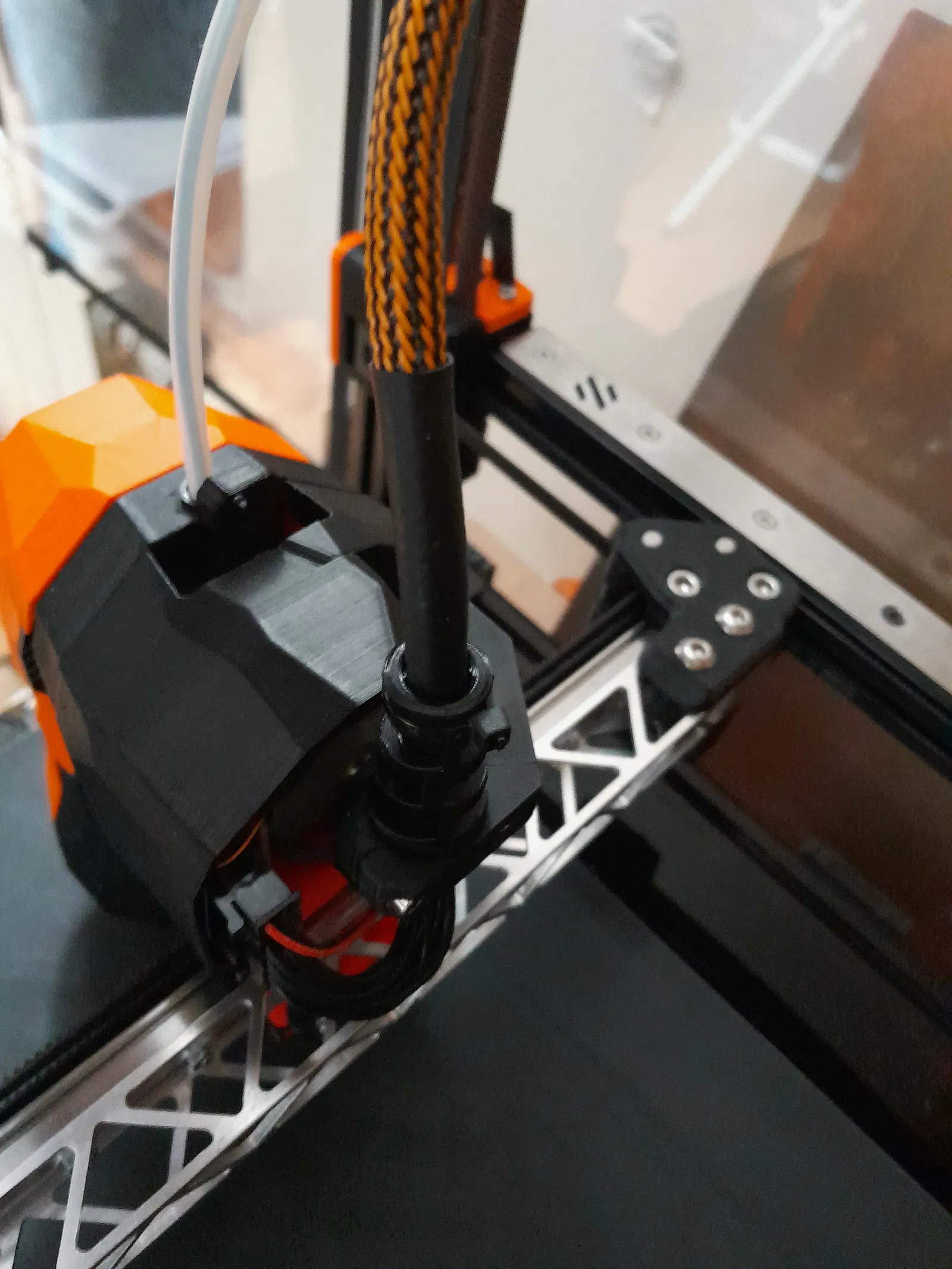

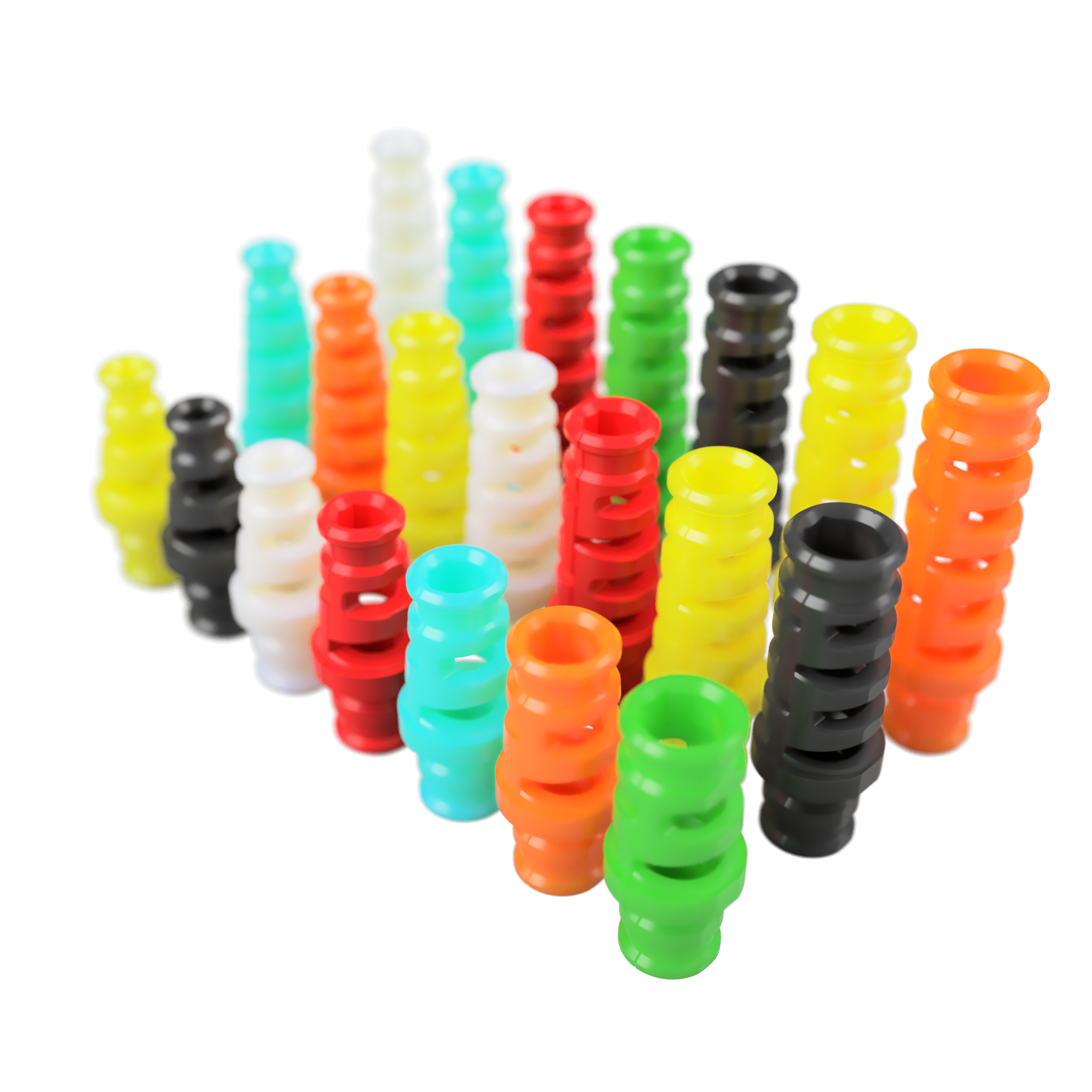

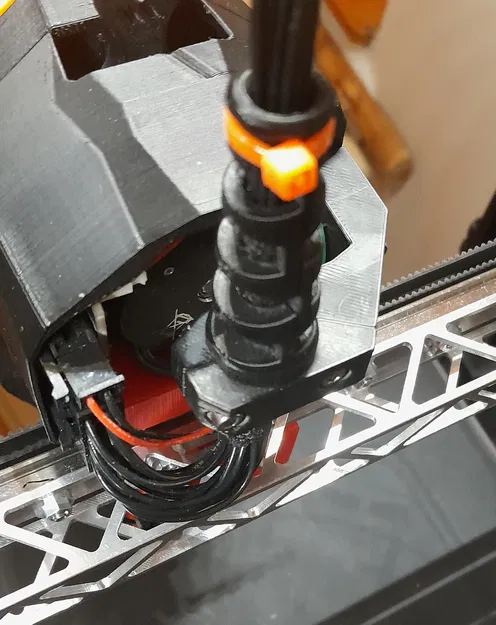

  PUG (Parametric umbilical gland) - Remix bao gồm file Fusion360 bởi pixel shock #### Nhật ký thay đổi Ngày Mô tả 24/07/2025 Cập nhật danh sách các bản mod 04/07/2025 Cập nhật danh sách các bản mod 27/02/2025 Cập nhật danh sách các giá đỡ 05/02/2025 Cập nhật danh sách các giá đỡ 10/12/2024 Thêm trợ giúp step để thiết kế giá đỡ mới 11/10/2024 Cập nhật danh sách các giá đỡ 10/09/2024 Cập nhật danh sách các giá đỡ 30/11/2023 Ốc vít, dây rút: 4 cách gắn khác nhau 26/09/2023 Làm cho PUG mạnh hơn 20/06/2023 Cải thiện khả năng in PUG 19/03/2023 Thêm holder step 04/02/2023 Làm cho nó có thể tùy chỉnh cho đường kính cáp từ 4.5mm đến 9mm 3 độ dài S, M, L 02/02/2023 Thêm bộ nối ngắn hơn cho cáp đường kính 9mm. Bộ nối ban đầu là 7mm ### PUG PUG là viết tắt của Parametric (hoặc Printed) Umbilical (hoặc Universal) Gland ^^. Tôi sử dụng PUG để thay thế PG7 trên máy in của mình. Tại sao? * Nó phù hợp với cáp có đường kính từ 4.5mm đến 10mm.

• Nó dễ dàng để in và in lại, ...

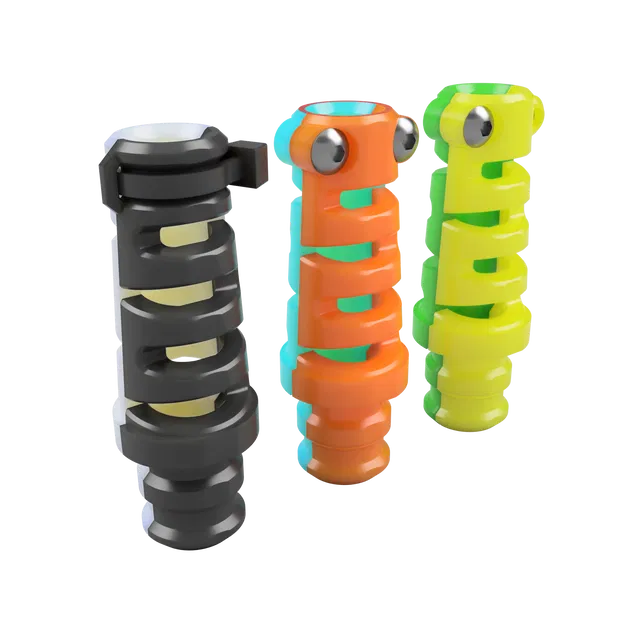

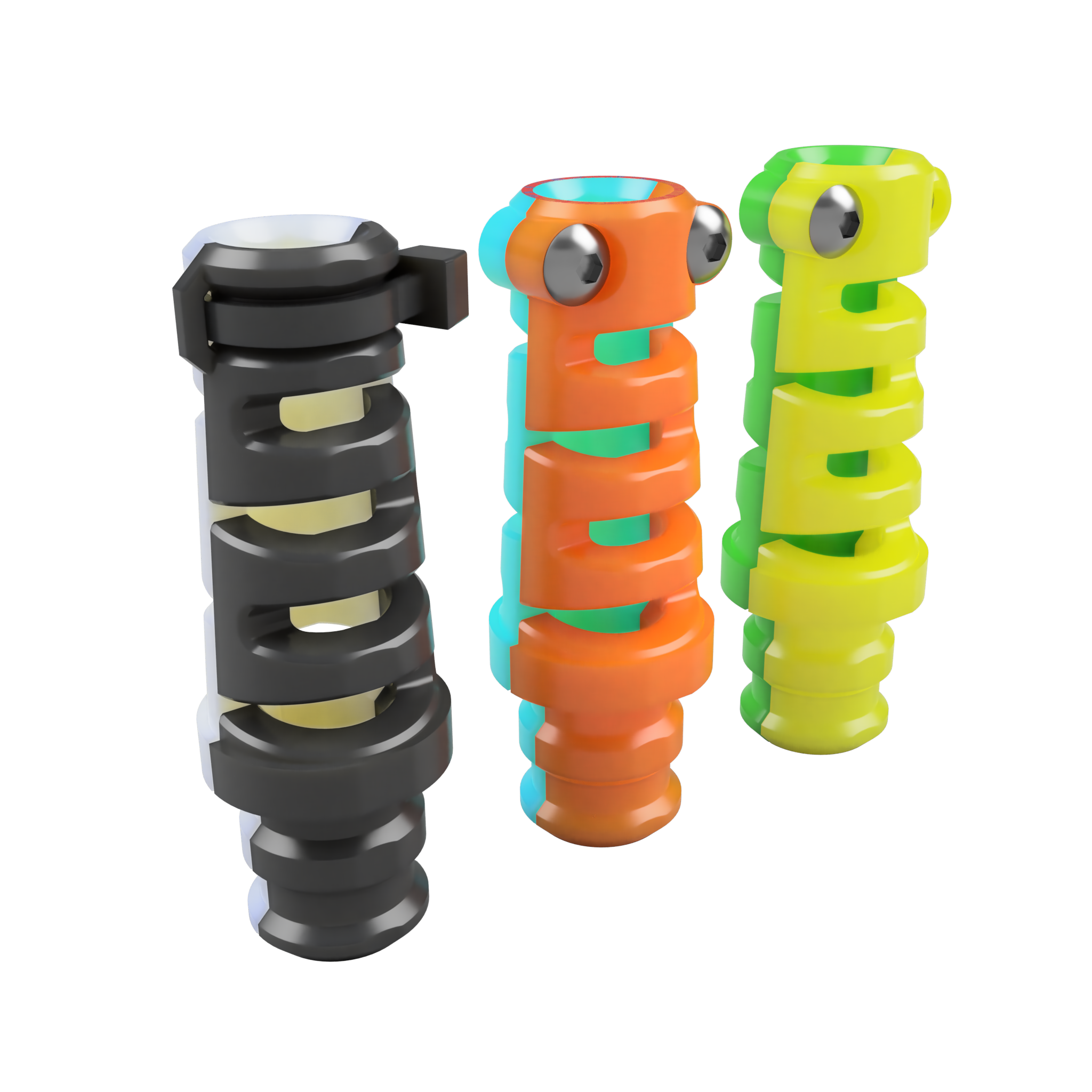

• Nó cho phép tháo cáp dễ dàng (không cần cắt hoặc tháo chân). #### Cách in nó? ABS/ASA (không pha sợi), không cần support, 4 lớp ngoại vi, 5 lớp trên/dưới, 40% infill. In ở nhiệt độ cao hơn bình thường một chút (+5°c) Nếu bạn định sử dụng nó trên máy in không có vỏ, bạn có thể cân nhắc PETG hoặc TPU để có độ bám dính giữa các lớp tốt hơn. #### Có đáng tin cậy không? Tôi không gặp vấn đề gì với phiên bản hiện tại. Để đảm bảo độ tin cậy, hãy in ở nhiệt độ đủ cao để tránh tách lớp. Tránh sử dụng sợi có pha sợi thủy tinh hoặc sợi carbon (CF hoặc GF). #### Không muốn dùng Ziptie? Có phiên bản "ốc vít" hai loại: * Một mảnh: in hai lần cùng một mảnh, các ốc vít ở hai phía đối diện
• Hai mảnh: in 2 mảnh khác nhau, các ốc vít ở một phía. #### Danh mục vật tư | Danh mục | Số lượng | Mô tả | Ghi chú | |---|---|---|---| | Phần cứng | 2 | M3x8 BHCS | | | Phần cứng | 1 | Dây rút (3mm x 100mm) | |
