Bộ đếm cơ khí thập phân–nhị phân (Decimal binary mechanical counter)

Lưu ý!
Mẫu in hiện tại đang bị lỗi. Ma sát giữa các chi tiết nhựa quá lớn nên bị kẹt, lên số lớn thì không chạy. Mình đang chỉnh sửa để mẫu hoạt động ổn định hoàn toàn.

Một bộ đếm cơ khí dựa trên nguyên lý quen thuộc: https://en.wikipedia.org/wiki/Mechanical_counter

Mẫu này hiển thị các số từ 0 - 999 theo hệ thập phân và đồng thời hiển thị số tương ứng theo hệ nhị phân.

Toàn bộ model được thiết kế sao cho không cần support.
Mọi thứ có thể in với layer height 0.3, riêng phần chữ số thì mình khuyến nghị 0.1 mm.

Không cần ốc vít khi lắp ráp. Tất cả các chi tiết đều có thể tháo rời lại.

EDIT: sau khi phát hành, một số model đã được chỉnh để dung sai in tốt hơn. Xem version của các model.

Hướng dẫn lắp ráp:

1. chuẩn bị phần mat theo hình sao cho các ngàm khóa hướng cạnh hẹp xuống dưới. Sau đó bấm (click) phần BarelSupport vào.


2. lấy hai phần GearSupport và ConGear_Support, đặt theo hình. Kiểm tra chiều hướng của khe mở.

3. lắp 2 chi tiết đầu tiên của SwitchGear.

4. rồi lắp tiếp các phần GearSupport. Lặp lại quy trình này tới cuối. Dùng phần SmallGearEnd ở bước cuối cùng.

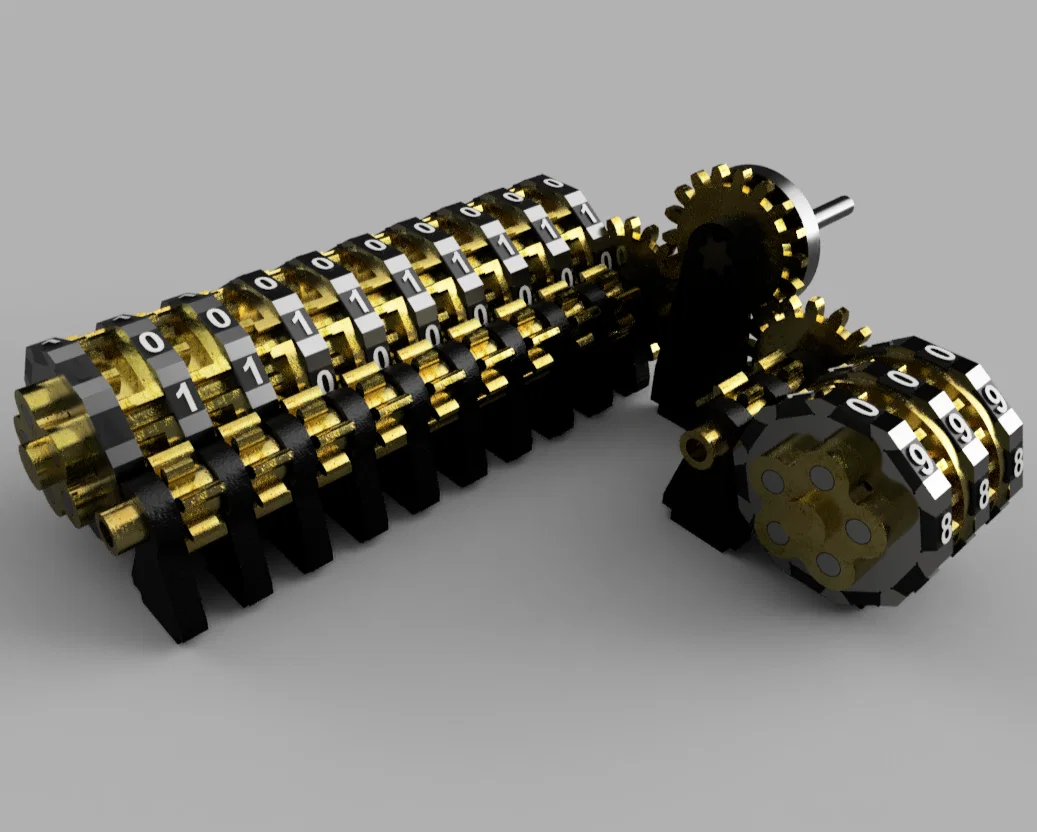

5. chuẩn bị các phần NumRoller_Body và bấm các số vào trong đó. Bạn sẽ có 10 cuộn nhị phân (binary rolls) và 3 cuộn thập phân (decimal rolls).

6. gắn một NumRoller_SmallGear nhỏ vào mỗi hệ (cuộn đầu tiên trong hàng). Các cuộn còn lại gắn NumRoller_BigGear lớn.

7. đặt phần NumRoller_Carrier_Decimal lên 2 cuộn thập phân (vị trí thứ nhất và thứ hai). Hai răng phải nằm ở vị trí chữ số 2. Đặt phần NumRoller_Carrier_Binary lên các cuộn nhị phân (từ thứ nhất tới thứ chín). Các răng luôn phải nằm ở vị trí chữ số 1.

8. đặt phần NumRoller_End lên cuộn cuối cùng của cả hai hàng.

9. giờ bạn có thể ghép 2 hàng lại với nhau theo hình. Cuộn có bánh răng nhỏ phải nằm đầu hàng.

10. canh các bánh răng SwitchGear theo hình. (răng ngắn hơn hướng lên trên)

11. canh các cuộn đã gập sao cho các số 0 thẳng với nhau, rồi đặt nhẹ nhàng lên BarelSupport.

12. đặt ConGear lên trục của SwitchGear đầu tiên. Phần vát nhỏ phải hướng vào trong.

13. bung (deploy) Box_FrontSide, Box_BackSide và Box_MiddleSide. Các ngàm khóa ở mép trên phải mở hướng ra ngoài.

14. giờ bung tiếp box_Rside, box_Lside_Decimal và box_Lside_Binary.

15. lắp ConGear_Driving và gắn handleGear hoặc Handle_Disc từ phía ngoài.

16. đóng toàn bộ hộp bằng chi tiết Box_Cover.
