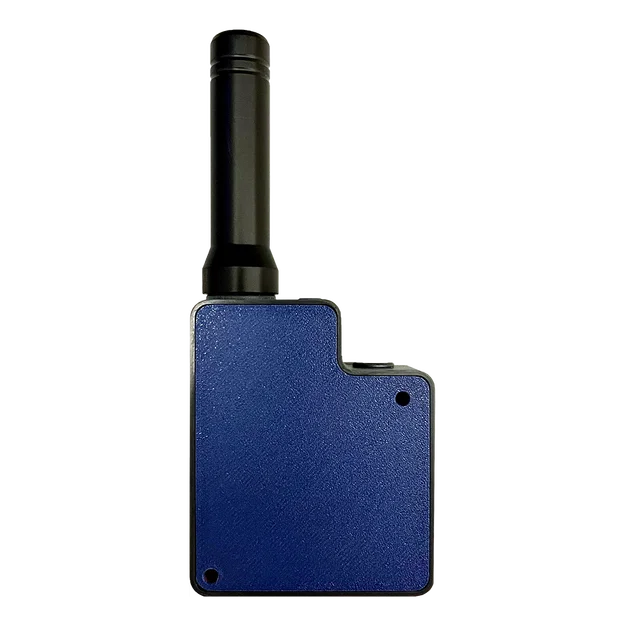

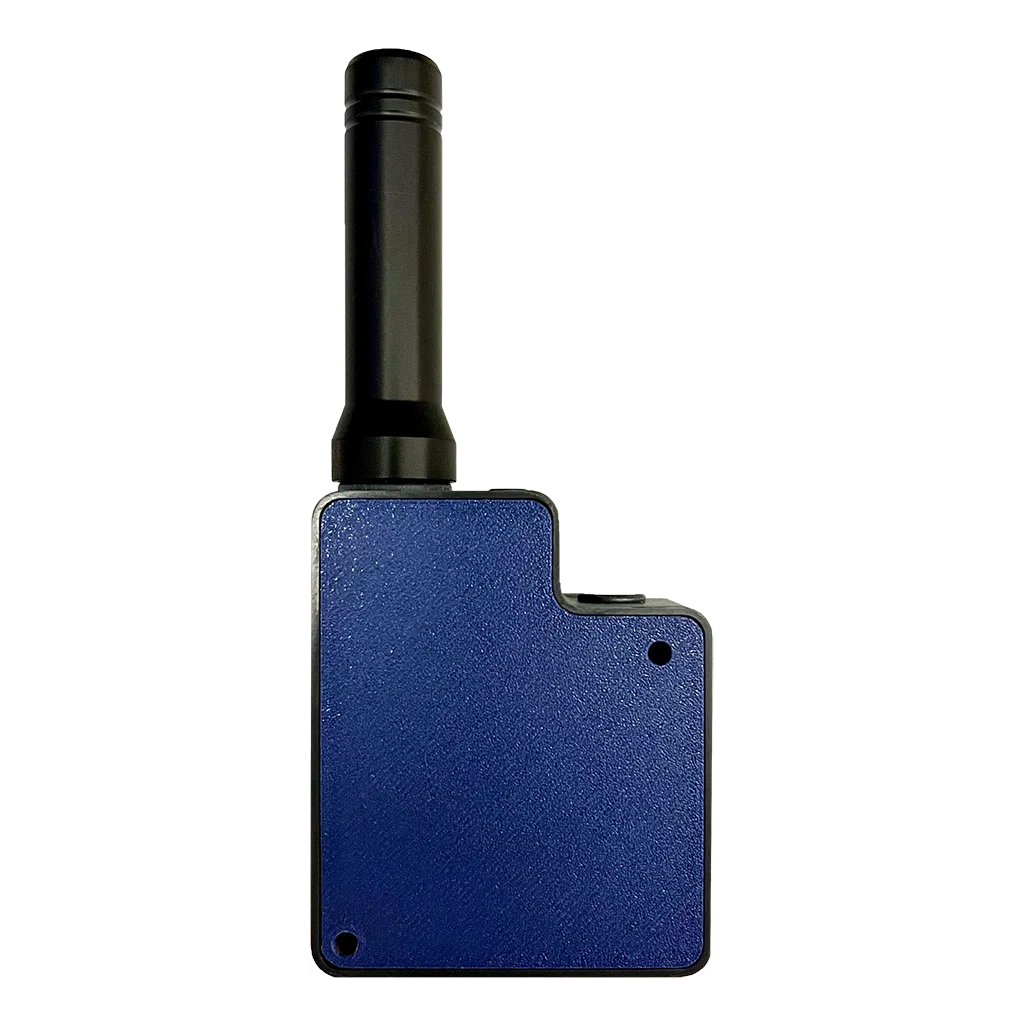

Nắp lưng T-Echo dạng flush – hỗ trợ pin 10mm

Nắp lưng cho LILYGO T-Echo, có thể lắp vừa pin 103450 2000mAh LiPo (link Taobao) mà không làm tăng kích thước tổng thể của T-Echo.

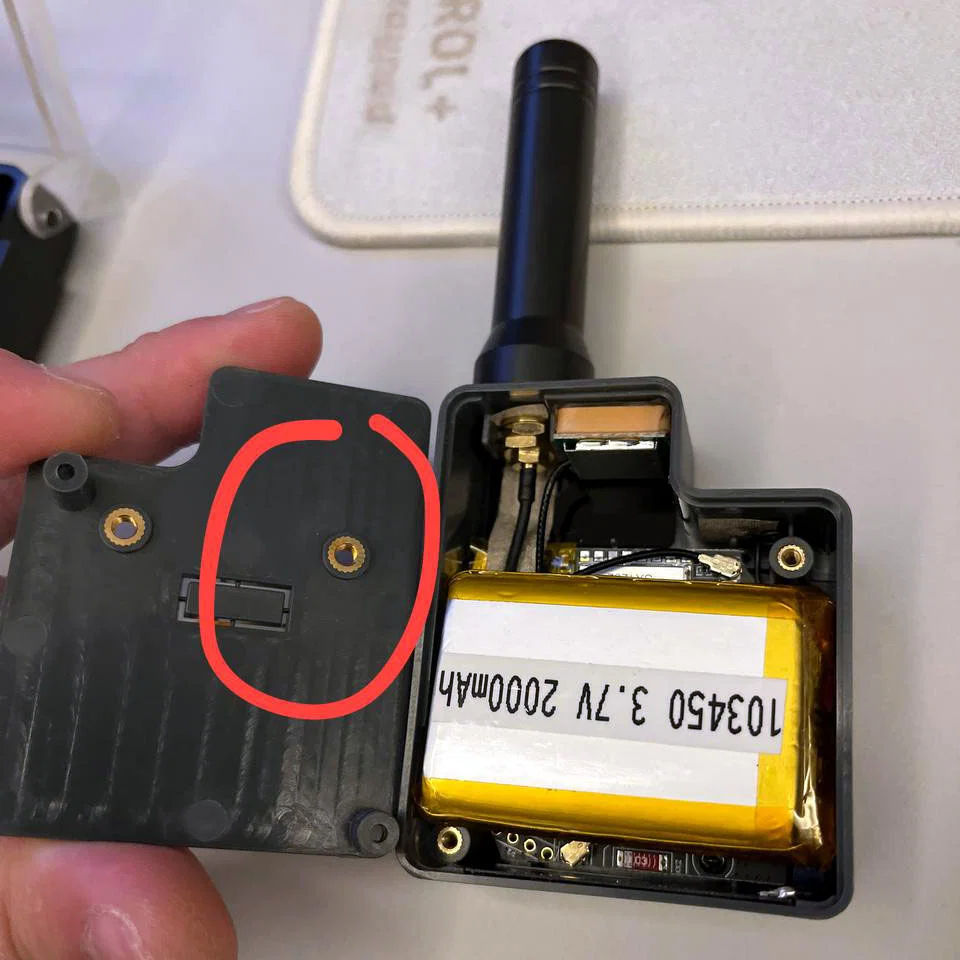

Nắp lưng zin có hai insert ren bằng đồng để bắt vít gắn kẹp hoặc phụ kiện, nhưng phần này sẽ chèn/đè vào viên pin dày 10mm. Thiết kế này bỏ ngàm gắn phụ kiện để ưu tiên vừa pin dày 10mm, và mỏng hơn 1.2mm ở phía trong.

In không cần supports. Nhớ đảm bảo làm mát đủ cho các trụ bắt vít, nếu không chất lượng in có thể bị xấu.

Bạn có thể chỉnh top+bottom layers tổng cộng 10 lớp, hoặc dùng 100% infill, để loại bỏ khoảng ~1 lớp infill.

Cập nhật:

* 2024-06-13: Thu hẹp phần không gian pin chỉ ở khu vực viên pin nằm để tăng độ cứng cho nắp lưng. Thêm 0.2mm khoảng hở cho pin. Thêm chamfer cho lỗ vít để in đẹp hơn khi không dùng supports. Siết lại các góc bo tròn.
