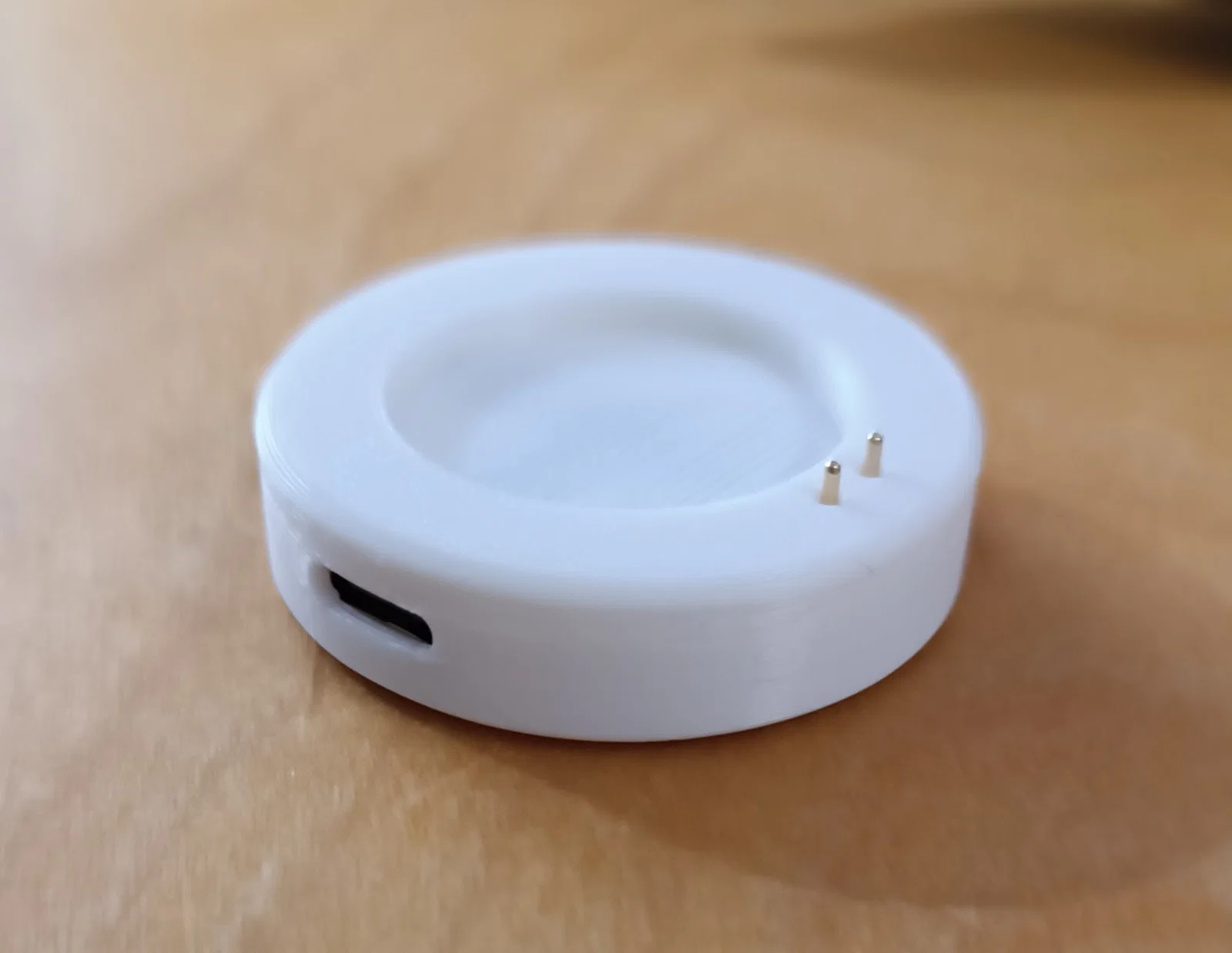

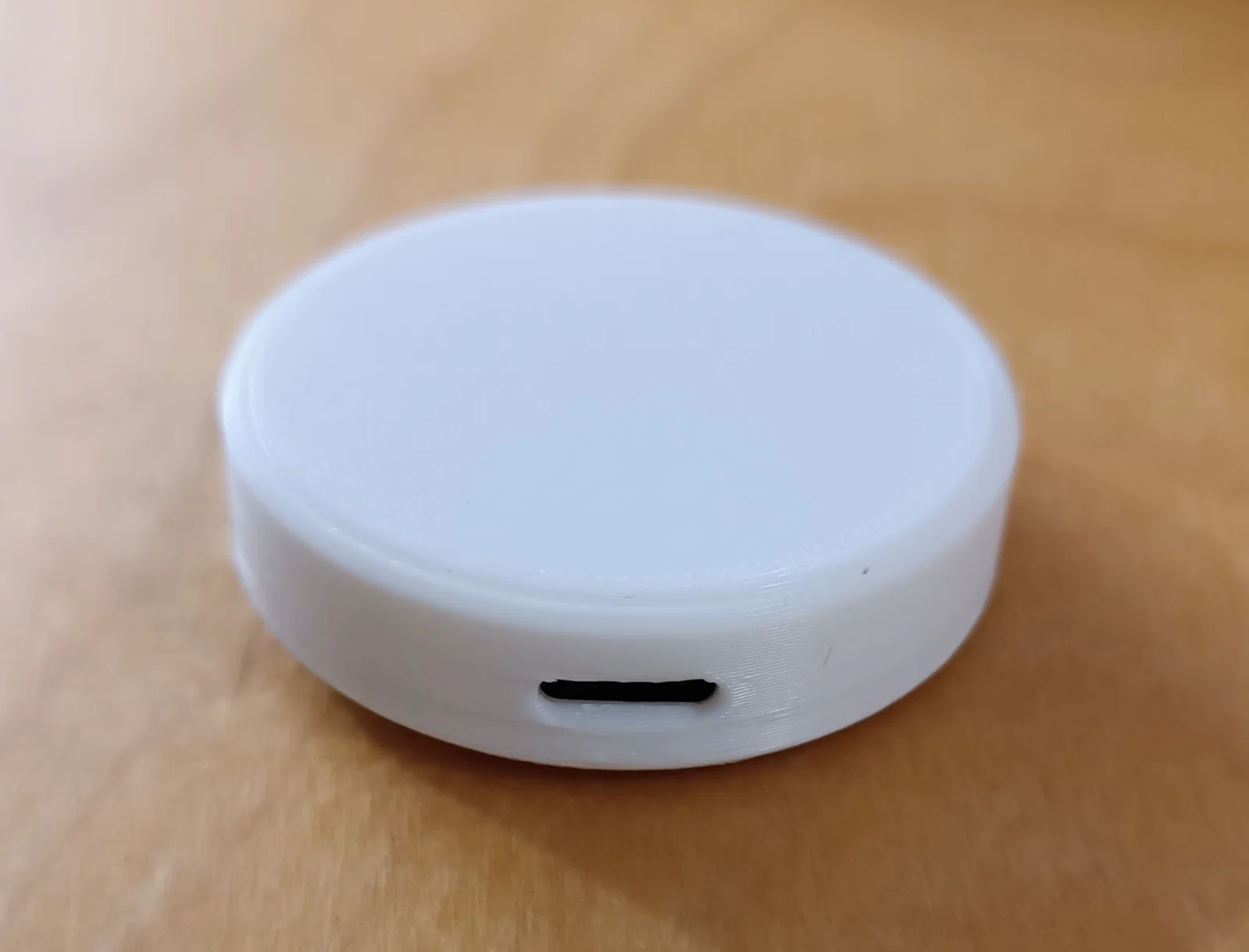

Đế sạc Xiaomi Watch 2 dùng cổng USB-C (Charging Dock)

Với cái smart watch cũ của mình, mình có một cái đế sạc có cổng USB-C cực kỳ nhỏ gọn, mang đi rất tiện, mà dây USB-C thì lúc nào cũng có sẵn. Tuy nhiên, mình chỉ tìm được đế sạc cho Xiaomi Watch 2 dạng dính liền dây, nên bất tiện hơn.

Vậy nên đây là một giải pháp.

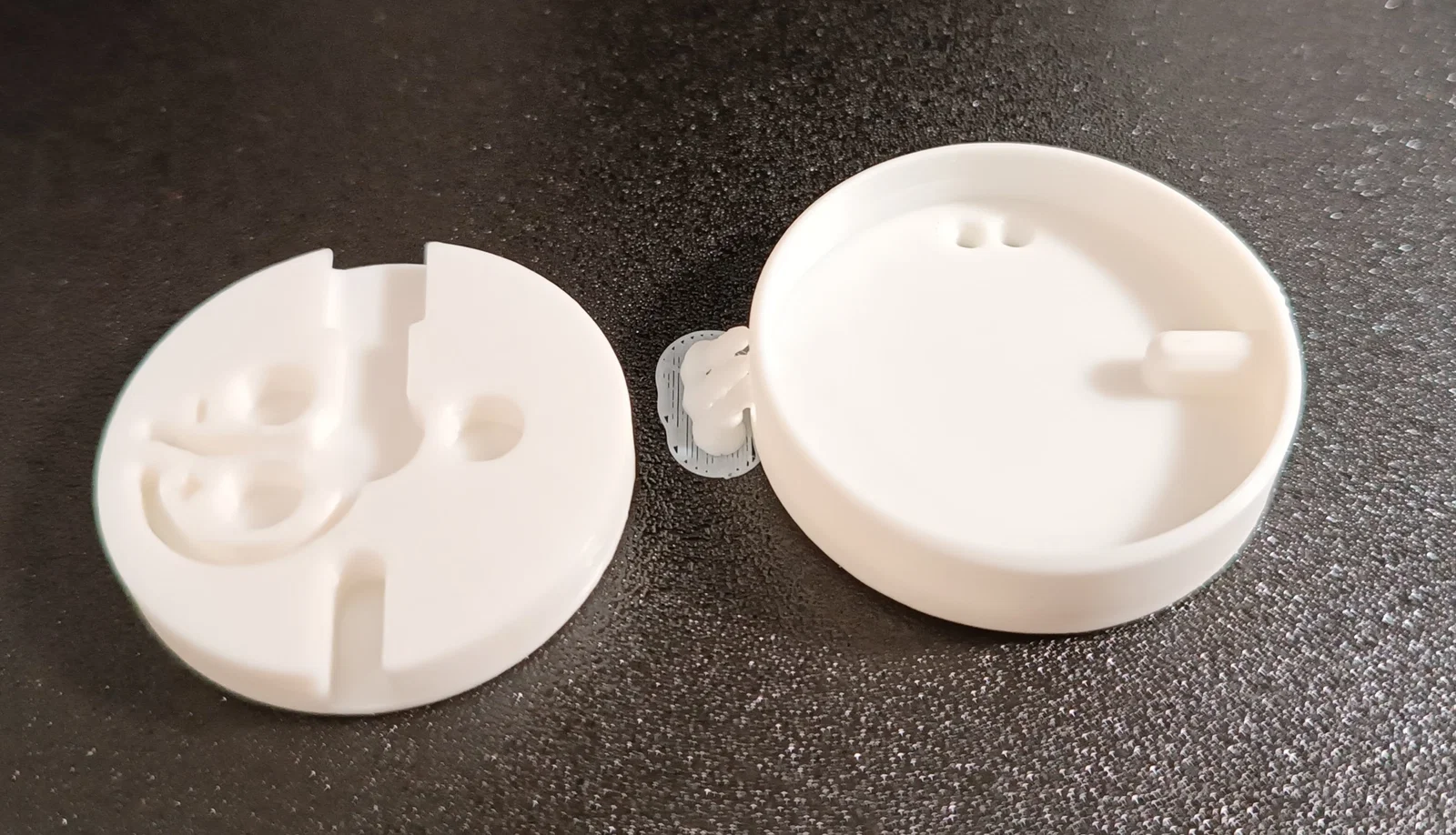

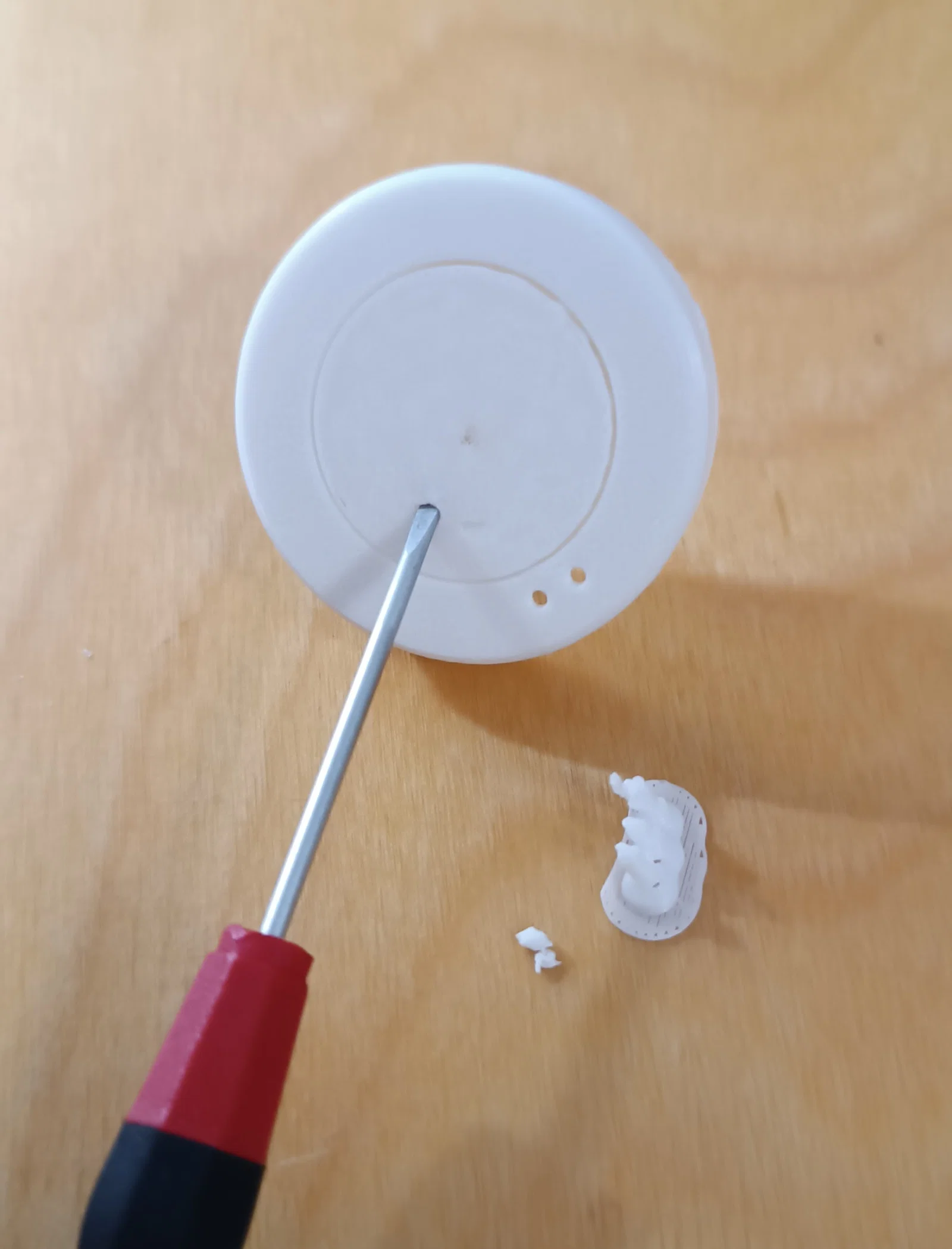

Mình in bằng Orca Slicer với PLA+, 2 walls, 20% infill và tree supports.

Lắp ráp:

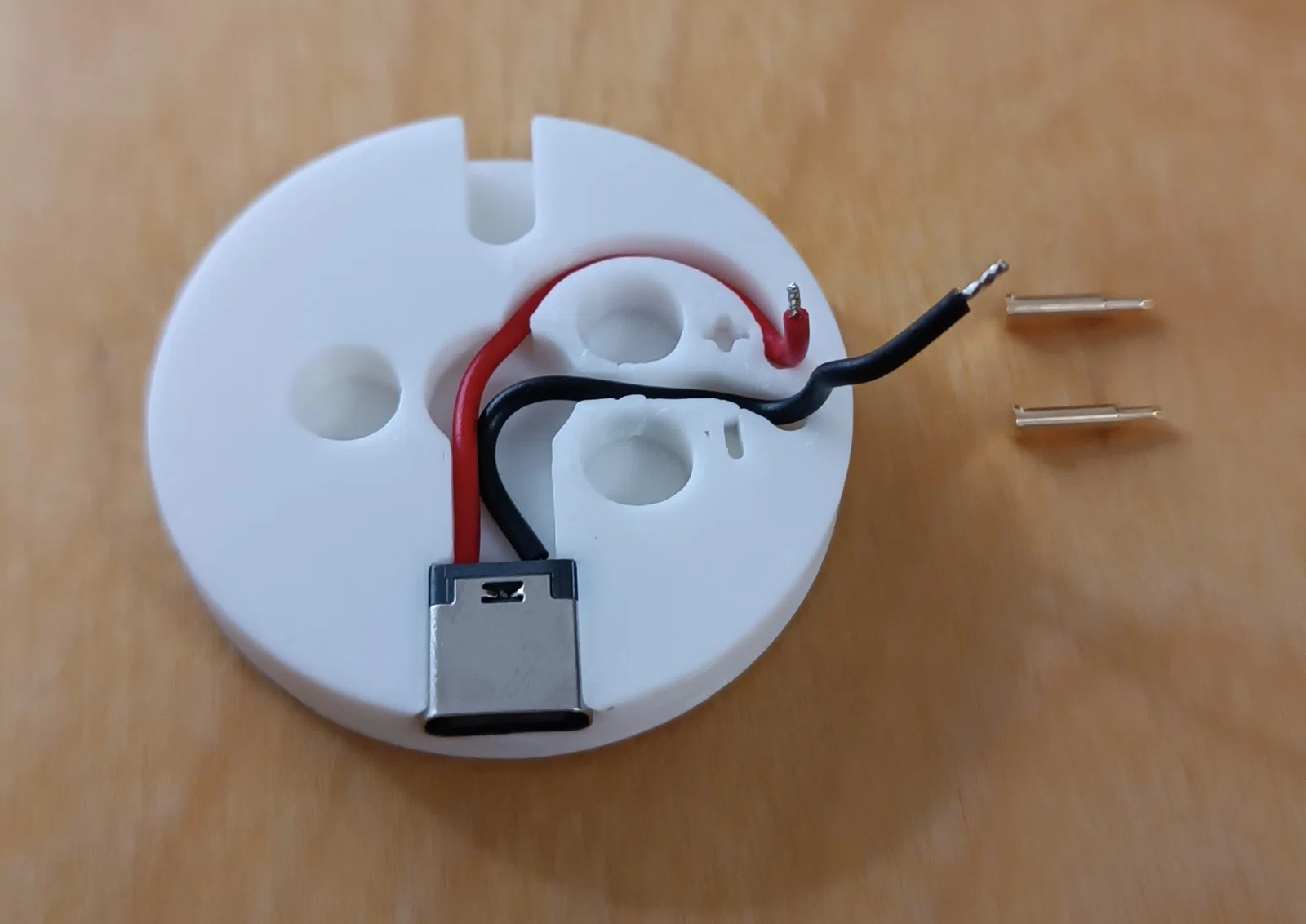

1. Trước hết, cắt dây cho đúng chiều dài — tốt nhất chừa dư thêm 2 mm.
2. Hàn đầu dây và chấm một giọt nhỏ lên pogo pin ngay phía trên phần đế.

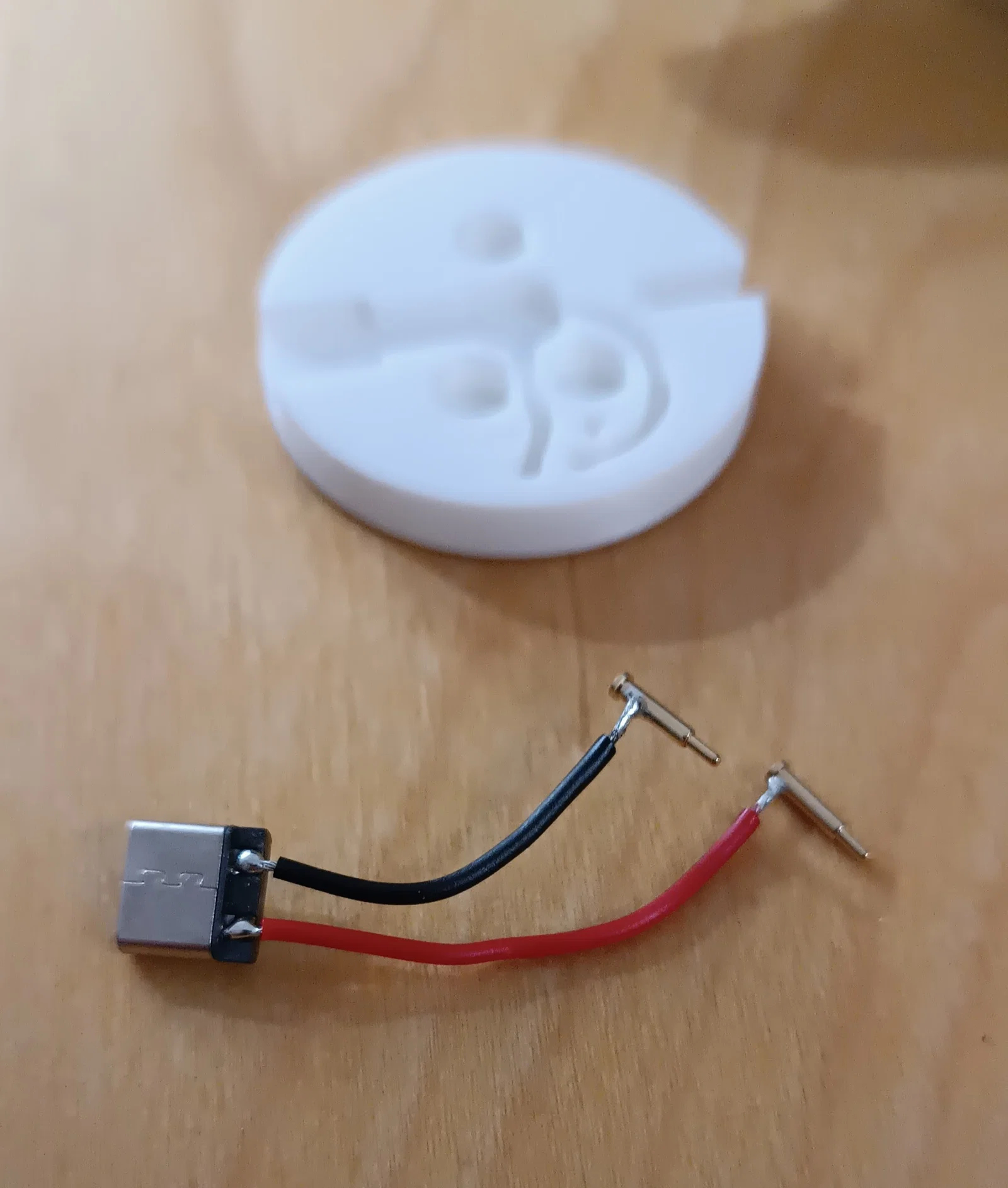

3. Hàn đầu dây vuông góc với pogo pin.

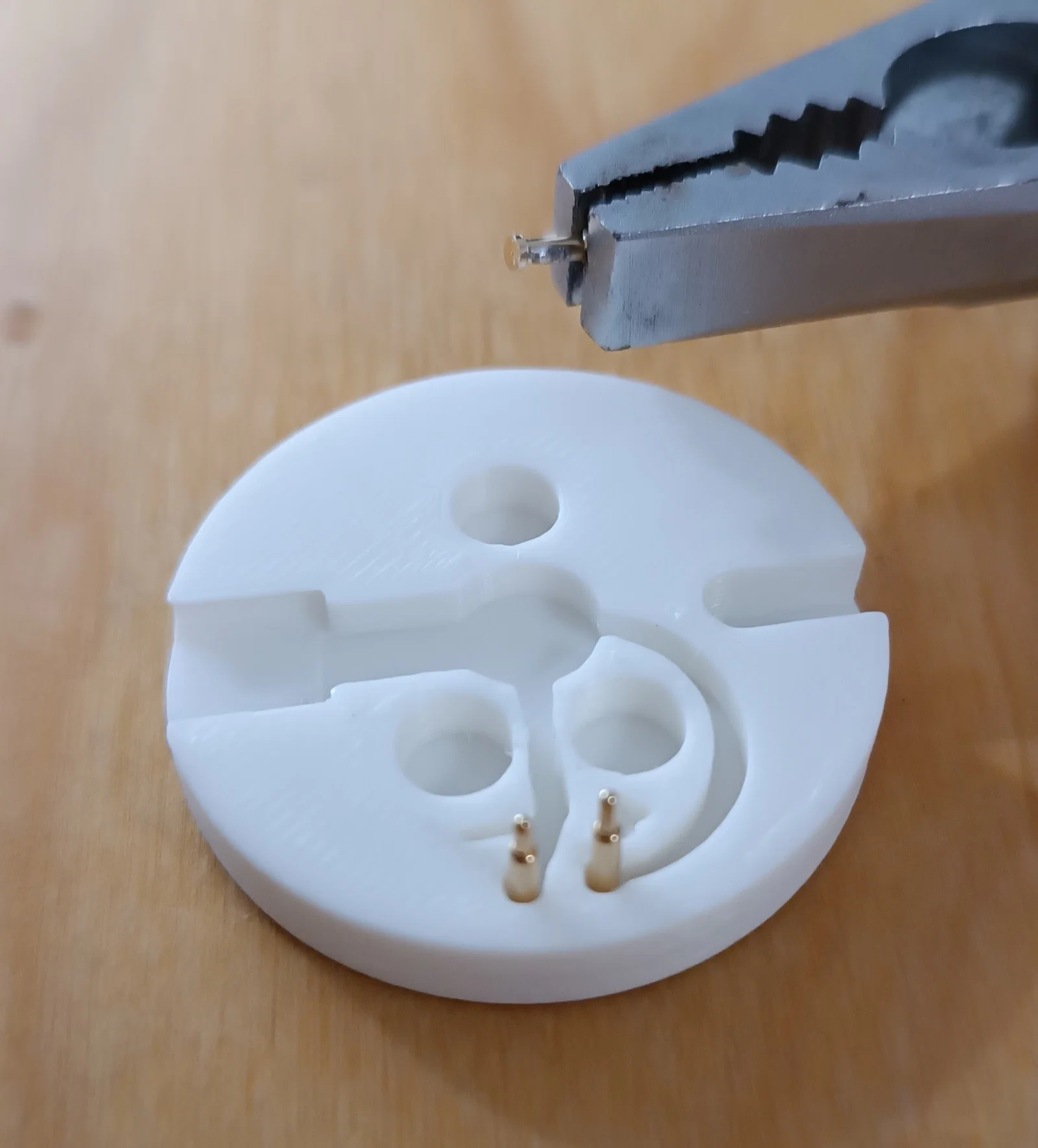

4. Thông/đục sạch các lỗ pogo pin (ví dụ dùng mũi khoan hoặc một pogo pin dự phòng). Dùng kềm có thể làm hư pogo pins rất dễ.

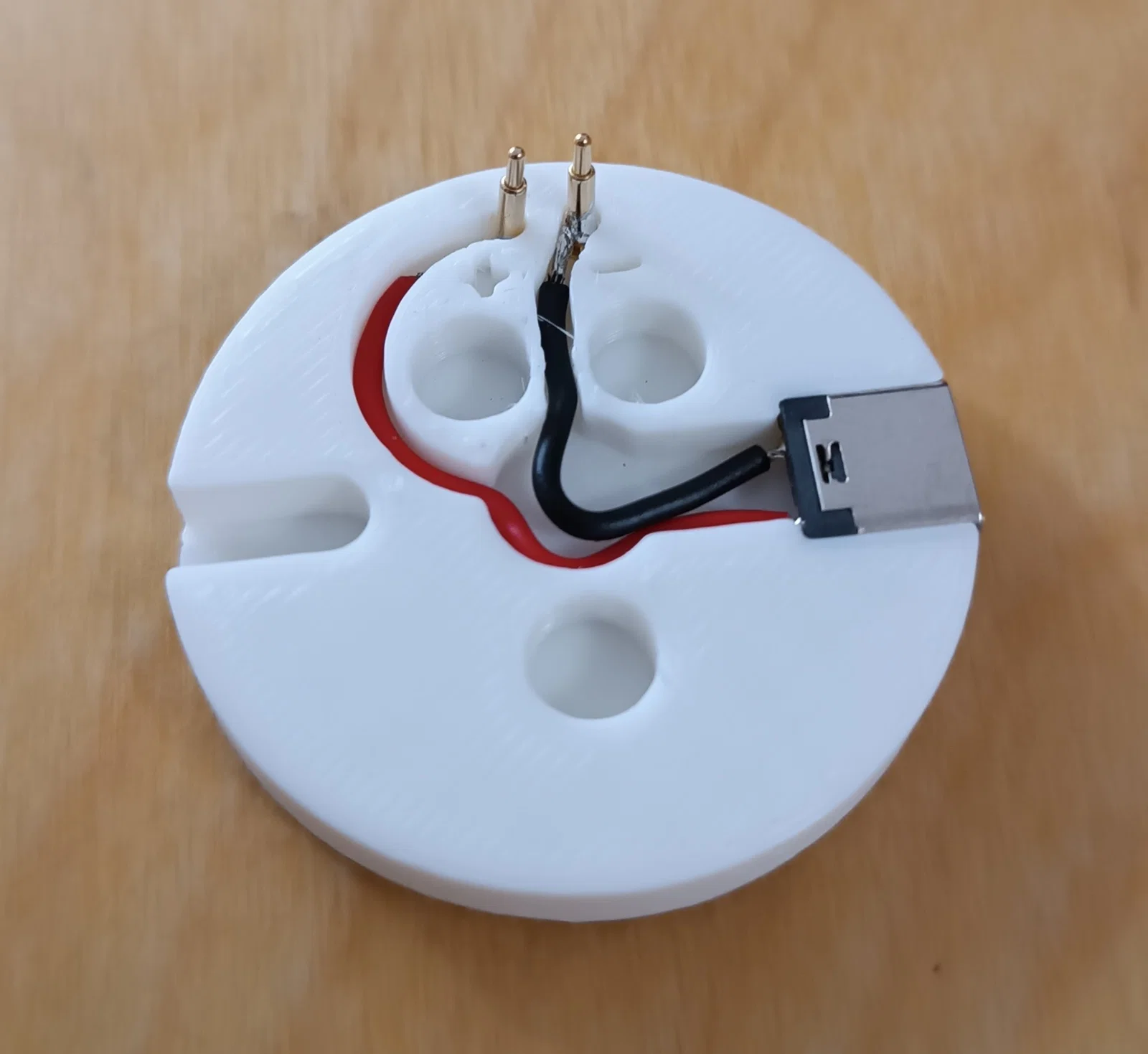

5. Lắp socket, pogo pins và dây — nhớ kiểm tra đúng cực + và -.

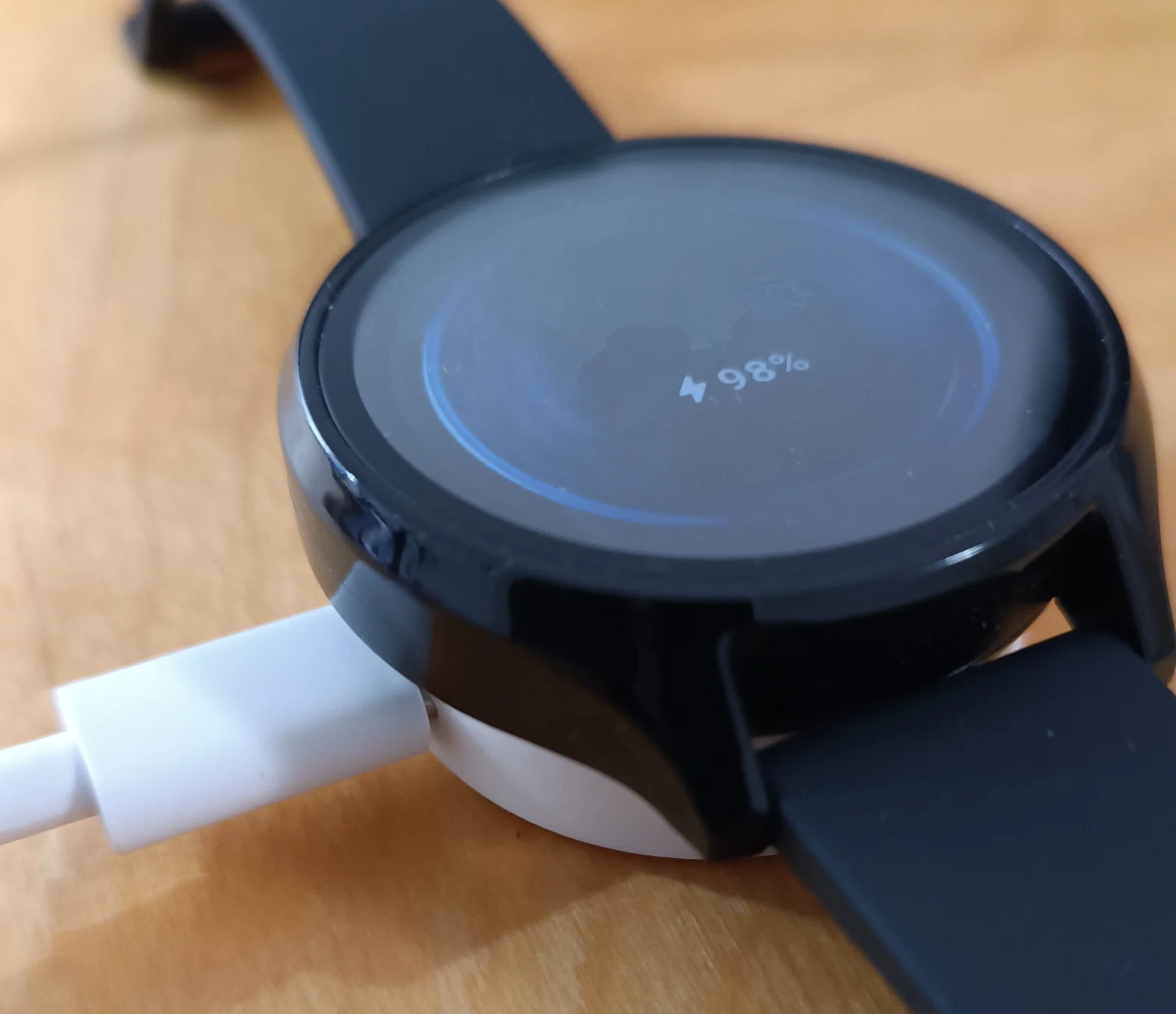

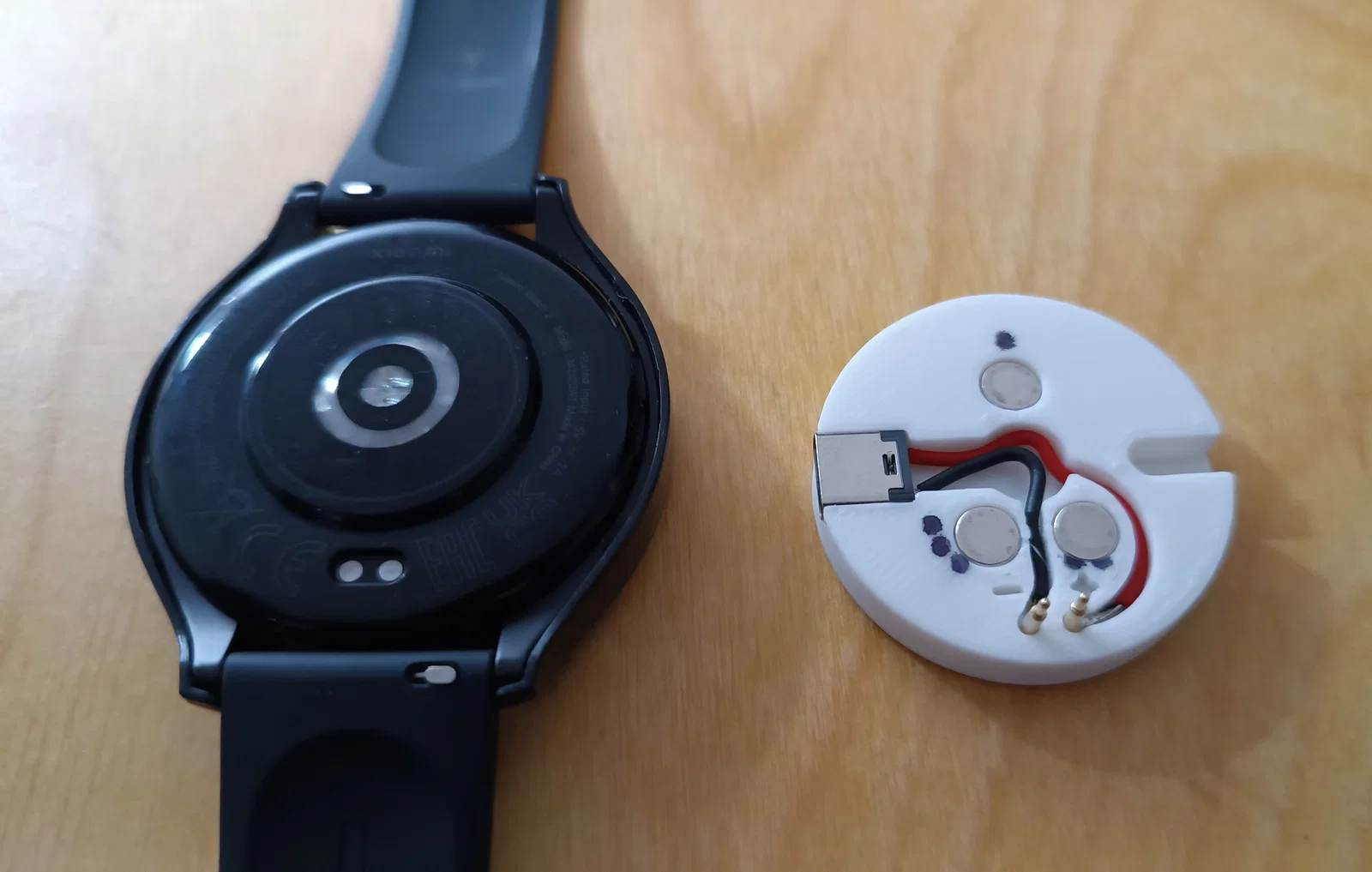

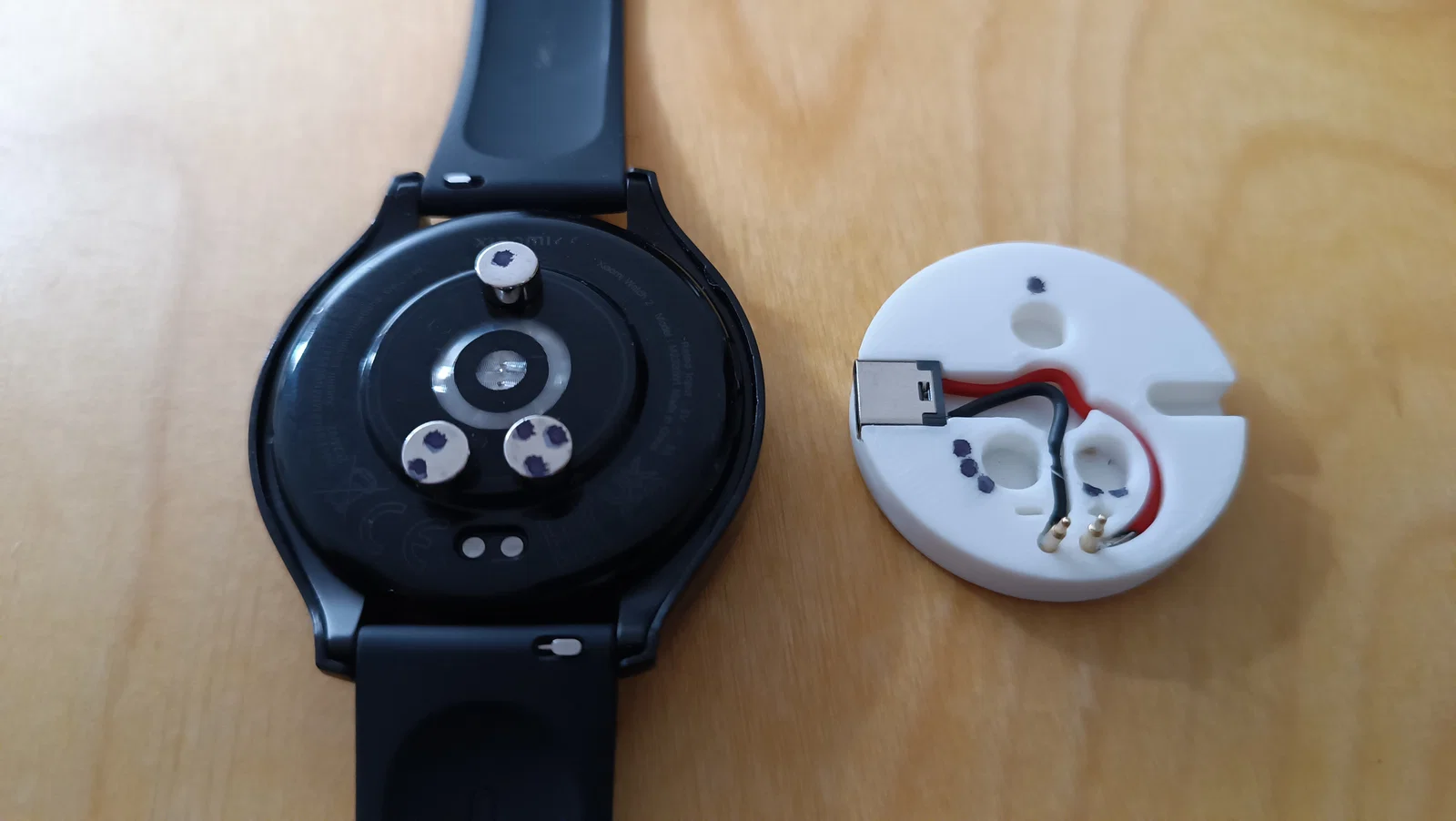

6. Gắn (click) nam châm vào mặt đáy đồng hồ, đánh dấu chúng và vị trí cần đặt — đảm bảo đúng chiều và đúng vị trí.
7. Kiểm tra pogo pins có thẳng và đã được đẩy xuống hết cỡ chưa.
8. Ép khít (press fit) phần vỏ từ phía trên.

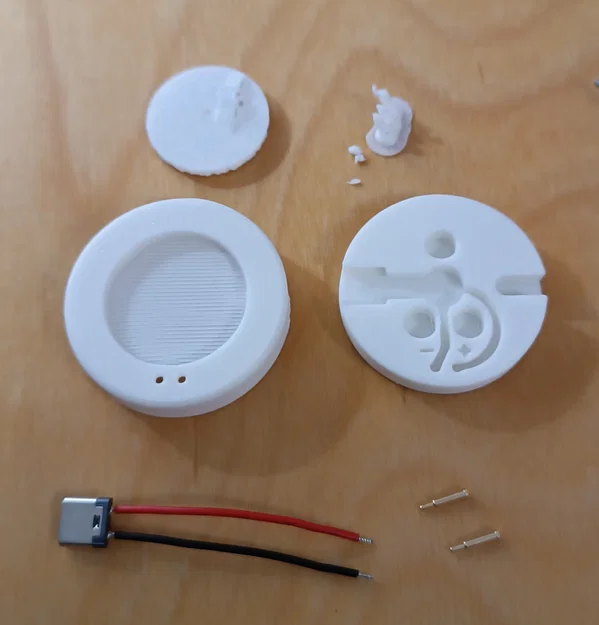

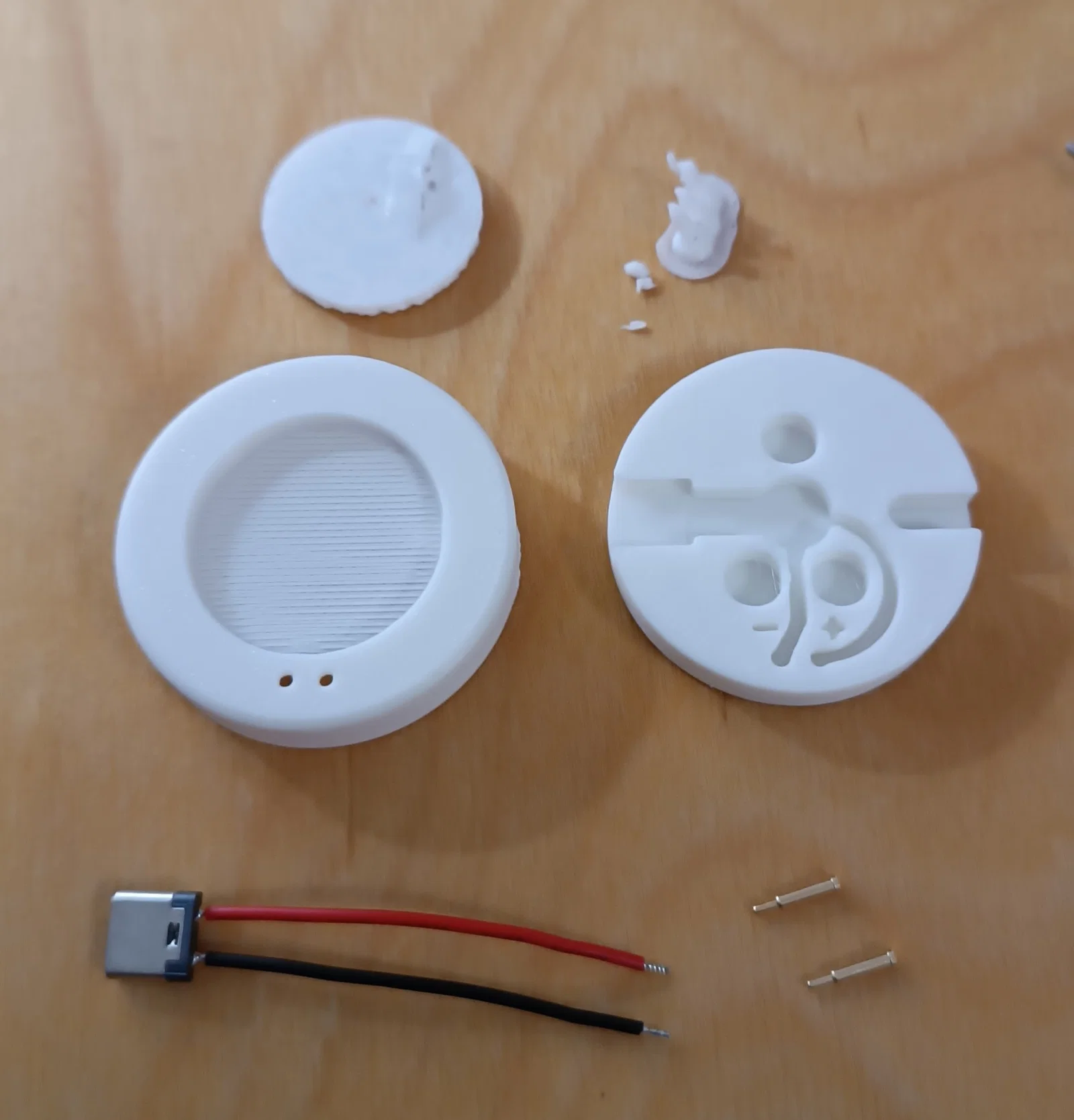

Linh kiện bổ sung:

• 9.99 € 10x Pogo Pins L 9mm x W 2mm / T 1.4mm https://www.amazon.de/dp/B007Q847I0?psc=1&ref=ppx_yo2ov_dt_b_product_details
• 6.99 € 10x USB-C socket with cable https://www.amazon.de/dp/B0C6D633WJ?psc=1&ref=ppx_yo2ov_dt_b_product_details
• 4,99 € 60x Neodym magnets 6 mm x 3 mm

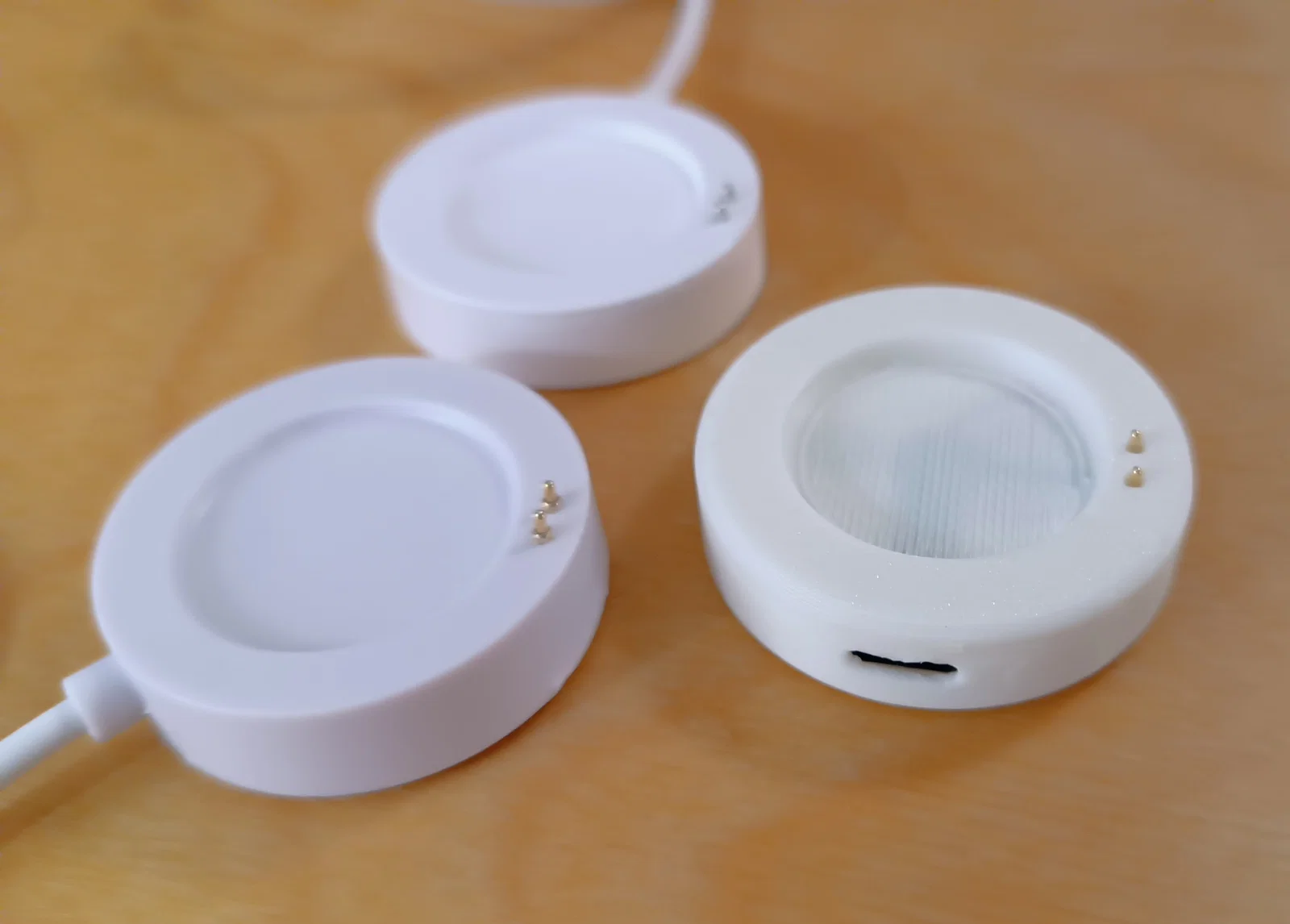

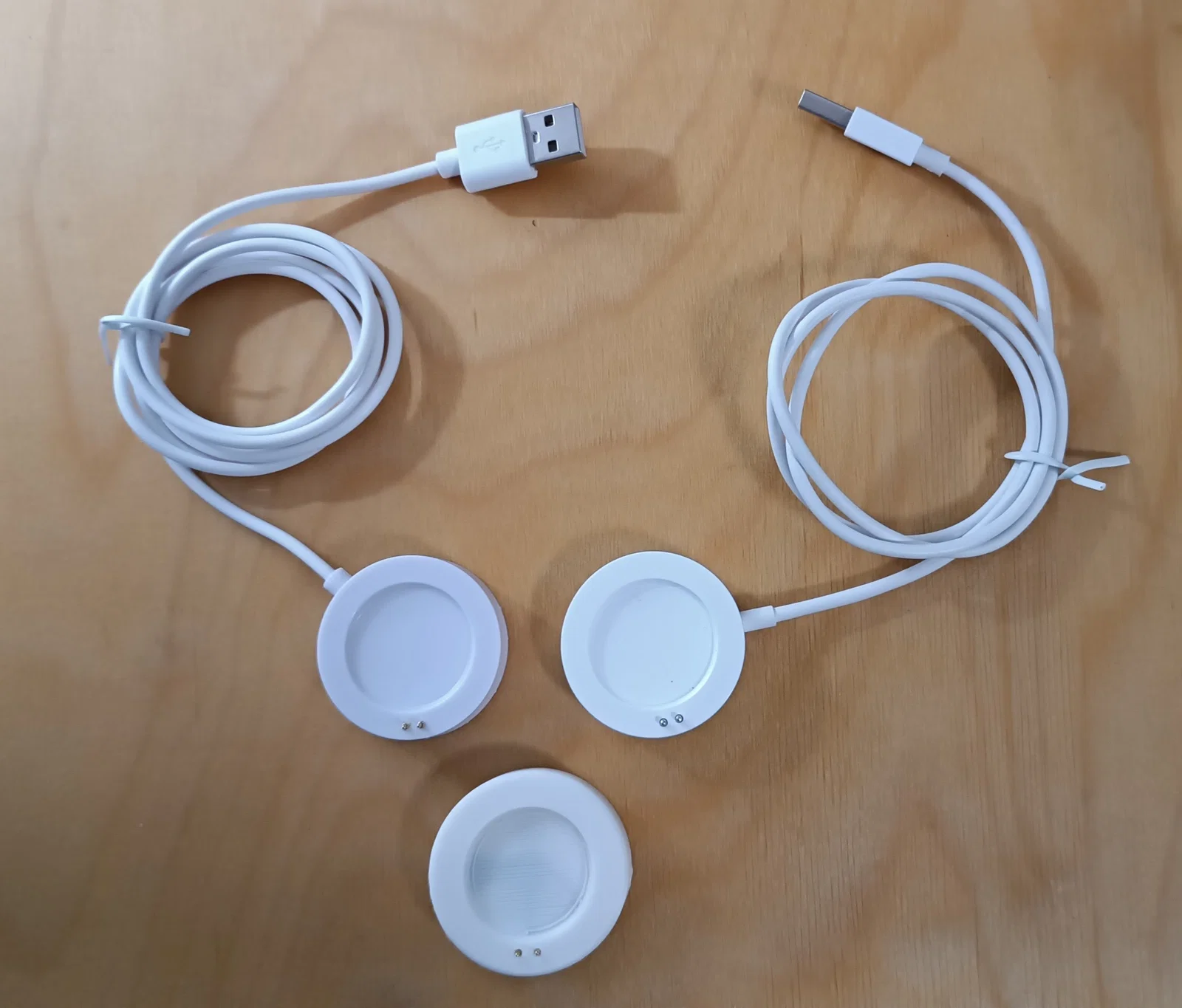

Làm 5 cái đế sạc có cổng USB-C tốn khoảng ~23 €, trong khi đế sạc loại có dây thì khoảng 10 €.
