Adapter gắn rack cho Netgear GS116 Switch (Rackmount Adapter)

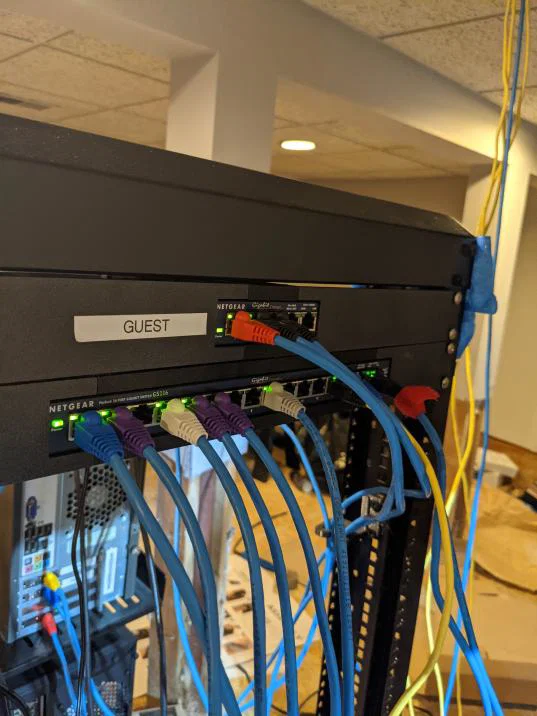

Mình có ba cái switch gigabit Netgear (GS105, GS108, GS116) để trên kệ trong rack. Mình muốn dời tụi nó khỏi kệ và gắn thẳng vào rack server chuẩn 19".

1. Linh kiện KHÔNG in cần có

• (4) Cage nuts cho server rack
• (4) Ốc M6 x 14mm (hoặc dài hơn) để bắt vào rack
• (12) Đai ốc M3, dùng cho các tấm Coupler của switch
  • Nếu không cần quá chắc thì dùng (8) cũng được.
• (12) Ốc M3 x 16mm (hoặc dài hơn), dùng cho các tấm Coupler của switch
  • Nếu không cần quá chắc thì dùng (8) cũng được.
• Tuốc nơ vít/đầu vặn M3 (loại mỏng càng tốt)

2. Phần cần in

• (2) GS116-Bracket, một cái bên trái và một cái bên phải
• (2) GS116-Coupler, một cái phía trên và một cái phía dưới
  • Có 2 loại coupler: một loại đặc và một loại có khoét rỗng để tiết kiệm nhựa. Bạn chọn kiểu nào cũng được miễn sao tổng cộng có 2 tấm coupler.

3. Lắp ráp adapter

1. Mỗi tấm Coupler có các khe chữ nhật hướng ra ngoài để giữ chặt đai ốc M3. Ép-fit đai ốc M3 vào các khe trên mỗi tấm Coupler — sẽ cần dùng lực khá mạnh!
   Nếu muốn thật chắc, hãy lắp đủ 6 khe trên mỗi tấm Coupler (tổng 12 đai ốc). Nếu không cần quá chắc, chỉ cần lắp 4 khe ở bốn góc trên mỗi tấm Coupler (tổng 8 đai ốc). Mình dùng 8 cái thôi. Tạm để các tấm này qua một bên.

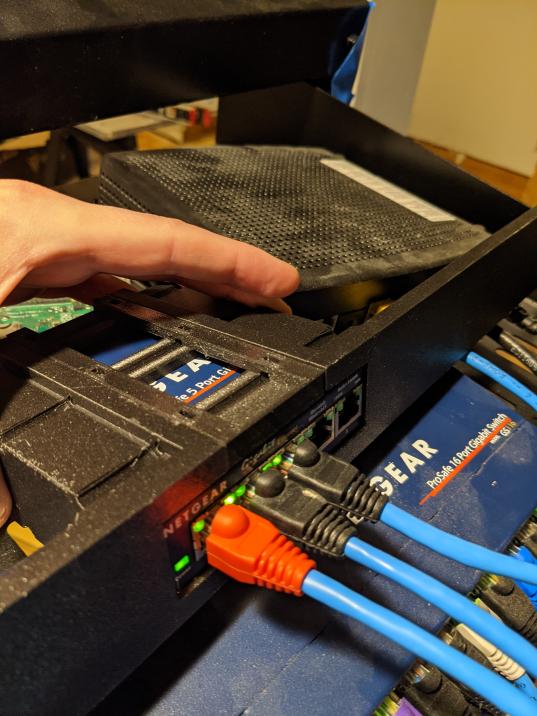

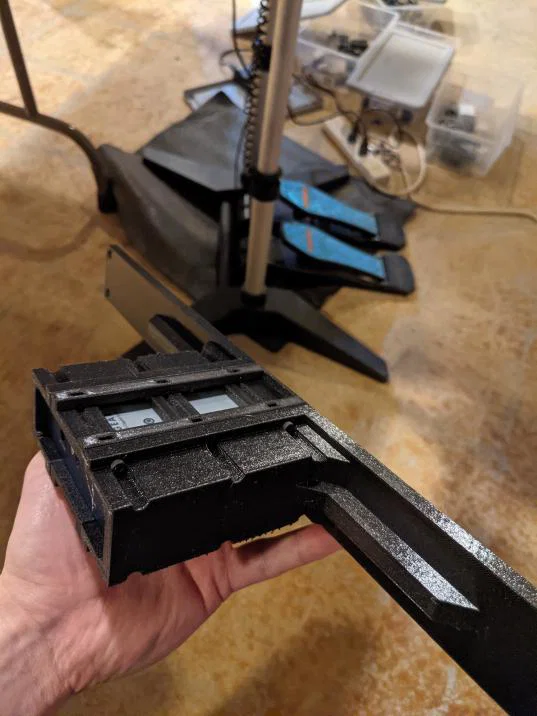

2. Mỗi Bracket có một phần gờ phẳng ở mặt trước và các chi tiết bo tròn nhỏ ở hai góc phía sau. Chọn một bên để làm trước rồi ấn switch vào một Bracket cho khít, đảm bảo phần gờ phẳng của Bracket nằm ở mặt trước của switch và các góc bo tròn nằm ở phía sau switch.
3. Gắn chắc Bracket còn lại vào bên đối diện của switch, cũng đảm bảo phần gờ phẳng ở mặt trước và các góc bo tròn ở phía sau switch.
4. Đặt một tấm Coupler vào giữa hai Bracket, đảm bảo các khe gắn đai ốc M3 quay ra xa switch và cạnh phẳng của tấm Coupler hướng về phía trước của switch. Khi đúng chiều, các khe đai ốc M3 sẽ thẳng hàng với các lỗ bắt ốc M3 trên Bracket.
5. Sau khi canh đúng vị trí giữa khe đai ốc M3 của Coupler và lỗ ốc M3 trên Bracket, bắt ốc M3 x 16mm xuyên qua Bracket vào tấm Coupler.
6. Lật cụm lắp ráp lại cẩn thận và đặt tấm Coupler còn lại vào giữa hai Bracket, đảm bảo đúng chiều. Bắt nốt các ốc M3 x 16mm còn lại xuyên qua Bracket vào tấm Coupler.

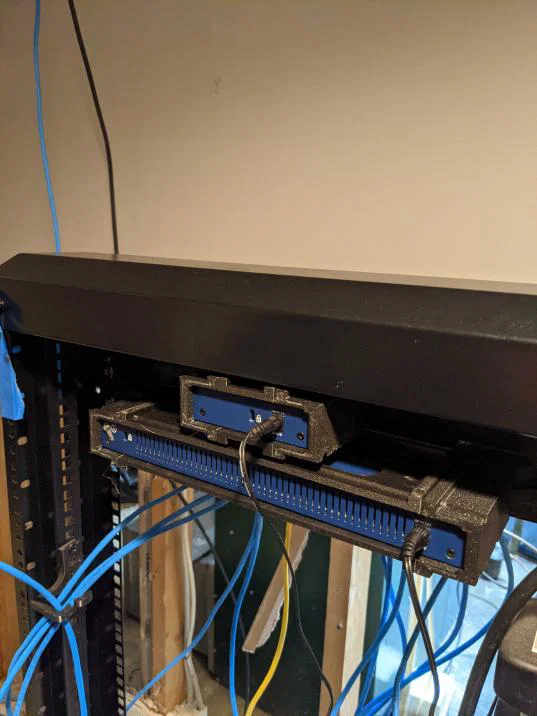

7. Dùng cage nuts và ốc M6 để bắt cả cụm vào rack, rồi tận hưởng không gian được giải phóng :)

Xem profile của mình để lấy bản cho switch GS105 và GS108
