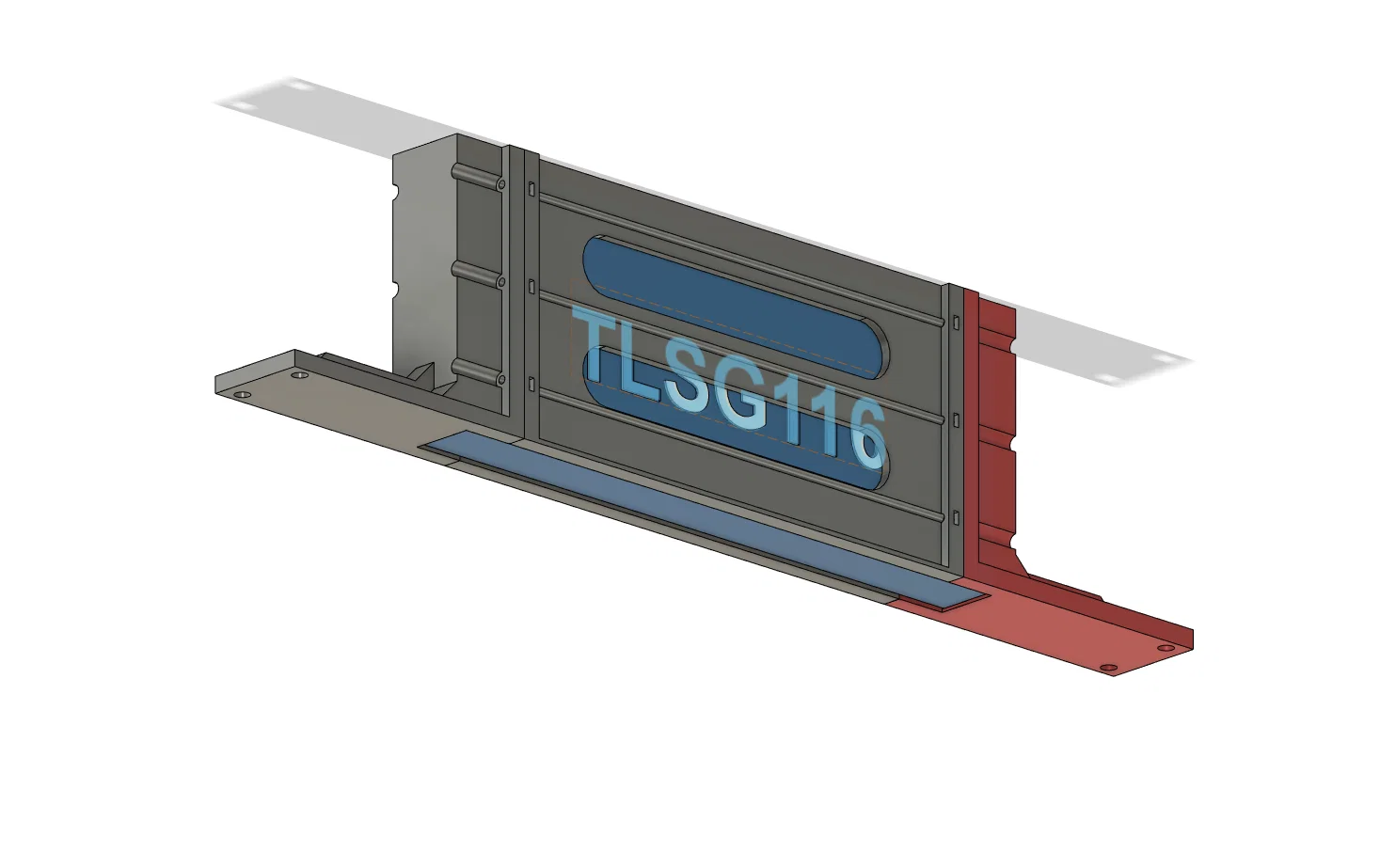

Adapter gắn rack cho switch TP-Link TL-SG116 (Rackmount Adapter)

1. Phần cứng KHÔNG in cần chuẩn bị

• (4) Cage nuts cho tủ rack server
• (4) ốc M6 x 14mm (hoặc dài hơn) để bắt lên rack
• (12) ê-cu M3, dùng cho các tấm Coupler của switch
  • Có thể chỉ cần (8) cái nếu bạn không cần siết quá chắc.
• (12) ốc M3 x 16mm (hoặc dài hơn), dùng cho các tấm Coupler của switch
  • Có thể chỉ cần (8) con nếu bạn không cần siết quá chắc.
• Tua vít/đầu vặn M3 (càng mỏng càng tốt)

2. Phần in

• (2) TLSG116-Bracket, một cái bên trái và một cái bên phải
• (2) TLSG116-Coupler, một cái phía trên và một cái phía dưới
  • Có 2 kiểu coupler: một kiểu đặc và một kiểu có khoét để tiết kiệm nhựa. Bạn chọn phối kiểu nào cũng được, miễn cuối cùng có đủ 2 tấm coupler.

3. Lắp ráp adapter

1. Mỗi tấm Coupler có các khe hình chữ nhật hướng ra ngoài để giữ chặt ê-cu M3. Ép-fit ê-cu M3 vào các khe trên mỗi tấm Coupler — sẽ cần dùng lực khá mạnh!
   Nếu muốn thật chắc, lắp đủ 6 khe trên mỗi tấm Coupler (tổng cộng cần 12 ê-cu). Nếu không cần quá chắc, chỉ cần lắp 4 khe ở bốn góc trên mỗi tấm Coupler (tổng cộng cần 8 ê-cu). Mình dùng 8 cái. Tạm để các tấm sang một bên.
2. Mỗi Bracket có một phần gờ phẳng ở mặt trước và các gờ bo tròn nhỏ ở hai góc phía sau. Chọn một bên để bắt đầu, rồi đẩy Switch vào một Bracket cho khít, đảm bảo gờ phẳng của Bracket nằm ở phía trước của Switch và các gờ bo tròn nằm ở phía sau của Switch.
3. Gắn chắc Bracket còn lại vào phía đối diện của switch, vẫn đảm bảo gờ phẳng của Bracket nằm ở phía trước của Switch và các gờ bo tròn nằm ở phía sau của Switch.
4. Đặt một tấm Coupler vào giữa hai Bracket, đảm bảo các khe đặt ê-cu M3 quay ra xa Switch và cạnh phẳng của tấm Coupler hướng về phía trước của Switch. Khi đúng chiều, các khe ê-cu M3 sẽ thẳng hàng với các lỗ bắt ốc M3 trên Bracket.
5. Sau khi canh thẳng hàng giữa khe ê-cu M3 của Coupler và lỗ ốc M3 của Bracket, vặn ốc M3 x 16mm xuyên qua Bracket và vào tấm Coupler.
6. Lật ngược cụm lắp ráp một cách cẩn thận và đặt tấm Coupler còn lại vào giữa hai Bracket, đảm bảo đúng chiều. Vặn các ốc M3 x 16mm còn lại xuyên qua Bracket và vào tấm Coupler.
7. Dùng cage nuts và ốc M6 để bắt cả cụm lên tủ rack, rồi tận hưởng việc tiết kiệm không gian :)
