Vỏ PiKVM cho Pi Zero 2W với HDMI CSI Bridge (Waveshare)
Vỏ PiKVM nhỏ gọn dạng 3 tầng cho Raspberry Pi Zero 2W và Waveshare HDMI CSI Bridge. Thiết kế tương thích các part bản gốc, hỗ trợ zipties hoặc vít M2 dài, kèm gợi ý setting slicer để ra infill honeycomb.
Mô tả
Giống như bản gốc, để ra được hoa văn honeycomb thì mình chỉnh slicer settings như vầy:
wall loops: 5
top shell layers: 0
bottom shell layers: 0
sparse infill density: 25%
sparse infill pattern: honeycomb
Cứ thoải mái xếp chồng và tái sử dụng bất kỳ part nào của model gốc vì tất cả đều tương thích với nhau.
Có thể dùng zipties hoặc dùng vít M2 dài.
Bạn cũng có thể bắt vít cố định cái bridge vào các trụ ở giữa, nhưng mình test thì chỉ cần đặt nằm trên là đủ để không bị xê dịch.
Tùy theo hướng sợi flat ribbon cable của bạn bẻ cong, có khi bạn cần lật ngược thiết kế này (in xong rồi dùng upside down).

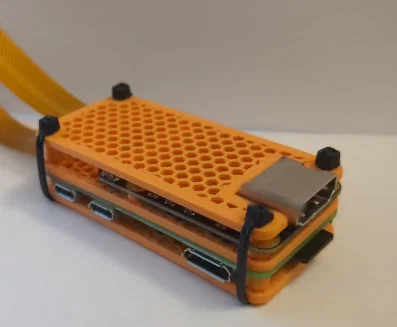

Cái “sandwich” trong hình, từ trên xuống dưới:
- hdmi-csi-top-cutout
- hdmi-csi-bottom (raspi được siết dây/strapped lật ngược và áp sát xuống đáy, không dùng spacer)
- top_open2 (chừa nhiều chỗ cho Pi; cũng đóng vai trò làm đáy nếu dây cable của bạn vòng theo hướng ngược lại)
